LA42DWQ Potentiometer – Geschwindigkeitsregelknopf für Frequenzumrichter
Drehbarer Einstellknopf | Verschiedene Widerstandswerte (10KΩ / 50KΩ / 100KΩ / 500KΩ )
Das LA42DWQ Potentiometer ist ein hochwertiger Drehknopf zur präzisen Geschwindigkeitsregelung von Frequenzumrichtern. Dank robustem Design, einfacher Montage und Schutzklasse IP65 eignet es sich ideal für den Einsatz in Industrie, Werkstatt und Hobbyprojekten.
✅ Eigenschaften
Modell: LA42DWQ
Nennwiderstand: 10KΩ / 50KΩ / 100KΩ / 500KΩ Ohm (je nach Auswahl)
Widerstandstoleranz: ± 0,5 %
Einstellung: Drehbar
Isolationswiderstand: 100 MΩ
Montageöffnung: Ø 22 mm
Schutzklasse: IP65 (staub- & spritzwassergeschützt)
Gewicht: ca. 50 g
Zertifizierungen: CCC, CE, RoHS
Lieferumfang
1 × Potentiometer (LA42DWQ)
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
5 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Dual-Relais Temperaturregler für Heizen & Kühlen
Der STC-1000 Temperatur-Controller ist ein kompakter, vielseitiger und präziser Regler mit Heiz- und Kühlfunktion. Dank seiner einfachen Bedienung und hohen Genauigkeit eignet er sich für zahlreiche Anwendungen – von Aquarien, Inkubatoren und Warmwasserbereitern bis hin zu Gefrierschränken, Lüftern oder selbstgebauten Kühlboxen.
Eigenschaften
Dual-Modus: Unterstützt sowohl Heizen als auch Kühlen
Hohe Messgenauigkeit: ±1 °C im Bereich von -50 bis +70 °C
Einfacher Anschluss & Bedienung mit übersichtlichem Display und 1 m Sensor-Kabel
Zwei Relaisausgänge (je 10 A/220 V AC für Heizen und Kühlen)
Kompaktes Design: nur 75 × 85 × 35 mm
Breites Einsatzspektrum: Aquarien, Brutkästen, Warmwasserbereiter, Gefrierschränke, Lüfter und vieles mehr
Technische Daten
Modell: STC-1000
Versorgungsspannung: AC 110–220 V (50/60 Hz)
Leistungsaufnahme: < 3 W
Temperaturbereich: -50 °C bis +99 °C
Messgenauigkeit: ±1 °C (im Bereich -50 ~ +70 °C)
Sensor: 1 × NTC-Sensor (inkl. 1 m Kabel)
Relaiskapazität:
Kühlen: 10 A / 220 V AC
Heizen: 10 A / 220 V AC
Arbeitstemperatur: 0 °C – 60 °C
Größe: 75 × 85 × 35 mm
⚙️ Bedienmenü (Funktionen)
F1: Temperatur-Sollwert (–50,0 bis +99,9 °C)
F2: Differenzwert / Hysterese (0,3 bis 10,0 °C)
F3: Kompressor-Verzögerung (1–10 Minuten, Standard: 3 Min.)
F4: Temperaturkalibrierung (–10,0 bis +10,0 °C)
Anwendungsbeispiele
Warmwasserbereiter:
Start: 50 °C → Stop: 65 °C → Heizung schaltet automatisch
Ventilator/Farm-Lüfter:
Start: 30 °C → Stop: 26 °C → Lüftung schaltet automatisch
Lieferumfang
1 × STC-1000 Temperaturcontroller
1 × NTC-Sensor (1 m Kabellänge)
5 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
4 Kanäle 0–10V (TX ↔ RX)
Bis 2 km Reichweite (freie Sicht)
Ideal für Industrie, DIY, Gebäudeautomation, Retrofit
Keine Software, einfache Konfiguration
Versand aus DE, Rechnung mit MwSt
Der DTT433-RF besteht aus zwei Einheiten: einem Sender (DTT433-TX) und einem Empfänger (DTT433-RX). Das System ermöglicht die kabellose Übertragung von bis zu vier analogen 0–10V-Signalen über eine Entfernung von bis zu 2.000 Metern – absolut zuverlässig, störungsarm und mit hoher Präzision.
Durch die robuste 2,4-GHz-Funktechnologie (NRF24L01-Kompatibel) ist das Set ideal, wenn analoge Mess- oder Steuersignale über große Entfernungen, ohne Kabeltrassen oder in schwer zugänglichen Bereichen übertragen werden müssen.
Jedes Adapter-Paar arbeitet über einen eigenen Funkkanal. Dadurch können bis zu 125 Paare gleichzeitig im selben Raum betrieben werden – ohne Interferenzen.
Hauptmerkmale
Kabellose Übertragung von 4 Kanälen (0–10V)
Sende- und Empfangssignal 1:1 identisch
Reichweite bis 2 km (mit E01-2G4M27D Antenne)
Reichweite bis 1 km (mit NRF24L01+PA+LNA -Antenne)
Reichweite bis 500m (mit Standard-NRF24L01-Antenne)
Extrem hohe Genauigkeit: 0,001 V
Industrietauglicher Temperaturbereich −30°C bis +70°C
SMA-K Antennenanschluss
Störsichere 2,4–2,525 GHz Funkübertragung
Typische Anwendungen
Kabellose Verbindung von Sensoren und Messsystemen
Erfassung von analogen Signalen über große Distanz
Übertragung von Sensordaten aus schwer zugänglichen Bereichen, z. B.– Kellerräume– Hallen– Außenbereiche– zwischen Gebäuden
Mobile oder temporäre Messaufbauten
Prozessautomatisierung ohne zusätzliche Leitungen
Technische Details – Übersicht (Sender + Empfänger)
Allgemeine Funktechnik (je nach Antennen-Variante)
E01-2G4M27D Hochleistungsantenne (bis 2 km)
Arbeitsfrequenz: 2400–2525 MHz
Sendeleistung: 5 bis 20 dBm (200 mW)
Empfangsempfindlichkeit: –99 dBm
Luftdatenrate: 250 kbps (Standard), bis 2 Mbit/s
Reichweite: bis 2000 m (freie Sicht)
Anschluss: SMA-K
E01-ML01DP5 Standardantenne (bis 1 km)
Arbeitsfrequenz: 2400–2525 MHz
Luftdatenrate: 250 kbps (Standard)
Reichweite: bis 1000 m (freie Sicht)
Anschluss: SMA-K
(Herstellerangaben zur Sendeleistung und Empfindlichkeit variieren – typ. 0 dBm / –85 dBm)
NRF24L01 Standardantenne (bis 500 m)
Arbeitsfrequenz: 2400–2525 MHz
Luftdatenrate: 250 kbps (Standard)
Reichweite: bis 500 m (freie Sicht)
Anschluss: SMA-K
(Herstellerangaben zur Sendeleistung und Empfindlichkeit variieren – typ. 0 dBm / –85 dBm)
Sender – DTT433-TX
Parameter
Wert
Versorgungsspannung
0–24 V DC
Eingangssignal
0–10 V analog
Anzahl Kanäle
4
Genauigkeit
0,001 V
Temperaturbereich
−30°C … +70°C
Abmessungen
70 × 80 × 20 mm
Antennenvarianten
E01-2G4M27D oder NRF24L01
Max. Reichweite
2000 m / 1000 m /500 m (Freie Luft)
Arbeitsfrequenz
2400–2525 MHz
Datenrate
250 kbps (Standard)
Sendeleistung
Siehe Antenne
Empfangsempfindlichkeit:
–99 dBm
Empfänger – DTT433-RX
Parameter
Wert
Versorgungsspannung
12 V DC
Ausgangssignal
0–10 V analog (identisch zum Sender)
Anzahl Kanäle
4
Genauigkeit
0,001 V
Temperaturbereich
−30°C … +70°C
Abmessungen
70 × 80 × 20 mm
Antennenvarianten
E01-2G4M27D oder NRF24L01
Max. Reichweite
2000 m / 1000 m / 500 m (Freie Luft)
Arbeitsfrequenz
2400–2525 MHz
Datenrate
250 kbps (Standard)
Sendeleistung
Siehe Antenne
Empfangsempfindlichkeit:
–99 dBm
Lieferumfang
1× DTT433-TX Sender (4-Kanal 0–10V Eingang)
1× DTT433-RX Empfänger (4-Kanal 0–10V Ausgang)
1× Antenne (je nach Auswahl: E01-2G4M27D oder E01-ML01DP5 oder NRF24L01)
Anschlussklemmen / Terminalblöcke
Bedienanleitung
Optional anpassbar
Weitere Antennentypen
Mehrere gleichzeitig betreibbare Paare (bis 125)
Gehäusefarben oder Industriegehäuse
Vorteile
Einfacher Einbau & zuverlässige Performance
Sauberes Design, kompatibel mit gängigen Setups
Schneller Support & Ersatzteilservice durch Oreluxtech
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
9 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der EFB0512HA 5010 ist ein kompakter, leistungsstabiler bürstenloser Gleichstromlüfter zur aktiven Kühlung elektronischer Baugruppen.Mit seiner geringen Bauhöhe von nur 10 mm eignet er sich ideal für enge Einbauräume in Gehäusen, Netzteilen, Steuerungen und Embedded-Systemen.
Der 3-adrige Anschluss ermöglicht zusätzlich die Drehzahlüberwachung über ein Tachosignal, was ihn besonders für professionelle und industrielle Anwendungen interessant macht.
⭐ Produktmerkmale
✔ Kompakte 5010-Bauform (50 × 50 × 10 mm)
✔ Airflow 22.40 CFM
✔ Noise 30.0 dB(A)
✔ Speed: 6500 RPM
✔ 12 V DC Betriebsspannung
✔ Geringe Stromaufnahme: 0,15 A
✔ 3-Wire Anschluss mit Tachosignal (RPM)
✔ Bürstenloser DC-Motor für leisen, langlebigen Betrieb
✔ Wartungsarm & für Dauerbetrieb geeignet
✔ Zuverlässige Kühlung bei kompakter Baugröße
⚙️ Technische Daten
Parameter
Wert
Modell
EFB0512HA
Baugröße
50 × 50 × 10 mm (5010)
Betriebsspannung
12 V DC
Stromaufnahme
0,15 A
Leistungsaufnahme
ca. 1,8 W
Anschluss
3-adrig
Motortyp
Brushless DC
Drehzahlregelung
Keine PWM
Drehzahlüberwachung
Ja (Tachosignal)
🔌 Anschlussbelegung (3-Wire)
Rot → +12 V
Schwarz → Masse (GND)
Gelb / Weiß → Tachosignal (RPM)
🧠 Typische Anwendungen
Elektronik- & Steuergehäuse
Netzteile & Ladegeräte
Router, Switches, Mini-PCs
LED-Treiber & Industrieelektronik
DIY- & Maker-Projekte
⚠️ Hinweis
❗ Keine PWM-Drehzahlregelung vorhanden
❗ Drehzahl ist konstant, kann jedoch über das Tachosignal überwacht werden
❗ Nur für 12 V DC geeignet
📦 Lieferumfang
1 × EFB0512HA 5010 Lüfter (12 V, 3-adrig)
9 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
3 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Signalwandler HDH-21-26 dient zur galvanischen Trennung, Verstärkung und Umwandlung von analogen Gleichspannungssignalen.
Er konvertiert ein 0–5V Eingangssignal (z. B. von Arduino, Mikrocontroller oder Sensoren) in ein standardisiertes 0–10V Ausgangssignal – ideal für PLC / SPS / DCS Systeme.
Mit 2500 VAC Isolation, hoher Genauigkeit (0,1 % F.S.) und schneller Reaktionszeit (≤10 ms) eignet sich das Modul perfekt für industrielle Automatisierungsumgebungen.
Die Montage erfolgt platzsparend auf DIN-Schiene (Hutschiene).
⭐ Vorteile auf einen Blick
✔ Wandelt 0–5V zuverlässig in 0–10V✔ Galvanische Trennung zwischen Ein- und Ausgang✔ Hohe Genauigkeit: 0,1 % Full Scale✔ Sehr geringe Temperaturdrift✔ Schnelle Signalverarbeitung (≤10 ms)✔ 2500 VAC Isolationsschutz✔ DIN-Schienenmontage✔ Ideal für Arduino & Mikrocontroller-Anwendungen
⚙️ Technische Spezifikationen
Kategorie
Details
Modell
HDH-21-26
Eingang
0–5 V DC
Eingangswiderstand
≥ 300 kΩ
Ausgang
0–10 V DC
Ausgangslast (Spannung)
RL ≥ 10 kΩ
Ausgangslast (Strom)
RL ≤ 500 Ω
Versorgungsspannung
24 VDC (optional 12 VDC)
Stromverbrauch
≤ 30 mA
Genauigkeit
0,1 % F.S.
Temperaturdrift
0,005 % F.S./°C
Reaktionszeit
≤ 10 ms (0–90 %)
Isolation
2500 VAC / 1 Minute
Isolationswiderstand
≥ 100 MΩ
Betriebstemperatur
-20 °C bis +55 °C
EMV-Norm
IEC 61326-1
Montage
DIN-Schiene
Abmessung (1 IN / 1 OUT)
103 × 25 × 45 mm
🧠 Typische Anwendungen
PLC / SPS Anbindung
DCS-Systeme
Prozesssteuerung
Industrieautomation
Sensor-Integration
Arduino / Mikrocontroller Signalverstärkung
Mess- & Anzeigegeräte
🔌 Funktionsprinzip
Das Modul isoliert Eingang, Ausgang und Versorgung vollständig voneinander.Dadurch werden:
Masseschleifen vermieden
Störungen reduziert
SPS-Eingänge geschützt
Signalstabilität erhöht
📦 Lieferumfang
1 × Signalwandler HDH-21-26(0–5V → 0–10V, DIN-Rail, galvanisch getrennt)
🔎 Kurzbeschreibung
✔ 0–5V auf 0–10V✔ Galvanische Trennung✔ 24V Versorgung✔ DIN-Schiene✔ Industriequalität
3 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Die Na2 Wägezellen sind hochpräzise Sensoren, die in elektronischen Waagen eingesetzt werden und verschiedene Kapazitäten von 200 kg, 350 kg bis hin zu 500 kg abdecken. Diese Wägezellen bieten eine beeindruckende Genauigkeit mit einem umfassenden Fehler von nur 0,02 % des vollen Skalenbereichs (F.S), was sie ideal für Anwendungen macht, bei denen höchste Präzision erforderlich ist.
Technische Spezifikationen:
- **Empfindlichkeit**: 1,0 ± 0,1 mV/V
- **Nichtlinearität**: 0,02 % F.S
- **Hysterese**: 0,02 % F.S
- **Wiederholbarkeit**: 0,02 % F.S
- **Kriechen**: 0,02 %/10 min
- **Null-Ausgang**: ± 2 %
- **Eingangsimpedanz**: 405 ± 10 Ohm
- **Ausgangsimpedanz**: 350 ± 3 Ohm
- **Isolationswiderstand**: ≥ 5000 MΩ (100 VDC)
- **Erregungsspannung**: 5 VDC bis 12 VDC
Die Wägezellen sind für den Betrieb in einem Temperaturbereich von -20 °C bis +60 °C geeignet und verfügen über einen Temperaturkompensationsbereich von 10 °C bis +40 °C. Der Einfluss der Nulltemperatur beträgt 0,03 % pro 10 °C und der temperatureinfluss auf die Empfindlichkeit liegt bei 0,02 % pro 10 °C.
Überlast- und Schutzmerkmale
Diese Wägezellen sind äußerst robust und sicher, mit einem sicheren Überlastbereich von 120 % und einem Grenzüberlastbereich von 150 %. Mit der Schutzart IP65 sind sie gegen das Eindringen von Staub und Wasser geschützt, was ihre Langlebigkeit in verschiedenen Umgebungen gewährleistet.
Material und Design
Die Wägezellen sind aus einer Aluminiumlegierung gefertigt und präsentieren sich in einem eleganten Silber. Dies sorgt nicht nur für eine ansprechende Optik, sondern auch für ein geringes Gewicht und eine hohe mechanische Stabilität.
Insgesamt stellen die Na2 Wägezellen eine hervorragende Wahl für Anwendungen dar, die sowohl Präzision als auch Zuverlässigkeit erfordern. Sie sind ideal für industrielle Waagen, Laboranwendungen und jede andere Situation, in der genaue Gewichtsmessungen unabdingbar sind.
Signal Anschluss:
[+EXC]: Red
[+SIG]: Green
[-EXC]: Black
[-SIG]: White
Beschreibung der Tasten
Taste 1: OK Taste
Taste 2: Shift Taste um Ziffer auszuwählen
Taste 3: + Ziffer Inkrementieren
Taste 4: - Ziffer Dekrementieren
Tara Null Kalibrierung:
• Setzen Sie kein Gewicht auf der Waage
• Drücken und halten Sie die Taste 4 für 3 Sekunden, der Bildschirm zeigt -PL-, dann lassen Sie Taste 4 los
• Benutzen Sie Tasten 2, 3 und 4 um den Nullpunkt zu kalibrieren.
• Drücken Sie die Taste1 um zu speichern. Somit ist Null-punkt Kalibrierung abgeschlossen.
Full-Skala Kalibrierung:
• Drücken und halten Sie die Taste 3 für 3 Sekunden, der Bildschirm zeigt -PH-, dann lassen Sie die Taste 3 los.
• Setzen Sie auf die Waage eine Masse von 1 ~ 20 kg, je nach Sensor Grenze.
• Geben Sie den Wert der Masse auf dem Modul mithilfe von Tasten 2 , 3 und 4 ein
• Drücken Sie die Taste 1. Somit ist voll Skala Kalibrierung abgeschlossen.
Lieferumfang:
1 x Stuck +HX711 Display
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Delta BFB0524HH-F00 ist ein kompakter 24V DC Radiallüfter (Blower) der BFB-Serie. Im Gegensatz zu klassischen Axiallüftern erzeugt dieses Modell einen höheren statischen Druck und eignet sich ideal für gerichtete Luftführung in engen Kanälen, Kühlkörpern oder geschlossenen Gehäusen.
Dank Kugellager-Technologie, integriertem Tachosignal und robuster Industriequalität ist dieser Lüfter für den Dauerbetrieb ausgelegt.
⭐ Highlights
✔ Original Delta Electronics BFB-Serie✔ 24V DC Betrieb✔ Radiallüfter / Blower Bauform✔ 3-Pin Anschluss mit Tachosignal✔ Hoher statischer Druck für kompakte Systeme✔ Kugellager (Ball Bearing)✔ Industriequalität
⚙️ Technische Daten
Parameter
Wert
Modell
BFB0524HH-F00
Serie
BFB
Lüftertyp
Radial (Blower)
Nennspannung
24 VDC
Spannungsbereich
14.0 – 27.6 VDC
Stromaufnahme
0.11 A
Leistung
2.64 W
Drehzahl
6500 RPM
Luftdurchsatz
4.59 CFM (0.130 m³/min)
Statischer Druck
0.866 inH₂O (22.00 mmH₂O)
Geräuschpegel
45.0 dB(A)
Lager
Kugellager
Anschluss
3-Leiter (Tach)
Abmessungen
51 × 51 × 15 mm
Gewicht
28 g
Betriebstemperatur
-10°C bis +70°C
Lebensdauer
50.000 Std. @ 40°C
🔌 Anschlussbelegung (3-Pin)
Rot → +24V
Schwarz → GND
Gelb → Tachosignal (RPM Feedback)
🏭 Typische Anwendungen
Projektoren
3D-Drucker Hotend-Kühlung
Embedded Systeme
Industrie-Steuerungen
Kompakte Netzteile
Luftkanal-Kühlung
Telekommunikationsgeräte
🔎 Axial vs. Blower – Kurz erklärt
Blower (Radiallüfter) erzeugen höheren Druck bei gerichteter Luftführung – ideal für Kühlkörper oder enge Luftkanäle.Axiallüfter hingegen bewegen größere Luftmengen bei geringerem Druck.
Dieses Modell ist optimal, wenn gezielte Kühlung in kompakten Systemen erforderlich ist.
📦 Lieferumfang
1 × Delta BFB0524HH-F00 24V Radiallüfter
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Signalwandler HDH-21 – 2 Eingang / 2 Ausgang
Der Signalwandler HDH-21 dient zur galvanischen Trennung, Umwandlung und Übertragung von Gleichspannungssignalen in standardisierte Strom- oder Spannungssignale. Typische Anwendungen sind die Anbindung von Sensoren und Messgeräten an SPS, DCS-Systeme oder Anzeigegeräte.
Mit einer Versorgung von 24VDC, hoher Genauigkeit (0,1% F.S.), schneller Reaktionszeit (≤10ms) und robuster Isolierung (2500VAC) ist der Wandler optimal für industrielle Automatisierung geeignet.
Dank DIN-Schienenmontage ist die Installation schnell und platzsparend.
Vorteile auf einen Blick
Isoliert & wandelt analoge Signale zuverlässig
Flexibel einsetzbar: unterstützt verschiedene Eingangs- und Ausgangssignale
Hohe Genauigkeit: 0,1 % F.S.
Sehr niedriger Temperaturdrift: 0,005% F.S./°C
Schnelle Reaktion: ≤10ms
Robuste Industriequalität: galvanische Trennung, 2500VAC Isolation
Einfache Montage: für DIN-Schiene
Technische Spezifikationen
Kategorie
Details
Modell
HDH-21
Eingangssignale
0–10V oder 4–20mA ; kundenspezifisch
Eingangswiderstand
≥300 kΩ
Ausgangssignale
4–20mA oder 0–10V ; kundenspezifisch
Ausgangslast (Strom)
RL ≤ 500 Ω
Ausgangslast (Spannung)
RL ≥ 10 kΩ
Versorgungsspannung
24VDC / 12VDC
Stromverbrauch
≤30 mA (bei 24VDC, 1in/1out, 20mA)
Genauigkeit
0,1 % F.S.
Temperaturdrift
0,005 % F.S./°C (-20°C bis +55°C)
Reaktionszeit
≤10 ms (0–90%)
Isolation
2500VAC/1min (Eingang, Ausgang, Versorgung)
Isolationswiderstand
≥100 MΩ
Betriebstemperatur
-20°C bis +55°C
Normen
EMC: GB/T 18268 (IEC61326-1)
Montage
DIN-Schiene
Anwendungsbereiche
PLC, DCS, Anzeigegeräte, Industrieautomation, Prozesssteuerung
Abmessung:
1 IN 1 OUT (103mm x 25mm x 45 mm),
2 IN 2 OUT (110mm x 117mm x 22 mm)
Lieferumfang
1 × Signalwandler HDH-21
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen

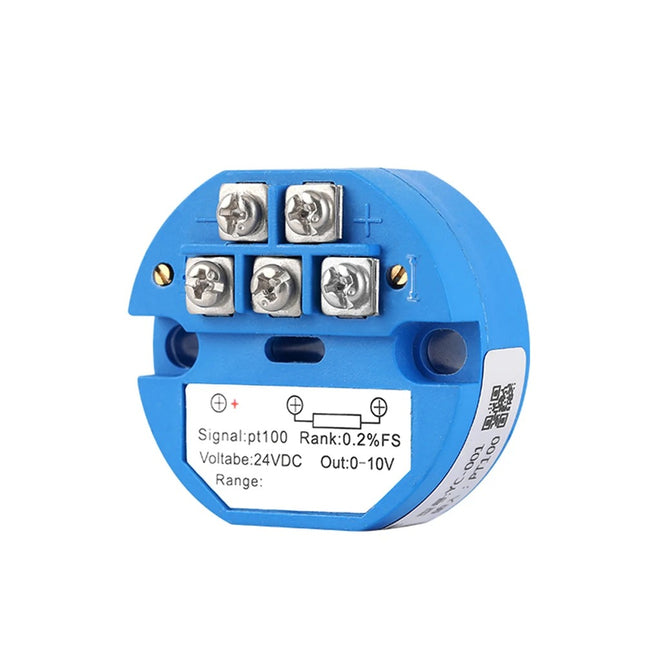

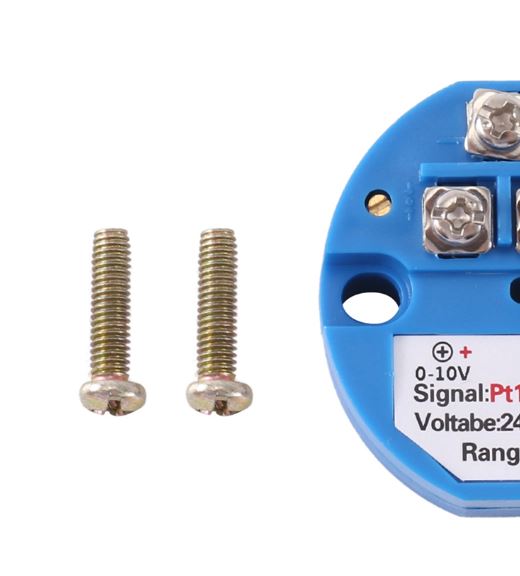

Der PT100 RTD Temperatur Transmitter ist ein präziser Signalwandler zur industriellen Temperaturmessung. Das Modul wandelt das Widerstandssignal eines PT100 Temperatursensors zuverlässig in ein standardisiertes 0–10V Analogsignal um und ermöglicht damit eine einfache Integration in SPS / PLC, Messgeräte, Steuerungen oder Industrieanlagen.
Dank der hohen Messgenauigkeit und stabilen Signalverarbeitung eignet sich der Sensor besonders für industrielle Anwendungen wie Prozesssteuerung, Maschinenüberwachung oder Gebäudeautomation.
⭐ Hauptmerkmale
✔ Präziser PT100 RTD Temperatursensor✔ Analogausgang 0–10V (ideal für PLC / SPS)✔ Großer Messbereich wählbar: -50°C bis +500°C✔ Hohe Genauigkeit: ±0,2 % FS✔ Industrieversorgung: 24V DC✔ Stabiler und driftarmer Betrieb✔ Einfache Integration in Steuerungssysteme
⚙️ Technische Daten
Parameter
Wert
Sensortyp
PT100 (RTD)
Messbereich
-50°C bis +500°C
Ausgangssignal
0 – 10 V Analog
Versorgungsspannung
DC 24 V
Genauigkeit
±0,2 % FS
Sensortechnologie
Platin Widerstand
Material
Kunststoff
Durchmesser
45 mm
Gewicht
ca. 25 g
🔧 Funktionsprinzip PT100
Der PT100 (Platinum Resistance Thermometer) basiert auf einem Platindraht, dessen elektrischer Widerstand mit steigender Temperatur zunimmt.
Widerstand bei 0°C = 100 Ω
Sehr hohe Linearität
Geringe Langzeitdrift
Hohe Messstabilität
Dadurch zählt der PT100 zu den präzisesten Temperatursensoren in der Industrie.
🏭 Typische Anwendungen
Industrieanlagen
SPS / PLC Steuerungen
Heizungs- und Klimasysteme
Maschinenüberwachung
Prozessautomation
Chemie- und Pharmaindustrie
Labor- und Messtechnik
⚠️ Hinweis
Betriebsspannung 24V DC erforderlich
Ausgang 0-10V Analogsignal (für Steuerungen / SPS geeignet)
📦 Lieferumfang
1 × PT100 Temperatur Transmitter Modul
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
4 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Produktbeschreibung: 16-Kanal Papierloser Recorder Datalogger
Der 16-Kanal papierlose Recorder bietet eine universelle analoge Signaleingabe und ist ideal für präzise Datenerfassung in verschiedenen Anwendungen. Mit einem leistungsstarken Touchscreen-Interface ermöglicht die intuitive Bedienung eine einfache Navigation durch die vielseitigen Funktionen.
Technische Spezifikationen:
Stromversorgung: AC 85V~265V / DC 24V~110V (optional), mit einem niedrigen Stromverbrauch von ≤5VA, abhängig von der Anzahl der Kanäle.
Kanalanzahl: Der Recorder unterstützt 1 bis 12 analoge Eingänge sowie 2 bis 4 optionale Puls-Eingänge.
Eingangssignale: Kompatibel mit einer Vielzahl von Thermoelementen (K, E, R, B, N, T, J, S, WRE5-26, WRE-25) und Widerstandsthermometern (Pt100, Pt1000).
Strom- und Spannungseingänge: Unterstützt 4-20 mA, 0-10 mA sowie Spannungen von 0-5V bis ±100mV.
Speicher: Der eingebaute 8G TF-Speicher ermöglicht die Aufzeichnung von über 2000 Tagen bei einer Minute Intervall.
Alarmfunktionen: Jeder Kanal ist mit vier Alarmmodi ausgestattet, um sowohl obere als auch untere Grenzwerten gerecht zu werden.
Kommunikation: Ausgestattet mit RS485, MODBUS RTU, Ethernet MODBUS TCP sowie drahtloser Kommunikation über 4G, WIFI, LORA und Thread.
Umgebung: Der Recorder funktioniert zuverlässig bei Temperaturen von -20℃ bis 60℃ und einer Luftfeuchtigkeit von 0 bis 95% RH. Das Gehäuse besteht aus feuerfestem ABS-Material, was zusätzliche Sicherheit gewährleistet.
Mit einem kompakten Design (96x96x102 mm) und einer einfachen Installation (Öffnungsgröße 92x92 mm) ist dieser Recorder die perfekte Lösung für moderne Datenerfassungsanforderungen.
Produkt Parameter
Power supply
AC 85V~265V / DC 24V~110V (optional)
Power consumption
≤5VA (actual power consumption is related to the numbers of channel)
Numbers of channel
1~12 channel (analog input:1~12 channel, pulse input 2-4 channel optional）
Input signal
Thermocouple: K,E,R,B,N,T,E,J,S, WRE5-26, WRE-25
Thermal resistor: Pt100，Pt1000
Current:4-20mA, 0-10mA
Voltage:0-5V,0~10V, ±20mV, ±100mV
Switch input
2~4 channel(optional) could collect switch IO current status, Switch IO frequency(0~15KHz), switch IO accumulative number, Maximum is 4,294,967,295
Channel isolation voltage
420V
Recording frequency
1~9999s self-setup
Recording memory (built-in 8G TF disk)
Over 2000 days (12 channel, recording interval per minute)
Recording mode
Cycle record
Alarm type
Upper and lower alarm output, each channel with 4 modes (ultimate upper limit value, upper limit value, lower limit value, ultimate limit value)
Relay
2~4 channel normal open relay DC 30V/1A
Wired communication
Standard RS485, MODBUS RTU communication protocol, Ethernet MODBUS TCP protocol
Wireless communication
4G/WIFI/LORA/Thread
Operation environment
-20℃~60℃，0~95%RH
Body material
Fireproof ABS
Product dimension
96*96*102mm
Installation opening hole size
92*92mm
Acquisition Feature
Input type
Measuring range
Measuring accuracy
（Quoted error Absolute error）
Digital display resolution
DC Voltage
0-10mV
-0.5V~+11.000V
0.05%F.S±0.1mV
0.01V
0-5V
0.5V~+5.500V
0.05%F.S±0.1mV
0.01V
±20mV
-21mV~+21mV
0.005%F.S±0.005mV
0.01mV
±100mV
-110.0mV~+110.0mV
0.005%F.S±0.005mV
0.01mV
DC current
4~20mA
+3mA~+21.00mA
0.005%F.S±0.005mA
0.01mA
Measuring accuracy
（Relative error）
Thermocouple
K
-60℃~+1372℃
±0.05%rdg. ±2℃
0.01℃
J
-100℃~+1200℃
±0.05%rdg. ±2℃
0.01℃
E
-100℃~+1000℃
±0.05%rdg. ±3℃
0.01℃
T
-100℃~+400℃
±0.05%rdg. ±2℃
0.01℃
N
-100℃~+1300℃
±0.05%rdg. ±2.5℃
0.01℃
W
+1500℃~+2315℃
±0.05%rdg. ±3.5℃
0.01℃
+400℃~+800℃
±0.05%rdg. ±3.0℃
0.01℃
R
+800℃~+1768℃
±0.05%rdg. ±3.0℃
0.01℃
+400℃~+800℃
±0.05%rdg. ±4.0℃
0.01℃
S
+800℃~+1768℃
±0.05%rdg. ±3.0℃
0.01℃
+400℃~+800℃
±0.05%rdg. ±2.0℃
0.01℃
B
+800℃~+1820℃
±0.05%rdg. ±3.0℃
0.01℃
+400℃~+800℃
±0.05%rdg. ±4.0℃
0.01℃
Thermal resistor
Pt100
-200℃~+660℃
±0.05%rdg. ±0.4℃
0.01℃
Pt1000
-200℃~+300℃
±0.05%rdg. ±0.4℃
0.01℃
Warm-up time
Over 10 minutes
Standard operation time
Temperature:25℃±3℃ humidity: ±5% power supply DC8V~28V
Environmental adaptation
Temperature -20℃~+60℃ Humidity 0~95% RH （No condensation）
Lieferumfang:
1 x Modul mit Zubehör
4 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
20 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
🌡️ PT1000 RTD Temperatur-Transmitter – 4–20 mA / 0–10 V Ausgang
Messbereich: −50 °C bis +300 °C | Versorgung: 24 V DC
Das kompakte Temperatur-Transmittermodul wandelt das Widerstandssignal eines PT1000 RTD-Sensors in ein normiertes 4–20 mA oder 0–10 V Signal um. Ideal für Industrie, Labor, Heizungs-/Kühltechnik oder Prozessautomatisierung.
✅ Eigenschaften
Präzise Temperaturerfassung von −50 °C bis +300 °C
Ausgangssignal: 4–20 mA (2-Draht) oder 0–10 V – kompatibel mit Standard-Messequipment
Hohe Stabilität: Geringe Drift, Temperaturkoeffizient ≤ 25 PPM/°C
Langlebig: Robustes Gehäuse aus PA66
Einfache Montage: Standard-Montagelöcher (M3 × 5 Schrauben)
Breite Anwendungen: Industrie, HLK, Maschinenbau, Prozesssteuerung
⚙️ Technische Daten
Versorgungsspannung: 24 V DC
Messgenauigkeit: ±0,2 %
Erregerstrom: 0,2 mA
Last: 25 Ω – 500 Ω
Ausgang: 2-Draht 4–20 mA oder 0–10 V
Strombegrenzung Ausgang: 20,3 mA
Betriebstemperatur: −30 °C … +80 °C
Transport/Lager: −40 °C … +120 °C
Gehäusematerial: PA66
Abmessung: 45 mm Durchmesser (1,77 Zoll) kompakt, mit Standard-Befestigung
Lieferumfang
1× PT1000 Temperatur-Transmittermodul
20 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
20 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der 7515 USB-Radiallüfter ist ein kompakter, leistungsstarker 5V DC Turbogebläse-Lüfter mit USB-Anschluss. Dank seiner Radial-Bauform (Blower) erzeugt er gerichteten Luftstrom mit erhöhtem statischem Druck – ideal für gezielte Kühlung in engen Kanälen oder Hotend-Systemen.
Perfekt geeignet für 3D-Drucker Extruder, Wechselrichter, Netzteile, PC-Komponenten, Luftpumpen oder DIY-Projekte.
⭐ Highlights
✔ 5V USB Betrieb – direkt an Powerbank oder PC✔ Radial-Blower Bauform✔ Bürstenloser Motor (Brushless)✔ Kompakte 7515 Baugröße (75×75×15 mm)✔ Geeignet für 3D-Drucker Extruder✔ Lange Lebensdauer: 35.000 Stunden
⚙️ Technische Daten
Parameter
Wert
Modell
7515 USB Radial
Bauform
Radiallüfter / Turbogebläse
Nennspannung
5V DC (USB)
Stromaufnahme
0,4 A
Leistung
2 W
Drehzahl
3000 RPM
Luftstrom
6,83 CFM
Statischer Druck
0,53 inH₂O
Größe
75 × 75 × 15 mm
Lufteinlass
50,6 mm
Luftauslass
45,5 × 15 mm
Lebensdauer
ca. 35.000 Std.
Motor
Brushless DC
🔄 Radiallüfter Vorteile
Im Gegensatz zu Axiallüftern erzeugt dieser Blower:
Höheren statischen Druck
Gerichteten Luftstrom
Bessere Kühlung in engen Luftkanälen
Effektivere Hotend-Kühlung bei 3D-Druckern
🏭 Typische Anwendungen
3D-Drucker Extruder / Hotend
Wechselrichter
DC-Netzteile
PC & CPU Zusatzkühlung
Luftpumpen
Embedded Systeme
DIY Kühlprojekte
📦 Lieferumfang
1 × 7515 USB Radiallüfter (5V)
⚠️ Hinweis
Betrieb ausschließlich mit 5V DC (USB)
Nicht für 12V oder 24V geeignet
Kein PWM-Modell (konstante Drehzahl)
20 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Delta AFB0812SHB-F00 ist ein zuverlässiger 80 mm Axiallüfter der AFB-Serie mit 12 VDC Betriebsspannung. Dank Kugellager-Technologie, integriertem Tachosignal und solider Förderleistung eignet sich dieses Modell ideal für Industrie-PCs, Netzteile, Schaltschrankkühlung und allgemeine Elektronikanwendungen.
⭐ Highlights
✔ Original Delta Electronics AFB-Serie✔ 12V DC Betrieb✔ 3-Pin Anschluss mit Tachosignal✔ Kugellager (Ball Bearing)✔ 42.73 CFM Luftdurchsatz✔ Leiser Betrieb für Industrieklasse✔ 70.000 Stunden Lebensdauer
⚙️ Technische Daten
Parameter
Wert
Modell
AFB0812SHB-F00
Serie
AFB
Nennspannung
12 VDC
Spannungsbereich
7.0 – 13.8 VDC
Stromaufnahme
0.27 A
Leistung
3.24 W
Drehzahl
4000 RPM
Luftdurchsatz
42.73 CFM (1.210 m³/min)
Statischer Druck
0.216 inH₂O (5.49 mmH₂O)
Geräuschpegel
42.5 dB(A)
Lager
Kugellager
Anschluss
3-Leiter (Tach)
Abmessungen
80 × 80 × 15 mm
Gewicht
58 g
Betriebstemperatur
-10°C bis +70°C
Material Rahmen
Kunststoff
Material Rotor
Kunststoff
Lebensdauer
70.000 Std. @ 40°C
🔌 Anschlussbelegung (3-Pin)
Rot → +12V
Schwarz → GND
Gelb → Tachosignal (RPM Feedback)
🏭 Typische Anwendungen
Industrie-PCs
Netzteile
Schaltschrank-Kühlung
Router & Switches
3D-Drucker
LED-Treiber & Steuerungen
DIY & Elektronikprojekte
📦 Lieferumfang
1 × Delta AFB0812SHB-F00 80mm Lüfter
⚠️ Hinweis
Dieser Lüfter verfügt nicht über PWM-Steuerung, sondern über konstante Drehzahl mit Tachosignal-Ausgang zur Überwachung.
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Delta AFB0812SHE-F00 ist ein leistungsstarker 80-mm-Axiallüfter mit 3-Pin-Anschluss und integriertem Tachosignal. Mit 5000 RPM, hohem Luftdurchsatz und langlebigem Kugellager eignet er sich ideal für Industrieanwendungen, Server-Systeme und kompakte Hochleistungs-Kühlungen.
Durch die 38 mm Bauhöhe erzeugt dieser Lüfter deutlich mehr statischen Druck als Standard-25-mm-Modelle.
⭐ Hauptmerkmale
✔ 80 × 80 × 38 mm High-Speed Bauform✔ 12 V DC Betrieb✔ 3-Pin Anschluss (mit Tacho)✔ Kugellager (Ball Bearing)✔ Hoher Luftstrom: 72.76 CFM✔ 70.000 h Lebensdauer @ 40°C✔ Dauerbetriebsfähig
⚙️ Technische Daten
Parameter
Wert
Modell
AFB0812SHE-F00
Serie
AFB
Baugröße
80 × 80 × 38 mm
Spannung
12 V DC
Spannungsbereich
6.0 – 13.8 V
Stromaufnahme
0.68 A
Leistung
8.16 W
Drehzahl
5000 RPM
Luftstrom
72.76 CFM (2.060 m³/min)
Statischer Druck
0.547 inH₂O
Geräuschpegel
46.0 dB(A)
Lager
Kugellager
Anschluss
3-Pin (Tacho)
Betriebstemperatur
-10°C bis +70°C
Gewicht
156 g
Lebensdauer
70.000 h @ 40°C
🔌 3-Pin Anschlussbelegung
Schwarz → GND
Rot → +12 V
Gelb → Tachosignal (RPM-Ausgang)
Hinweis: Keine PWM-Drehzahlregelung – konstante Drehzahl (Spannungsregelung möglich).
🏭 Typische Anwendungen
Industrie-PCs
Server & Rack-Systeme
Schaltschrank-Kühlung
Netzteile & Wechselrichter
Mining-Systeme
Maschinenkühlung
Embedded Systeme
🔥 Vorteile der 38 mm Bauform
Höherer statischer Druck
Effiziente Kühlung bei dichten Kühlkörpern
Bessere Luftführung in geschlossenen Gehäusen
Stabil bei Dauerbetrieb
⚠️ Hinweis
Ein stabiles 12V-Netzteil mit mindestens 1A empfohlen.Nicht für 24V geeignet.
📦 Lieferumfang
1 × Delta AFB0812SHE-F00 80 mm Lüfter (3-Pin)
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Delta AFB1212SHE-F00 ist ein leistungsstarker 120-mm-Axiallüfter mit 3-Pin-Anschluss und integriertem Tachosignal. Mit 3700 RPM, hohem Luftdurchsatz und langlebigem Kugellager ist er ideal für industrielle Anwendungen, Server-Systeme und leistungsstarke Kühlaufgaben.
Die 38 mm Bauhöhe sorgt für erhöhten statischen Druck – deutlich stärker als Standard-25-mm-Lüfter.
⭐ Hauptmerkmale
✔ 120 × 120 × 38 mm Industrie-Bauform✔ 12 V DC Betrieb✔ 3-Pin Anschluss mit Tachosignal✔ Kugellager (Ball Bearing)✔ Hoher Luftstrom: 151.85 CFM✔ 70.000 h Lebensdauer @ 40°C✔ Dauerbetriebsfähig
⚙️ Technische Daten
Parameter
Wert
Modell
AFB1212SHE-F00
Serie
AFB
Baugröße
120 × 120 × 38 mm
Spannung
12 V DC
Spannungsbereich
4.0 – 13.2 V
Stromaufnahme
1.05 A
Leistung
12.6 W
Drehzahl
3700 RPM
Luftstrom
151.85 CFM (4.300 m³/min)
Statischer Druck
0.571 inH₂O
Geräuschpegel
53.0 dB(A)
Lager
Kugellager
Anschluss
3-Pin (Tacho)
Betriebstemperatur
-10°C bis +60°C
Gewicht
256 g
Lebensdauer
70.000 h @ 40°C
🔌 3-Pin Anschlussbelegung
Schwarz → GND
Rot → +12 V
Gelb → Tachosignal (Drehzahlüberwachung)
Hinweis: Keine PWM-Regelung – konstante Drehzahl (Spannungsregelung möglich).
🏭 Typische Anwendungen
Server & Rack-Systeme
Industrie-PCs
Netzteile & Wechselrichter
Mining-Systeme
Schaltschrank-Kühlung
Hochleistungs-LED-Systeme
Maschinenkühlung
🔥 Vorteile der 38 mm Bauform
Höherer statischer Druck als 25 mm Lüfter
Bessere Kühlung bei dichten Kühlkörpern
Stabile Leistung bei Dauerbetrieb
⚠️ Wichtiger Hinweis
Benötigt ein stabiles 12V-Netzteil mit mindestens 2A Reserve.Nicht direkt an 24V anschließen.
📦 Lieferumfang
1 × Delta AFB1212SHE-F00 120 mm Lüfter (3-Pin)
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Delta AUB0912VH-CX09 ist ein hochwertiger 92-mm-Industrie-Axiallüfter mit PWM-Drehzahlregelung und integriertem Tachosignal. Dank Superflo-Lagertechnologie bietet dieser Lüfter eine lange Lebensdauer, stabile Performance und zuverlässigen Dauerbetrieb.
Mit 67.8 CFM Luftstrom eignet er sich ideal für industrielle Steuerungen, Server, Netzteile und leistungsstarke Elektroniksysteme.
⭐ Hauptmerkmale
✔ 92 × 92 × 25,4 mm Baugröße✔ 12 V DC Betrieb✔ 4-Pin PWM (regelbare Drehzahl)✔ Tachosignal (RPM-Ausgang)✔ Superflo-Lager (lange Lebensdauer)✔ Industriequalität✔ 50.000 h @ 40°C
⚙️ Technische Daten
Parameter
Wert
Modell
AUB0912VH-CX09
Serie
AUB
Baugröße
92 × 92 × 25.4 mm
Spannung
12 V DC
Spannungsbereich
10.8 – 13.2 V
Stromaufnahme
0.38 A
Leistung
4.56 W
Drehzahl
3800 RPM
Luftstrom
67.80 CFM (1.920 m³/min)
Statischer Druck
0.302 inH₂O
Geräuschpegel
45.0 dB(A)
Lager
Superflo
Anschluss
4-Pin (PWM + Tach)
Betriebstemperatur
-10°C bis +60°C
Gewicht
99 g
Lebensdauer
50.000 h @ 40°C
🔌 4-Pin Anschlussbelegung
Schwarz → GND
Rot → +12 V
Gelb → Tachosignal (Drehzahlüberwachung)
Blau → PWM-Steuersignal
PWM ermöglicht eine präzise und energieeffiziente Drehzahlregelung.
🏭 Typische Anwendungen
Industrie-PCs
Steuerungsschränke
Netzteile
Server-Systeme
Medizintechnik
CNC-Steuerungen
Hochleistungs-Embedded Systeme
🔥 Vorteile der Superflo-Lagertechnik
Hohe Laufruhe
Gute Lebensdauer
Wartungsfrei
Stabil bei Dauerbetrieb
⚠️ Hinweis
Nur für 12 V DC geeignet.Nicht direkt an 24 V anschließen.
📦 Lieferumfang
1 × Delta AUB0912VH-CX09 92 mm PWM Lüfter
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Delta EFB0412MD-F00 ist ein hochwertiger 40-mm-Axiallüfter für kompakte Elektronik- und Industrieanwendungen. Mit 12 V DC Betrieb, langlebigem Kugellager und integriertem Tachosignal (3-Pin) eignet sich dieser Lüfter ideal für zuverlässige Dauer-Kühlung in engen Einbauräumen.
Typisch für die Delta EFB-Serie: hohe Effizienz, lange Lebensdauer und stabile Performance.
⭐ Hauptmerkmale
✔ Kompakte Baugröße: 40 × 40 × 20 mm✔ 12 V DC Betrieb✔ 3-Pin Anschluss mit Tachosignal✔ Kugellager (Ball Bearing)✔ Sehr leise: nur 24 dB(A)✔ Lange Lebensdauer: 70.000 Stunden @ 40°C✔ Wartungsfrei & industriefähig
⚙️ Technische Daten
Parameter
Wert
Modell
EFB0412MD-F00
Serie
EFB
Baugröße
40 × 40 × 20 mm
Spannung
12 V DC
Spannungsbereich
7.0 – 13.8 V
Stromaufnahme
0.06 A
Leistung
0.72 W
Drehzahl
6300 RPM
Luftstrom
7.17 CFM (0.203 m³/min)
Statischer Druck
0.218 inH₂O
Geräuschpegel
24.0 dB(A)
Lager
Kugellager
Anschluss
3-Pin (Tacho)
Betriebstemperatur
-10°C bis +70°C
Gewicht
33 g
Lebensdauer
70.000 h @ 40°C
🔌 3-Pin Anschlussbelegung
Schwarz → GND
Rot → +12 V
Gelb → Tachosignal (RPM-Ausgang)
Hinweis: Keine PWM-Drehzahlsteuerung – konstante Drehzahl. Über das Tachosignal kann die Drehzahl überwacht werden.
🏭 Typische Anwendungen
Industrie-Steuerungen
Netzteile
Router & Switches
Mini-PCs
LED-Treiber
Embedded Systeme
3D-Drucker Elektronik
DIY Projekte
🔥 Vorteile gegenüber Gleitlager-Lüftern
Längere Lebensdauer
Bessere Temperaturbeständigkeit
Stabiler Dauerbetrieb
Geringerer Wartungsbedarf
📦 Lieferumfang
1 × Delta EFB0412MD-F00 40 mm Lüfter (3-Pin)
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
5 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Delta THD0948HE-A ist ein extrem leistungsstarker 48V DC Axiallüfter der THD-Serie. Entwickelt für professionelle Anwendungen mit hoher Wärmeentwicklung wie Server-Racks, Industrieanlagen und Telekommunikationssysteme.
Mit 182 CFM Luftdurchsatz, hohem statischem Druck (3.435 inH₂O) und PWM-Regelung eignet sich dieser Lüfter ideal für dichte Kühlkörper, Netzteile und geschlossene Gehäuse.
⭐ Highlights
✔ Original Delta Electronics THD-Serie✔ 48V Hochleistungs-Ausführung✔ 182.41 CFM Luftdurchsatz✔ 3.435 inH₂O statischer Druck✔ PWM-Drehzahlregelung✔ Tachosignal (RPM Feedback)✔ Kugellager (Ball Bearing)✔ 70.000 Std. Lebensdauer @ 40°C
⚙️ Technische Daten
Parameter
Wert
Modell
THD0948HE-A
Serie
THD
Nennspannung
48 VDC
Spannungsbereich
36.0 – 75.0 VDC
Stromaufnahme
1.50 A
Leistung
52.8 W
Drehzahl
13.500 RPM
Luftdurchsatz
182.41 CFM (5.167 m³/min)
Statischer Druck
3.435 inH₂O (87.24 mmH₂O)
Geräuschpegel
71.0 dB(A)
Lager
Kugellager
Anschluss
4-Leiter (PWM + Tach)
Baugröße
92 × 92 × 38 mm
Gewicht
215 g
Betriebstemperatur
-25°C bis +70°C
Lebensdauer
70.000 Std. @ 40°C
🔌 Anschlussbelegung (4-Pin PWM)
Rot → +48V
Schwarz → GND
Gelb → Tachosignal
Blau → PWM Steuerung
🏭 Typische Einsatzbereiche
Server & Rechenzentren
Industrie-PCs
Telekommunikation
Netzteile & Leistungselektronik
Hochleistungs-Umrichter
Schaltschrank-Kühlung
⚠️ Wichtiger Hinweis
Dies ist ein 48V Industrie-Lüfter mit hoher Leistungsaufnahme (52.8W).Nicht für Standard-12V-Systeme geeignet.Aufgrund der hohen Drehzahl ist der Geräuschpegel entsprechend hoch.
📦 Lieferumfang
1 × Delta THD0948HE-A 92mm 48V PWM Lüfter
5 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Delta PFR1212DHE-SP00 ist ein extrem leistungsstarker 120-mm-Industrie-Axiallüfter mit PWM-Steuerung und Tachosignal. Entwickelt für Anwendungen mit hoher thermischer Last, bietet dieser Lüfter maximale Luftförderleistung bei robuster Industriequalität.
Mit über 254 CFM Luftstrom, 7400 RPM und langlebigem Kugellager ist er ideal für Server, Mining-Systeme, Netzteile und industrielle Kühlanwendungen.
⭐ Hauptmerkmale
✔ 120 × 120 × 38 mm Hochleistungs-Lüfter✔ 12 V DC Betrieb✔ 4-Pin PWM (drehzahlregelbar)✔ Sehr hoher Luftstrom: 254.34 CFM✔ Kugellager (Ball Bearing)✔ Industriequalität – 70.000 h @ 40°C✔ Hoher statischer Druck für dichte Kühlkörper
⚙️ Technische Daten
Parameter
Wert
Modell
PFR1212DHE-SP00
Serie
PFR
Baugröße
120 × 120 × 38 mm
Spannung
12 V DC
Spannungsbereich
8.0 – 13.2 V
Stromaufnahme
3.70 A
Leistung
44.4 W
Drehzahl
7400 RPM
Luftstrom
254.34 CFM (7.202 m³/min)
Statischer Druck
1.438 inH₂O
Geräuschpegel
68.5 dB(A)
Lager
Kugellager
Anschluss
4-Pin (PWM + Tacho)
Betriebstemperatur
-10°C bis +70°C
Gewicht
410 g
Lebensdauer
70.000 h @ 40°C
🔌 4-Pin Anschlussbelegung
Schwarz → GND
Rot → +12V
Gelb → Tachosignal (RPM)
Blau → PWM Signal
PWM erlaubt präzise Drehzahlregelung über Mainboard oder Controller.
🔥 Besonderheiten der PFR-Serie
Die PFR-Serie zählt zu den stärksten 120-mm Lüftern von Delta.Durch die 38-mm-Tiefe erzeugt dieser Lüfter:
Höheren statischen Druck als Standard-25-mm Lüfter
Effiziente Kühlung bei dichten Kühlkörpern
Stabile Leistung auch bei Dauerlast
🏭 Typische Einsatzbereiche
Server & Rack-Systeme
Mining-Rigs
Hochleistungs-Netzteile
Industrieanlagen
Wechselrichter
Laser- & Maschinenkühlung
HPC & Laborgeräte
⚠️ Wichtiger Hinweis
Dieser Lüfter benötigt ein leistungsstarkes 12V-Netzteil (mind. 5A empfohlen).Nicht für leise Desktop-PCs geeignet – primär für Industrieanwendungen.
📦 Lieferumfang
1 × Delta PFR1212DHE-SP00 120 mm PWM Lüfter
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Delta PFC1212DE-F00 ist ein leistungsstarker 120-mm-Axiallüfter für anspruchsvolle Industrie-, Server- und Hochleistungsanwendungen. Mit PWM-Steuerung, Tachosignal und einer beeindruckenden Förderleistung von über 250 CFM eignet sich dieser Lüfter ideal für Systeme mit hoher Wärmeentwicklung.
Typisch für die Delta PFC-Serie: hohe Drehzahl, robuste Kugellager-Technik und zuverlässiger Dauerbetrieb.
⭐ Highlights
✔ 120 × 120 × 38 mm High-Speed Lüfter✔ 12 V DC Betrieb✔ 4-Pin Anschluss (PWM + Tacho)✔ Extrem hoher Luftstrom: 252.85 CFM✔ Kugellager (Ball Bearing)✔ Industriequalität – 70.000 h @ 40°C✔ Ideal für Server, Mining, Industrieanlagen
⚙️ Technische Daten
Parameter
Wert
Modell
PFC1212DE-F00
Serie
PFC
Baugröße
120 × 120 × 38 mm
Spannung
12 V DC
Spannungsbereich
8.0 – 13.2 V
Stromaufnahme
4.00 A
Leistung
48 W
Drehzahl
5500 RPM
Luftstrom
252.85 CFM (7.160 m³/min)
Statischer Druck
1.412 inH₂O
Geräuschpegel
66.5 dB(A)
Lager
Kugellager (Ball)
Anschluss
4-Pin (PWM + Tach)
Betriebstemperatur
-10°C bis +60°C
Gewicht
380 g
Lebensdauer
70.000 h @ 40°C
🔌 4-Pin Anschlussbelegung
Schwarz → GND
Rot → +12V
Gelb → Tachosignal (RPM)
Blau → PWM Steuerung
PWM ermöglicht präzise Drehzahlregelung über Mainboard oder Controller.
🏭 Typische Anwendungen
Server & Rechenzentren
Mining-Rigs
Industrie-PCs
Netzteile & Wechselrichter
Lasersysteme
Maschinenkühlung
High-Performance DIY Projekte
🔥 Besonderheit der PFC-Serie
Die PFC-Serie gehört zu den leistungsstärksten 120-mm Lüftern von Delta. Mit 38 mm Tiefe liefert sie deutlich mehr statischen Druck als Standard-25-mm-Lüfter – ideal für:
dichte Kühlkörper
Luftkanäle
geschlossene Gehäuse
⚠️ Wichtiger Hinweis
Dieser Lüfter zieht bis zu 4A.Ein geeignetes 12V Netzteil mit ausreichender Stromreserve ist zwingend erforderlich.
Nicht für leise Desktop-PCs geeignet – primär für Industrieeinsatz.
📦 Lieferumfang
1 × Delta PFC1212DE-F00 120 mm PWM Lüfter
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Das KT02 Schrittmotor-Test- und Steuerungsmodul ist ein kompaktes und leistungsfähiges Werkzeug zur Ansteuerung, Prüfung und Parametrierung von Schrittmotor-Treibern.Es erzeugt STEP-Impulse (Puls/Frequenz) sowie Richtungs-Signale (DIR) und eignet sich ideal zum Testen von Schrittmotoren, Endstufen und CNC-Treibern ohne Mikrocontroller.
Dank stufenloser Frequenzregelung lassen sich Drehzahl und Laufruhe des Motors präzise einstellen. Das Modul ist perfekt für Labor, Werkstatt, Service, Entwicklung und DIY-Projekte.
⭐ Hauptmerkmale & Vorteile
✔ Erzeugt STEP- / Impuls- & PWM-Signale
✔ Stufenlose Frequenzregelung zur Drehzahlsteuerung
✔ Richtungsumschaltung (CW / CCW)
✔ Ideal als Schrittmotor-Tester
✔ Keine Programmierung erforderlich
✔ Kompatibel mit gängigen Stepper-Treibern (z. B. A4988, DRV8825, TB6600, DM542 usw.)
✔ Kompakte Bauform
✔ Sofort einsatzbereit – Plug & Play
✔ Geeignet für NEMA-Motoren & CNC-Anwendungen
⚙️ Funktionen
Frequenzerzeugung:Erzeugt präzise Impulse zur Steuerung der Motordrehzahl
PWM/STEP-Signal:Sauberes Rechtecksignal für externe Motortreiber
Richtungssteuerung:Umschaltung der Drehrichtung per Schalter/Taste
Motor-Testbetrieb:Ideal zum Prüfen von Motor, Treiber und Verkabelung
📊 Technische Daten
Parameter
Wert
Produkttyp
Schrittmotor Tester & PWM-Impuls-Generator
Modell
KT02
Signalarten
STEP / PWM / DIR
Frequenzregelung
Stufenlos
Steuerfunktionen
Drehzahl & Richtung
Anwendung
Schrittmotor-Test & Steuerung
Kompatible Treiber
A4988, DRV8825, TB6600, DM542 u. a.
Betrieb
Standalone (kein MCU nötig)
Bauform
Mini / kompakt
Montage
Labor / Test / DIY
(Hinweis: Das Modul steuert Treiber, nicht direkt den Motor.)
🔌 Typischer Anschluss
STEP / PUL → Eingang des Motortreibers
DIR → Richtungseingang des Treibers
GND → Masse
VCC → Versorgung des Moduls (je nach Version)
🧠 Typische Anwendungen
Test von Schrittmotor-Treibern
CNC-Achsentests
3D-Drucker-Service
Labor- & Entwicklungsarbeiten
Ausbildung & Schulung
DIY-Mechanik & Automation
Fehlersuche in Motion-Systemen
📦 Lieferumfang
1× KT02 Mini Schrittmotor Tester & PWM-Generator Modul
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der DTT433-RF-TCP ist ein industrietaugliches Funk-Übertragungssystem für analoge 0–10 V Signale, bestehend aus einem Sender (DTT433-TX) und einem Empfänger (DTT433-TCP).Er ermöglicht die kabellose Übertragung von bis zu vier analogen Kanälen über große Distanzen von bis zu 2.500 m (abhängig von der Antenne) – präzise, störungsarm und zuverlässig.
Der Empfänger stellt die Messwerte direkt über Modbus TCP (Ethernet) bereit und eignet sich ideal für SPS-Systeme, Industrie-PCs, Raspberry Pi, SCADA- und IoT-Anwendungen.
⭐ Hauptmerkmale
✔ 4-Kanal-Übertragung von 0–10 V Analogsignalen
✔ Kabellos bis 2,5 km Reichweite (freie Sicht, je nach Antenne)
✔ Modbus TCP (Ethernet) für SPS, IPC, SCADA & IoT
✔ Hohe Auflösung & Genauigkeit: 0,001 V
✔ Mehrkanalfähig: bis zu 25 Funk-Paare parallel ohne Interferenzen
✔ Empfänger kann mehrere Sender verwalten (Standard 5, erweiterbar)
✔ Industrie-Temperaturbereich: −30 °C bis +70 °C
✔ Webinterface über IP-Adresse
✔ SMA-K Antennenanschluss
🏭 Typische Anwendungen
Industrieautomation & Prozesssteuerung
Gebäude- & Energietechnik
Maschinen- und Anlagenüberwachung
Mobile oder temporäre Messsysteme
Nachrüstung bestehender Anlagen ohne neue Kabel
Sensoranbindung in schwer zugänglichen Bereichen(Keller, Hallen, Außenbereiche, Gebäude-zu-Gebäude)
🌐 Netzwerk & Kommunikation (Empfänger)
Merkmal
Wert
Ethernet-Chip
Protokoll
Modbus TCP
IP-Modus
DHCP oder statisch
Webinterface
Zugriff über IP-Adresse
Multi-Sender-Support
Standard bis 5 TX (erweiterbar)
Geräte im Funknetz
bis zu 25 Paare
Datenhaltung
Letzte Werte optional speicherbar
📶 Reichweite nach Antennentyp
E01-2G4M27D (High-Power): bis 2,5 km
NRF24L01+PA+LNA: bis 1 km
NRF24L01 Standard: bis 100 m
(jeweils bei freier Sicht)
🔧 Funktechnik – Allgemein
Frequenzbereich: 2400–2525 MHz
Datenrate: 250 kbps (Standard), bis 2 Mbit/s
Empfangsempfindlichkeit: –99 dBm
Störsichere ISM-Band-Übertragung
Jeder Funk-Paar arbeitet auf eigenem Kanal
📥 Sender – DTT433-TX (4-Kanal Analog)
Parameter
Wert
Versorgung
0–24 V DC
Eingangssignal
0–10 V analog
Kanäle
4
Genauigkeit
0,001 V
Temperaturbereich
−30 °C … +70 °C
Abmessungen
70 × 80 × 20 mm
Funkfrequenz
2400–2525 MHz
Antennen
E01-2G4M27D / NRF24L01
Max. Reichweite
2.5 km / 1 km / 100 m
Anschluss
Schraubklemmen
📤 Empfänger – DTT433-TCP (Ethernet / Modbus TCP)
Parameter
Wert
Versorgung
6–24 V DC
Ausgang
Modbus TCP (Ethernet)
Max. Geräte
bis 25
Temperaturbereich
−30 °C … +70 °C
Abmessungen
70 × 80 × 20 mm
Funkfrequenz
2400–2525 MHz
Antennen
E01-2G4M27D / NRF24L01
Netzwerk
RJ45 Ethernet
📦 Lieferumfang
1× DTT433-TX Sender (4-Kanal 0–10 V)
1× DTT433-TCP Empfänger (Modbus TCP)
1× Antenne (je nach Auswahl)
Anschlussklemmen / Terminalblöcke
Bedienanleitung
⚙️ Optional & Anpassbar
Weitere Antennentypen
Mehrere gleichzeitig betriebene Funk-Paare
Industrie- oder Sondergehäuse
Erweiterte Sender-Anzahl pro Empfänger
Kundenspezifische Konfiguration
✅ Vorteile
Kein Verlegen von Signalkabeln nötig
Sehr hohe Messgenauigkeit
Schnelle Integration in bestehende Systeme
Zuverlässige Funktechnik für Industrieeinsatz
Support & Ersatzteilservice durch OreluxTEC
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
OreluxTEC EtherCAT Incremental Encoder Interface Modul
Brand: OreluxTEC
Das OreluxTEC EtherCAT Modul ist ein industrielles Inkremental-Encoder-Interface für Hochgeschwindigkeits-Zähleingänge über den EtherCAT-Bus. Es verfügt über 2 RJ45-Ports, eine 24VDC-Versorgung und eine 8-Bit Drehschalter-Adresse für die Station-ID. Unterstützt werden bis zu 4 Gruppen A/B/C-Zähleingänge (differentiell 5V, max. 4 MHz), 2 Encoder-Versorgungsausgänge (5V) sowie 4 NPN-Schaltausgänge.
🧠 EtherCAT Bus – Hochgeschwindigkeits-Kommunikation
⚡ 4-kanaliger Inkrementalzähler bis 4 MHz
🔌 2× RJ45 Ports, Daisy-Chain-fähig
🛡️ IP20 Schutzklasse, Hutschienenmontage DN35
🔧 8-Bit Dial Switch für Station-ID
🔋 2x 5V Encoder Power Supply + 4x NPN Output
📊 Technische Daten
Modell
OreluxTEC EtherCAT Incremental Encoder Interface
Bus-System
EtherCAT (2× RJ45 Ports)
Versorgungsspannung
24 VDC (Nennspannung)
Adressierung
8-Bit Drehcodierschalter (Station-ID)
Zählereingänge
4 Gruppen A/B/C Eingänge, Differentiell 5V, max. 4 MHz
Encoder-Versorgung
2 × 5V Ausgänge (Encoder Power)
Ausgänge
4 × NPN Schaltausgänge (Threshold Type)
Zählmodus
1️⃣ A zählt, B bestimmt Richtung · 2️⃣ A/B Phasen-Quadratur (90°-Vorlauf zählt +, Nachlauf zählt −)
Erweiterbarkeit
Keine internen Erweiterungsmodule unterstützt
Systemdiagnose
Power, Bus und Kanalstatus mit Diagnose-LEDs
Isolation
Kanal ↔ Bus & Kanal ↔ Kanal isoliert
Schutzart
IP20
Montageart
DIN-Schiene (DN35)
Betriebstemperatur
-20 … +60 °C
Luftfeuchtigkeit
5–90 % (nicht kondensierend)
Höhenbereich
Bis 2000 m (80 kPa)
Abmessungen (L×B×H)
27 × 114 × 96 mm
🧩 Produktmerkmale
⚙️ EtherCAT-Busmodul mit 4 Hochgeschwindigkeitszählern (4 MHz)
🧭 Präzise A/B/C-Encoder-Eingänge mit Richtungslogik
🛡️ Galvanisch isolierte Kanäle & Systemdiagnose integriert
🔋 2x 5V Encoder-Stromversorgung & 4x NPN-Ausgänge
📦 Robuste IP20-Ausführung für Hutschiene DN35
📦 Lieferumfang
1 × OreluxTEC EtherCAT Encoder Interface Modul
Steckbare Anschlussklemmen
Kurzanleitung / Dokumentation (digital)
Hinweis: Keine internen Erweiterungsmodule unterstützt. Nur für industrielle SPS-Umgebungen mit EtherCAT-Bus geeignet.
1 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
OreluxTEC SM535S – Standalone Profinet RT Analog I/O Modul
Brand: OreluxTEC
Das SM535S ist ein eigenständiges Profinet-RT Analog-I/O-Modul mit 2× RJ45, 24 VDC Versorgung und 4 analogen Eingängen sowie 4 analogen Ausgängen (jeweils 16-Bit). Eingänge unterstützen Spannung (±10 V, ±5 V, 0–10 V, 0–5 V) oder Strom (0–20 mA, 4–20 mA); Ausgänge unterstützen Spannung (±10 V) oder Strom (0–20 mA). IP20, DIN-Schiene (DN35), Drehcode-Reset auf Werkseinstellungen.
🟢 Profinet-RT Standalone-Slave, 2× RJ45 (100 Mbit/s)
🎚️ 4 AI + 4 AO, 16-Bit Genauigkeit
🛡️ Bus- & Power-Isolation, Verpol- & Überspannungsschutz
🔁 Spannungs- & Strom-Signale: ±10 V/±5 V/0–10 V/0–5 V, 0–20 mA/4–20 mA
🧰 DN35-Hutschienenmontage, IP20
📄 GSD-Dateien für schnelle Integration
📊 Technische Daten
Modell
SM535S (SM53xS Serie)
Protokoll
Profinet-RT (Standalone-Slave)
Schnittstellen
2 × RJ45, 100 Mbit/s, max. Kabellänge 100 m (STP)
Versorgung
24 VDC (18–28 VDC), Verpolschutz & Surge-Absorption
Analoge Eingänge (AI)
4 Kanäle, 16-Bit; Spannung: ±10 V, ±5 V, 0–10 V, 0–5 V; Strom: 0–20 mA, 4–20 mA
Analoge Ausgänge (AO)
4 Kanäle, 16-Bit; Spannung: ±10 V; Strom: 0–20 mA
Digitalbereiche
Bipolar: −32000…32000 oder −27648…27648 · Unipolar: 0…32000 oder 0…27648
IO-Reaktionszeit
ab 2 ms
Anzeige
Power (grün), NET (grün), SF (rot), IO (grün)
Adressierung
Gerätename & IP automatisch oder manuell vom Master
Teilnehmer je Segment
bis 255 (abhängig vom Master)
Erweiterbarkeit
Keine internen Bus-Erweiterungen
Montage / Schutz
DN35-Hutschiene, IP20
Abmessungen
27 × 94 × 114 mm (L × B × H)
Umgebung
Temperatur −20…+60 °C · Feuchte 5–90 % (nicht kondensierend) · Höhe < 2000 m
🔧 Produktmerkmale
🔌 2× RJ45 (100 Mbit/s) – robuste Kommunikation
🎛️ 4 AI & 4 AO mit 16-Bit – präzise Mess-/Stellsignale
🛡️ Isolation & Schutz: Verpolung, Überspannung, Surge
🧭 Drehschalter zum Werksreset
📁 GSD-Dateien verfügbar für schnelle Inbetriebnahme
📦 Lieferumfang
1 × OreluxTEC SM535S Profinet RT Modul
Steckbare Klemmen
GSD/Handbuch (digitaler Download)
Kompatibel mit gängigen SPS-Systemen; detaillierte Stromaufnahme je Modell siehe Handbuch.
1 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
