9 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Delta AFB0812SHE-F00 ist ein leistungsstarker 80-mm-Axiallüfter mit 3-Pin-Anschluss und integriertem Tachosignal. Mit 5000 RPM, hohem Luftdurchsatz und langlebigem Kugellager eignet er sich ideal für Industrieanwendungen, Server-Systeme und kompakte Hochleistungs-Kühlungen.
Durch die 38 mm Bauhöhe erzeugt dieser Lüfter deutlich mehr statischen Druck als Standard-25-mm-Modelle.
⭐ Hauptmerkmale
✔ 80 × 80 × 38 mm High-Speed Bauform✔ 12 V DC Betrieb✔ 3-Pin Anschluss (mit Tacho)✔ Kugellager (Ball Bearing)✔ Hoher Luftstrom: 72.76 CFM✔ 70.000 h Lebensdauer @ 40°C✔ Dauerbetriebsfähig
⚙️ Technische Daten
Parameter
Wert
Modell
AFB0812SHE-F00
Serie
AFB
Baugröße
80 × 80 × 38 mm
Spannung
12 V DC
Spannungsbereich
6.0 – 13.8 V
Stromaufnahme
0.68 A
Leistung
8.16 W
Drehzahl
5000 RPM
Luftstrom
72.76 CFM (2.060 m³/min)
Statischer Druck
0.547 inH₂O
Geräuschpegel
46.0 dB(A)
Lager
Kugellager
Anschluss
3-Pin (Tacho)
Betriebstemperatur
-10°C bis +70°C
Gewicht
156 g
Lebensdauer
70.000 h @ 40°C
🔌 3-Pin Anschlussbelegung
Schwarz → GND
Rot → +12 V
Gelb → Tachosignal (RPM-Ausgang)
Hinweis: Keine PWM-Drehzahlregelung – konstante Drehzahl (Spannungsregelung möglich).
🏭 Typische Anwendungen
Industrie-PCs
Server & Rack-Systeme
Schaltschrank-Kühlung
Netzteile & Wechselrichter
Mining-Systeme
Maschinenkühlung
Embedded Systeme
🔥 Vorteile der 38 mm Bauform
Höherer statischer Druck
Effiziente Kühlung bei dichten Kühlkörpern
Bessere Luftführung in geschlossenen Gehäusen
Stabil bei Dauerbetrieb
⚠️ Hinweis
Ein stabiles 12V-Netzteil mit mindestens 1A empfohlen.Nicht für 24V geeignet.
📦 Lieferumfang
1 × Delta AFB0812SHE-F00 80 mm Lüfter (3-Pin)
9 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
9 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Delta AFB1212SHE-F00 ist ein leistungsstarker 120-mm-Axiallüfter mit 3-Pin-Anschluss und integriertem Tachosignal. Mit 3700 RPM, hohem Luftdurchsatz und langlebigem Kugellager ist er ideal für industrielle Anwendungen, Server-Systeme und leistungsstarke Kühlaufgaben.
Die 38 mm Bauhöhe sorgt für erhöhten statischen Druck – deutlich stärker als Standard-25-mm-Lüfter.
⭐ Hauptmerkmale
✔ 120 × 120 × 38 mm Industrie-Bauform✔ 12 V DC Betrieb✔ 3-Pin Anschluss mit Tachosignal✔ Kugellager (Ball Bearing)✔ Hoher Luftstrom: 151.85 CFM✔ 70.000 h Lebensdauer @ 40°C✔ Dauerbetriebsfähig
⚙️ Technische Daten
Parameter
Wert
Modell
AFB1212SHE-F00
Serie
AFB
Baugröße
120 × 120 × 38 mm
Spannung
12 V DC
Spannungsbereich
4.0 – 13.2 V
Stromaufnahme
1.05 A
Leistung
12.6 W
Drehzahl
3700 RPM
Luftstrom
151.85 CFM (4.300 m³/min)
Statischer Druck
0.571 inH₂O
Geräuschpegel
53.0 dB(A)
Lager
Kugellager
Anschluss
3-Pin (Tacho)
Betriebstemperatur
-10°C bis +60°C
Gewicht
256 g
Lebensdauer
70.000 h @ 40°C
🔌 3-Pin Anschlussbelegung
Schwarz → GND
Rot → +12 V
Gelb → Tachosignal (Drehzahlüberwachung)
Hinweis: Keine PWM-Regelung – konstante Drehzahl (Spannungsregelung möglich).
🏭 Typische Anwendungen
Server & Rack-Systeme
Industrie-PCs
Netzteile & Wechselrichter
Mining-Systeme
Schaltschrank-Kühlung
Hochleistungs-LED-Systeme
Maschinenkühlung
🔥 Vorteile der 38 mm Bauform
Höherer statischer Druck als 25 mm Lüfter
Bessere Kühlung bei dichten Kühlkörpern
Stabile Leistung bei Dauerbetrieb
⚠️ Wichtiger Hinweis
Benötigt ein stabiles 12V-Netzteil mit mindestens 2A Reserve.Nicht direkt an 24V anschließen.
📦 Lieferumfang
1 × Delta AFB1212SHE-F00 120 mm Lüfter (3-Pin)
9 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
9 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Delta AUB0912VH-CX09 ist ein hochwertiger 92-mm-Industrie-Axiallüfter mit PWM-Drehzahlregelung und integriertem Tachosignal. Dank Superflo-Lagertechnologie bietet dieser Lüfter eine lange Lebensdauer, stabile Performance und zuverlässigen Dauerbetrieb.
Mit 67.8 CFM Luftstrom eignet er sich ideal für industrielle Steuerungen, Server, Netzteile und leistungsstarke Elektroniksysteme.
⭐ Hauptmerkmale
✔ 92 × 92 × 25,4 mm Baugröße✔ 12 V DC Betrieb✔ 4-Pin PWM (regelbare Drehzahl)✔ Tachosignal (RPM-Ausgang)✔ Superflo-Lager (lange Lebensdauer)✔ Industriequalität✔ 50.000 h @ 40°C
⚙️ Technische Daten
Parameter
Wert
Modell
AUB0912VH-CX09
Serie
AUB
Baugröße
92 × 92 × 25.4 mm
Spannung
12 V DC
Spannungsbereich
10.8 – 13.2 V
Stromaufnahme
0.38 A
Leistung
4.56 W
Drehzahl
3800 RPM
Luftstrom
67.80 CFM (1.920 m³/min)
Statischer Druck
0.302 inH₂O
Geräuschpegel
45.0 dB(A)
Lager
Superflo
Anschluss
4-Pin (PWM + Tach)
Betriebstemperatur
-10°C bis +60°C
Gewicht
99 g
Lebensdauer
50.000 h @ 40°C
🔌 4-Pin Anschlussbelegung
Schwarz → GND
Rot → +12 V
Gelb → Tachosignal (Drehzahlüberwachung)
Blau → PWM-Steuersignal
PWM ermöglicht eine präzise und energieeffiziente Drehzahlregelung.
🏭 Typische Anwendungen
Industrie-PCs
Steuerungsschränke
Netzteile
Server-Systeme
Medizintechnik
CNC-Steuerungen
Hochleistungs-Embedded Systeme
🔥 Vorteile der Superflo-Lagertechnik
Hohe Laufruhe
Gute Lebensdauer
Wartungsfrei
Stabil bei Dauerbetrieb
⚠️ Hinweis
Nur für 12 V DC geeignet.Nicht direkt an 24 V anschließen.
📦 Lieferumfang
1 × Delta AUB0912VH-CX09 92 mm PWM Lüfter
9 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Delta PFC1212DE-F00 ist ein leistungsstarker 120-mm-Axiallüfter für anspruchsvolle Industrie-, Server- und Hochleistungsanwendungen. Mit PWM-Steuerung, Tachosignal und einer beeindruckenden Förderleistung von über 250 CFM eignet sich dieser Lüfter ideal für Systeme mit hoher Wärmeentwicklung.
Typisch für die Delta PFC-Serie: hohe Drehzahl, robuste Kugellager-Technik und zuverlässiger Dauerbetrieb.
⭐ Highlights
✔ 120 × 120 × 38 mm High-Speed Lüfter✔ 12 V DC Betrieb✔ 4-Pin Anschluss (PWM + Tacho)✔ Extrem hoher Luftstrom: 252.85 CFM✔ Kugellager (Ball Bearing)✔ Industriequalität – 70.000 h @ 40°C✔ Ideal für Server, Mining, Industrieanlagen
⚙️ Technische Daten
Parameter
Wert
Modell
PFC1212DE-F00
Serie
PFC
Baugröße
120 × 120 × 38 mm
Spannung
12 V DC
Spannungsbereich
8.0 – 13.2 V
Stromaufnahme
4.00 A
Leistung
48 W
Drehzahl
5500 RPM
Luftstrom
252.85 CFM (7.160 m³/min)
Statischer Druck
1.412 inH₂O
Geräuschpegel
66.5 dB(A)
Lager
Kugellager (Ball)
Anschluss
4-Pin (PWM + Tach)
Betriebstemperatur
-10°C bis +60°C
Gewicht
380 g
Lebensdauer
70.000 h @ 40°C
🔌 4-Pin Anschlussbelegung
Schwarz → GND
Rot → +12V
Gelb → Tachosignal (RPM)
Blau → PWM Steuerung
PWM ermöglicht präzise Drehzahlregelung über Mainboard oder Controller.
🏭 Typische Anwendungen
Server & Rechenzentren
Mining-Rigs
Industrie-PCs
Netzteile & Wechselrichter
Lasersysteme
Maschinenkühlung
High-Performance DIY Projekte
🔥 Besonderheit der PFC-Serie
Die PFC-Serie gehört zu den leistungsstärksten 120-mm Lüftern von Delta. Mit 38 mm Tiefe liefert sie deutlich mehr statischen Druck als Standard-25-mm-Lüfter – ideal für:
dichte Kühlkörper
Luftkanäle
geschlossene Gehäuse
⚠️ Wichtiger Hinweis
Dieser Lüfter zieht bis zu 4A.Ein geeignetes 12V Netzteil mit ausreichender Stromreserve ist zwingend erforderlich.
Nicht für leise Desktop-PCs geeignet – primär für Industrieeinsatz.
📦 Lieferumfang
1 × Delta PFC1212DE-F00 120 mm PWM Lüfter
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
4 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der LC220 Gewichtssensor-Anzeiger ist ein professionelles Load Cell Display für 1–4 Wägezellen und bietet höchste Präzision bei der Gewichtsmessung. Mit Ausgängen 4–20 mA, 0–10 V und RS485 (Modbus RTU) sowie einem Relaisausgang eignet er sich ideal für Waagen, Dosieranlagen, Füllsysteme und industrielle Automatisierungen. Dank robustem Gehäuse, einfacher Schalttafelmontage und zuverlässiger Messgenauigkeit ist der LC220 die perfekte Lösung für alle Anwendungen, die einen präzisen Gewichtssensor mit Anzeige und Steuerungsfunktion erfordern.
⚙️ Technische Daten – LC220 Gewichtsanzeige
Parameter
Wert
Modell
LC220 Gewichtsanzeige / Load Cell Display
Eingang
1–4 Wägezellen, mV-Signal
Anzeige
LED-Digitaldisplay, hohe Ablesegenauigkeit
Versorgungsspannung
AC 85–265 V
Ausgänge
4–20 mA, 0–10 V, RS485 (Modbus RTU)
Relaisausgang
3 × programmierbarer Relaisausgang
Genauigkeit
1/100.000 interne Auflösung
Funktionen
Tara, Null, Spitzenwert, Alarm, Grenzwertsteuerung
Kommunikation
RS485, Modbus RTU
Umgebungstemperatur
–10 °C bis +60 °C
Abmessungen
ca. 96 × 48 × 95 mm (Einbaugehäuse für Schalttafelmontage)
Material
Robustes ABS-Gehäuse
Montage
Schalttafel-Einbau (Frontmaß: 96×48 mm, Einbautiefe ca. 95 mm)
Lieferumfang:
1 × LC220 Gewichtsanzeige (Load Cell Display)
4 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Delta BFB0524HH-F00 ist ein kompakter 24V DC Radiallüfter (Blower) der BFB-Serie. Im Gegensatz zu klassischen Axiallüftern erzeugt dieses Modell einen höheren statischen Druck und eignet sich ideal für gerichtete Luftführung in engen Kanälen, Kühlkörpern oder geschlossenen Gehäusen.
Dank Kugellager-Technologie, integriertem Tachosignal und robuster Industriequalität ist dieser Lüfter für den Dauerbetrieb ausgelegt.
⭐ Highlights
✔ Original Delta Electronics BFB-Serie✔ 24V DC Betrieb✔ Radiallüfter / Blower Bauform✔ 3-Pin Anschluss mit Tachosignal✔ Hoher statischer Druck für kompakte Systeme✔ Kugellager (Ball Bearing)✔ Industriequalität
⚙️ Technische Daten
Parameter
Wert
Modell
BFB0524HH-F00
Serie
BFB
Lüftertyp
Radial (Blower)
Nennspannung
24 VDC
Spannungsbereich
14.0 – 27.6 VDC
Stromaufnahme
0.11 A
Leistung
2.64 W
Drehzahl
6500 RPM
Luftdurchsatz
4.59 CFM (0.130 m³/min)
Statischer Druck
0.866 inH₂O (22.00 mmH₂O)
Geräuschpegel
45.0 dB(A)
Lager
Kugellager
Anschluss
3-Leiter (Tach)
Abmessungen
51 × 51 × 15 mm
Gewicht
28 g
Betriebstemperatur
-10°C bis +70°C
Lebensdauer
50.000 Std. @ 40°C
🔌 Anschlussbelegung (3-Pin)
Rot → +24V
Schwarz → GND
Gelb → Tachosignal (RPM Feedback)
🏭 Typische Anwendungen
Projektoren
3D-Drucker Hotend-Kühlung
Embedded Systeme
Industrie-Steuerungen
Kompakte Netzteile
Luftkanal-Kühlung
Telekommunikationsgeräte
🔎 Axial vs. Blower – Kurz erklärt
Blower (Radiallüfter) erzeugen höheren Druck bei gerichteter Luftführung – ideal für Kühlkörper oder enge Luftkanäle.Axiallüfter hingegen bewegen größere Luftmengen bei geringerem Druck.
Dieses Modell ist optimal, wenn gezielte Kühlung in kompakten Systemen erforderlich ist.
📦 Lieferumfang
1 × Delta BFB0524HH-F00 24V Radiallüfter
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
9 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Parameter:
Modell: BFB1012VH
Größe: 97*94*33mm
Spannung: DC 12V
Spannung bereich: 7,0-12,6 V
Strom: 1,80 A
Leistung: 31,6 watt
Geschwindigkeit: 5300RPM
Wind: 46CFM
Druck: 2,814 zoll von wasser
Lärm: 64d-BA
Features: Unterstützung geschwindigkeit control funktion, intelligente PWM speed control funktion
Merkmale Wartung-freies doppel kugellager, lange lebensdauer, und ausreichende kühlung luftstrom und wind
Lieferumfang:
1 x Lüfter
9 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Temperatur-Signalwandler HDTW-Serie
Der Signalwandler der HDTW-Serie isoliert, wandelt und verteilt Thermoelement- (TC) und Widerstandsthermometer-Signale (RTD) in standardisierte Strom- oder Spannungssignale. Zusätzlich ist auch ein 1:1-Ausgang (direkte Weiterleitung) möglich.
Dank dreifacher galvanischer Trennung zwischen Eingang, Ausgang und Versorgungsspannung bietet das Gerät höchste Stabilität, Störsicherheit und Zuverlässigkeit für den Einsatz in industriellen Automatisierungsumgebungen.
Die Wandler sind mit intelligenter Online-Selbstdiagnose ausgestattet, arbeiten mit niedrigem Energieverbrauch, schneller Reaktion und hervorragenden Temperatureigenschaften. Sie eignen sich ideal zur Integration in DCS, SPS/PLC, SCADA und Messgeräte.
Vorteile auf einen Blick
Unterstützt Thermoelemente (K, J, T, B, S, R, N, E, WRe u.a.)
Unterstützt RTDs (Pt100, Pt1000, Cu50, Cu100, BA1, BA2 u.a.)
Galvanische Isolation zwischen Eingang, Ausgang und Stromversorgung
Selbstdiagnose für stabile und sichere Signalübertragung
Hohe Genauigkeit: ±0,1% F.S.
Sehr geringer Temperaturdrift: ≤40 ppm/°C
Schnelle Reaktion: ≤500 ms
Flexibel: Strom- und Spannungsausgänge oder 1:1-Ausgang (TC/RTD)
Für DIN-Schiene geeignet
Industriequalität nach IEC61326-1 (EMV)
Technische Spezifikationen
Kategorie
Details
Modellreihe
HDTW
Genauigkeit
±0,1 % F.S. (bei 25°C ± 2°C)
Reaktionszeit
≤500 ms
Temperaturdrift
≤40 ppm/°C
Ausgangsripple
<5 mV
Eingangssignale (TC)
K, E, S, B, J, T, R, N, WRe3/25, WRe5/26 u.a.
Eingangssignale (RTD)
Pt100, Pt1000, Cu50, Cu100, BA1, BA2 u.a.
Ausgangssignale
4-20mA; 0-20mA; 0-5V; 0-10V; 1:1 Thermoelement; 1:1 RTD
Lastwiderstand Stromausgang
≤600 Ω (bei 4-20mA); ≤1 kΩ (bei ±10mA)
Lastwiderstand Spannungsausg.
≥1 MΩ (0-5V); ≥2 MΩ (0-10V)
Versorgungsspannung
DC 18–32V
Leistungsaufnahme
DC 24V: 0,7W (1in1out) / 1,3W (2in2out)
Isolation
≥2500 VAC, 1 min, 1 mA
Isolationswiderstand
≥100 MΩ
Kanalkonfigurationen
1in/1out, 1in/2out, 2in/2out
Betriebstemperatur
-20°C bis +60°C
Schutzklasse
IP20 (für Schaltschrankmontage)
Abmessung: 110mm x 117mm x 17 mm
Lieferumfang:
1 x Temperatur-Signalwandler HDTW (nach Auswahl)
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Optoelektronischer Encoder: Optischer Drehgeber NPN Open Circuit Inkrementalgeber
Der optoelektronische Encoder ist ein hochpräziser optischer Drehgeber, der mithilfe von Lichtstrahlen die Drehbewegungen in digitale Signale umwandelt. Dieser Encoder ist in verschiedenen Auflösungen erhältlich, darunter 1024 Pulse pro Umdrehung (p/r), 600 p/r und 360 p/r. Besonders hervorzuheben ist die Singlernphase mit 600 Impulsen pro Umdrehung. Durch die Verwendung von zwei Phasen, A und B, wird eine Frequenzverdopplung ermöglicht, wodurch bis zu 2400 Impulse pro Umdrehung erreicht werden können.
Der optische inkrementelle Drehgeber (Rotary Encoder) ermöglicht die präzise Erfassung von Drehbewegungen und Drehzahlen. Durch die optoelektronische Abtastung erzeugt der Encoder zwei phasenversetzte Ausgangssignale (A/B Quadratur-Signal), wodurch sowohl die Drehrichtung als auch die Position zuverlässig bestimmt werden können.
Der Encoder eignet sich hervorragend für CNC-Maschinen, Servoantriebe, Schrittmotoren, SPS-Steuerungen, Arduino-, ESP32-, Raspberry Pi-Projekte sowie industrielle Automatisierungssysteme.
Je nach Anwendung ist der Encoder in verschiedenen Auflösungen von 50 bis 5000 Impulsen pro Umdrehung (PPR) erhältlich.
📦 Varianten
Variante
Auflösung
50 PPR
50 Impulse/Umdrehung
360 PPR
360 Impulse/Umdrehung
600 PPR
600 Impulse/Umdrehung
1024 PPR
1024 Impulse/Umdrehung
2048 PPR
2048 Impulse/Umdrehung
5000 PPR
5000 Impulse/Umdrehung
Hinweis: Durch die Auswertung beider Kanäle (Quadratur A/B) können je nach Auswerteelektronik bis zu 4-fache Zählauflösung (4× PPR) erreicht werden.
📊 Technische Daten
Eigenschaft
Wert
Produkttyp
Optischer Inkrementalgeber
Versorgungsspannung
DC 5–24 V
Ausgang
A/B Quadratur
Ausgangstyp
NPN Open Collector
Signalform
Rechtecksignal
Kanäle
A + B
Max. Drehzahl
5000 U/min
Max. Ausgangsfrequenz
20 kHz
Wellenmaterial
Metall
Wellendurchmesser
6 mm
Wellenlänge
13 mm
Gehäusedurchmesser
38 mm
Gehäuselänge
35,5 mm
Kabellänge
ca. 1,5 m
📈 Auflösungsvergleich
Variante
Impulse/Umdrehung
Maximale Quadratur-Auswertung (4×)
50 PPR
50
200 Counts
360 PPR
360
1440 Counts
600 PPR
600
2400 Counts
1024 PPR
1024
4096 Counts
2048 PPR
2048
8192 Counts
5000 PPR
5000
20000 Counts
🔌 Anschlussbelegung
Kabelfarbe
Funktion
Rot
Versorgung +V (5–24 V)
Schwarz
GND (0 V)
Grün
Kanal A
Weiß
Kanal B
⚙️ Eigenschaften
Optische Positionsmessung
Inkrementeller Drehgeber
Zwei phasenversetzte Ausgangssignale (A/B)
NPN Open-Collector-Ausgang
Hohe Messgenauigkeit
Hohe Auflösung
Hohe Drehzahl bis 5000 U/min
Robustes Metallgehäuse
Lange Anschlussleitung
Verschleißarme optische Abtastung
🚀 Vorteile
✔ Präzise Positions- und Drehzahlerfassung
✔ Erkennung der Drehrichtung
✔ Hohe Signalstabilität
✔ Große Auswahl an Auflösungen
✔ Einfache Integration
✔ Industrietauglich
✔ Lange Lebensdauer
✔ Für Mikrocontroller und SPS geeignet
🎯 Einsatzbereiche
CNC-Fräsmaschinen
CNC-Drehmaschinen
Servoantriebe
Schrittmotorsteuerungen
Robotik
Fördertechnik
Automatisierungstechnik
Industrieanlagen
Arduino-Projekte
ESP32-Projekte
Raspberry Pi
SPS (PLC)
Drehzahlmessung
Positionserfassung
Mess- und Prüftechnik
💡 Funktionsprinzip
Der Encoder erzeugt zwei um 90° phasenverschobene Rechtecksignale (Quadratur A/B).
Dadurch können Steuerungen:
die Drehrichtung erkennen
die Drehzahl berechnen
die Position bestimmen
die Auflösung vervielfachen (Quadraturauswertung)
Je höher die PPR-Zahl, desto feiner ist die Positionsauflösung.
⚠️ Wichtige Hinweise
Der Ausgang ist als NPN Open Collector ausgeführt.
Für den Betrieb sind Pull-up-Widerstände erforderlich (intern oder extern).
A- und B-Ausgänge niemals direkt mit VCC verbinden, da dies die Ausgangstransistoren beschädigen kann.
Versorgungsspannung: 5–24 V DC.
Maximale Ausgangsfrequenz von 20 kHz beachten.
Technische Details:
- Stromversorgung: Der Encoder benötigt eine DC-Spannung im Bereich von 5 bis 24 Volt, was ihn flexibel für unterschiedliche Anwendungen macht.
- Welle: Die Welle hat eine Größe von 6 x 13 mm (0.23 x 0.51 Zoll), perfekt für den Einsatz in kompakten Maschinen.
- Größe des Encoders: Mit einer Abmessung von 38 x 35,5 mm (1.49 x 1.39 Zoll) bietet der Encoder eine kompakte Lösung für viele Anwendungen.
- Ausgang: Der Encoder verfügt über einen A-B 2-Phasen-Ausgang, der in Form einer rechteckigen orthogonalen Impulsschaltung bereitgestellt wird. Die Ausgänge sind als NPN open collector konzipiert und erfordern eine sorgfältige Handhabung, um Schäden an den Triode-Ausgängen zu vermeiden.
- Maximale mechanische Geschwindigkeit: Der Encoder kann bis zu 5000 U/min erreichen und unterstützt somit hohe Drehzahlen.
- Antwortfrequenz: Er bietet eine Antwortfrequenz von 0 bis 20 kHz, was eine schnelle Signalverarbeitung ermöglicht.
- Kabellänge: Mit einer Kabellänge von 1,5 Metern bietet der Encoder ausreichend Spielraum für die Installation.
Wichtiger Hinweis: Die A- und B-Phase-Ausgänge dürfen nicht direkt mit VCC verbunden werden, da dies zu einer Beschädigung der Triode-Ausgänge führen kann.
Insgesamt stellt dieser optoelektronische Encoder eine zuverlässige und präzise Lösung für Anwendungen dar, die eine genaue Drehpositionierung erfordern.
Power quelle: DC5-24V
Welle: 6 * 13 mm/0.23*0.51"
Größe: 38 * 35,5 mm/1.49*1.39"
Ausgang: A B 2 Phase Ausgang rechteckigen orthogonalen Impulsschaltung, der Ausgang für die NPN open collector Ausgang Typ
Maximale mechanische Geschwindigkeit: 5000 R / min
Antwort Frequenz: 0-20kHz
Kabellänge: 1,5 Meter
Verbindung:
Grün = A Phase,
Weiß = B Phase,
Rot = Vcc Power +
Schwarz = V0
Lieferumfang:
1 x Stück
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
20 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen

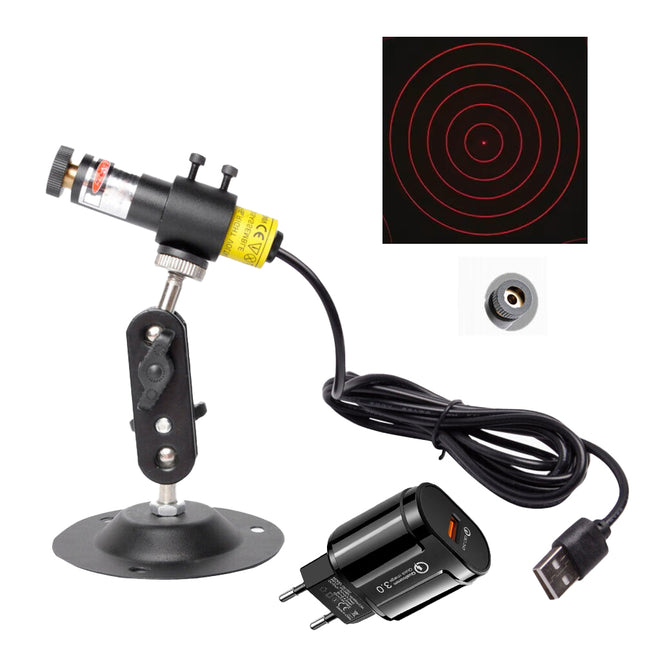

Das USB Five Ring Lasermodul projiziert fünf konzentrische Laserringe und eignet sich hervorragend für präzise Kalibrierungs-, Mess- und Positionierungsaufgaben.
Die konzentrischen Ringe ermöglichen eine exakte Kontrolle von Abständen, Rundlauf, Zentrierung und optischer Ausrichtung. Dadurch ist dieses Lasermodul ideal für industrielle Anwendungen, Messsysteme, Robotik, Bildverarbeitung sowie Forschung und Entwicklung.
⭐ Highlights
✅ Five Ring Projektion (5 konzentrische Laserringe)
✅ 5 mW Hochleistungs-Laser
✅ Rot (650 nm), Grün (520 nm) oder Blau (450 nm)
✅ Einstellbarer Fokus
✅ USB Plug & Play
✅ Flexible Halterung mit Schwanenhals
✅ Robustes 12-mm-Aluminiumgehäuse
✅ Ideal für Kalibrierung, Vermessung, Bildverarbeitung, Robotik und Industrieautomation
Dank des einstellbaren Fokus lässt sich die Ringprojektion optimal an unterschiedliche Arbeitsabstände anpassen. Die mitgelieferte flexible Halterung sorgt für eine einfache Montage und präzise Justierung.
Das Lasermodul wird direkt über USB 5 V betrieben und ist sofort einsatzbereit. Zur Auswahl stehen die Laserfarben Rot (650 nm), Grün (520 nm) und Blau (450 nm).
📦 Varianten
Variante
Laserfarbe
Wellenlänge
Sichtbarkeit
Typische Anwendung
🔴 Rot
650 nm
Rot
Sehr gut
Zentrierung, Kalibrierung, Maschinenbau
🟢 Grün
520 nm
Grün
Hervorragend
Vermessung, Justage, Robotik, Tageslicht
🔵 Blau
450 nm
Blau
Sehr gut
Labor, Messtechnik, Spezialanwendungen
📊 Technische Daten
Eigenschaft
Wert
Produkttyp
USB Laser Positioniermodul
Projektion
Five Ring (5 konzentrische Laserringe)
Ausgangsleistung
5 mW
Laserfarbe
Rot / Grün / Blau (je nach Auswahl)
Wellenlänge
650 nm / 520 nm / 450 nm
Betriebsspannung
DC 3–5 V (USB 5 V empfohlen)
Stromaufnahme
< 50 mA
Fokus
Einstellbar
Lasermodul-Durchmesser
12 mm
Gehäusematerial
Aluminium
Kabellänge
ca. 1 m
Stromversorgung
USB
Halterung
Flexibler Schwanenhals mit Standfuß
⚙️ Eigenschaften
Präzise Five Ring-Projektion
Fünf konzentrische Laserringe
Einstellbarer Fokus
USB Plug & Play
Leistungsstarker 5 mW Laser
Standard 12 mm Lasermodul
Flexible Halterung mit Schwanenhals
Robustes Aluminiumgehäuse
Energieeffizient und langlebig
🚀 Vorteile
✔ Fünf konzentrische Referenzringe
✔ Ideal für Zentrierung und Kalibrierung
✔ Gleichmäßige Ringprojektion
✔ Hohe Sichtbarkeit
✔ Einfache USB-Stromversorgung
✔ Flexible Montage
✔ Fokus individuell einstellbar
✔ Für Dauerbetrieb geeignet
🎯 Einsatzbereiche
Kalibrierung von Kameras
Vermessung
Robotik
Maschinenbau
Industrieautomation
Bildverarbeitung
Laserausrichtung
Mess- und Prüftechnik
Qualitätskontrolle
Forschung und Entwicklung
Laboranwendungen
Positioniersysteme
💡 Warum Five Ring?
Die Five Ring-Projektion erzeugt fünf konzentrische Laserringe, die als präzise Referenz für Mess-, Zentrier- und Kalibrierungsaufgaben dienen.
Typische Anwendungen:
Zentrierung von Werkstücken
Rundlaufkontrolle
Abstandsmessung
Optische Kalibrierung
Kamerajustage
Positionierung von Bauteilen
Vermessung und Qualitätskontrolle
🌈 Welche Laserfarbe wählen?
Farbe
Vorteile
🟢 Grün (520 nm)
Beste Sichtbarkeit bei Tageslicht, ideal für Vermessung und Kalibrierung
🔴 Rot (650 nm)
Industriestandard für Maschinenbau und Positionierung
🔵 Blau (450 nm)
Hoher Kontrast auf hellen Oberflächen, geeignet für Labor- und Spezialanwendungen
⚠️ Sicherheitshinweise
Laserstrahl niemals direkt in die Augen richten.
Nicht auf Personen oder Tiere zielen.
Außer Reichweite von Kindern aufbewahren.
Nur in geeigneten Arbeitsumgebungen verwenden.
Nationale Vorschriften für Laserprodukte beachten.
Laserklasse abhängig von der jeweiligen Ausführung.
📦 Lieferumfang
1 × USB Five Ring Lasermodul (Farbe nach Auswahl)
1 × Flexible Halterung mit Schwanenhals
1 × USB 5 V Netzteil
20 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
20 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Das USB Frame View Lasermodul projiziert einen präzisen rechteckigen Laserrahmen und eignet sich ideal zur Markierung von Arbeitsbereichen, Kamerasichtfeldern und Messflächen.
Die rechteckige Projektion ermöglicht eine exakte Ausrichtung von Bauteilen, Kameras und Maschinen und eignet sich besonders für Machine Vision, Bildverarbeitung, Industrieautomation, Qualitätskontrolle sowie Positioniersysteme.
Dank des einstellbaren Fokus lässt sich die Rahmengröße optimal an unterschiedliche Arbeitsabstände anpassen. Die mitgelieferte flexible Halterung ermöglicht eine schnelle Montage und präzise Ausrichtung.
Das Lasermodul wird bequem über USB 5 V betrieben und ist sofort einsatzbereit. Je nach Anwendung stehen die Laserfarben Rot (650 nm), Grün (520 nm) oder Blau (450 nm) zur Auswahl.
📦 Varianten
Variante
Laserfarbe
Wellenlänge
Sichtbarkeit
Typische Anwendung
🔴 Rot
650 nm
Rot
Sehr gut
Maschinenbau, Positionierung, Kamerarahmen
🟢 Grün
520 nm
Grün
Hervorragend
Bildverarbeitung, Vermessung, Robotik
🔵 Blau
450 nm
Blau
Sehr gut
Labor, Messtechnik, Spezialanwendungen
📊 Technische Daten
Eigenschaft
Wert
Produkttyp
USB Laser Positioniermodul
Projektion
Frame View (rechteckiger Laserrahmen)
Ausgangsleistung
5 mW
Laserfarbe
Rot / Grün / Blau (je nach Auswahl)
Wellenlänge
650 nm / 520 nm / 450 nm
Betriebsspannung
DC 3–5 V (USB 5 V empfohlen)
Stromaufnahme
< 50 mA
Fokus
Einstellbar
Lasermodul-Durchmesser
12 mm
Gehäusematerial
Aluminium
Kabellänge
ca. 1 m
Stromversorgung
USB
Halterung
Flexibler Schwanenhals mit Standfuß
⚙️ Eigenschaften
Präzise Frame View-Projektion
Rechteckiger Laserrahmen
Einstellbarer Fokus
USB Plug & Play
Leistungsstarker 5 mW Laser
Standard 12 mm Lasermodul
Flexible Halterung mit Schwanenhals
Robustes Aluminiumgehäuse
Energieeffizient und langlebig
🚀 Vorteile
✔ Exakte Projektion eines rechteckigen Arbeitsbereichs
✔ Ideal für Kamerakalibrierung und Bildverarbeitung
✔ Hohe Sichtbarkeit
✔ Einfache USB-Stromversorgung
✔ Flexible Montage
✔ Fokus individuell einstellbar
✔ Für Dauerbetrieb geeignet
🎯 Einsatzbereiche
Kamerakalibrierung
Machine Vision
Bildverarbeitung
Industrieautomation
Robotik
CNC-Maschinen
Positioniersysteme
Qualitätskontrolle
Vermessung
Labor und Forschung
Montagehilfen
Automatisierte Fertigung
💡 Warum Frame View?
Die Frame View-Projektion erzeugt einen rechteckigen Laserrahmen, der das Sichtfeld oder den Arbeitsbereich exakt markiert. Dadurch eignet sich dieses Lasermodul hervorragend für Anwendungen, bei denen Objekte innerhalb eines definierten Bereichs positioniert, geprüft oder vermessen werden.
Typische Anwendungen:
Kamerasichtfeld markieren
Bildverarbeitungssysteme
Positionierung von Werkstücken
Maschinenjustage
Qualitätskontrolle
Automatisierte Fertigung
Kalibrierung von Vision-Systemen
🌈 Welche Laserfarbe wählen?
Farbe
Vorteile
🟢 Grün (520 nm)
Beste Sichtbarkeit bei Tageslicht, ideal für Machine Vision und Vermessung
🔴 Rot (650 nm)
Industriestandard für Positionierungs- und Montageaufgaben
🔵 Blau (450 nm)
Hoher Kontrast auf hellen Oberflächen, ideal für Labor- und Spezialanwendungen
⚠️ Sicherheitshinweise
Laserstrahl niemals direkt in die Augen richten.
Nicht auf Personen oder Tiere zielen.
Außer Reichweite von Kindern aufbewahren.
Nur in geeigneten Arbeitsumgebungen verwenden.
Nationale Vorschriften für Laserprodukte beachten.
Laserklasse abhängig von der jeweiligen Ausführung.
📦 Lieferumfang
1 × USB Frame View Lasermodul (Farbe nach Auswahl)
1 × Flexible Halterung mit Schwanenhals
1 × USB 5 V Netzteil
20 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Dieses hochwertige USB-Lasermodul eignet sich ideal für präzise Positionierungs-, Ausrichtungs- und Markierungsaufgaben in Industrie, Werkstatt, Labor, Maschinenbau und DIY-Projekten.
Das Lasermodul besitzt eine Ausgangsleistung von 5 mW, einen einstellbaren Fokus sowie eine stabile USB-5V-Stromversorgung. Dank der mitgelieferten flexiblen Halterung lässt sich der Laser schnell montieren und exakt ausrichten.
Je nach Anwendung stehen verschiedene Laserfarben und Strahlprojektionen zur Auswahl – von Punkt- und Kreuzprojektionen bis hin zu Gittern oder konzentrischen Kreisen.
Ideal für CNC-Maschinen, Kamerasysteme, Laserausrichtung, Robotik, Automatisierung und Positionieraufgaben.
📦 Varianten
Variante
Laserfarbe
Wellenlänge
Strahlprojektion
Typische Anwendung
Circle Cross
🟢 Grün
520 nm
Kreis mit Kreuz
Zentrieren, Positionieren, Ausrichten
Frame-View
🟢 Grün
520 nm
Rechteckiger Rahmen
Arbeitsbereich markieren, Kamerasysteme
Five Ring
🟢 Grün
520 nm
Fünf konzentrische Kreise
Kalibrierung, Abstandskontrolle, Justage
Grid
🟢 Grün
520 nm
Gitternetz
Vermessung, CNC, Robotik, Maschinenbau
Grid
🔴 Rot
650 nm
Gitternetz
Vermessung, Positionierung, Laserausrichtung
Five Ring
🔴 Rot
650 nm
Fünf konzentrische Kreise
Zentrierung, Mess- und Kalibrieraufgaben
Frame-View
🔴 Rot
650 nm
Rechteckiger Rahmen
Flächenmarkierung und Positionierung
Circle Cross
🔴 Rot
650 nm
Kreis mit Kreuz
Zentrieren, Ausrichten, Montagehilfen
📊 Technische Daten
Eigenschaft
Wert
Produkttyp
USB Laser Positioniermodul
Ausgangsleistung
5 mW
Laserfarbe
Rot (650 nm) oder Grün (520 nm)
Betriebsspannung
DC 3–5 V (USB 5 V empfohlen)
Stromaufnahme
< 50 mA
Fokus
Einstellbar
Moduldurchmesser
12 mm
Kabellänge
ca. 1 m
Versorgung
USB 5 V
Halterung
Flexarm inklusive
⚙️ Eigenschaften
Leistungsstarkes 5 mW Lasermodul
USB Plug & Play
Einstellbarer Fokus
Standard Ø12 mm Lasergehäuse
Flexible Halterung für präzise Ausrichtung
Geringer Stromverbrauch
Kompakte Bauform
Sofort einsatzbereit
🚀 Vorteile
✔ Hohe Sichtbarkeit
✔ Präzise Laserprojektion
✔ Einstellbarer Fokus
✔ Einfache USB-Stromversorgung
✔ Flexible Montage
✔ Robuste Bauweise
✔ Für Dauerbetrieb geeignet
🎯 Einsatzbereiche
CNC Maschinen
Laserausrichtung
Positioniersysteme
Maschinenbau
Robotik
Automatisierung
Kamerakalibrierung
Vermessung
Labor
DIY Projekte
Modellbau
Laserpositionierung
💡 Welche Variante eignet sich wofür?
Projektion
Empfohlen für
Circle Cross
Zentrieren, Bohren, Ausrichten
Frame-View
Markierung von rechteckigen Arbeitsbereichen oder Kamerasichtfeldern
Five Ring
Abstandsmessung, Kalibrierung und optische Justage
Grid
Vermessung, CNC-Maschinen, Robotik und Positioniersysteme
Laserfarben
🟢 Grün (520 nm)
Höchste Sichtbarkeit
Ideal bei Tageslicht
Besonders geeignet für Positionierung und Vermessung
Bis 25 Meter
🔴 Rot (650 nm)
Bewährter Industriestandard
Preisgünstig
Ideal für Maschinen, Werkstätten und Laserpositionierung
Bis 10 Meter
⚠️ Sicherheitshinweise
Niemals direkt in den Laserstrahl blicken.
Laser nicht auf Personen oder Tiere richten.
Außer Reichweite von Kindern aufbewahren.
Nur in geeigneten Arbeitsumgebungen verwenden.
Örtliche Vorschriften für Laserprodukte beachten.
📦 Lieferumfang
1 × USB Lasermodul (Variante nach Auswahl)
1 × Flexible Halterung
1 × USB 5V Netzteil
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
5 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der SHT4x digitale Temperatur- und Feuchtigkeitssensor (SHT40 / SHT41 / SHT45) ist eine hochpräzise Lösung für Umweltmessung, IoT, Industrie und Smart Home Anwendungen.
✔ Hohe Präzision✔ Edelstahl Sonde✔ I2C kompatibel✔ 3 Varianten verfügbar
Die robuste Edelstahl-Sonde mit 1m Kabel ermöglicht Messungen auch in anspruchsvollen Umgebungen, während die I2C (IIC) Schnittstelle eine einfache Integration mit Arduino, ESP32, Raspberry Pi und anderen Mikrocontrollern ermöglicht.
📊 Technische Daten – Varianten Vergleich
Eigenschaft
SHT40
SHT41
SHT45
Temperatur Genauigkeit
±0,2°C
±0,2°C
±0,1°C (höchste Präzision)
Feuchtigkeit Genauigkeit
±1,8 % RH
±1,8 % RH
±1 % RH (beste Genauigkeit)
Temperaturbereich
-40 ~ 125°C
-40 ~ 125°C
-40 ~ 125°C
Feuchtigkeitsbereich
0 ~ 100 % RH
0 ~ 100 % RH
0 ~ 100 % RH
Reaktionszeit
6 s
6 s
6 s
Langzeit Drift
sehr gering
sehr gering
sehr gering
Anwendung
Standard
Verbesserte Version
High-End / Industrie
⚙️ Technische Daten (Allgemein)
Versorgungsspannung: 1,08V – 3,6V (kein 5V!)
Schnittstelle: I2C (IIC)
Stromverbrauch: ca. 0,5 µW
Kabellänge: 1 m
Sonde: Edelstahl (robust & langlebig)
🔌 Pinbelegung
Farbe
Funktion
Rot
VCC
Schwarz
GND
Gelb
SCL
Grün
SDA
🚀 Vorteile
Sehr hohe Messgenauigkeit
Edelstahl-Sonde für robuste Anwendungen
I2C Schnittstelle → einfache Integration
Geringer Stromverbrauch (ideal für IoT)
Langfristig stabile Messwerte
🎯 Einsatzbereiche
Smart Home & IoT
Wetterstationen
Industrie & Umweltmessung
Gewächshaus & Landwirtschaft
Serverräume & Klimakontrolle
🔄 Varianten
SHT40 → Standard Version
SHT41 → verbesserte Stabilität
SHT45 → höchste Präzision (empfohlen für Profis)
⚠️ Hinweise
Nicht direkt mit 5V betreiben!
I2C Pull-Up Widerstände ggf. erforderlich
Für genaue Messung freie Luftzirkulation beachten
Nicht in Wasser tauchen
📦 Lieferumfang
1 × SHT4x Sensor mit Edelstahl-Sonde (gewählte Variante)
5 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
20 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
✔ Einstellbare Spannung✔ Bis 3A Leistung✔ EU Stecker✔ Für Motoren & Lüfter
✔ Ideal zur Drehzahlregelung von DC Motoren & Lüftern
Dieses einstellbare AC/DC Netzteil mit Spannungsregler eignet sich ideal zur flexiblen Stromversorgung von DC Motoren, Lüftern, Pumpen, LED-Systemen und DIY-Elektronikprojekten.
Über den integrierten Drehregler lässt sich die Ausgangsspannung stufenlos einstellen – perfekt zur Geschwindigkeitsregelung oder Leistungsanpassung verschiedenster Geräte.
Dank EU-Stecker, kompakter Bauform und stabiler Ausgangsspannung ist das Netzteil sofort einsatzbereit.
📊 Varianten
Variante
Ausgangsspannung
Max. Strom
Variante 1
3 – 12V DC
3A
Variante 2
3 – 24V DC
3A
📊 Technische Daten
Eigenschaft
Wert
Eingang
AC 100–240V / 50–60Hz
Ausgang
DC 3–12V oder 3–24V
Max. Strom
3A
DC-Stecker
5.5 × 2.5 mm
Kompatibilität
auch 5.5 × 2.1 mm
Polarität
Innen + / Außen –
Netzstecker
EU Stecker
Kabellänge
ca. 900 mm
Regelung
Stufenlos
⚙️ Eigenschaften
Einstellbare Ausgangsspannung
Integrierter Drehregler
Stabilisierte DC-Ausgabe
EMI-Filter gegen Störungen
Energieeffizient & kompakt
🚀 Vorteile
Flexible Spannungsanpassung
Ideal für Motorsteuerung
Sofort einsatzbereit
Breite Gerätekompatibilität
Sichere & stabile Stromversorgung
🎯 Einsatzbereiche
DC Motoren
Lüfter & Pumpen
LED Beleuchtung
RC & Modellbau
Arduino / ESP32 Projekte
DIY Elektronik
⚠️ Hinweise
Spannung vor Anschluss korrekt einstellen
Maximalstrom von 3A beachten
Nicht für Akkuladung geeignet
Polarität prüfen vor Nutzung
📦 Lieferumfang
✔️ 1 × Einstellbares AC/DC Netzteil (Variante nach Auswahl)
20 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
🧩 Produktbeschreibung
Dieses hochwertige DC Netzteil / Power Adapter bietet eine zuverlässige Stromversorgung für zahlreiche elektronische Geräte und DIY-Anwendungen.
Dank mehrerer Spannungsvarianten eignet sich das Netzteil ideal für LED-Strips, Router, Monitore, Kameras, Industrieelektronik, IoT-Projekte und viele weitere Geräte.
Der integrierte EU-Stecker ermöglicht eine sofortige Nutzung ohne zusätzlichen Adapter.
📊 Verfügbare Varianten
Variante
Ausgangsleistung
5V / 5A
25W
12V / 5A
60W
24V / 3A
72W
36V / 2A
72W
48V / 1.5A
72W
📊 Technische Daten
Eigenschaft
Wert
Eingangsspannung
AC 100–240V
Ausgang
DC (je nach Auswahl)
Steckertyp
EU Stecker
DC Anschluss
5.5 × 2.1 mm / 5.5 × 2.5 mm
Material
Kunststoff
Farbe
Schwarz
⚙️ Eigenschaften
Stabile Ausgangsspannung
Kompaktes & leichtes Design
Universell einsetzbar
Plug & Play Nutzung
Hohe Zuverlässigkeit
🚀 Vorteile
Für viele Geräte geeignet
Weltweit nutzbar (100–240V)
Energieeffizient & langlebig
Sofort einsatzbereit
Sichere Stromversorgung
🎯 Einsatzbereiche
LED Beleuchtung
Router & Netzwerkgeräte
Überwachungskameras
Monitore & Displays
Arduino / ESP32 Projekte
Industrie & DIY Elektronik
⚠️ Hinweise
Vor Kauf Spannung & Strom prüfen
Polarität beachten
Nur für passende DC-Geräte verwenden
📦 Lieferumfang
✔️ 1 × Netzteil (Variante nach Auswahl)
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
✔ 0–10V → 3.3V✔ Galvanische Trennung✔ DIN-Schiene✔ Industriequalität
✔ Ausgang = 0–3.3V (für MCU/ESP32 optimiert)
Der HDH-21 Spannungs-Transmitter ist ein präziser Signalwandler mit galvanischer Trennung, der 0–10V Eingangssignale sicher in 0–3.3V Ausgangssignale umsetzt.
Ideal für die Anpassung industrieller Signale an Mikrocontroller, SPS (PLC), DCS-Systeme oder Embedded-Anwendungen.Durch die hochwertige Isolation (2500VAC) schützt das Modul zuverlässig vor Störungen, Masseschleifen und Überspannungen.
Erhältlich in zwei Varianten:👉 1 Eingang / 1 Ausgang👉 2 Eingänge / 2 Ausgänge
📊 Varianten
Variante
Beschreibung
1 IN / 1 OUT
Einzelkanal Signalwandler
2 IN / 2 OUT
Zweikanal Version
📊 Technische Daten
Eigenschaft
Wert
Modell
HDH-21
Eingangssignal
0 – 10V DC
Ausgangssignal
0 – 3.3V DC
Versorgung
12V / 24V DC
Eingangswiderstand
≥ 300 kΩ
Ausgangslast (Spannung)
≥ 10 kΩ
Ausgangslast (Strom)
≤ 500 Ω
Stromverbrauch
≤ 30 mA
Genauigkeit
0.1 % F.S.
Reaktionszeit
≤ 10 ms
Temperaturdrift
0.005 % F.S./°C
Isolation
2500 VAC / 1 min
Isolationswiderstand
≥ 100 MΩ
Betriebstemperatur
-20°C bis +55°C
Montage
DIN-Schiene
📐 Abmessungen
Variante
Größe
1 IN / 1 OUT
103 × 25 × 45 mm
2 IN / 2 OUT
110 × 117 × 22 mm
⚙️ Funktionen
Galvanische Trennung zwischen Ein- und Ausgang
Präzise Spannungsumwandlung 0–10V → 0–3.3V
Schutz vor Störungen & Überspannung
Schnelle Signalverarbeitung
DIN-Schienenmontage
🚀 Vorteile
Ideal für Mikrocontroller (3.3V Systeme)
Industrietaugliche Isolation (2500VAC)
Hohe Genauigkeit (0.1%)
Stabile und rauscharme Signalübertragung
Einfache Integration in Steuerungssysteme
🎯 Einsatzbereiche
PLC / SPS Systeme
Industrieautomation
Prozesssteuerung
Sensor-Signalumwandlung
IoT & Embedded Systeme
⚠️ Wichtige Hinweise
Nur für DC Signale (0–10V) geeignet
Ausgang ist max. 3.3V (nicht für 5V Systeme ohne Anpassung)
Versorgungsspannung korrekt anschließen (12V / 24V)
📦 Lieferumfang
1 × HDH-21 Spannungswandler
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
4 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der papierlose 8-Kanal-Datenlogger ist ein professioneller Industrie-Recorder mit Farb-Touchscreen, der analoge Messwerte, Temperatur-, Strom-, Spannungs- und Prozesssignale zuverlässig erfasst, speichert und visualisiert.
Durch die Unterstützung zahlreicher Eingangssignale wie Thermoelemente, Pt100/Pt1000, 4–20 mA, 0–10 V sowie digitale Pulseingänge eignet sich der Recorder ideal für Industrieanlagen, Laboranwendungen, Energieüberwachung, Maschinenbau und Prozessautomatisierung.
Die integrierte 8 GB Speicherkarte ermöglicht Langzeitaufzeichnungen von über 2000 Tagen (bei 1-Minuten-Abtastung). Zusätzlich stehen umfangreiche Kommunikationsschnittstellen wie RS485 Modbus RTU, Ethernet Modbus TCP sowie optionale WLAN, 4G, LoRa und Thread zur Verfügung.
Der hochauflösende Touchscreen ermöglicht eine komfortable Bedienung sowie die grafische Darstellung von Messwerten, Trendkurven und Alarmmeldungen.
⭐ Highlights
✅ 8-Kanal papierloser Datenlogger
✅ Farb-Touchscreen
✅ Unterstützt Thermoelemente, Pt100, Pt1000
✅ Unterstützt 4–20 mA, 0–10 V und mV-Signale
✅ Bis zu 8 GB interner Datenspeicher
✅ Über 2000 Tage Datenspeicherung
✅ RS485 Modbus RTU
✅ Ethernet Modbus TCP
✅ Optional WLAN / 4G / LoRa / Thread
✅ Trenddiagramme und Datenaufzeichnung
✅ Alarmfunktion für jeden Kanal
✅ Hutschrank- bzw. Schalttafeleinbau
📊 Technische Daten
Allgemeine Daten
Eigenschaft
Wert
Produkttyp
Papierloser Datenlogger / Recorder
Display
Farb-Touchscreen
Kanäle
8 analoge Kanäle
Speicher
8 GB TF-Karte (intern)
Aufzeichnungsmodus
Zyklische Aufzeichnung
Aufzeichnungsintervall
1–9999 Sekunden einstellbar
Datenspeicherung
> 2000 Tage (1 Minute Intervall)
Kanalisolation
420 V
Leistungsaufnahme
≤ 5 VA
Gehäuse
Feuerfestes ABS
Schutzart
Schalttafeleinbau
Abmessungen
96 × 96 × 102 mm
Schalttafelausschnitt
92 × 92 mm
Betriebstemperatur
-20 bis +60 °C
Luftfeuchtigkeit
0–95 % RH (nicht kondensierend)
🔌 Spannungsversorgung
Versorgung
Wert
AC Versorgung
85–265 VAC
DC Versorgung
24–110 VDC (optional)
📥 Analoge Eingänge
Signaltyp
Unterstützte Bereiche
Strom
4–20 mA, 0–10 mA
Spannung
0–5 V, 0–10 V
Kleinspannung
±20 mV, ±100 mV
🌡 Unterstützte Temperatursensoren
Thermoelemente
Typ
Messbereich
K
-60 bis +1372 °C
J
-100 bis +1200 °C
E
-100 bis +1000 °C
T
-100 bis +400 °C
N
-100 bis +1300 °C
R
+400 bis +1768 °C
S
+400 bis +1768 °C
B
+400 bis +1820 °C
WRe5-26
bis +2315 °C
WRe25
unterstützt
Widerstandsthermometer
Typ
Messbereich
Pt100
-200 bis +660 °C
Pt1000
-200 bis +300 °C
📈 Messgenauigkeit
Signal
Genauigkeit
Spannung
bis ±0,05 % F.S.
Strom
bis ±0,005 % F.S.
Thermoelement
±0,05 % rdg.
Pt100 / Pt1000
±0,05 % rdg.
📟 Digitale Eingänge (optional)
Funktion
Wert
Anzahl
2–4 Kanäle
Frequenzmessung
0–15 kHz
Schalteingänge
Ja
Zählerfunktion
Bis 4.294.967.295 Impulse
🚨 Alarmfunktionen
Funktion
Beschreibung
Alarm pro Kanal
4 Alarmmodi
Obergrenzenalarm
Ja
Untergrenzenalarm
Ja
Maximalalarm
Ja
Minimalalarm
Ja
Relaisausgänge
2–4 Relais (NO)
Relaisbelastung
DC 30 V / 1 A
🌐 Kommunikation
Schnittstelle
Unterstützung
RS485
✔ Modbus RTU
Ethernet
✔ Modbus TCP
WLAN
Optional
4G
Optional
LoRa
Optional
Thread
Optional
📊 Datenaufzeichnung
Funktion
Beschreibung
Trendkurven
Echtzeit
Historische Daten
Ja
Langzeitaufzeichnung
Ja
Zyklischer Speicher
Ja
Datensicherung
Intern 8 GB TF
⚙️ Eigenschaften
Farb-Touchscreen
Papierlose Datenerfassung
Mehrkanal-Aufzeichnung
Langzeitspeicherung
Alarmverwaltung
Trenddiagramme
Mehrere Sensorarten gleichzeitig
Industriekommunikation
Hohe Messgenauigkeit
Einfache Bedienung
🎯 Typische Anwendungen
Industrieautomation
Prozessüberwachung
Temperaturüberwachung
Ofen- und Brennersteuerung
Labor- und Prüftechnik
Energie- und Leistungsmessung
Wasser- und Abwassertechnik
Umweltmesstechnik
Maschinenbau
Gebäudeautomation
Lebensmittelindustrie
Chemische Industrie
📦 Lieferumfang
1 × Papierloser 8-Kanal Recorder
1 × Montagezubehör
1 × Bedienungsanleitung
4 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Delta AFB0812SHB-F00 ist ein zuverlässiger 80 mm Axiallüfter der AFB-Serie mit 12 VDC Betriebsspannung. Dank Kugellager-Technologie, integriertem Tachosignal und solider Förderleistung eignet sich dieses Modell ideal für Industrie-PCs, Netzteile, Schaltschrankkühlung und allgemeine Elektronikanwendungen.
⭐ Highlights
✔ Original Delta Electronics AFB-Serie✔ 12V DC Betrieb✔ 3-Pin Anschluss mit Tachosignal✔ Kugellager (Ball Bearing)✔ 42.73 CFM Luftdurchsatz✔ Leiser Betrieb für Industrieklasse✔ 70.000 Stunden Lebensdauer
⚙️ Technische Daten
Parameter
Wert
Modell
AFB0812SHB-F00
Serie
AFB
Nennspannung
12 VDC
Spannungsbereich
7.0 – 13.8 VDC
Stromaufnahme
0.27 A
Leistung
3.24 W
Drehzahl
4000 RPM
Luftdurchsatz
42.73 CFM (1.210 m³/min)
Statischer Druck
0.216 inH₂O (5.49 mmH₂O)
Geräuschpegel
42.5 dB(A)
Lager
Kugellager
Anschluss
3-Leiter (Tach)
Abmessungen
80 × 80 × 15 mm
Gewicht
58 g
Betriebstemperatur
-10°C bis +70°C
Material Rahmen
Kunststoff
Material Rotor
Kunststoff
Lebensdauer
70.000 Std. @ 40°C
🔌 Anschlussbelegung (3-Pin)
Rot → +12V
Schwarz → GND
Gelb → Tachosignal (RPM Feedback)
🏭 Typische Anwendungen
Industrie-PCs
Netzteile
Schaltschrank-Kühlung
Router & Switches
3D-Drucker
LED-Treiber & Steuerungen
DIY & Elektronikprojekte
📦 Lieferumfang
1 × Delta AFB0812SHB-F00 80mm Lüfter
⚠️ Hinweis
Dieser Lüfter verfügt nicht über PWM-Steuerung, sondern über konstante Drehzahl mit Tachosignal-Ausgang zur Überwachung.
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Delta EFB0412MD-F00 ist ein hochwertiger 40-mm-Axiallüfter für kompakte Elektronik- und Industrieanwendungen. Mit 12 V DC Betrieb, langlebigem Kugellager und integriertem Tachosignal (3-Pin) eignet sich dieser Lüfter ideal für zuverlässige Dauer-Kühlung in engen Einbauräumen.
Typisch für die Delta EFB-Serie: hohe Effizienz, lange Lebensdauer und stabile Performance.
⭐ Hauptmerkmale
✔ Kompakte Baugröße: 40 × 40 × 20 mm✔ 12 V DC Betrieb✔ 3-Pin Anschluss mit Tachosignal✔ Kugellager (Ball Bearing)✔ Sehr leise: nur 24 dB(A)✔ Lange Lebensdauer: 70.000 Stunden @ 40°C✔ Wartungsfrei & industriefähig
⚙️ Technische Daten
Parameter
Wert
Modell
EFB0412MD-F00
Serie
EFB
Baugröße
40 × 40 × 20 mm
Spannung
12 V DC
Spannungsbereich
7.0 – 13.8 V
Stromaufnahme
0.06 A
Leistung
0.72 W
Drehzahl
6300 RPM
Luftstrom
7.17 CFM (0.203 m³/min)
Statischer Druck
0.218 inH₂O
Geräuschpegel
24.0 dB(A)
Lager
Kugellager
Anschluss
3-Pin (Tacho)
Betriebstemperatur
-10°C bis +70°C
Gewicht
33 g
Lebensdauer
70.000 h @ 40°C
🔌 3-Pin Anschlussbelegung
Schwarz → GND
Rot → +12 V
Gelb → Tachosignal (RPM-Ausgang)
Hinweis: Keine PWM-Drehzahlsteuerung – konstante Drehzahl. Über das Tachosignal kann die Drehzahl überwacht werden.
🏭 Typische Anwendungen
Industrie-Steuerungen
Netzteile
Router & Switches
Mini-PCs
LED-Treiber
Embedded Systeme
3D-Drucker Elektronik
DIY Projekte
🔥 Vorteile gegenüber Gleitlager-Lüftern
Längere Lebensdauer
Bessere Temperaturbeständigkeit
Stabiler Dauerbetrieb
Geringerer Wartungsbedarf
📦 Lieferumfang
1 × Delta EFB0412MD-F00 40 mm Lüfter (3-Pin)
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
5 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Delta THD0948HE-A ist ein extrem leistungsstarker 48V DC Axiallüfter der THD-Serie. Entwickelt für professionelle Anwendungen mit hoher Wärmeentwicklung wie Server-Racks, Industrieanlagen und Telekommunikationssysteme.
Mit 182 CFM Luftdurchsatz, hohem statischem Druck (3.435 inH₂O) und PWM-Regelung eignet sich dieser Lüfter ideal für dichte Kühlkörper, Netzteile und geschlossene Gehäuse.
⭐ Highlights
✔ Original Delta Electronics THD-Serie✔ 48V Hochleistungs-Ausführung✔ 182.41 CFM Luftdurchsatz✔ 3.435 inH₂O statischer Druck✔ PWM-Drehzahlregelung✔ Tachosignal (RPM Feedback)✔ Kugellager (Ball Bearing)✔ 70.000 Std. Lebensdauer @ 40°C
⚙️ Technische Daten
Parameter
Wert
Modell
THD0948HE-A
Serie
THD
Nennspannung
48 VDC
Spannungsbereich
36.0 – 75.0 VDC
Stromaufnahme
1.50 A
Leistung
52.8 W
Drehzahl
13.500 RPM
Luftdurchsatz
182.41 CFM (5.167 m³/min)
Statischer Druck
3.435 inH₂O (87.24 mmH₂O)
Geräuschpegel
71.0 dB(A)
Lager
Kugellager
Anschluss
4-Leiter (PWM + Tach)
Baugröße
92 × 92 × 38 mm
Gewicht
215 g
Betriebstemperatur
-25°C bis +70°C
Lebensdauer
70.000 Std. @ 40°C
🔌 Anschlussbelegung (4-Pin PWM)
Rot → +48V
Schwarz → GND
Gelb → Tachosignal
Blau → PWM Steuerung
🏭 Typische Einsatzbereiche
Server & Rechenzentren
Industrie-PCs
Telekommunikation
Netzteile & Leistungselektronik
Hochleistungs-Umrichter
Schaltschrank-Kühlung
⚠️ Wichtiger Hinweis
Dies ist ein 48V Industrie-Lüfter mit hoher Leistungsaufnahme (52.8W).Nicht für Standard-12V-Systeme geeignet.Aufgrund der hohen Drehzahl ist der Geräuschpegel entsprechend hoch.
📦 Lieferumfang
1 × Delta THD0948HE-A 92mm 48V PWM Lüfter
5 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der Delta PFR1212DHE-SP00 ist ein extrem leistungsstarker 120-mm-Industrie-Axiallüfter mit PWM-Steuerung und Tachosignal. Entwickelt für Anwendungen mit hoher thermischer Last, bietet dieser Lüfter maximale Luftförderleistung bei robuster Industriequalität.
Mit über 254 CFM Luftstrom, 7400 RPM und langlebigem Kugellager ist er ideal für Server, Mining-Systeme, Netzteile und industrielle Kühlanwendungen.
⭐ Hauptmerkmale
✔ 120 × 120 × 38 mm Hochleistungs-Lüfter✔ 12 V DC Betrieb✔ 4-Pin PWM (drehzahlregelbar)✔ Sehr hoher Luftstrom: 254.34 CFM✔ Kugellager (Ball Bearing)✔ Industriequalität – 70.000 h @ 40°C✔ Hoher statischer Druck für dichte Kühlkörper
⚙️ Technische Daten
Parameter
Wert
Modell
PFR1212DHE-SP00
Serie
PFR
Baugröße
120 × 120 × 38 mm
Spannung
12 V DC
Spannungsbereich
8.0 – 13.2 V
Stromaufnahme
3.70 A
Leistung
44.4 W
Drehzahl
7400 RPM
Luftstrom
254.34 CFM (7.202 m³/min)
Statischer Druck
1.438 inH₂O
Geräuschpegel
68.5 dB(A)
Lager
Kugellager
Anschluss
4-Pin (PWM + Tacho)
Betriebstemperatur
-10°C bis +70°C
Gewicht
410 g
Lebensdauer
70.000 h @ 40°C
🔌 4-Pin Anschlussbelegung
Schwarz → GND
Rot → +12V
Gelb → Tachosignal (RPM)
Blau → PWM Signal
PWM erlaubt präzise Drehzahlregelung über Mainboard oder Controller.
🔥 Besonderheiten der PFR-Serie
Die PFR-Serie zählt zu den stärksten 120-mm Lüftern von Delta.Durch die 38-mm-Tiefe erzeugt dieser Lüfter:
Höheren statischen Druck als Standard-25-mm Lüfter
Effiziente Kühlung bei dichten Kühlkörpern
Stabile Leistung auch bei Dauerlast
🏭 Typische Einsatzbereiche
Server & Rack-Systeme
Mining-Rigs
Hochleistungs-Netzteile
Industrieanlagen
Wechselrichter
Laser- & Maschinenkühlung
HPC & Laborgeräte
⚠️ Wichtiger Hinweis
Dieser Lüfter benötigt ein leistungsstarkes 12V-Netzteil (mind. 5A empfohlen).Nicht für leise Desktop-PCs geeignet – primär für Industrieanwendungen.
📦 Lieferumfang
1 × Delta PFR1212DHE-SP00 120 mm PWM Lüfter
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Das KT02 Schrittmotor-Test- und Steuerungsmodul ist ein kompaktes und leistungsfähiges Werkzeug zur Ansteuerung, Prüfung und Parametrierung von Schrittmotor-Treibern.Es erzeugt STEP-Impulse (Puls/Frequenz) sowie Richtungs-Signale (DIR) und eignet sich ideal zum Testen von Schrittmotoren, Endstufen und CNC-Treibern ohne Mikrocontroller.
Dank stufenloser Frequenzregelung lassen sich Drehzahl und Laufruhe des Motors präzise einstellen. Das Modul ist perfekt für Labor, Werkstatt, Service, Entwicklung und DIY-Projekte.
⭐ Hauptmerkmale & Vorteile
✔ Erzeugt STEP- / Impuls- & PWM-Signale
✔ Stufenlose Frequenzregelung zur Drehzahlsteuerung
✔ Richtungsumschaltung (CW / CCW)
✔ Ideal als Schrittmotor-Tester
✔ Keine Programmierung erforderlich
✔ Kompatibel mit gängigen Stepper-Treibern (z. B. A4988, DRV8825, TB6600, DM542 usw.)
✔ Kompakte Bauform
✔ Sofort einsatzbereit – Plug & Play
✔ Geeignet für NEMA-Motoren & CNC-Anwendungen
⚙️ Funktionen
Frequenzerzeugung:Erzeugt präzise Impulse zur Steuerung der Motordrehzahl
PWM/STEP-Signal:Sauberes Rechtecksignal für externe Motortreiber
Richtungssteuerung:Umschaltung der Drehrichtung per Schalter/Taste
Motor-Testbetrieb:Ideal zum Prüfen von Motor, Treiber und Verkabelung
📊 Technische Daten
Parameter
Wert
Produkttyp
Schrittmotor Tester & PWM-Impuls-Generator
Modell
KT02
Signalarten
STEP / PWM / DIR
Frequenzregelung
Stufenlos
Steuerfunktionen
Drehzahl & Richtung
Anwendung
Schrittmotor-Test & Steuerung
Kompatible Treiber
A4988, DRV8825, TB6600, DM542 u. a.
Betrieb
Standalone (kein MCU nötig)
Bauform
Mini / kompakt
Montage
Labor / Test / DIY
(Hinweis: Das Modul steuert Treiber, nicht direkt den Motor.)
🔌 Typischer Anschluss
STEP / PUL → Eingang des Motortreibers
DIR → Richtungseingang des Treibers
GND → Masse
VCC → Versorgung des Moduls (je nach Version)
🧠 Typische Anwendungen
Test von Schrittmotor-Treibern
CNC-Achsentests
3D-Drucker-Service
Labor- & Entwicklungsarbeiten
Ausbildung & Schulung
DIY-Mechanik & Automation
Fehlersuche in Motion-Systemen
📦 Lieferumfang
1× KT02 Mini Schrittmotor Tester & PWM-Generator Modul
10 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der DTT433-RF-TCP ist ein industrietaugliches Funk-Übertragungssystem für analoge 0–10 V Signale, bestehend aus einem Sender (DTT433-TX) und einem Empfänger (DTT433-TCP).Er ermöglicht die kabellose Übertragung von bis zu vier analogen Kanälen über große Distanzen von bis zu 2.500 m (abhängig von der Antenne) – präzise, störungsarm und zuverlässig.
Der Empfänger stellt die Messwerte direkt über Modbus TCP (Ethernet) bereit und eignet sich ideal für SPS-Systeme, Industrie-PCs, Raspberry Pi, SCADA- und IoT-Anwendungen.
⭐ Hauptmerkmale
✔ 4-Kanal-Übertragung von 0–10 V Analogsignalen
✔ Kabellos bis 2,5 km Reichweite (freie Sicht, je nach Antenne)
✔ Modbus TCP (Ethernet) für SPS, IPC, SCADA & IoT
✔ Hohe Auflösung & Genauigkeit: 0,001 V
✔ Mehrkanalfähig: bis zu 25 Funk-Paare parallel ohne Interferenzen
✔ Empfänger kann mehrere Sender verwalten (Standard 5, erweiterbar)
✔ Industrie-Temperaturbereich: −30 °C bis +70 °C
✔ Webinterface über IP-Adresse
✔ SMA-K Antennenanschluss
🏭 Typische Anwendungen
Industrieautomation & Prozesssteuerung
Gebäude- & Energietechnik
Maschinen- und Anlagenüberwachung
Mobile oder temporäre Messsysteme
Nachrüstung bestehender Anlagen ohne neue Kabel
Sensoranbindung in schwer zugänglichen Bereichen(Keller, Hallen, Außenbereiche, Gebäude-zu-Gebäude)
🌐 Netzwerk & Kommunikation (Empfänger)
Merkmal
Wert
Ethernet-Chip
Protokoll
Modbus TCP
IP-Modus
DHCP oder statisch
Webinterface
Zugriff über IP-Adresse
Multi-Sender-Support
Standard bis 5 TX (erweiterbar)
Geräte im Funknetz
bis zu 25 Paare
Datenhaltung
Letzte Werte optional speicherbar
📶 Reichweite nach Antennentyp
E01-2G4M27D (High-Power): bis 2,5 km
NRF24L01+PA+LNA: bis 1 km
NRF24L01 Standard: bis 100 m
(jeweils bei freier Sicht)
🔧 Funktechnik – Allgemein
Frequenzbereich: 2400–2525 MHz
Datenrate: 250 kbps (Standard), bis 2 Mbit/s
Empfangsempfindlichkeit: –99 dBm
Störsichere ISM-Band-Übertragung
Jeder Funk-Paar arbeitet auf eigenem Kanal
📥 Sender – DTT433-TX (4-Kanal Analog)
Parameter
Wert
Versorgung
0–24 V DC
Eingangssignal
0–10 V analog
Kanäle
4
Genauigkeit
0,001 V
Temperaturbereich
−30 °C … +70 °C
Abmessungen
70 × 80 × 20 mm
Funkfrequenz
2400–2525 MHz
Antennen
E01-2G4M27D / NRF24L01
Max. Reichweite
2.5 km / 1 km / 100 m
Anschluss
Schraubklemmen
📤 Empfänger – DTT433-TCP (Ethernet / Modbus TCP)
Parameter
Wert
Versorgung
6–24 V DC
Ausgang
Modbus TCP (Ethernet)
Max. Geräte
bis 25
Temperaturbereich
−30 °C … +70 °C
Abmessungen
70 × 80 × 20 mm
Funkfrequenz
2400–2525 MHz
Antennen
E01-2G4M27D / NRF24L01
Netzwerk
RJ45 Ethernet
📦 Lieferumfang
1× DTT433-TX Sender (4-Kanal 0–10 V)
1× DTT433-TCP Empfänger (Modbus TCP)
1× Antenne (je nach Auswahl)
Anschlussklemmen / Terminalblöcke
Bedienanleitung
⚙️ Optional & Anpassbar
Weitere Antennentypen
Mehrere gleichzeitig betriebene Funk-Paare
Industrie- oder Sondergehäuse
Erweiterte Sender-Anzahl pro Empfänger
Kundenspezifische Konfiguration
✅ Vorteile
Kein Verlegen von Signalkabeln nötig
Sehr hohe Messgenauigkeit
Schnelle Integration in bestehende Systeme
Zuverlässige Funktechnik für Industrieeinsatz
Support & Ersatzteilservice durch OreluxTEC
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Stand alone EtherCAT Incremental Encoder Interface Modul
Brand: OreluxTEC
Das OreluxTEC EtherCAT Modul ist ein industrielles Inkremental-Encoder-Interface für Hochgeschwindigkeits-Zähleingänge über den EtherCAT-Bus. Es verfügt über 2 RJ45-Ports, eine 24VDC-Versorgung und eine 8-Bit Drehschalter-Adresse für die Station-ID. Unterstützt werden bis zu 4 Gruppen A/B/C-Zähleingänge (differentiell 5V, max. 4 MHz), 2 Encoder-Versorgungsausgänge (5V) sowie 4 NPN-Schaltausgänge.
🧠 EtherCAT Bus – Hochgeschwindigkeits-Kommunikation
⚡ 4-kanaliger Inkrementalzähler bis 4 MHz
🔌 2× RJ45 Ports, Daisy-Chain-fähig
🛡️ IP20 Schutzklasse, Hutschienenmontage DN35
🔧 8-Bit Dial Switch für Station-ID
🔋 2x 5V Encoder Power Supply + 4x NPN Output
📊 Technische Daten
Modell
OreluxTEC EtherCAT Incremental Encoder Interface
Bus-System
EtherCAT (2× RJ45 Ports)
Versorgungsspannung
24 VDC (Nennspannung)
Adressierung
8-Bit Drehcodierschalter (Station-ID)
Zählereingänge
4 Gruppen A/B/C Eingänge, Differentiell 5V, max. 4 MHz
Encoder-Versorgung
2 × 5V Ausgänge (Encoder Power)
Ausgänge
4 × NPN Schaltausgänge (Threshold Type)
Zählmodus
1️⃣ A zählt, B bestimmt Richtung · 2️⃣ A/B Phasen-Quadratur (90°-Vorlauf zählt +, Nachlauf zählt −)
Erweiterbarkeit
Keine internen Erweiterungsmodule unterstützt
Systemdiagnose
Power, Bus und Kanalstatus mit Diagnose-LEDs
Isolation
Kanal ↔ Bus & Kanal ↔ Kanal isoliert
Schutzart
IP20
Montageart
DIN-Schiene (DN35)
Betriebstemperatur
-20 … +60 °C
Luftfeuchtigkeit
5–90 % (nicht kondensierend)
Höhenbereich
Bis 2000 m (80 kPa)
Abmessungen (L×B×H)
27 × 114 × 96 mm
🧩 Produktmerkmale
⚙️ EtherCAT-Busmodul mit 4 Hochgeschwindigkeitszählern (4 MHz)
🧭 Präzise A/B/C-Encoder-Eingänge mit Richtungslogik
🛡️ Galvanisch isolierte Kanäle & Systemdiagnose integriert
🔋 2x 5V Encoder-Stromversorgung & 4x NPN-Ausgänge
📦 Robuste IP20-Ausführung für Hutschiene DN35
📦 Lieferumfang
1 × OreluxTEC EtherCAT Encoder Interface Modul
Steckbare Anschlussklemmen
Kurzanleitung / Dokumentation (digital)
Hinweis: Keine internen Erweiterungsmodule unterstützt. Nur für industrielle SPS-Umgebungen mit EtherCAT-Bus geeignet.
1 auf Lager
1-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Nach 14:00 Uhr liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
