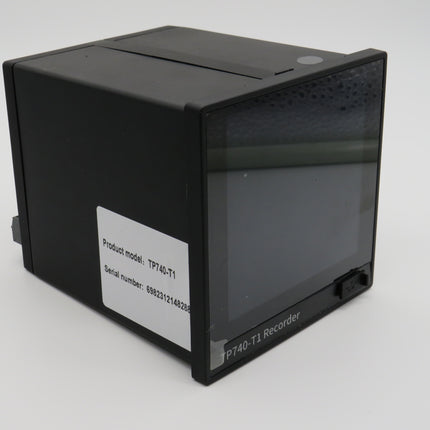

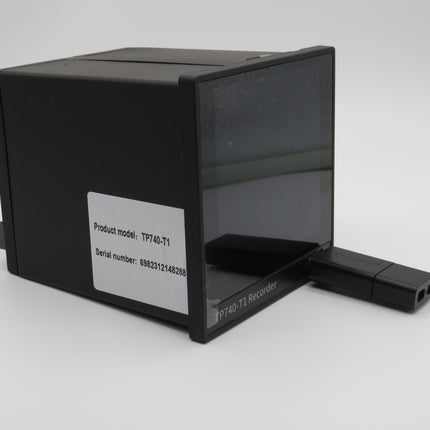

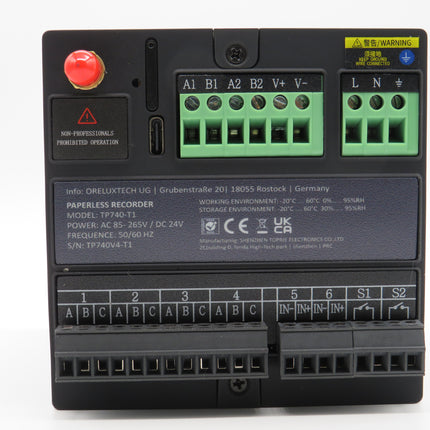

Papierloser 16-Kanal Recorder mit Touchscreen – Präziser Datenlogger für analoge Signale & Industrieanwendungen

Beschreibung

Produktbeschreibung: 16-Kanal Papierloser Recorder Datalogger

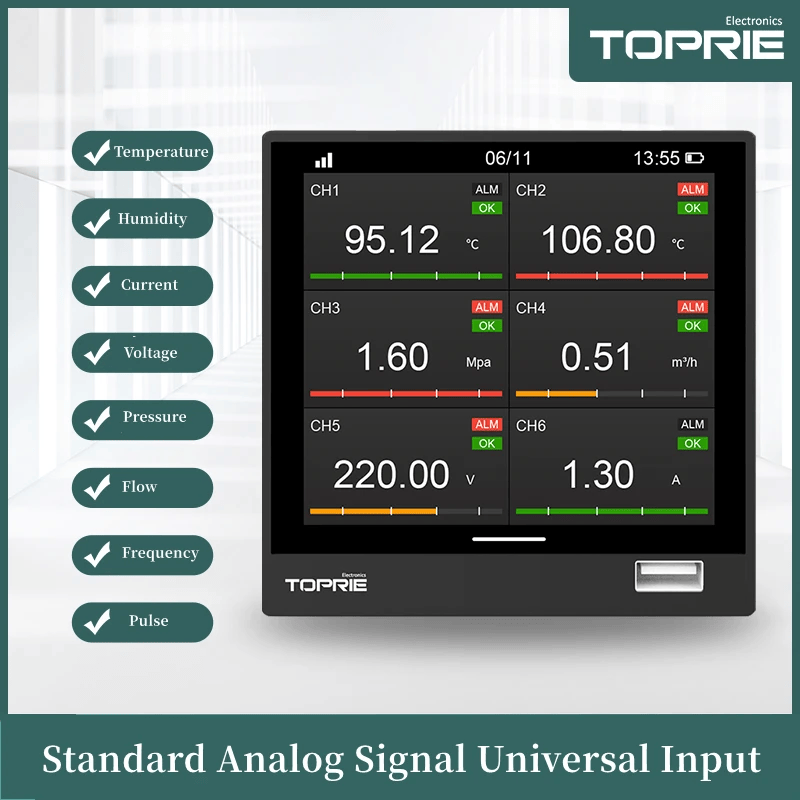

Der 16-Kanal papierlose Recorder bietet eine universelle analoge Signaleingabe und ist ideal für präzise Datenerfassung in verschiedenen Anwendungen. Mit einem leistungsstarken Touchscreen-Interface ermöglicht die intuitive Bedienung eine einfache Navigation durch die vielseitigen Funktionen.

Technische Spezifikationen:



  • Stromversorgung: AC 85V~265V / DC 24V~110V (optional), mit einem niedrigen Stromverbrauch von ≤5VA, abhängig von der Anzahl der Kanäle.
  • Kanalanzahl: Der Recorder unterstützt 1 bis 12 analoge Eingänge sowie 2 bis 4 optionale Puls-Eingänge.
  • Eingangssignale: Kompatibel mit einer Vielzahl von Thermoelementen (K, E, R, B, N, T, J, S, WRE5-26, WRE-25) und Widerstandsthermometern (Pt100, Pt1000).
  • Strom- und Spannungseingänge: Unterstützt 4-20 mA, 0-10 mA sowie Spannungen von 0-5V bis ±100mV.
  • Speicher: Der eingebaute 8G TF-Speicher ermöglicht die Aufzeichnung von über 2000 Tagen bei einer Minute Intervall.
  • Alarmfunktionen: Jeder Kanal ist mit vier Alarmmodi ausgestattet, um sowohl obere als auch untere Grenzwerten gerecht zu werden.
  • Kommunikation: Ausgestattet mit RS485, MODBUS RTU, Ethernet MODBUS TCP sowie drahtloser Kommunikation über 4G, WIFI, LORA und Thread.
  • Umgebung: Der Recorder funktioniert zuverlässig bei Temperaturen von -20℃ bis 60℃ und einer Luftfeuchtigkeit von 0 bis 95% RH. Das Gehäuse besteht aus feuerfestem ABS-Material, was zusätzliche Sicherheit gewährleistet.



Mit einem kompakten Design (96x96x102 mm) und einer einfachen Installation (Öffnungsgröße 92x92 mm) ist dieser Recorder die perfekte Lösung für moderne Datenerfassungsanforderungen.



Produkt Parameter



Power supply

AC 85V~265V / DC 24V~110V (optional)

Power consumption

≤5VA (actual power consumption is related to the numbers of channel)

Numbers of channel

1~12 channel (analog input:1~12 channel, pulse input 2-4 channel optional）

Input signal

Thermocouple: K,E,R,B,N,T,E,J,S, WRE5-26, WRE-25

Thermal resistor: Pt100，Pt1000

Current:4-20mA, 0-10mA

Voltage:0-5V,0~10V, ±20mV,  ±100mV

Switch input

2~4 channel(optional) could collect switch IO current status, Switch IO frequency(0~15KHz), switch IO accumulative number, Maximum is 4,294,967,295

Channel isolation voltage

420V

Recording frequency

1~9999s self-setup

Recording memory (built-in 8G TF disk)

Over 2000 days (12 channel, recording interval per minute)

Recording mode

Cycle record

Alarm type

Upper and lower alarm output, each channel with 4 modes (ultimate upper limit value, upper limit value, lower limit value, ultimate limit value)

Relay

2~4 channel normal open relay DC 30V/1A

Wired communication

Standard RS485, MODBUS RTU communication protocol, Ethernet MODBUS TCP protocol

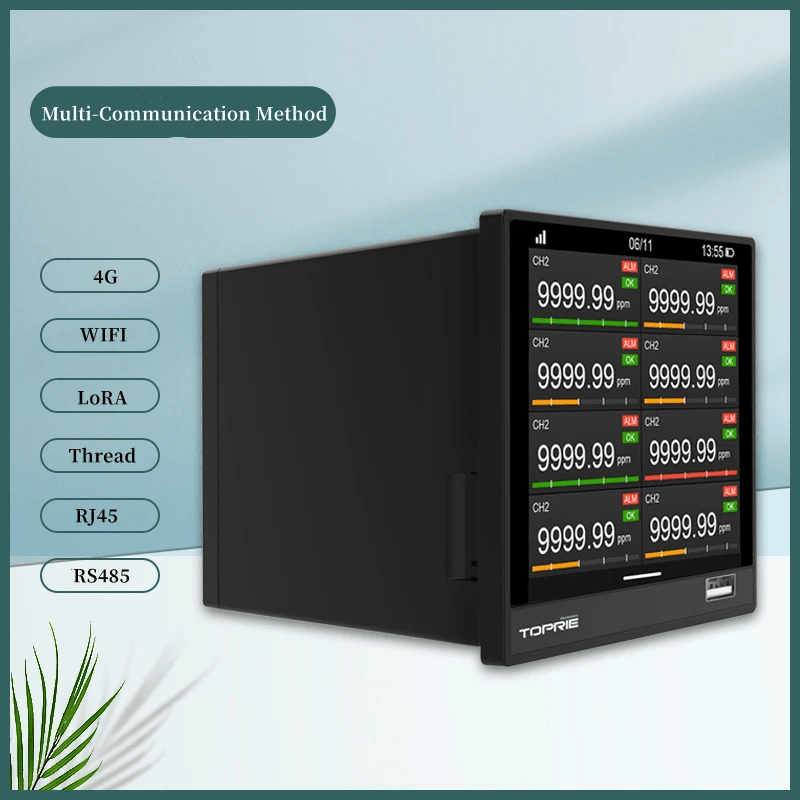

Wireless communication

4G/WIFI/LORA/Thread

Operation environment

-20℃~60℃，0~95%RH

Body material

Fireproof ABS

Product dimension

96*96*102mm

Installation opening hole size

92*92mm

Acquisition Feature

Input type

Measuring range

Measuring accuracy

（Quoted error                        Absolute error）

Digital display resolution

DC Voltage

0-10mV

-0.5V~+11.000V

0.05%F.S±0.1mV

0.01V

0-5V

0.5V~+5.500V

0.05%F.S±0.1mV

0.01V

±20mV

-21mV~+21mV

0.005%F.S±0.005mV

0.01mV

±100mV

-110.0mV~+110.0mV

0.005%F.S±0.005mV

0.01mV

DC current

4~20mA

+3mA~+21.00mA

0.005%F.S±0.005mA

0.01mA

Measuring accuracy

（Relative error）

Thermocouple

K

-60℃~+1372℃

±0.05%rdg. ±2℃

0.01℃

J

-100℃~+1200℃

±0.05%rdg. ±2℃

0.01℃

E

-100℃~+1000℃

±0.05%rdg. ±3℃

0.01℃

T

-100℃~+400℃

±0.05%rdg. ±2℃

0.01℃

N

-100℃~+1300℃

±0.05%rdg. ±2.5℃

0.01℃

W

+1500℃~+2315℃

±0.05%rdg. ±3.5℃

0.01℃

+400℃~+800℃

±0.05%rdg. ±3.0℃

0.01℃

R

+800℃~+1768℃

±0.05%rdg. ±3.0℃

0.01℃

+400℃~+800℃

±0.05%rdg. ±4.0℃

0.01℃

S

+800℃~+1768℃

±0.05%rdg. ±3.0℃

0.01℃

+400℃~+800℃

±0.05%rdg. ±2.0℃

0.01℃

B

+800℃~+1820℃

±0.05%rdg. ±3.0℃

0.01℃

+400℃~+800℃

±0.05%rdg. ±4.0℃

0.01℃

Thermal resistor

Pt100

-200℃~+660℃

±0.05%rdg. ±0.4℃

0.01℃

Pt1000

-200℃~+300℃

±0.05%rdg. ±0.4℃

0.01℃

Warm-up time

Over 10 minutes

Standard operation time

Temperature:25℃±3℃ humidity: ±5% power supply DC8V~28V

Environmental adaptation

Temperature -20℃~+60℃ Humidity 0~95% RH （No condensation）





    Lieferumfang:

    • 1 x Modul mit Zubehör
