DC Motoren

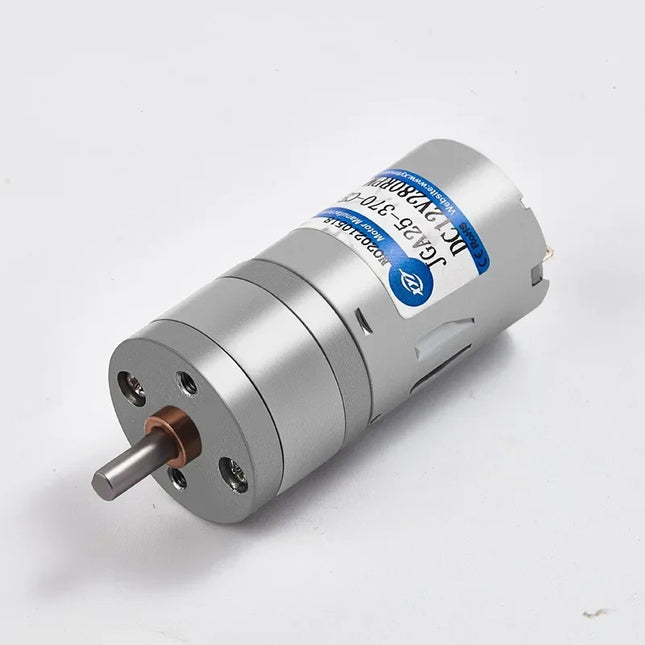

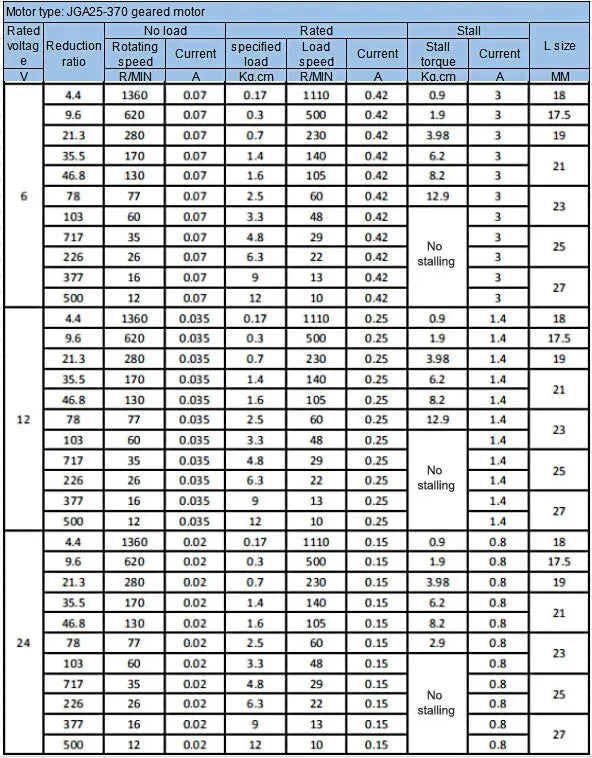

Der JGA25-370 DC Getriebemotor ist ein hochwertiger Gleichstrommotor mit robustem Metallgetriebe und eignet sich hervorragend für Anwendungen, bei denen ein hohes Drehmoment, ein ruhiger Lauf und eine lange Lebensdauer gefragt sind. Durch verschiedene Spannungsvarianten (6 V, 12 V und 24 V) sowie mehrere Drehzahlvarianten lässt sich der Motor optimal an unterschiedliche Anforderungen anpassen – von Robotik und Modellbau bis hin zu Fördertechnik und Industrieautomatisierung. Die präzisionsgefertigten Metallzahnräder sorgen für eine zuverlässige Kraftübertragung und einen wartungsarmen Betrieb. 📦 Varianten 6 Volt Variante Leerlaufdrehzahl Nenndrehzahl 130 RPM / 6V 130 U/min 105 U/min 620 RPM / 6V 620 U/min 500 U/min 1320 RPM / 6V 1360 U/min 1110 U/min 12 Volt Variante Leerlaufdrehzahl Nenndrehzahl 130 RPM / 12V 130 U/min 105 U/min 620 RPM / 12V 620 U/min 500 U/min 1320 RPM / 12V 1360 U/min 1110 U/min 24 Volt Variante Leerlaufdrehzahl Nenndrehzahl 130 RPM / 24V 130 U/min 105 U/min 620 RPM / 24V 620 U/min 500 U/min 1320 RPM / 24V 1360 U/min 1110 U/min 📊 Technische Daten Eigenschaft Wert Modell JGA25-370 Motortyp DC Getriebemotor Betriebsspannung 6 V / 12 V / 24 V DC Getriebe Metall Wellendurchmesser 4 mm (D-Abflachung) Wellenlänge 13 mm Motordurchmesser 25 mm Gehäusematerial Metall Drehrichtung Rechts-/Linkslauf durch Umpolen Anschluss 2-polig ⚙️ Mechanische Abmessungen Eigenschaft Maß Motordurchmesser Ø25 mm Wellen-Ø 4 mm Wellenlänge 13 mm Befestigungsgewinde 2 × M3 Befestigungslochabstand 17 mm Zentrierbund Ø7 mm 📈 Leistungsdaten 130 RPM Variante Spannung Leerlaufstrom Laststrom Stall-Drehmoment Stallstrom 6 V 70 mA 420 mA 8,2 kg·cm 3 A 12 V 35 mA 250 mA 8,2 kg·cm 1,4 A 24 V 20 mA 150 mA 8,2 kg·cm 0,8 A 620 RPM Variante Spannung Leerlaufstrom Laststrom Stall-Drehmoment Stallstrom 6 V 70 mA 420 mA 1,9 kg·cm 3 A 12 V 35 mA 250 mA 1,9 kg·cm 1,4 A 24 V 20 mA 150 mA 1,9 kg·cm 0,8 A 1320 RPM Variante Spannung Leerlaufstrom Laststrom Stall-Drehmoment Stallstrom 6 V 70 mA 420 mA 0,9 kg·cm 3 A 12 V 35 mA 250 mA 0,9 kg·cm 1,4 A 24 V 20 mA 150 mA 0,9 kg·cm 0,8 A ⚙️ Eigenschaften Hochwertiges Metallgetriebe Ruhiger Lauf Hohe Lebensdauer Präzisionsgetriebe Rechts-/Linkslauf möglich Kompakte Bauform Geringer Geräuschpegel Wartungsarm Hoher Wirkungsgrad Für Dauerbetrieb geeignet 🚀 Vorteile ✔ Hohe Zuverlässigkeit ✔ Robustes Metallgetriebe ✔ Verschiedene Drehzahlen verfügbar ✔ Drei Betriebsspannungen ✔ Einfache Montage ✔ Ideal für präzise Bewegungen ✔ Lange Lebensdauer 🎯 Einsatzbereiche Robotik Fördertechnik Modellbau RC-Modelle Arduino-Projekte ESP32-Projekte Raspberry Pi Automatisierung CNC-Projekte Smart-Home Dosiersysteme Ventilsteuerungen Drehteller DIY-Projekte 💡 Welche Variante ist die richtige? Variante Empfehlung 130 RPM Hohes Drehmoment, langsame und kraftvolle Bewegungen 620 RPM Universeller Allround-Motor für viele Anwendungen 1320 RPM Hohe Drehzahl für schnelle Antriebe ⚠️ Hinweise Die Drehrichtung kann durch Vertauschen der Polarität geändert werden. Nicht dauerhaft im Blockierbetrieb (Stall) betreiben. Eine geeignete Stromversorgung entsprechend der Betriebsspannung verwenden. Die tatsächliche Leistung hängt von Last, Versorgungsspannung und Betriebsbedingungen ab. 📦 Lieferumfang 1 × JGA25-370 DC Getriebemotor (Variante nach Auswahl)

Lesen Sie Mehr Weniger

Dieser PWM DC Drehzahlregler ist ein leistungsstarkes und hocheffizientes Steuermodul zur Regelung von DC-Motoren und LED-Lasten.Er arbeitet mit Pulsweitenmodulation (PWM) und ermöglicht eine stufenlose, verlustarme Leistungs- und Drehzahlregelung. Dank hoher Strombelastbarkeit bis 10 A (kurzzeitig 12 A) und sehr hohem Wirkungsgrad eignet sich das Modul ideal für Motorsteuerung, LED-Dimmung, Leistungsregelung und DIY-Projekte. ⭐ Hauptmerkmale ✔ PWM-Drehzahl- & Leistungsregelung ✔ Großer Spannungsbereich: DC 5–12 V ✔ Dauerstrom bis 10 A ✔ Kurzzeitig bis 12 A belastbar (≤ 10 s) ✔ Extrem hoher Wirkungsgrad bis 98 % ✔ Stufenlose Regelung von 0–99 % ✔ Ein/Aus-Funktion über Potentiometer ✔ Sehr geringer Ruhestrom ✔ Kompakte Bauform ⚙️ Technische Daten Parameter Wert Betriebsspannung DC 5 – 16 V Dauerstrom 10 A Max. Kurzzeitstrom 12 A (≤ 10 s) Regelungsart PWM (Pulsweitenmodulation) Tastverhältnis 0 – 99 % Steuerung Potentiometer mit Schalter Ruhestrom ca. 0,002 A Wirkungsgrad bis zu 98 % Abmessungen ca. 30 × 20 × 14 mm (ohne Poti) 🎛️ Bedienung Potentiometer ganz links: AUS (0 %) Drehen im Uhrzeigersinn: Einschalten Stufenlose Regelung von 1 % bis 99 % Leistung Keine separate Ein/Aus-Leitung erforderlich 🧠 Typische Anwendungen DC-Motoren (5 V / 6 V / 9 V / 12 V) Lüfter- & Pumpensteuerung LED-Dimmer (ohne Konstantstromtreiber) Heizdraht- & Leistungsregelung Modellbau & Robotik DIY-Elektronik & Testaufbauten 🛡️ Hinweise & Sicherheit Polarität beachten Für DC-Lasten geeignet (keine AC-Verbraucher) Bei Dauerbetrieb nahe 10 A auf ausreichende Kühlung achten LED-Dimmer nur für spannungsgetriebene LEDs verwenden Empfohlen ab 5A  mit  ausreichende Kühlung betreiben 📦 Lieferumfang 1 × PWM DC Drehzahlregler / LED-Dimmer Modul (10 A)

Lesen Sie Mehr Weniger

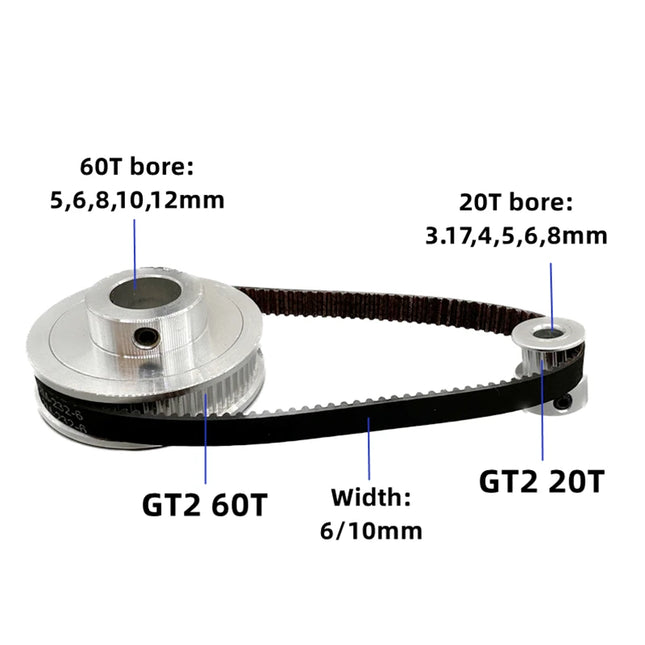

Dieses GT2 Zahnriemen Set besteht aus 2 Aluminium-Riemenscheiben (20 Zähne & 60 Zähne / 80 Zähne) sowie einem passenden 6 mm Zahnriemen und eignet sich ideal für präzise Bewegungsübertragung in 3D-Druckern, CNC-Maschinen und DIY-Projekten. Dank der hochwertigen Verarbeitung aus Aluminiumlegierung mit Oberflächenoxidation bietet das Set eine hohe Stabilität, geringe Abnutzung und zuverlässige Leistung im Dauerbetrieb. ⚙️ Technische Daten Riemenscheiben: Typ: GT2 Zähne: 20T & 60T Material: Aluminiumlegierung (oxidiert) Bohrung 20T: 5 mm Bohrung 60T: 5 mm / 8 mm / 10 mm Bohrung 80T: 5 mm / 8 mm / 10 mm Zahnriemen: Länge: 200 mm oder 400 mm (je nach Variante) Breite: 6 mm Material: Hochwertiger Gummi 🚀 Vorteile Präzise Kraftübertragung ohne Schlupf Robuste Aluminium-Riemenscheiben Langlebiger und flexibler Zahnriemen Ideal für hohe Genauigkeit bei Bewegungssteuerung Einfache Montage und kompatibel mit vielen Systemen 🎯 Einsatzbereiche 3D-Drucker (z. B. CoreXY, Ender, Prusa) CNC-Maschinen Lasergravurmaschinen Automatisierungsprojekte DIY & Modellbau 🔄 Varianten (bitte auswählen) 200 mm Länge – 6 mm Breite – 20T + 60T (Bohrung je nach Auswahl) 400 mm Länge – 6 mm Breite – 20T + 60T (Bohrung je nach Auswahl) 400 mm Länge – 6 mm Breite – 20T + 80T (Bohrung je nach Auswahl) 👉 Verfügbare Optionen (Beispiel aus deinem Shop): 200mm – 60T (5mm / 8mm / 10mm) 400mm – 60T (5mm / 8mm / 10mm) 400mm – 80T (5mm / 8mm / 10mm) 📦 Lieferumfang 1 × GT2 Zahnriemen (200 mm oder 400 mm) 1 × GT2 Riemenscheibe 20 Zähne 1 × GT2 Riemenscheibe 60 Zähne oder 80 Zähne

Lesen Sie Mehr Weniger

Der 40AX2 Dual Way ESC ist ein leistungsstarker 2-in-1 elektronischer Geschwindigkeitsregler (ESC) für zwei gebürstete Gleichstrommotoren. Er wurde speziell für RC-Panzer, Kettenfahrzeuge, Boote, Roboter sowie Differentialantriebe entwickelt und ermöglicht eine präzise Vorwärts-/Rückwärtssteuerung beider Motoren. Durch die integrierte Mixed-Control-Funktion werden Gas- und Lenkbefehle automatisch gemischt. Dadurch lassen sich Kettenfahrzeuge oder Differentialantriebe bereits mit einer normalen RC-Fernsteuerung komfortabel steuern. Über zwei Jumper können verschiedene Betriebsarten und die Bremsfunktion ohne Programmierkarte eingestellt werden. Der integrierte 5V-BEC-Ausgang versorgt Empfänger und Servos direkt mit Spannung. Umfangreiche Schutzfunktionen wie Failsafe, Unterspannungsschutz und Überhitzungsschutz sorgen für einen sicheren und zuverlässigen Betrieb. 📦 Betriebsmodi Betriebsmodus Beschreibung Anwendung Mixed Control Mode Automatische Mischung von Gas und Lenkung RC-Panzer, Kettenfahrzeuge, Differentialantrieb Dual Independent Mode Beide Motoren werden unabhängig gesteuert Roboter, Spezialfahrzeuge Dual Sync Mode Beide Motoren laufen synchron RC-Boote, Förderanlagen, Sondermaschinen ⚙️ Jumper-Einstellungen Der ESC besitzt zwei Jumper zur schnellen Konfiguration. Jumper Einstellung Funktion Control Mode Jumper ON Dual Independent Mode Jumper OFF Mixed Control Mode Brake Setting Jumper ON Elektrische Bremse aktiviert Jumper OFF Bremse deaktiviert Hinweis: Nach jeder Änderung der Jumper muss der ESC vollständig aus- und wieder eingeschaltet werden, damit die neue Einstellung übernommen wird. 📊 Technische Daten Eigenschaft Wert Produkttyp Dual ESC für gebürstete DC-Motoren Motoranzahl 2 Motoren Motortyp Gebürstete Gleichstrommotoren Betriebsspannung DC 6–15 V Akku 2S–4S LiPo Dauerstrom 40 A pro Kanal Spitzenstrom bis 160 A BEC-Ausgang 5 V / max. 3 A PWM-Signal 900–2100 µs Neutralpunkt 1500 µs Stecker XT60 Kabel 16 AWG Silikonkabel Kabellänge ca. 180 mm Leiterplattenmaß 54 × 48 mm Gesamtgröße 62 × 48 × 10 mm Gewicht ca. 56–65 g 🔌 Kompatible Motoren Geeignet für zahlreiche gebürstete DC-Motoren, beispielsweise: 380 390 540 550 775 795 🛡️ Schutzfunktionen Schutz Beschreibung Signalverlustschutz Stoppt die Motoren bei fehlendem Empfängersignal Unterspannungsschutz Automatische Abschaltung bzw. Neustart bei niedriger Batteriespannung Überhitzungsschutz Abschaltung bei ca. 90 °C Automatische Wiederherstellung Betrieb wird nach dem Abkühlen automatisch fortgesetzt ⚙️ Eigenschaften Zwei integrierte 40A ESCs Vorwärts- und Rückwärtsbetrieb Präzise Geschwindigkeitsregelung Mixed-Control-Funktion Dual Independent Mode Dual Sync Mode Einstellbare Bremsfunktion Integriertes 5V BEC XT60-Hochstromanschluss Hochwertige Silikonkabel Kompakte Bauform Einfache Installation 🚀 Vorteile ✔ Zwei Motoren mit nur einem Regler steuern ✔ Ideal für RC-Panzer und Differentialantriebe ✔ Drei verschiedene Betriebsarten ✔ Hohe Strombelastbarkeit ✔ Integrierte Empfängerstromversorgung ✔ Umfangreiche Schutzfunktionen ✔ Einfache Konfiguration per Jumper ✔ Für leistungsstarke Bürstenmotoren geeignet 💡 Welcher Modus eignet sich wofür? Anwendung Empfehlung RC-Panzer Mixed Control + Bremse AUS Kettenfahrzeug Mixed Control + Bremse AUS RC-Boot mit zwei Motoren Dual Sync Mode Roboter Dual Independent Mode Fördertechnik Dual Sync Mode Differentialantrieb Mixed Control 🎯 Einsatzbereiche RC-Panzer RC-Kettenfahrzeuge RC-Boote RC-Roboter Differentialantriebe Raupenfahrzeuge Modellbau Sondermaschinen Eigenbau-Projekte Industrie- und Forschungsprojekte ⚠️ Hinweise Nur für gebürstete DC-Motoren geeignet. Nicht mit 5S- oder 6S-LiPo-Akkus betreiben, da der Regler beschädigt werden kann. Vor dem ersten Einsatz sollte der Neutralpunkt des Senders korrekt eingestellt werden. Für ausreichende Kühlung bei hohen Dauerströmen sorgen. Nach jeder Änderung der Jumper den ESC vollständig aus- und wieder einschalten. 📦 Lieferumfang 1 stück   2 x Dual Way 40A Bidirektionaler ESC für gebürstete DC-Motoren

Lesen Sie Mehr Weniger

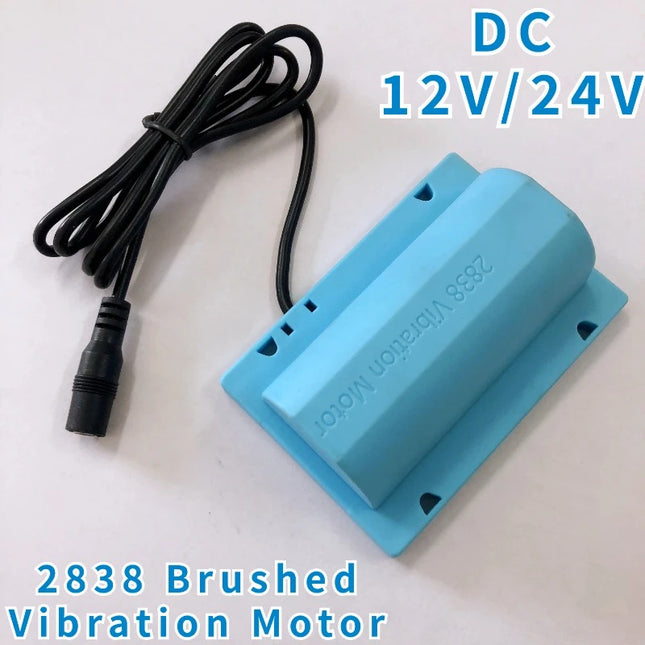

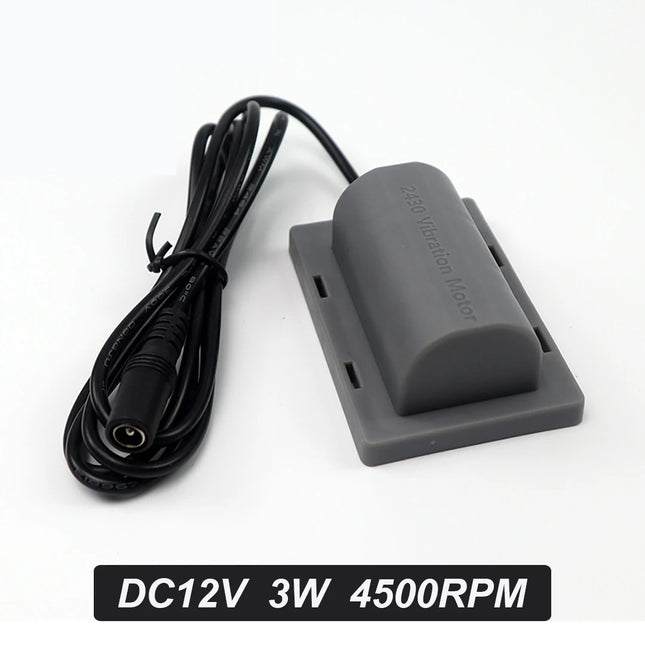

Produktbeschreibung Der Vibrationsmotor 2430 / 2838 ist ein kompakter elektrischer Massagemotor für Massagebetten, Massagesessel, Vibrationsplattformen sowie zahlreiche DIY- und Automatisierungsanwendungen. Durch die integrierte Vibrationsmechanik erzeugt der Motor gleichmäßige mechanische Schwingungen, die beispielsweise für Massagefunktionen, Vibrationssysteme oder technische Anwendungen genutzt werden können. Das Angebot umfasst zwei Motorgrößen (2430 und 2838) sowie unterschiedliche Spannungsvarianten. Optional ist ein regelbares AC/DC-Netzteil mit EU-Stecker erhältlich. Damit lässt sich die Versorgungsspannung einstellen und die Vibrationsintensität beeinflussen. ⭐ Eigenschaften Zwei Modelle: 2430 und 2838 Betriebsspannung: 12V oder 24V DC, je nach Variante Drehzahl bis zu 5000 U/min Kompakte Bauweise Schwarzes Kunststoffgehäuse Integrierter Vibrationsmotor Anschlusskabel mit ca. 1 m Länge DC-Hohlsteckeranschluss 5,5 × 2,1 mm (Buchse) Einfache Integration in eigene Systeme Optional mit regelbarem EU-Netzteil Geeignet für Massage-, Vibrations- und DIY-Anwendungen 📊 Varianten im direkten Vergleich Eigenschaft 2430 2838 – 12V 2838 – 24V Modell 2430 2838 2838 Nennspannung 12V DC 12V DC 24V DC Arbeitsstrom 0,35 A 0,4 A* 0,4 A* Drehzahl bis 4500 U/min bis 5000 U/min bis 5000 U/min Angegebene Leistung 3 W max. 6 W max. 6 W Länge 75 mm 93 mm 93 mm Breite 50 mm 64 mm 64 mm Höhe 29 mm 33 mm 33 mm Gehäusematerial Kunststoff Kunststoff Kunststoff Farbe Schwarz Schwarz Schwarz Anschluss DC 5,5 × 2,1 mm DC 5,5 × 2,1 mm DC 5,5 × 2,1 mm Kabellänge ca. 1 m ca. 1 m ca. 1 m *Die Angaben zu Strom und Leistung sind Herstellerangaben. Insbesondere bei der 24V-Version sind die Werte vor einer verbindlichen Leistungsangabe zu prüfen, da 24V × 0,4A rechnerisch 9,6W ergeben. 🔧 Verfügbare Ausführungen Die Vibrationsmotoren sind einzeln oder als Set mit passendem, regelbarem Netzteil erhältlich. Variante Motor Netzteil 2430 – 12V 2430 / 12V Ohne 2430 – 12V + Netzteil 2430 / 12V Regelbar 3–12V / 3A 2838 – 12V 2838 / 12V Ohne 2838 – 12V + Netzteil 2838 / 12V Regelbar 3–12V / 3A 2838 – 24V 2838 / 24V Ohne 2838 – 24V + Netzteil 2838 / 24V Regelbar 3–24V / 3A ⚡ Optionales regelbares AC/DC-Netzteil Mit dem optionalen Netzteil kann die Versorgungsspannung über einen integrierten Drehregler eingestellt werden. Dadurch lässt sich die Vibrationsintensität des Motors innerhalb seines geeigneten Betriebsbereichs verändern. Technische Daten Netzteil Eigenschaft 12V-Netzteil 24V-Netzteil Eingangsspannung AC 100–240V AC 100–240V Frequenz 50/60 Hz 50/60 Hz Ausgangsspannung DC 3–12V DC 3–24V Maximaler Ausgangsstrom 3 A 3 A Spannungsregelung Einstellbar Einstellbar DC-Stecker 5,5 × 2,5 mm 5,5 × 2,5 mm Polarität Innen + / Außen − Innen + / Außen − Netzanschluss EU-Stecker EU-Stecker Kabellänge ca. 90 cm ca. 90 cm Hinweis: Die Netzteilstecker mit 5,5 × 2,5 mm sind für die Motorbuchsen mit 5,5 × 2,1 mm vorgesehen. Vor dem Betrieb muss ein sicherer elektrischer Kontakt gewährleistet sein. Bei unzureichendem Kontakt ist ein passender Adapter erforderlich. 🛠️ Typische Anwendungen Massagebetten Massagesessel Vibrationsmassage Vibrationsplattformen DIY-Massagegeräte Vibrationssysteme Technische Versuchsaufbauten Robotik und Modellbau Automatisierungsprojekte Vibrationsförderung und kleine mechanische Anwendungen 🔌 Anschluss und Bedienung Variante ohne Netzteil: Der Vibrationsmotor wird an eine geeignete Gleichspannungsversorgung angeschlossen. Variante mit regelbarem Netzteil: Netzteil mit dem Motor verbinden. Spannungsregler zunächst auf einen niedrigen Wert einstellen. Netzteil an eine geeignete Steckdose anschließen. Spannung langsam erhöhen, bis die gewünschte Vibrationsintensität erreicht ist. Die Nennspannung des Motors nicht überschreiten. ⚠️ Wichtige Hinweise 12V-Motoren dürfen nicht mit 24V betrieben werden. Für die 24V-Motorvariante ist ein entsprechend geeignetes 24V-Netzteil erforderlich. Das regelbare Netzteil darf nur innerhalb der zulässigen Betriebsparameter des Motors verwendet werden. Bei reduzierter Spannung kann der Motor möglicherweise nicht zuverlässig anlaufen. Die tatsächliche Vibrationsintensität hängt von Versorgungsspannung, Montage und mechanischer Belastung ab. Für medizinische oder therapeutische Anwendungen ist eine entsprechende Eignung und Zulassung gesondert zu prüfen. 📦 Lieferumfang Bei Auswahl „Ohne Netzteil“: 1 × Vibrationsmotor 2430 oder 2838 entsprechend der gewählten Variante Bei Auswahl „Mit Netzteil“: 1 × Vibrationsmotor 2430 oder 2838 entsprechend der gewählten Variante 1 × regelbares AC/DC-Netzteil 3–12V oder 3–24V, passend zur gewählten Motorvariante

Lesen Sie Mehr Weniger

Dieses RC Differential Metall Zahnrad Set (21T + 64T) ist ein hochwertiges Ersatz- und Upgrade-Teil für 1/10 RC Fahrzeuge, insbesondere kompatibel mit dem Modell 94170. Die präzise gefertigten Zahnräder aus robustem Metall sorgen für eine effiziente Kraftübertragung, höhere Belastbarkeit und eine längere Lebensdauer im Vergleich zu Kunststoffteilen. Ideal für Reparatur, Tuning oder Leistungssteigerung deines RC Autos. ⚙️ Technische Daten Zahnanzahl: Großes Zahnrad: 64T Motorritzel: 21T Material: Metall Farbe: Grau Kompatibilität: 1/10 RC Auto (z. B. 94170) Maße: Großes Zahnrad: ca. 40 × 9 mm Motorritzel: ca. 14 × 11 mm 🚀 Vorteile Hohe Stabilität und Verschleißfestigkeit Präzise Verzahnung für ruhigen Lauf Bessere Kraftübertragung im Antriebssystem Ideal als Upgrade gegenüber Kunststoffzahnrädern Einfache Montage und Austausch 🎯 Einsatzbereiche RC Autos 1/10 Maßstab Ersatzteil für beschädigte Getriebe Tuning & Leistungsoptimierung Offroad & High-Speed Anwendungen 🔄 Kompatibilität 1/10 RC Fahrzeuge Modell: 94170 Vergleichbare RC Getriebesysteme 📦 Lieferumfang 1 × Differential Metall Zahnrad 64T 1 × Motorritzel Zahnrad 21T

Lesen Sie Mehr Weniger

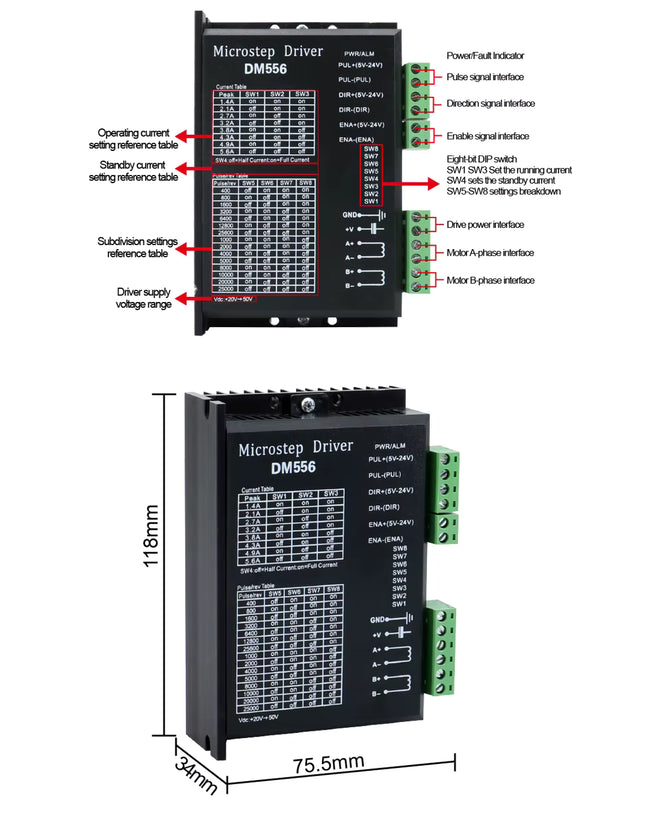

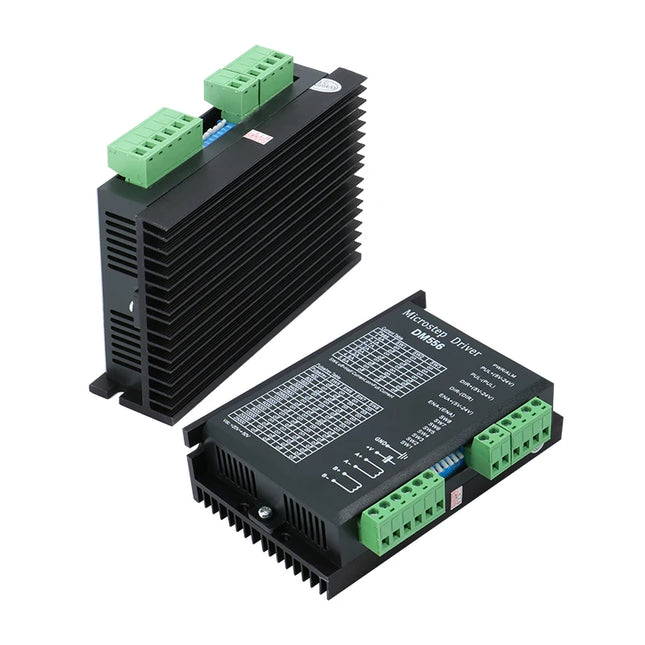

Der DM556 Schrittmotor-Treiber ist ein leistungsstarker digitaler Microstepping-Treiber zur präzisen Ansteuerung von zweiphasigen bipolaren Schrittmotoren. Mit einer Betriebsspannung von DC 20–50V, einem einstellbaren Ausgangsspitzenstrom von 1,4 bis 5,6A und einer Mikroschrittauflösung von bis zu 1/256 eignet er sich ideal für CNC-Maschinen, Robotik, Positioniersysteme und industrielle Automatisierung. Dank seiner hohen Schrittimpulsfrequenz von bis zu 200 kHz ermöglicht der DM556 eine schnelle und präzise Bewegungssteuerung. Über den integrierten 8-poligen DIP-Schalter lassen sich Motorstrom, Ruhestrom und Mikroschrittauflösung individuell einstellen. Der Treiber verfügt über getrennte Anschlüsse für Schrittimpulse (PUL), Drehrichtung (DIR) und Freigabe (ENA). Damit kann er einfach mit Arduino, ESP32, CNC-Controllern oder geeigneten SPS-Steuerungen kombiniert werden. ⭐ Hauptmerkmale DC 20–50V Versorgungsspannung Ausgangsspitzenstrom von 1,4 bis 5,6A Mikroschrittauflösung bis 1/256 Schrittimpulsfrequenz bis 200 kHz 8-poliger DIP-Schalter zur Konfiguration Einstellbarer Motorstrom Einstellbarer Ruhestrom PUL / DIR / ENA Steuereingänge Steuersignale für 5–24V gemäß Gerätebeschriftung Geeignet für zweiphasige bipolare Schrittmotoren Kompatibel mit geeigneten NEMA 17, NEMA 23 und NEMA 24 Motoren LED-Anzeige für Betriebs- und Fehlerzustände Kühlung durch natürliche Konvektion oder zusätzliche Luftkühlung Robustes Gehäuse mit Schraubklemmen Ideal für CNC, Robotik und Automatisierung ⚙️ Technische Daten Eigenschaft Spezifikation Modell DM556 Produkttyp Microstep Schrittmotor-Treiber Versorgungsspannung DC 20–50V Ausgangsstrom (Spitzenwert) 1,4–5,6A Maximale Mikroschrittauflösung 1/256 Maximale Schrittimpulsfrequenz 200 kHz Steuereingänge PUL / DIR / ENA Steuersignalspannung 5–24V Logik-Eingangsstrom Typisch 7 mA, max. 16 mA Isolationswiderstand Mindestens 500 MΩ laut Datenblatt Konfiguration 8-poliger DIP-Schalter Kühlung Freie Konvektion / Zwangsluftkühlung Betriebstemperatur 0 bis +50 °C Luftfeuchtigkeit 40–90 % RH Lagertemperatur −20 bis +65 °C Gewicht Ca. 250 g 🔧 Einstellbarer Ausgangsstrom Der DM556 bietet verschiedene Stromstufen zur Anpassung an den verwendeten Schrittmotor. Ausgangsspitzenstrom Einstellung 1,4A DIP-Schalter 2,1A DIP-Schalter 2,7A DIP-Schalter 3,2A DIP-Schalter 3,8A DIP-Schalter 4,3A DIP-Schalter 4,9A DIP-Schalter 5,6A DIP-Schalter Die Stromstufen werden über SW1 bis SW3 eingestellt. Hinweis: Die angegebenen Werte sind Spitzenströme. Für die korrekte Einstellung muss der Nennphasenstrom des Motors mit den RMS- beziehungsweise Effektivstromwerten der Treibertabelle abgeglichen werden. ⚡ Microstepping bis 1/256 Der DM556 ermöglicht eine feine Unterteilung der Motorschritte und damit eine gleichmäßigere Bewegung sowie eine präzise Positionierung. Bei einem typischen 1,8°-Schrittmotor mit 200 Vollschritten pro Umdrehung ergeben sich folgende Beispiele: Mikroschrittauflösung Impulse pro Umdrehung Vollschritt 200 1/2 400 1/4 800 1/8 1.600 1/16 3.200 1/32 6.400 1/64 12.800 1/128 25.600 1/256 51.200 Die Mikroschrittauflösung wird über SW5 bis SW8 eingestellt. Die verfügbaren Impulszahlen und zugehörigen Schalterstellungen sind auf dem Treibergehäuse angegeben. Eine höhere Mikroschrittauflösung kann die Laufruhe verbessern und Vibrationen reduzieren. Sie erhöht jedoch nicht automatisch die absolute Positioniergenauigkeit des Motors. 🔌 Anschlussbelegung Steueranschlüsse Anschluss Funktion PUL+ Positiver Schrittimpulseingang PUL− Negativer Schrittimpulseingang DIR+ Positiver Richtungseingang DIR− Negativer Richtungseingang ENA+ Positiver Freigabeeingang ENA− Negativer Freigabeeingang Motor- und Stromversorgung Anschluss Funktion +V DC-Versorgung positiv GND DC-Versorgung negativ A+ Motorwicklung A+ A− Motorwicklung A− B+ Motorwicklung B+ B− Motorwicklung B− 🎛️ DIP-Schalter-Funktionen DIP-Schalter Funktion SW1–SW3 Einstellung des Motorstroms SW4 Einstellung des Ruhestroms SW5–SW8 Einstellung der Mikroschrittauflösung Die genaue ON/OFF-Kombination ist der aufgedruckten Tabelle auf dem Treiber zu entnehmen. 🛠️ Kompatible Steuerungen Der DM556 kann mit verschiedenen Steuerungssystemen kombiniert werden, beispielsweise: Arduino UNO / Mega / Nano ESP32 / ESP32-S3 STM32 CNC-Steuerungen GRBL-basierte Systeme mit geeigneter Signalbeschaltung Mach3 / Mach4 CNC-Controller SPS-Steuerungen mit schnellen Pulsausgängen Externe Schrittmotor-Pulsgeneratoren Wichtig: Bei Mikrocontrollern mit 3,3V-Logik, beispielsweise ESP32, muss die Kompatibilität der 5–24V-Steuereingänge berücksichtigt werden. Gegebenenfalls ist eine geeignete Signal-Anpassung erforderlich. 🏭 Typische Anwendungen CNC-Fräsmaschinen CNC-Drehmaschinen Lasergraviermaschinen Lineare Positioniersysteme Robotik und Automatisierung Industrielle Schrittmotorantriebe Förderanlagen Automatische Drehtische Maschinenbau DIY-Projekte und Prototypen 🌡️ Kühlung und Betriebsbedingungen Der DM556 kann durch natürliche Luftkonvektion gekühlt werden. Bei höherer Motorbelastung oder erhöhten Umgebungstemperaturen empfiehlt sich eine zusätzliche aktive Kühlung. Umgebungsparameter Wert Betriebstemperatur 0 bis +50 °C Relative Luftfeuchtigkeit 40–90 % Vibration 10–55 Hz / 0,15 mm Lagertemperatur −20 bis +65 °C Umgebung Frei von Staub, Öl und korrosiven Gasen ⚠️ Wichtige Hinweise Nur mit geeigneten zweiphasigen bipolaren Schrittmotoren verwenden. Der Motorstrom muss vor der Inbetriebnahme korrekt eingestellt werden. Die Versorgungsspannung darf 50V DC nicht überschreiten. Motorleitungen nicht bei eingeschalteter Versorgung anschließen oder trennen. Auf ausreichende Belüftung achten. Die Motorwicklungen müssen korrekt an A+/A− und B+/B− angeschlossen werden. Der Treiber benötigt eine externe Steuerung zur Erzeugung der Schritt- und Richtungssignale. Die tatsächliche Drehzahl hängt von Motor, Last, Versorgungsspannung und Schrittfrequenz ab. 📦 Lieferumfang 1 × DM556 Microstep Schrittmotor-Treiber 5,6A Schrittmotor, Netzteil und externe Steuerung sind nicht enthalten.

Lesen Sie Mehr Weniger

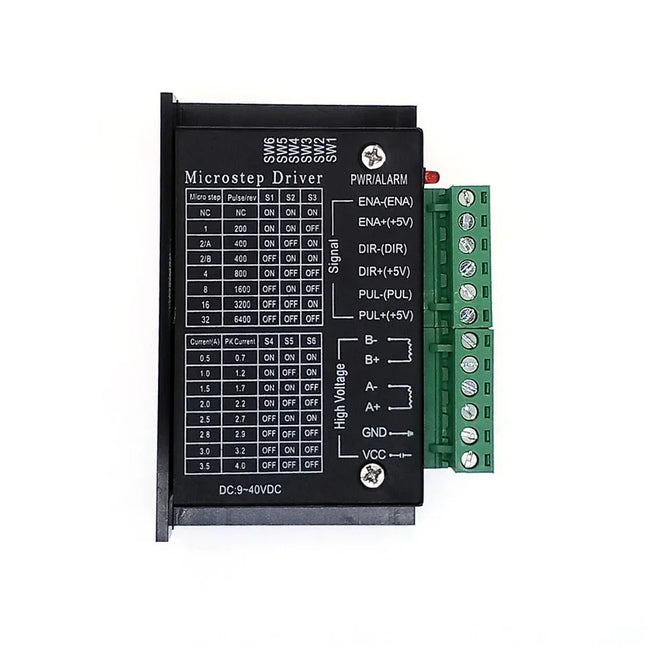

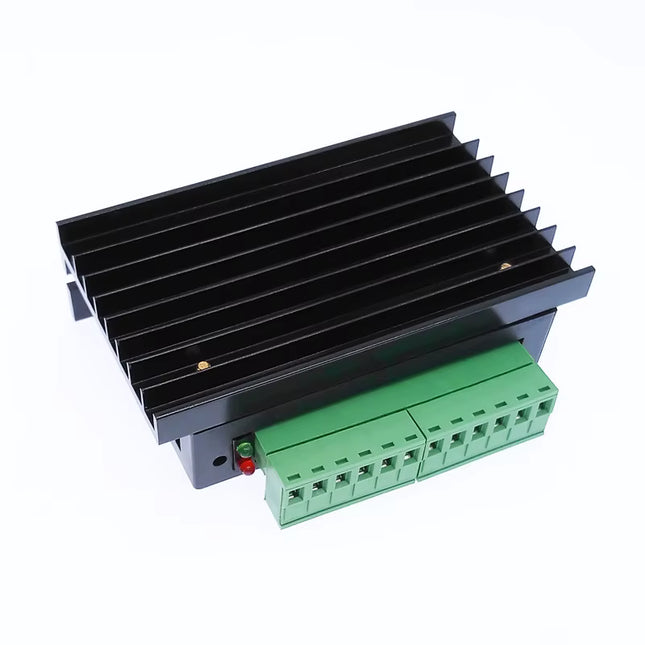

Der TB6600 Schrittmotor-Treiber ist ein leistungsstarker Microstepping-Motortreiber zur präzisen Steuerung von zweiphasigen bipolaren Schrittmotoren. Er eignet sich besonders für NEMA 17 und NEMA 23 / 42 Schrittmotoren, CNC-Maschinen, 3D-Drucker, Robotik und industrielle Automatisierungsprojekte. Die verbesserte Version unterstützt eine Betriebsspannung von DC 9–42V, einen einstellbaren Motorstrom und bis zu 32 Mikroschritte pro Vollschritt. Über einen integrierten 6-poligen DIP-Schalter lassen sich die Mikroschrittauflösung und der Ausgangsstrom individuell konfigurieren. Dank der optisch isolierten Steuereingänge, integrierten Schutzfunktionen und automatischen Stromabsenkung bietet der TB6600 eine zuverlässige Lösung für zahlreiche Anwendungen in der Antriebstechnik. ⭐ Hauptmerkmale DC 9–42V Betriebsspannung Empfohlene Versorgungsspannung: DC 12–30V Ausgangsspitzenstrom bis 4,0A 8 einstellbare Stromstufen von 0,5A bis 3,5A 7 Mikroschritt-Einstellungen bis 1/32 Kompatibel mit zweiphasigen bipolaren Schrittmotoren Geeignet für NEMA 17 und NEMA 23 Steuersignale mit 3,3–24V Optokoppler-isolierte Steuereingänge H-Brücken-Konstantstromregelung Automatische Stromabsenkung im Stillstand Integrierter Überstrom- und Temperaturschutz Optimierte Motoransteuerung zur Geräuschreduzierung Kompaktes Gehäuse für platzsparende Montage Einfache Integration in Arduino-, ESP32- und CNC-Systeme ⚙️ Technische Daten Eigenschaft Spezifikation Produkttyp Schrittmotor-Treiber / Microstep Driver Modell TB6600 – verbesserte Version Versorgungsspannung DC 9–42V Empfohlene Spannung DC 12–30V Maximaler Spitzenstrom 4,0A Einstellbarer Ausgangsstrom 0,5–3,5A Stromstufen 8 Mikroschrittauflösung 1 bis 1/32 Mikroschritt-Modi 1, 1/2A, 1/2B, 1/4, 1/8, 1/16, 1/32 DIP-Schalter 6-polig Steuersignalspannung 3,3–24V Motortyp Zweiphasiger bipolarer Schrittmotor Motoransteuerung Bipolare H-Brücke Stromregelung Konstantstrom Signalisolierung Optokoppler Schutzfunktionen Übertemperatur, Überstrom Stromabsenkung Automatisch Steuerung STEP / DIR / ENABLE 🔧 Einstellbarer Motorstrom Der Ausgangsstrom kann über die DIP-Schalter an den verwendeten Schrittmotor angepasst werden. Stufe Einstellbarer Strom 1 0,5A 2 1,0A 3 1,5A 4 2,0A 5 2,5A 6 2,8A 7 3,0A 8 3,5A Wichtig: Der eingestellte Motorstrom darf den zulässigen Phasenstrom des verwendeten Schrittmotors nicht überschreiten. Die tatsächliche DIP-Schalter-Belegung ist der Beschriftung des gelieferten Treibers zu entnehmen. ⚡ Mikroschritt-Einstellungen Der TB6600 unterstützt sieben Mikroschritt-Modi. Einstellung Mikroschritte Schritte pro Umdrehung bei 1,8° Motor Vollschritt 1 200 Halbschritt A 1/2 400 Halbschritt B 1/2 400 Viertelschritt 1/4 800 Achtelschritt 1/8 1.600 Sechzehntelschritt 1/16 3.200 Zweiunddreißigstelschritt 1/32 6.400 Eine höhere Mikroschrittauflösung ermöglicht eine feinere Bewegungssteuerung und kann Vibrationen sowie Motorgeräusche reduzieren. 🔌 Anschluss und Steuerung Der Schrittmotor-Treiber wird über digitale Steuersignale angesteuert. Anschluss Funktion PUL+ / PUL− STEP – Schrittimpulse DIR+ / DIR− Drehrichtung ENA+ / ENA− Treiberfreigabe A+ / A− Motorwicklung A B+ / B− Motorwicklung B DC+ / DC− Versorgungsspannung Die Steuerung erfolgt über drei grundlegende Signale: STEP / PUL: Jeder gültige Impuls löst entsprechend der eingestellten Mikroschrittauflösung einen Schritt aus. DIR: Bestimmt die Drehrichtung des Motors. ENABLE / ENA: Aktiviert oder deaktiviert die Motorendstufe entsprechend der Logik des Treibers. Kompatible Steuerungen Arduino UNO / Mega / Nano ESP32 / ESP32-S3 STM32 CNC-Controller SPS-Steuerungen mit geeigneten Pulsausgängen Externe Schrittmotor-Pulsgeneratoren 🛠️ Typische Anwendungen CNC-Fräsmaschinen Lasergraviermaschinen 3D-Drucker und Positioniersysteme Robotik Linearantriebe Automatische Schiebetische Förderanlagen Drehtische Maschinenautomatisierung DIY- und Prototypenprojekte 🛡️ Schutzfunktionen Der Treiber verfügt über mehrere Funktionen zur Verbesserung der Betriebssicherheit: Übertemperaturschutz: Schutz vor thermischer Überlastung Überstromschutz: Schutz der Leistungselektronik Optokoppler-Isolation: Elektrische Trennung der Steuersignale Automatische Stromabsenkung: Reduziert die Wärmeentwicklung im Stillstand Optimierte Motoransteuerung: Reduziert Geräusche und Vibrationen ⚠️ Wichtige Hinweise Der TB6600 ist ausschließlich für geeignete zweiphasige bipolare Schrittmotoren vorgesehen. Der Motorstrom muss vor der Inbetriebnahme korrekt eingestellt werden. Schrittmotoren dürfen nicht bei eingeschalteter Stromversorgung angeschlossen oder getrennt werden. Für den Betrieb ist ein geeignetes externes DC-Netzteil erforderlich. Bei hoher Strombelastung muss eine ausreichende Wärmeabfuhr gewährleistet sein. Der Treiber erzeugt die Motorbewegung nicht selbstständig. Er benötigt Schritt- und Richtungssignale von einer externen Steuerung. Die erreichbare Drehzahl und das Drehmoment hängen vom Motor, der Versorgungsspannung, der Strombegrenzung und der Impulsfrequenz ab. 📦 Lieferumfang 1 × TB6600 Schrittmotor-Treiber 4A Microstep Controller Schrittmotor, Netzteil und externe Steuerung sind nicht im Lieferumfang enthalten.

Lesen Sie Mehr Weniger

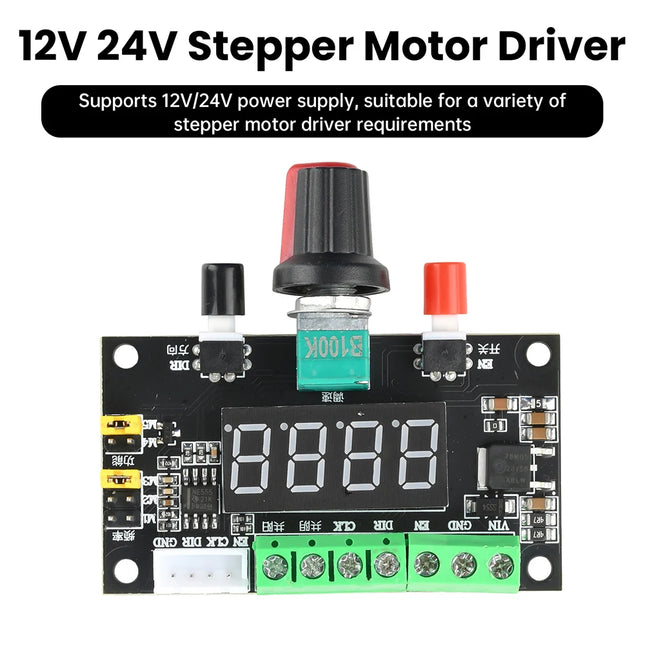

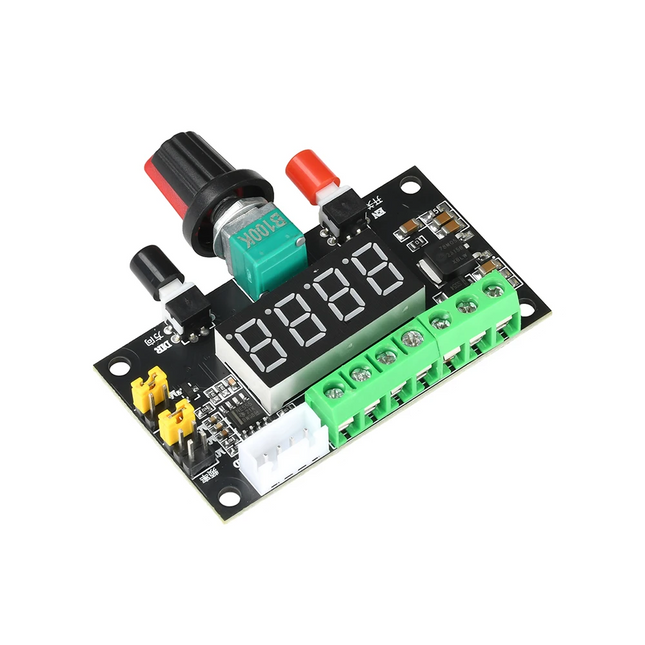

Der 12V / 24V Stepper Motor Controller ist ein kompakter PWM- und Puls-Signalgenerator zur Ansteuerung externer Schrittmotortreiber. Das Modul erzeugt die für einen Stepper-Treiber benötigten PUL/CLK- und DIR-Steuersignale und ermöglicht damit eine einfache manuelle Steuerung von Drehzahl und Drehrichtung eines Schrittmotors. Über den integrierten Drehregler kann die Ausgangsfrequenz und damit die Motordrehzahl komfortabel eingestellt werden. Zusätzlich stehen über Jumper verschiedene Frequenzbereiche zur Verfügung, wodurch sich das Modul sowohl für sehr langsame als auch für schnelle Bewegungen einsetzen lässt. Ideal zum Aufbau einer einfachen Stand-alone-Schrittmotorsteuerung ohne Mikrocontroller, SPS oder PC. Wichtig: Das Modul ist ein Signalgenerator und kein Schrittmotor-Leistungstreiber. Zum Betrieb eines Schrittmotors wird zusätzlich ein geeigneter Stepper Driver benötigt. ⭐ Highlights Betrieb mit 12 V / 24 V DC Manuelle Drehzahlregelung Vorwärts-/Rückwärtssteuerung PUL/CLK-Ausgang für Stepper-Treiber DIR-Ausgang für Drehrichtung Enable-Steuerung Mehrere Frequenzbereiche wählbar PWM-/Pulssignalerzeugung Common-Anode und Common-Cathode Anschluss möglich Kein Mikrocontroller erforderlich Ideal für Testaufbauten und einfache Maschinensteuerungen 📊 Technische Daten Eigenschaft Wert Produkttyp Stepper Motor Pulse Generator Funktion Signalgenerator für Schrittmotortreiber Versorgungsspannung DC 12 V / 24 V Ausgang PWM / Puls Drehzahlregelung Ja, stufenlos Drehrichtungssteuerung Vorwärts / Rückwärts Enable Unterstützt Pulssignal PUL / PULS / CLK Richtungssignal DIR / CW / CCW Enable-Signal EN / ENA / FREE Frequenzbereich Mehrere Bereiche per Jumper Anschlussart Common Anode oder Common Cathode Motoranschluss direkt Nein Externer Stepper Driver erforderlich Ja ⚙️ Frequenzbereiche Über die Jumper können unterschiedliche Ausgangsfrequenzbereiche gewählt werden. Bereich Frequenzbereich High ca. 5,4 kHz – 160 kHz Medium ca. 540 Hz – 16,6 kHz Low ca. 80 Hz – 2,4 kHz Dadurch kann das Modul an unterschiedliche Motoren, Mikroschritt-Einstellungen und gewünschte Drehzahlbereiche angepasst werden. Die tatsächliche erreichbare Motordrehzahl hängt zusätzlich vom verwendeten Schrittmotor, Stepper-Treiber, Versorgungsspannung und der eingestellten Mikroschrittauflösung ab. 🔄 Vorwärts- / Rückwärtssteuerung Über das DIR-Signal kann die Drehrichtung des angeschlossenen Stepper-Treibers umgeschaltet werden. Damit sind beispielsweise folgende Bewegungen möglich: Vorwärtslauf Rückwärtslauf Links-/Rechtslauf Auf-/Abbewegung Ein-/Ausfahren eines Linearantriebs 🎚️ Drehzahlregelung Die Drehzahl wird über die Frequenz des erzeugten Pulssignals bestimmt. Niedrige Pulsfrequenz → niedrige Motordrehzahl Hohe Pulsfrequenz → hohe Motordrehzahl Mit dem integrierten Drehregler kann die Frequenz innerhalb des ausgewählten Bereichs stufenlos verändert werden. 🔌 Signalbezeichnungen Je nach Hersteller des verwendeten Schrittmotortreibers können unterschiedliche Bezeichnungen verwendet werden. Funktion Mögliche Bezeichnungen Enable EN / ENA / FREE Puls PUL / PULS / CLK / STEP Richtung DIR / CW / CCW Die Funktion ist grundsätzlich identisch, auch wenn die Beschriftung des Treibers abweicht. 🔧 Anschluss – Common Anode Bei einem Stepper-Treiber mit gemeinsamer Anode werden die Plus-Anschlüsse gemeinsam verbunden. Anschlussprinzip Controller Stepper Driver Common / + EN+ / PUL+ / DIR+ EN EN− PUL / CLK PUL− DIR DIR− EN+, PUL+ und DIR+ werden gemeinsam mit dem entsprechenden positiven Signalanschluss verbunden. 🔧 Anschluss – Common Cathode Bei einem Stepper-Treiber mit gemeinsamer Kathode werden die Minus-Anschlüsse gemeinsam verbunden. Anschlussprinzip Controller Stepper Driver Common / − EN− / PUL− / DIR− EN EN+ PUL / CLK PUL+ DIR DIR+ EN−, PUL− und DIR− werden gemeinsam mit dem entsprechenden negativen Signalanschluss verbunden. 🧱 Einfacher Systemaufbau Für eine vollständige Schrittmotorsteuerung werden vier grundlegende Komponenten benötigt: 12/24V Signalgenerator → Stepper Driver → Schrittmotor Zusätzlich wird eine geeignete DC-Stromversorgung benötigt. Komponente Aufgabe Puls-Signalgenerator Erzeugt STEP/PUL und DIR Stepper Driver Verstärkt die Signale und steuert die Motorwicklungen Schrittmotor Führt die Bewegung aus DC-Netzteil Versorgt das System mit Energie Damit lässt sich eine einfache manuelle Bewegungssteuerung aufbauen, ohne einen Arduino oder eine SPS programmieren zu müssen. 🔌 Kompatible Stepper-Treiber Das Modul kann mit zahlreichen Stepper-Treibern verwendet werden, sofern diese einen kompatiblen STEP/PUL + DIR Eingang besitzen, beispielsweise: TB6600 DM542 DM556 DM860 ähnliche digitale Stepper Driver industrielle PUL/DIR-Schrittmotortreiber Vor dem Anschluss müssen die zulässigen Signalpegel des jeweiligen Treibers geprüft werden. 🚀 Vorteile ✔ Kein Programmieren erforderlich ✔ Direkte manuelle Drehzahlregelung ✔ Vorwärts- und Rückwärtslauf ✔ Große einstellbare Frequenzspanne ✔ Drei Frequenzbereiche ✔ Kompakter Aufbau ✔ Einfache Verdrahtung ✔ Für Common Anode und Common Cathode geeignet ✔ Ideal zum Testen von Schrittmotoren und Treibern ✔ Geeignet für Stand-alone-Steuerungen 🎯 Einsatzbereiche Schrittmotor-Teststände CNC-Projekte Linearantriebe Positioniertische Vorschubantriebe Drehteller Fördertechnik Dosieranlagen Wickelmaschinen Automatisierung Maschinenbau Robotik DIY-Projekte Laboraufbauten Stepper-Driver-Funktionstests 💡 Typische Anwendung Das Modul eignet sich besonders, wenn ein Schrittmotor einfach mit einstellbarer Geschwindigkeit betrieben werden soll, ohne dafür einen Mikrocontroller programmieren zu müssen. Beispiel: Netzteil → Pulscontroller → TB6600 → NEMA17/NEMA23 Schrittmotor Der Controller bestimmt dabei Geschwindigkeit und Drehrichtung, während der externe Stepper-Treiber den erforderlichen Motorstrom bereitstellt. ⚠️ Wichtige Hinweise Dieses Modul treibt keinen Schrittmotor direkt an. Ein separater, zum Motor passender Schrittmotortreiber ist zwingend erforderlich. Motorstrom und Motorversorgung werden am Stepper Driver eingestellt bzw. angeschlossen. Vor dem Anschluss die Pinbelegung des verwendeten Treibers prüfen. Common-Anode-/Common-Cathode-Verdrahtung entsprechend dem verwendeten Treiber auswählen. Änderungen an der Verkabelung nur bei ausgeschalteter Stromversorgung durchführen. Maximale Motordrehzahl hängt nicht allein von der eingestellten Pulsfrequenz ab. 📦 Lieferumfang 1 × 12V / 24V Stepper Motor PWM/Puls Signalgenerator Controller

Lesen Sie Mehr Weniger
