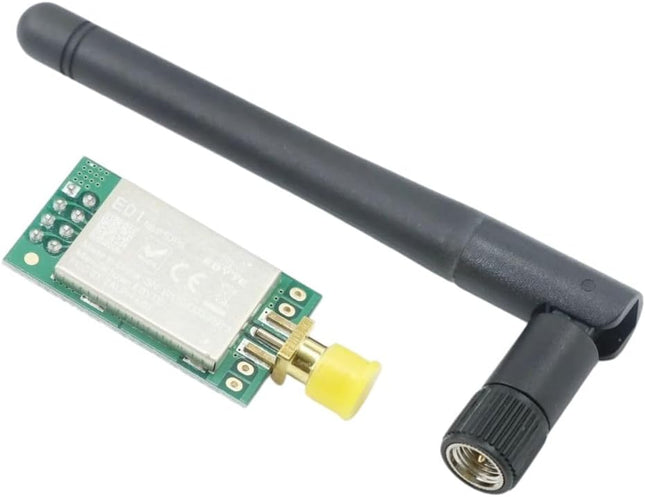

2,4 GHz drahtloses Transceiver-Modul der Serie E01 Das 2,4 GHz drahtlose Transceiver-Modul der Serie E01, basierend auf dem bewährten nRF24L01P-Chip, bietet eine herausragende Kombination aus kompakter Bauweise und vielseitigen Anwendungsmöglichkeiten. Mit seiner SPI-Schnittstelle ist dieses Modul einfach in bestehende Systeme integrierbar und eignet sich ideal für eine Vielzahl von Anwendungen im Bereich der drahtlosen Kommunikation. Technische Spezifikationen Das Modul operiert im Frequenzbereich von 2400 bis 2525 MHz und nutzt dabei einen Standard-Oszillator mit 16 MHz. Mit einer Sendeleistung von bis zu 27 dBm (max. 500 mW) erreicht das Modul beeindruckende Reichweiten und eine zuverlässige Datenübertragung. Die Empfangsempfindlichkeit liegt bei bemerkenswerten -99 dBm, wodurch auch schwache Signale effizient empfangen werden können. Die Luft-Datenrate des Moduls variiert zwischen 250 kbps und 2 MBit/s, wobei der Standardwert bei 250 kbps liegt. Diese Flexibilität in der Datenrate ermöglicht es Entwicklern, je nach Anforderung der Anwendung die optimale Geschwindigkeit auszuwählen. Einsatzmöglichkeiten Dank seiner geringen Größe und hohen Leistungsfähigkeit findet das Serie E01 Modul Anwendung in zahlreichen Bereichen, darunter Industrieautomation, Smart Home-Lösungen, Telemetrie und IoT-Anwendungen. Die Verwendung hochwertiger Bauteile, wie präzisen Industriekristallen und der eingebetteten TCXO-Technologie (Temperaturkompensierte Quarzoszillatoren), garantiert eine stabile und zuverlässige Funktion über verschiedene Umgebungsbedingungen hinweg. Lieferumfang: 1 x Stück   Weitere Bilder      HF-Parameter Wert Bemerkung Arbeits frequenz 2400 ~ 2525 MHz Standard: 2,4 ghz(16mhz oszillator) Sende leistung 27 dbm Max. Leistung (500mw) Empfangende Empfindlichkeit -99 dbm Luft datenrate: 250kbps Luft datenrate 250k ~ 2 MBit/s Standard: 250kbps Test abstand 5000m In offener und klarer Luft, mit maximaler Leistung, 5dbi Antennen gewinn, Höhe von 2m, Luft datenrate: 250kbps   Hardware-Parameter Wert Bemerkung Größe 18*33,4mm Ohne sma Antennen typ SMA-K   Kommunikation schnitts telle Spi   Paket Dip     Elektronischer Parameter Min. Typ. Max. Einheit Zustand Strom versorgung 2,5 3,3 5,5 V   Kommunikation ebene 2,0 3,3 3,6 V   Sende strom 480 490 500 Ma 3,3 v Sende strom 380 390 400 Ma 5,0 v Empfangen von Strom 22 23 24 Ma 3,3 v Empfangen von Strom 21 22 23 Ma 5,0 v   Betriebs temperatur -40 20 + 85 ℃   Betriebs feuchtigkeit 10 60 90 %   Lagerte mperatur -40 20 125 ℃   Hochwertige Industrie komponenten * Original nordisch importiert nrf24l01p * Kristall oszillator in Industrie qualität Hochpräziser und Niedertemperatur-Kristall oszillator * Leistungs verstärker Erhöhte Übertragungs entfernung * Hochwertige Komponenten Haupt sächlich von murata, tdk, avx etc. Stift definition Schaltplan Anwendungen Mit stabiler Serien fertigung eignet sich das Modul für verschiedene Anwendungen (insbesondere für Smart Home, iot) Uav/rf fernbedienung Sicherheits überwachung und-kontrolle Digitale Bilder fassung

Lesen Sie Mehr Weniger

Das FM-60X UHF RFID Modul basiert auf dem leistungsstarken R200 RFID-Chipsatz und ist ein kompaktes, zuverlässiges UHF-RFID-Lesemodul für industrielle und kommerzielle Anwendungen.Es unterstützt den ISO18000-6C / EPC C1 GEN2 Standard und ermöglicht das schnelle, gleichzeitige Lesen mehrerer RFID-Tags. ✔ UHF RFID bis 4m✔ Multi-Tag Lesen✔ UART TTL Integration✔ Industrie & IoT ready   Dank UART-TTL-Schnittstelle lässt sich das Modul einfach in Mikrocontroller-, Embedded- und IoT-Systeme integrieren (z. B. Arduino, ESP32, STM32, Raspberry Pi mit UART). ⭐ Hauptmerkmale ✔ R200 Hochleistungs-RFID-Chip ✔ UHF-Frequenzbereich 860–960 MHz ✔ ISO18000-6C / EPC Gen2 kompatibel ✔ UART TTL Schnittstelle ✔ Unterstützt RSSI-Signalstärke ✔ Hohe Lesegeschwindigkeit (>50 Tags/s) ✔ Mehrfach-Tag-Lesung (Anti-Collision) ✔ Kompakte Bauform ✔ Große Antennenauswahl (1–5,5 dBi) ⚙️ Technische Daten Parameter Wert Produkttyp UHF RFID Reader Modul Modell FM-60X      Geliefert FM605 3dBi Chipsatz R200 Protokoll ISO18000-6C / EPC C1 GEN2 Frequenz (EU) 865–868 MHz Frequenz (US) 902–928 MHz RF-Ausgangsleistung 15–26 dBm Schnittstelle UART TTL Versorgungsspannung 3,5–5,5 V Lesedistanz 0–4 m (abhängig von Antenne & Tag) Lesegeschwindigkeit >50 Tags/Sekunde Tag-Speicher bis 200 Tags @ 96-bit EPC RSSI Unterstützt Empfangsempfindlichkeit < –70 dBm Betriebsstrom 110 mA @ 3,5 V (15 dBm) Max. Strom 180 mA @ 3,5 V (26 dBm) Standby-Strom <80 mA Sleep-Strom <100 µA Kühlung Luftkühlung (kein Kühlkörper nötig) 📐 Modul- & Antennenoptionen Modulgrößen verfügbar: 35 mm / 50 mm / 70 mm / 90 mm / 120 mm Antennengewinn: 1 / 3 / 4 / 5 / 5,5 dBi Lesereichweite abhängig von: Antennengewinn Tag-Typ Umgebung 🔌 Schnittstelle & Integration UART TTL (RX / TX / GND) Einfache Anbindung an: Arduino ESP8266 / ESP32 STM32 Embedded Linux Systeme Unterstützt RSSI-Auswertung für Abstands- & Signalqualitätsanalyse 🧠 Typische Anwendungen   Lager- & Logistiksysteme Zutrittskontrolle Inventarverwaltung Asset-Tracking Produktionslinien Automatisierung & Industrie 4.0 Smart Shelves & Retail Lieferumfang 1 × FM-605 UHF RFID Reader Modul (R200 Chip) mit 3dBi Antenne

Lesen Sie Mehr Weniger

ntenna Set ESP32-S3 N16R8, 44-Pin IPEX + externe 2-dBi 2,4-GHz-Antenne Terminal Expansion Adapter inklusive ⭐ Highlights Leistungsfähiger ESP32-S3 Dual-Core MCU N16R8: 16 MB Flash + 8 MB PSRAM 44-Pin Development Board 2,4-GHz WiFi Bluetooth Low Energy Zwei USB-C-Anschlüsse Native USB-/OTG-Unterstützung USB-zu-Serial-Schnittstelle CH343P USB-Serial-Chip BOOT- und RESET-Taster Integrierte WS2812 RGB-LED Zahlreiche GPIO-, ADC-, Touch-, PWM- und Kommunikationsschnittstellen Expansion Board mit Schraubklemmen Ideal für ESP-IDF, Arduino IDE und PlatformIO 📊 Technische Daten – ESP32-S3 Eigenschaft Spezifikation MCU ESP32-S3 Modul ESP32-S3-WROOM-1 Speichervariante N16R8 Flash 16 MB PSRAM 8 MB CPU Dual-Core Xtensa 32-Bit LX7 Maximale CPU-Frequenz bis 240 MHz WLAN 2,4 GHz WiFi WiFi-Standard IEEE 802.11 b/g/n Bluetooth Bluetooth Low Energy Pin-Anzahl 44 Pins USB USB-C Native USB Unterstützt USB OTG Unterstützt USB-Serial CH343P RGB-LED WS2812 Taster BOOT + RESET Logikpegel 3,3 V Programmierung USB-C Bauform Development Board / DIP 🧠 N16R8 – was bedeutet das? Die Bezeichnung N16R8 beschreibt die Speicherausstattung des ESP32-S3: Kennzeichnung Bedeutung N16 16 MB Flash-Speicher R8 8 MB PSRAM Die zusätzliche PSRAM ist besonders interessant für Anwendungen, die größere Datenmengen im Arbeitsspeicher benötigen. Dazu gehören beispielsweise: Kameraprojekte Webserver größere Display-Oberflächen Datenlogger Bildverarbeitung umfangreiche Netzwerkprojekte IoT-Gateways größere Datenpuffer 🔌 Terminal Expansion Adapter Board Das mitgelieferte Expansion Board erleichtert die feste Verdrahtung des ESP32-S3 erheblich. Anstatt Sensoren und Aktoren ausschließlich über lose Jumper-Kabel anzuschließen, stehen robuste Schraubklemmen zur Verfügung. Vorteile ✔ GPIO-Anschlüsse bequem zugänglich ✔ Saubere Verdrahtung ✔ Schraubklemmen für feste Leitungsverbindungen ✔ Ideal für Prototypen und Versuchsaufbauten ✔ Weniger lose Steckverbindungen ✔ Entwicklungsboard weiterhin austauschbar ✔ Besonders praktisch für Schaltschrank-, Labor- und Automatisierungsprojekte 📌 GPIO & Schnittstellen Der ESP32-S3 stellt zahlreiche Funktionen über seine GPIOs bereit, darunter: Digital Input / Output PWM ADC Touch-Eingänge UART I²C SPI USB D+ / D− JTAG Interrupts Clock-Ausgänge Dadurch kann das Board mit einer Vielzahl externer Komponenten kombiniert werden. 🔗 Typische Peripherie Das Development Kit eignet sich beispielsweise für den Anschluss von: Temperatursensoren Feuchtigkeitssensoren Drucksensoren Abstandssensoren Displays OLED-Displays Relaismodule MOSFET-Treiber Motorcontroller Encoder Taster und Schalter LEDs Strom- und Spannungssensoren RS485-Module CAN-Transceiver GPS/GNSS-Module 📡 Variante 1 – Onboard Antenna ESP32-S3 N16R8 44-Pin + Terminal Expansion Adapter Board Diese Variante verwendet die direkt auf dem ESP32-Modul integrierte 2,4-GHz-Antenne. Vorteile Keine zusätzliche Antenne erforderlich Kompakter Aufbau Weniger Verkabelung Ideal für Entwicklungs- und Laborprojekte Gut für Anwendungen mit normaler Funkreichweite Lieferumfang Variante 1 1 × ESP32-S3 N16R8 44-Pin Development Board 1 × Terminal Expansion Adapter Board 📡 Variante 2 – IPEX External Antenna ESP32-S3 N16R8 44-Pin + IPEX + externe 2-dBi-Antenne + Terminal Expansion Adapter Board Diese Ausführung verfügt über einen IPEX-Antennenanschluss für eine externe 2,4-GHz-Antenne. Vorteile Externe Antenne frei positionierbar Besonders interessant beim Einbau in Gehäuse Antenne kann außerhalb des Geräts positioniert werden Flexible Funkinstallation Geeignet für IoT- und Automatisierungsanwendungen Lieferumfang Variante 2 1 × ESP32-S3 N16R8 44-Pin Development Board mit IPEX 1 × externe 2-dBi 2,4-GHz-Antenne 1 × Terminal Expansion Adapter Board 💻 Zwei USB-C-Schnittstellen Das Development Board besitzt zwei USB-C-Anschlüsse für unterschiedliche Entwicklungsaufgaben. USB-to-Serial Über den integrierten CH343P USB-Serial-Controller kann das Board programmiert und über die serielle Schnittstelle überwacht werden. ESP32-S3 Native USB / OTG Der ESP32-S3 bietet zusätzlich native USB-Funktionalität und kann je nach Softwarekonfiguration für USB-Anwendungen eingesetzt werden. Dies ermöglicht beispielsweise Projekte mit: USB HID USB-Geräten serieller Kommunikation USB-OTG-Anwendungen Embedded USB-Projekten ⚙️ BOOT & RESET Auf dem Board befinden sich separate Taster für: BOOT – zum Aufrufen des Download-/Programmiermodus RST / RESET – zum Neustarten des ESP32-S3 Dies erleichtert Entwicklung, Programmierung und Fehlersuche. 🌈 WS2812 RGB-LED Eine adressierbare WS2812 RGB-LED befindet sich direkt auf dem Development Board. Sie kann beispielsweise verwendet werden für: Statusanzeigen WiFi-Verbindungsstatus Fehlermeldungen Betriebszustände Debugging optische Benutzeranzeigen 🚀 Typische Einsatzbereiche Das ESP32-S3 N16R8 Kit eignet sich für: IoT-Systeme Smart Home Industrieautomation Datenlogger Sensornetzwerke Robotik Maschinensteuerungen Fernüberwachung Webserver MQTT-Systeme Home Assistant ESPHome Mess- und Prüftechnik Displays und HMI Kameraprojekte USB-Anwendungen DIY-Elektronik 💻 Entwicklungsumgebungen Der ESP32-S3 kann unter anderem mit folgenden Entwicklungsumgebungen verwendet werden: Arduino IDE ESP-IDF PlatformIO ESPHome MicroPython, abhängig von Firmware und Projekt ⚠️ Wichtige Hinweise Die GPIO-Logik des ESP32-S3 arbeitet mit 3,3 V. GPIO-Pins dürfen nicht ohne geeignete Pegelanpassung mit nicht kompatiblen höheren Signalspannungen betrieben werden. Bei Verwendung der externen Antennenvariante muss die Antenne korrekt am IPEX-Anschluss angeschlossen werden. Die tatsächliche Funkreichweite hängt stark von Antenne, Einbauposition, Gehäuse und Umgebung ab. Pinbelegung vor Anschluss externer Hardware immer mit der Beschriftung des Boards bzw. dem Pinout abgleichen. 📦 Lieferumfang Variante 1 – Onboard Antenna 1 × ESP32-S3 N16R8 44-Pin Development Board1 × Terminal Expansion Adapter Board Variante 2 – External Antenna 1 × ESP32-S3 N16R8 44-Pin Development Board mit IPEX1 × 2-dBi 2,4-GHz externe Antenne1 × Terminal Expansion Adapter Board
