Display

Das ESP32-Entwicklungsplatine, der Standard- bis 7-Zoll-  Bildschirm und SD Card unterstützen das automatische Herunter laden mit einer Taste, bieten lvgl-Demo und Arduino-Beispiele Parameter: Verwenden Low-Power-Dual-Core-32-Bit-CPU, die als Anwendungs prozessor verwendet werden kann. Die Haupt frequenz beträgt bis zu 240MHz und die Rechen leistung beträgt bis zu dmips Eingebaute 520 kb sram Arbeitsspannung 4,75-5,25 V Spiflash Standard 32mbit RAM intern 520kb Wi-Fi 802,11 b/g/n/e/i Bluetooth Bluetooth 4,2 br/edr und ble Standard Unterstützung schnitts telle (2mbps) uart, spi, i2c, pwm Unterstützung tf karte, maximale unterstützung 4g Io port 9 Standard einstellung für serielle Port rate 115200bps Spektrum bereich 2483,5 ~ MHz Antennen form an Bord der Leiterplatte antenne, 2dbi gewinnen Bild Ausgabe format: JPEG (nur ov2640 Unterstützung), BMP, Graustufen Verpackungs methode dip-16 Sende leistung 802,11 b: 17 ± 2dbm (@ 11mbps) 802,11g: 14 ± 2dbm (@ 54mbps) 802,11 n: 13 ± 2dbm (@ mcs7) Empfangende Empfindlichkeit cck, 1mbps:-90dbm Cck, 11mbps:-85dbm 6mbps (1/2bpsk): -88dbm 54mbps (3/464-qam): -70dbm Mcs7 (65 MBit/s, 72,2 MBit/s): -67dbm Strom verbrauch schalten Sie den Blitz aus: 180ma @ 5v Schalten Sie den Blitz ein und stellen Sie die Helligkeit auf das Maximum ein: 310ma @ 5v Tiefschlaf: Der niedrigste Strom verbrauch kann 6ma @ 5v erreichen Moderm-Schlaf: Der niedrigste kann 20ma @ 5v erreichen Licht-Schlaf: der niedrigste kann 6,7 ma @ 5v erreichen Sicherheit wpa/wpa2/WPA2-Enterprise/wps Arbeitstemperatur-20 ℃ ~ 70 ℃ Speicher umgebung-40 ℃ ~ 125 ℃, <90% rh Anwendung Home Smart Device Bild übertragung Drahtlose Überwachung Intelligente Landwirtschaft Qr drahtlose Erkennung Signal des drahtlosen Position ierungs systems andere iot Anwendungen Lieferumfang: 1 x  Display Modul Mit Kabel   Weitere Bilder

Lesen Sie Mehr Weniger

Der LC220 Gewichtssensor-Anzeiger ist ein professionelles Load Cell Display für 1–4 Wägezellen und bietet höchste Präzision bei der Gewichtsmessung. Mit Ausgängen 4–20 mA, 0–10 V und RS485 (Modbus RTU) sowie einem Relaisausgang eignet er sich ideal für Waagen, Dosieranlagen, Füllsysteme und industrielle Automatisierungen. Dank robustem Gehäuse, einfacher Schalttafelmontage und zuverlässiger Messgenauigkeit ist der LC220 die perfekte Lösung für alle Anwendungen, die einen präzisen Gewichtssensor mit Anzeige und Steuerungsfunktion erfordern. ⚙️ Technische Daten – LC220 Gewichtsanzeige   Parameter Wert Modell LC220 Gewichtsanzeige / Load Cell Display Eingang 1–4 Wägezellen, mV-Signal Anzeige LED-Digitaldisplay, hohe Ablesegenauigkeit Versorgungsspannung AC 85–265 V   Ausgänge 4–20 mA, 0–10 V, RS485 (Modbus RTU) Relaisausgang 3 × programmierbarer Relaisausgang Genauigkeit 1/100.000 interne Auflösung Funktionen Tara, Null, Spitzenwert, Alarm, Grenzwertsteuerung Kommunikation RS485, Modbus RTU Umgebungstemperatur –10 °C bis +60 °C Abmessungen ca. 96 × 48 × 95 mm (Einbaugehäuse für Schalttafelmontage) Material Robustes ABS-Gehäuse Montage Schalttafel-Einbau (Frontmaß: 96×48 mm, Einbautiefe ca. 95 mm) Lieferumfang: 1 × LC220 Gewichtsanzeige (Load Cell Display)

Lesen Sie Mehr Weniger

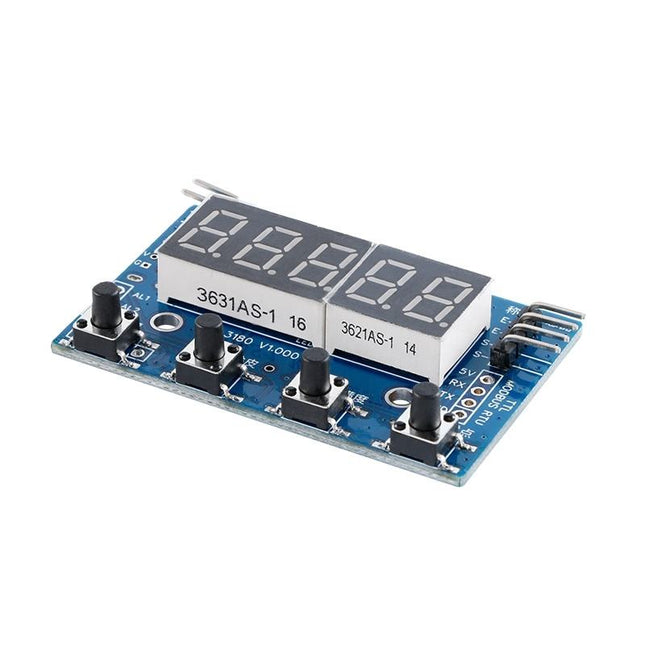

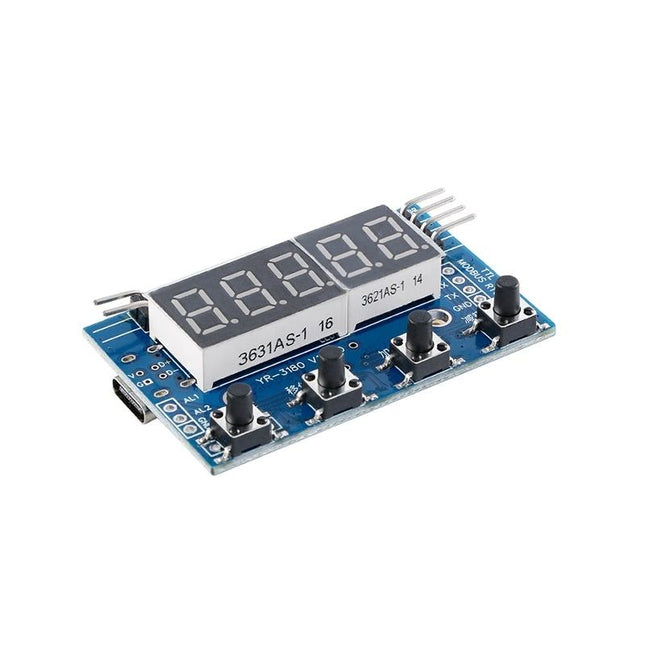

Dieses HX711 24-Bit Display Modul ist eine hochpräzise Lösung zur Gewichtsmessung mit Wägezellen und bietet zusätzlich eine Modbus RTU Kommunikationsschnittstelle über USB Typ-C – ideal für SPS, Industrieautomation und Datenerfassung. Das Modul kombiniert einen präzisen 24-Bit A/D-Wandler (HX711) mit einer integrierten Digitalanzeige, sodass Messwerte direkt angezeigt und gleichzeitig an externe Systeme übertragen werden können. ✔ 24-Bit Präzision✔ Modbus RTU für SPS✔ USB-C Anschluss✔ Anzeige + Daten gleichzeitig Dank starker Entstörungsfähigkeit, digitaler Filterung und hoher Linearität liefert das Modul stabile und zuverlässige Messwerte – selbst bei Vibration oder Störungen. ⚙️ Technische Daten A/D-Wandler: HX711 (24-Bit) Eingangssignal: ±19 mV Messrate: 6,25 – 100 Hz (Standard: 30 Hz) Anzeige: 4-stellige LED (Dezimalpunkt einstellbar) Versorgung: 5V DC Größe: 55 × 35 × 12 mm Kommunikation: Schnittstelle: USB Typ-C Protokoll: Modbus RTU Signal: TTL (UART) Umgebung: Betriebstemperatur: -40 °C bis +70 °C Lagertemperatur: -60 °C bis +90 °C 🚀 Vorteile Hochpräzise 24-Bit Gewichtsmessung Direktanzeige + Datenübertragung gleichzeitig Modbus RTU → perfekt für SPS & Industrie Starke Entstörung & stabile Messwerte Speicherung von Parametern ohne Strom Kompakt und einfach integrierbar 🎯 Einsatzbereiche Elektronische Waagen Industrieautomation & SPS Steuerung Prüfstände & Zugmaschinen IoT & Datenerfassung DIY & Maker Projekte 🔌 Funktionen Tara (Nullstellung) Full-Scale Kalibrierung Dynamische & statische Filterung Anti-Vibrations-Messung Automatische Datenausgabe (zyklisch oder bei Änderung) 🎛️ Bedienung Taste 1: OK / Speichern Taste 2: Auswahl (Shift) Taste 3: Wert erhöhen (+) Taste 4: Wert verringern (-) 📦 Lieferumfang 1 × HX711 24-Bit Display Modul mit Modbus RTU (USB-C)     Einstellung: Tara Null Kalibrierung:• Setzen Sie kein Gewicht auf der Waage• Drücken und halten Sie die Taste 4  für 3 Sekunden, der Bildschirm zeigt -PL-, dann lassen Sie Taste 4 los• Benutzen Sie Tasten 2, 3 und 4 um den Nullpunkt zu kalibrieren.• Drücken Sie die Taste1 um zu speichern. Somit ist Null-punkt Kalibrierung abgeschlossen.Full-Skala Kalibrierung:• Drücken und halten Sie die Taste 3  für 3 Sekunden, der Bildschirm zeigt -PH-, dann lassen Sie  die Taste 3 los.• Setzen Sie auf die Waage eine Masse von 1 ~ 20 kg, je nach Sensor Grenze.• Geben Sie den Wert der Masse auf dem Modul mithilfe von Tasten 2 , 3 und 4 ein• Drücken Sie die Taste 1.  Somit ist voll Skala Kalibrierung abgeschlossen.

Lesen Sie Mehr Weniger

Bitte verwenden Sie die Schaltung (Bild) unten  👇Technische Parameter Anzeige: 0.28 "LED-Nummer Arbeitsspannung: DC 8 ~ 24V Messspannung: DC 0.000 ~ 100,0 V Messstrom: DC 0.000 ~ 9,999 a Messleistung: DC 0,000 W ~ 1000W Bild wiederhol Frequenz: ≥ 300ms/Zeit Messgenauigkeit: 1% (± 1 Bit) Arbeitsstrom: <30ma Arbeitstemperatur: -10 bis 65 ° c Betriebsfeuchtigkeit: 10 bis 80% (nicht kondensierend) Produkt Größe: 79,3mm x 42,25x24,38mm Befestigungsloch: 72,0mm x 39,0mm Produkt Gewicht: 38g   Lieferumfang: 1 x  Modul   Weitere Bilder

Lesen Sie Mehr Weniger

Messbereich: Gleichzeitige Anzeige von Spannung und Strom Spannungsmessbereich: DC 0–100 V Strommessbereich: 0–10 A Leistungsmessbereich: 0–1000 W Spannungsfehlerbereich: ±1 % (einstellbar) Stromfehlerbereich: ±1 % (einstellbar) Leistungsfehlerbereich: ±1 % (einstellbar) Aktualisierungsrate: 300 ms/Times Anzeigemethode HTN LCD: 3 Reihen mit 3 Ziffern Angepasst oder nicht: JA Versorgungsspannung: DC 6–12 V. Arbeiten Strom: <15 mA Arbeitstemperatur: -10 bis +60° Lieferumfang: 1 x  Stück

Lesen Sie Mehr Weniger
