Dieses 3-in-1 ESP32 Entwicklungsset bietet eine professionelle Lösung für IoT-, Smart-Home-, Robotik- und Automatisierungsprojekte. Je nach Variante erhalten Sie entweder das GPIO Breakout Board, ein ESP32S DevKit oder ein ESP32-U DevKit mit externer IPEX-Antenne.
Das mitgelieferte GPIO Breakout Board erweitert sämtliche GPIO-Pins des ESP32 auf leicht zugängliche Schraubklemmen und verdoppelt jeden Anschluss (1→2). Dadurch lassen sich Sensoren, Relais, Displays und weitere Komponenten deutlich einfacher anschließen – ganz ohne Steckbrett.
Die ESP32-U Version verfügt zusätzlich über einen IPEX-Anschluss sowie eine 3 dBi WLAN-Antenne, wodurch eine deutlich größere Funkreichweite gegenüber der Standardversion erreicht werden kann.
Ideal für Arduino IDE, ESP-IDF, PlatformIO, Home Assistant, ESPHome, Node-RED sowie zahlreiche IoT- und DIY-Projekte.
📦 Varianten
Variante
Lieferumfang
Variante 1
GPIO Breakout Board für ESP32 DevKit 38 Pin
Variante 2

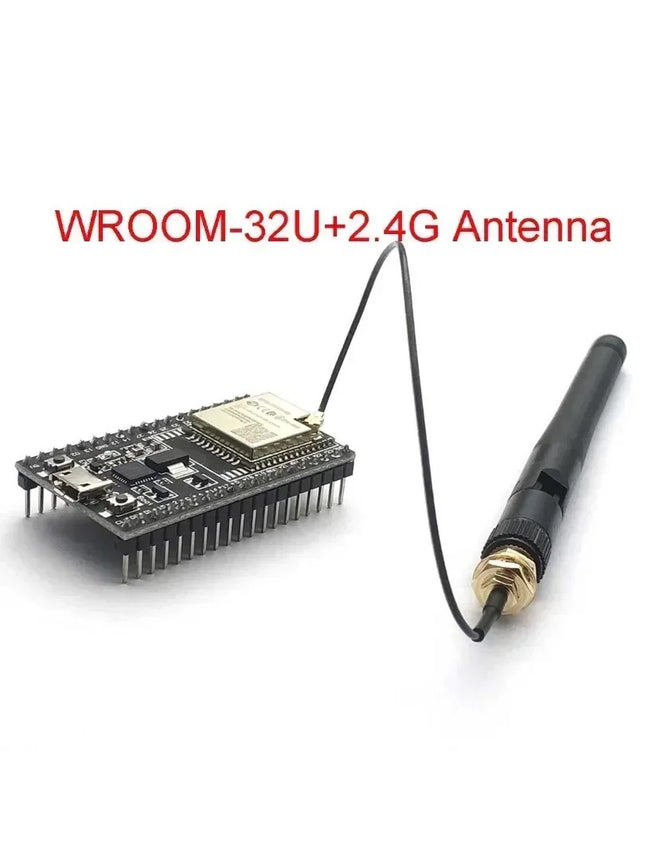

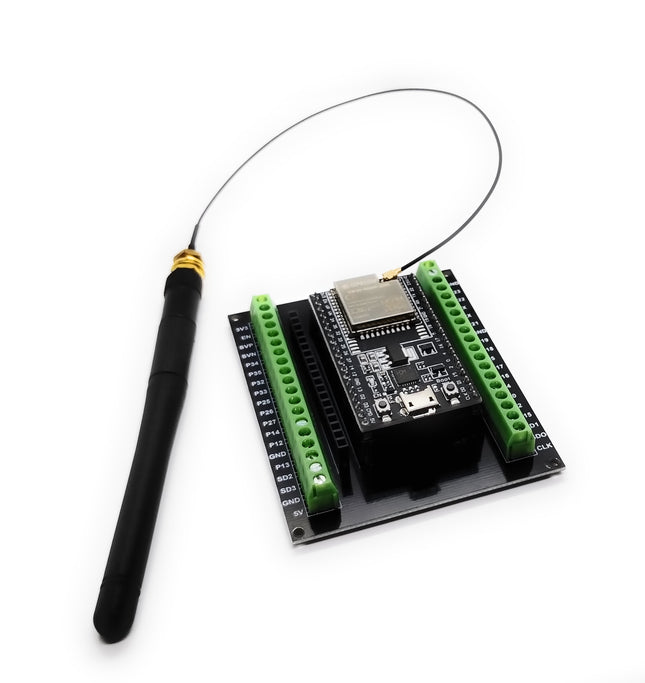

ESP32-U DevKit 38 Pin + 3 dBi IPEX WLAN-Antenne + GPIO Breakout Board
Variante 3
ESP32S DevKit 38 Pin + GPIO Breakout Board
📊 Vergleich der Varianten
Eigenschaft
Breakout Board
ESP32-U Set
ESP32S Set
ESP32 DevKit
❌
✅
✅
GPIO Breakout Board
✅
✅
✅
Externe WLAN-Antenne
❌
✅ (3 dBi)
❌
IPEX-Anschluss
❌
✅
❌
WLAN 2,4 GHz
—
✅
✅
Bluetooth
—
✅
✅
USB Micro
—
✅
✅
⚙️ Technische Daten – ESP32 DevKit
Eigenschaft
Wert
Mikrocontroller
ESP32
Version
DevKit V1
Pin-Anzahl
38 Pins
WLAN
2,4 GHz IEEE 802.11 b/g/n
Bluetooth
Bluetooth Classic + BLE
USB-Anschluss
Micro-USB
Betriebsspannung
5 V über USB
Logikspannung
3,3 V
Programmierung
Arduino IDE, ESP-IDF, PlatformIO
USB-UART
Integriert
📡 ESP32-U (nur Variante 2)
Eigenschaft
Wert
Antennenanschluss
IPEX / U.FL
Antenne
3 dBi WLAN-Antenne
Frequenz
2,4 GHz
Vorteil
Erhöhte Funkreichweite und stabilere Verbindung
🔌 Technische Daten – GPIO Breakout Board
Eigenschaft
Wert
Kompatibilität
ESP32 DevKit V1 (38 Pin)
GPIO-Erweiterung
1 Eingang → 2 Anschlüsse
Anschlussart
Schraubklemmen
Boardgröße
ca. 78 × 63 × 10 mm
Material
FR4 Leiterplatte
Montage
Direkt für ESP32 DevKit
Kompatibilität: Passend für ESP32 DevKit V1 mit 38 Pins und einem Pinabstand von ca. 22 mm.
🚀 Vorteile
✔ Kein Steckbrett erforderlich
✔ Jeder GPIO doppelt verfügbar
✔ Übersichtliche Schraubklemmen
✔ Schneller Sensoranschluss
✔ Einfache Verdrahtung
✔ Wiederverwendbare Anschlüsse
✔ Ideal für Prototypen
✔ Perfekt für Dauerinstallationen
✔ ESP32-U mit externer Hochleistungsantenne verfügbar
⚙️ Eigenschaften
38-Pin ESP32 DevKit
GPIO 1→2 Erweiterung
Schraubklemmen für alle Pins
WLAN & Bluetooth
USB Micro
Arduino kompatibel
ESP-IDF kompatibel
PlatformIO kompatibel
Home Assistant kompatibel
ESPHome kompatibel
Node-RED kompatibel
🎯 Einsatzbereiche
Smart Home
IoT-Systeme
ESPHome
Home Assistant
Industrieautomation
Sensorik
Robotik
Relaissteuerungen
Datenlogger
Displays
Wetterstationen
Überwachungssysteme
DIY-Projekte
Prototypenentwicklung
💡 Warum ein GPIO Breakout Board?
Das Breakout Board erleichtert den Aufbau erheblich:
Jeder GPIO ist zweimal verfügbar.
Direkter Anschluss über Schraubklemmen.
Kein loses Steckbrett erforderlich.
Saubere und sichere Verdrahtung.
Ideal für dauerhafte Installationen.
Spart Zeit bei Entwicklung und Fehlersuche.
⚠️ Hinweise
Das Breakout Board ist ausschließlich mit ESP32 DevKit V1 (38 Pin) kompatibel.
Nicht passend für 30-Pin- oder 36-Pin-ESP32-Boards.
Die ESP32-U Version besitzt einen IPEX-Anschluss für externe Antennen.
Die ESP32S Version verwendet die integrierte PCB-Antenne.
📦 Lieferumfang
Variante 1
1 × GPIO Breakout Board für ESP32 DevKit 38 Pin
Variante 2
1 × ESP32-U DevKit V1 (38 Pin)
1 × GPIO Breakout Board
1 × 3 dBi WLAN-IPEX-Antenne
Variante 3
1 × ESP32S DevKit V1 (38 Pin)
1 × GPIO Breakout Board
