Beschreibung

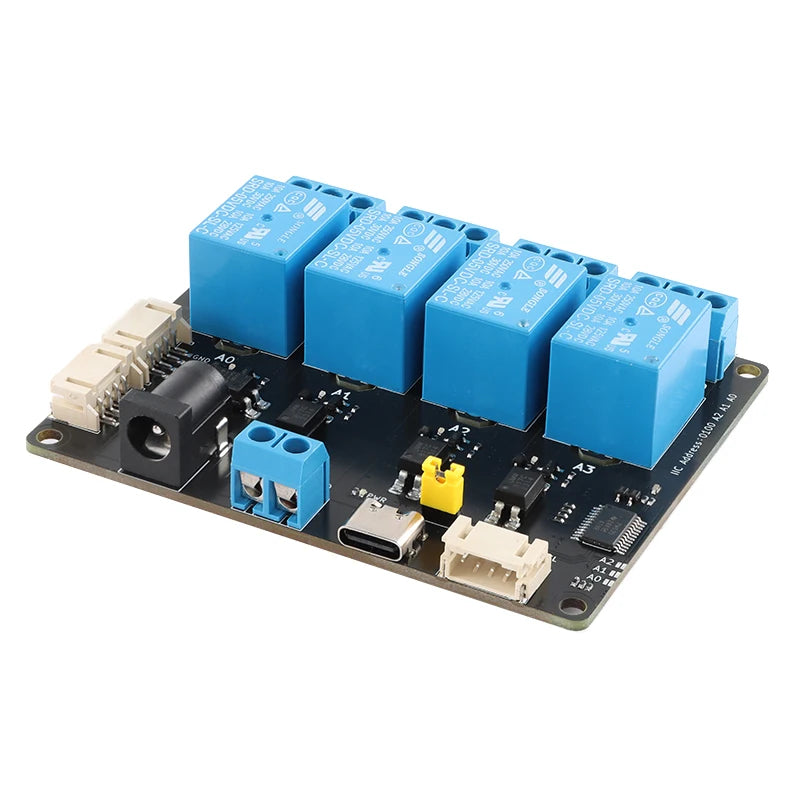

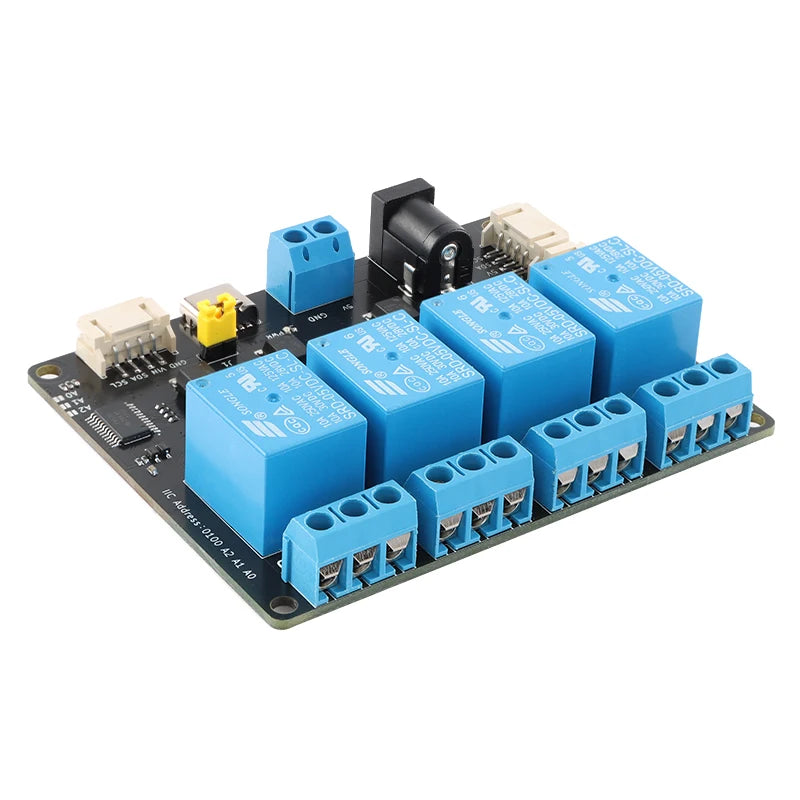

Dieses 4-Kanal I2C Relaismodul wurde speziell für Anwendungen entwickelt, bei denen wenige GPIO-Pins zur Verfügung stehen, aber viele Relais sicher und zuverlässig geschaltet werden müssen.
Dank I²C-Kommunikation (IIC) lassen sich mit nur zwei Busleitungen (SDA/SCL) zahlreiche Relais ansteuern.
Das Modul verwendet eine Optokoppler-Isolation, wodurch Steuerlogik und Lastseite galvanisch getrennt sind – ideal für Industrie-, Automatisierungs- und Smart-Home-Anwendungen.
⭐ Hauptmerkmale & Vorteile
-
✔ 4 Relaiskanäle auf einem Modul
-
✔ I²C / IIC Kommunikation – nur 2 Leitungen notwendig
-
✔ Optokoppler-Isolation für hohe Sicherheit & Störfestigkeit
-
✔ Relais bis 10A (ohmsche Last)
-
✔ Erweiterbar: bis zu 8 Module pro Bus
-
✔ Bis zu 32 Relais mit nur einem I²C-Bus steuerbar
-
✔ Adressierung über A0 / A1 / A2 Pins
-
✔ 3,3V-Logik kompatibel (separate 5V-Versorgung für Relais möglich)
-
✔ Kompaktes & robustes Design
-
✔ Ideal für Arduino, ESP32, ESP8266, Raspberry Pi, STM32
⚙️ Technische Daten
| Parameter |
Wert |
| Produkttyp |
4-Kanal I2C Relais-Erweiterungsmodul |
| Modell |
XL9535-K1V5 |
| Kommunikation |
I²C / IIC |
| Betriebsspannung |
DC 5V |
| Logikspannung |
3,3V oder 5V |
| Relaiskanäle |
4 |
| Relais-Last (ohmsch) |
10A |
| Relais-Last (induktiv) |
7A |
| Relais-Kontakt |
NO / COM / NC |
| Arbeitsstrom |
ca. 100 mA pro Relais |
| Isolation |
Optokoppler-Isolation |
| Adressierung |
A0 / A1 / A2 (8 Adressen) |
| Max. Module pro Bus |
8 |
| Max. Relais pro Bus |
32 (4×8) |
| Steuerbereich Lastseite |
0–220V |
| Anschluss Relais |
KF301-5.08 Schraubklemmen |
| Signalanschluss |

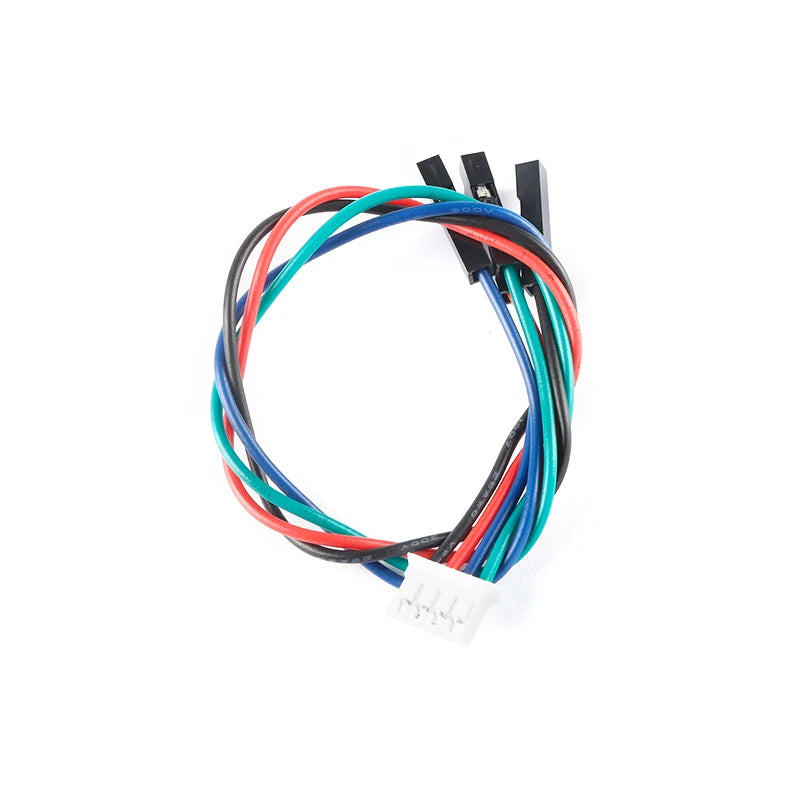

PH2.0-4P |
| Abmessungen |

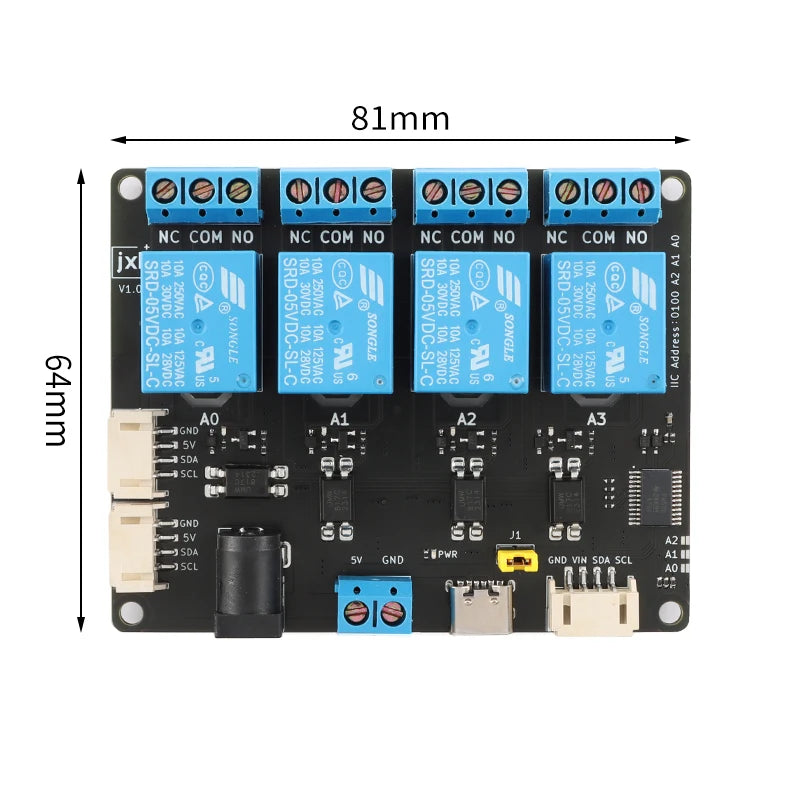

64,4 × 81 × 20 mm |
🔧 Erweiterbarkeit & Bus-Konzept
-
Jedes Modul besitzt 3 Adressbits (A0, A1, A2)
-
Dadurch sind 8 verschiedene I²C-Adressen möglich
-
Pro I²C-Bus können 8 Module × 4 Relais = 32 Relais betrieben werden
-
Ideal für Systeme mit vielen Aktoren und wenigen MCU-Pins
🧠 Typische Anwendungen
-
Industrie- & Gebäudeautomation
-
Smart-Home-Relaissteuerung
-
Schaltschrank-Erweiterung
-
Maschinen- & Anlagensteuerung
-
Relaissteuerung mit Arduino / ESP32
-
Nachrüstung bestehender Systeme
-
Steuerung von Lampen, Motoren, Ventilen, Heizungen
🛡️ Sicherheit & Stabilität
-
Galvanische Trennung durch Optokoppler
-
Reduzierte Störeinflüsse
-
Sichere Trennung von Steuer- & Lastkreis
-
Hohe Zuverlässigkeit im Dauerbetrieb
🔎 Kurzbeschreibung
✔ 4-Kanal Relaismodul mit I2C
✔ Optokoppler-isoliert
✔ 10A Relaisleistung
✔ Bis 32 Relais erweiterbar
✔ Für Arduino, ESP32, Raspberry Pi
📦 Lieferumfang
