PLC/SPS-Modul

OreluxTEC EtherCAT Incremental Encoder Interface Modul Brand: OreluxTEC Das OreluxTEC EtherCAT Modul ist ein industrielles Inkremental-Encoder-Interface für Hochgeschwindigkeits-Zähleingänge über den EtherCAT-Bus. Es verfügt über 2 RJ45-Ports, eine 24VDC-Versorgung und eine 8-Bit Drehschalter-Adresse für die Station-ID. Unterstützt werden bis zu 4 Gruppen A/B/C-Zähleingänge (differentiell 5V, max. 4 MHz), 2 Encoder-Versorgungsausgänge (5V) sowie 4 NPN-Schaltausgänge. 🧠 EtherCAT Bus – Hochgeschwindigkeits-Kommunikation ⚡ 4-kanaliger Inkrementalzähler bis 4 MHz 🔌 2× RJ45 Ports, Daisy-Chain-fähig 🛡️ IP20 Schutzklasse, Hutschienenmontage DN35 🔧 8-Bit Dial Switch für Station-ID 🔋 2x 5V Encoder Power Supply + 4x NPN Output 📊 Technische Daten Modell OreluxTEC EtherCAT Incremental Encoder Interface Bus-System EtherCAT (2× RJ45 Ports) Versorgungsspannung 24 VDC (Nennspannung) Adressierung 8-Bit Drehcodierschalter (Station-ID) Zählereingänge 4 Gruppen A/B/C Eingänge, Differentiell 5V, max. 4 MHz Encoder-Versorgung 2 × 5V Ausgänge (Encoder Power) Ausgänge 4 × NPN Schaltausgänge (Threshold Type) Zählmodus 1️⃣ A zählt, B bestimmt Richtung · 2️⃣ A/B Phasen-Quadratur (90°-Vorlauf zählt +, Nachlauf zählt −) Erweiterbarkeit Keine internen Erweiterungsmodule unterstützt Systemdiagnose Power, Bus und Kanalstatus mit Diagnose-LEDs Isolation Kanal ↔ Bus & Kanal ↔ Kanal isoliert Schutzart IP20 Montageart DIN-Schiene (DN35) Betriebstemperatur -20 … +60 °C Luftfeuchtigkeit 5–90 % (nicht kondensierend) Höhenbereich Bis 2000 m (80 kPa) Abmessungen (L×B×H) 27 × 114 × 96 mm 🧩 Produktmerkmale ⚙️ EtherCAT-Busmodul mit 4 Hochgeschwindigkeitszählern (4 MHz) 🧭 Präzise A/B/C-Encoder-Eingänge mit Richtungslogik 🛡️ Galvanisch isolierte Kanäle & Systemdiagnose integriert 🔋 2x 5V Encoder-Stromversorgung & 4x NPN-Ausgänge 📦 Robuste IP20-Ausführung für Hutschiene DN35 📦 Lieferumfang 1 × OreluxTEC EtherCAT Encoder Interface Modul Steckbare Anschlussklemmen Kurzanleitung / Dokumentation (digital) Hinweis: Keine internen Erweiterungsmodule unterstützt. Nur für industrielle SPS-Umgebungen mit EtherCAT-Bus geeignet.

Lesen Sie Mehr Weniger

OreluxTEC SM535S – Standalone Profinet RT Analog I/O Modul Brand: OreluxTEC Das SM535S ist ein eigenständiges Profinet-RT Analog-I/O-Modul mit 2× RJ45, 24 VDC Versorgung und 4 analogen Eingängen sowie 4 analogen Ausgängen (jeweils 16-Bit). Eingänge unterstützen Spannung (±10 V, ±5 V, 0–10 V, 0–5 V) oder Strom (0–20 mA, 4–20 mA); Ausgänge unterstützen Spannung (±10 V) oder Strom (0–20 mA). IP20, DIN-Schiene (DN35), Drehcode-Reset auf Werkseinstellungen. 🟢 Profinet-RT Standalone-Slave, 2× RJ45 (100 Mbit/s) 🎚️ 4 AI + 4 AO, 16-Bit Genauigkeit 🛡️ Bus- & Power-Isolation, Verpol- & Überspannungsschutz 🔁 Spannungs- & Strom-Signale: ±10 V/±5 V/0–10 V/0–5 V, 0–20 mA/4–20 mA 🧰 DN35-Hutschienenmontage, IP20 📄 GSD-Dateien für schnelle Integration 📊 Technische Daten Modell SM535S (SM53xS Serie) Protokoll Profinet-RT (Standalone-Slave) Schnittstellen 2 × RJ45, 100 Mbit/s, max. Kabellänge 100 m (STP) Versorgung 24 VDC (18–28 VDC), Verpolschutz & Surge-Absorption Analoge Eingänge (AI) 4 Kanäle, 16-Bit; Spannung: ±10 V, ±5 V, 0–10 V, 0–5 V; Strom: 0–20 mA, 4–20 mA Analoge Ausgänge (AO) 4 Kanäle, 16-Bit; Spannung: ±10 V; Strom: 0–20 mA Digitalbereiche Bipolar: −32000…32000 oder −27648…27648 · Unipolar: 0…32000 oder 0…27648 IO-Reaktionszeit ab 2 ms Anzeige Power (grün), NET (grün), SF (rot), IO (grün) Adressierung Gerätename & IP automatisch oder manuell vom Master Teilnehmer je Segment bis 255 (abhängig vom Master) Erweiterbarkeit Keine internen Bus-Erweiterungen Montage / Schutz DN35-Hutschiene, IP20 Abmessungen 27 × 94 × 114 mm (L × B × H) Umgebung Temperatur −20…+60 °C · Feuchte 5–90 % (nicht kondensierend) · Höhe < 2000 m 🔧 Produktmerkmale 🔌 2× RJ45 (100 Mbit/s) – robuste Kommunikation 🎛️ 4 AI & 4 AO mit 16-Bit – präzise Mess-/Stellsignale 🛡️ Isolation & Schutz: Verpolung, Überspannung, Surge 🧭 Drehschalter zum Werksreset 📁 GSD-Dateien verfügbar für schnelle Inbetriebnahme 📦 Lieferumfang 1 × OreluxTEC SM535S Profinet RT Modul Steckbare Klemmen GSD/Handbuch (digitaler Download) Kompatibel mit gängigen SPS-Systemen; detaillierte Stromaufnahme je Modell siehe Handbuch.

Lesen Sie Mehr Weniger

Produktbeschreibung Das SM53xS Stand-Alone Modul ist ein kompaktes und zuverlässiges Kommunikations- und I/O-Modul, das speziell für den Einsatz in industriellen Automatisierungssystemen entwickelt wurde. Es unterstützt sowohl Modbus-TCP/IP als auch S7-TCP/IP und kann als eigenständiges Slave-Gerät in Steuerungsnetzwerke eingebunden werden. Mit 2 RJ45-Schnittstellen (100 Mbit/s), robustem Gehäuse (IP20) und einer Versorgungsspannung von 24 VDC bietet das Modul maximale Zuverlässigkeit in rauen Industrieumgebungen. Dank kurzer Reaktionszeit von nur 500 µs eignet es sich für schnelle und präzise Signalverarbeitung. Die analogen Ein- und Ausgänge unterstützen Spannungs- und Stromsignale (z. B. ±10V, 0–10V, 4–20mA), wodurch das Modul flexibel in verschiedensten Anwendungen eingesetzt werden kann. Vorteile auf einen Blick Einsetzbar als Modbus-TCP/IP oder S7-TCP/IP Slave 2 RJ45 Ports für flexible Netzwerk-Topologien 500 µs IO-Reaktionszeit für schnelle Prozesse Unterstützung von Spannungs- und Stromsignalen Einfache IP-Adressierung per DIP-Schalter oder Weboberfläche Galvanische Isolation für stabile und sichere Datenübertragung DIN-Schienenmontage-fähig für einfachen Schaltschrank-Einbau Typische Anwendungen Industrieautomation & SPS-Systeme Maschinen- und Anlagenbau Prozessdatenerfassung und -steuerung SCADA-Systeme Monitoring und Datenlogging Technische Spezifikationen Kategorie Details Modell SM53xS Modbus-TCP Slave Modul Betriebsspannung 24 VDC (18–28 VDC) Stromaufnahme Modellabhängig, siehe Handbuch Schutzfunktionen Verpolungsschutz, Überspannungsschutz, Surge-Absorption Kommunikationsschnittstellen 2 × RJ45, 100 Mbit/s Anschlüsse (Power) PCB-Steckverbinder, Schraubklemmen Anschlüsse (Signale) PCB-Steckverbinder, Push-In-Klemmen Anzeige-LEDs Power (grün), NET (grün), SF (rot), IO-Signal (grün) Protokolle Modbus-TCP/IP, S7-TCP/IP Gerätekategorie Stand-alone Slave Modul IO-Reaktionszeit min. 500 µs IO-Signale Spannung: 0–10V, 0–5V, ±10V, ±5V; Strom: 0–20mA, 4–20mA Datenworte Unipolar: 0–32000; Bipolar: -32000~32000 Erweiterbarkeit Nicht unterstützt Kabellänge (geschirmt) bis 100 m IP-Einstellungen DIP-Schalter oder Weboberfläche Max. Stationen pro Segment bis 255 (abhängig vom Master) Betriebstemperatur -20 bis +60 °C Luftfeuchtigkeit 5–90 % (nicht kondensierend) Höhe über NN max. 2000 m (80 kPa) Schutzklasse IP20 Abmessungen (L×B×H) 27 × 114 × 94 mm Montage DIN-Schiene (35 mm)      Lieferumfang 1 × SM53xS Stand-Alone Analog Input Modul 1 × Kurzanleitung

Lesen Sie Mehr Weniger

SM52xS / SM523S Stand-Alone Modul Das SM52xS / SM523S Modul ist ein leistungsfähiges Slave-Gerät für Modbus-TCP/IP und S7-TCP/IP, das speziell für die Anforderungen industrieller Automatisierungssysteme entwickelt wurde. Mit 2 RJ45-Schnittstellen (100 Mbit/s), 24VDC Versorgung sowie Bus- und Spannungsisolation ist das Modul robust und zuverlässig für den Schaltschrankbetrieb geeignet. Es verfügt über digitale Ein- und Ausgänge (16DI / 16DO) und unterstützt flexible Einbindung über DIP-Schalter oder Weboberfläche. Dank seiner DIN-Schienenmontage (DN35), Schutzklasse IP20 und einfacher Konfiguration eignet es sich ideal für Maschinenbau, Prozesssteuerung und Industrie 4.0 Anwendungen. 🔹 Technische Daten Kategorie Details Modell SM52xS / SM523S Stand-Alone Modul Bestellnummern AU7 523S-1BL22-TCP (PNP DO), AU7 523S-1NL22-TCP (NPN DO) Protokolle Modbus-TCP/IP, S7-TCP/IP Netzwerk 2 × RJ45, 100 Mbit/s Versorgungsspannung 24VDC (18–28 VDC zulässig) Stromaufnahme Modellabhängig, siehe Handbuch Schutzfunktionen Verpolungsschutz, Überspannungsschutz, Surge-Absorption Digitale Eingänge (DI) 16×, NPN/PNP wählbar Digitale Ausgänge (DO) 16×, PNP- oder NPN-Ausführung (modellabhängig) IO-Reaktionszeit min. 2 ms Überstromschutz 1,5A, 5 ms Kabel (geschirmt) bis 500 m Kabel (ungeschirmt) Eingang bis 300 m, Ausgang bis 150 m Adressierung DIP-Schalter oder Weboberfläche Max. Stationen pro Segment 255 (abhängig vom Master) Anzeige-LEDs Power (grün), NET (grün), SF (rot), IO-Signal (grün) Betriebstemperatur -20 bis +60 °C Luftfeuchtigkeit 5–90 % (nicht kondensierend) Höhe über NN bis 2000 m (80 kPa) Schutzklasse IP20 Abmessungen (L×B×H) 27 × 114 × 94 mm Montage DIN-Schiene (35 mm)   Lieferumfang: 1 x Stück

Lesen Sie Mehr Weniger

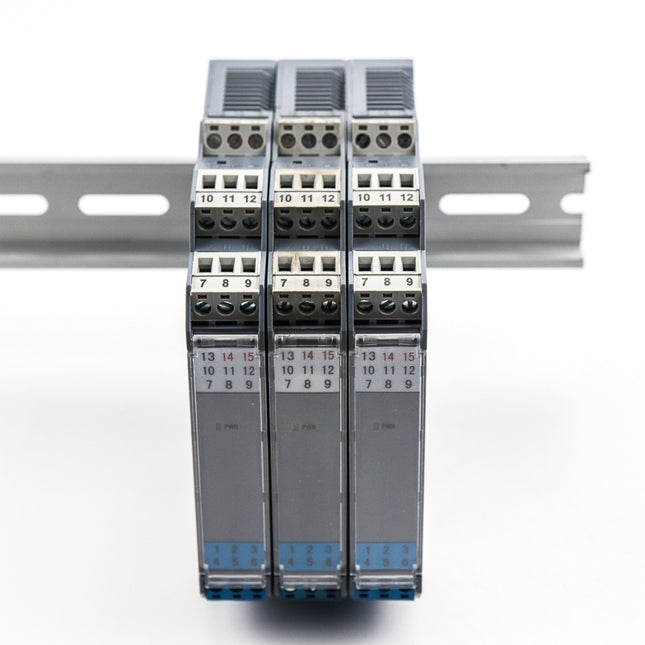

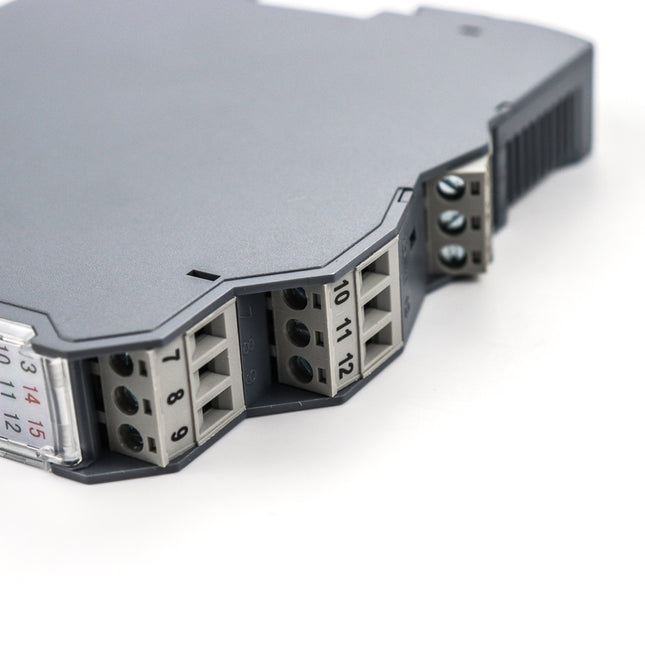

Temperatur-Signalwandler HDTW-Serie Der Signalwandler der HDTW-Serie isoliert, wandelt und verteilt Thermoelement- (TC) und Widerstandsthermometer-Signale (RTD) in standardisierte Strom- oder Spannungssignale. Zusätzlich ist auch ein 1:1-Ausgang (direkte Weiterleitung) möglich. Dank dreifacher galvanischer Trennung zwischen Eingang, Ausgang und Versorgungsspannung bietet das Gerät höchste Stabilität, Störsicherheit und Zuverlässigkeit für den Einsatz in industriellen Automatisierungsumgebungen. Die Wandler sind mit intelligenter Online-Selbstdiagnose ausgestattet, arbeiten mit niedrigem Energieverbrauch, schneller Reaktion und hervorragenden Temperatureigenschaften. Sie eignen sich ideal zur Integration in DCS, SPS/PLC, SCADA und Messgeräte. Vorteile auf einen Blick Unterstützt Thermoelemente (K, J, T, B, S, R, N, E, WRe u.a.) Unterstützt RTDs (Pt100, Pt1000, Cu50, Cu100, BA1, BA2 u.a.) Galvanische Isolation zwischen Eingang, Ausgang und Stromversorgung Selbstdiagnose für stabile und sichere Signalübertragung Hohe Genauigkeit: ±0,1% F.S. Sehr geringer Temperaturdrift: ≤40 ppm/°C Schnelle Reaktion: ≤500 ms Flexibel: Strom- und Spannungsausgänge oder 1:1-Ausgang (TC/RTD) Für DIN-Schiene geeignet Industriequalität nach IEC61326-1 (EMV) Technische Spezifikationen Kategorie Details Modellreihe HDTW Genauigkeit ±0,1 % F.S. (bei 25°C ± 2°C) Reaktionszeit ≤500 ms Temperaturdrift ≤40 ppm/°C Ausgangsripple <5 mV Eingangssignale (TC) K, E, S, B, J, T, R, N, WRe3/25, WRe5/26 u.a. Eingangssignale (RTD) Pt100, Pt1000, Cu50, Cu100, BA1, BA2 u.a. Ausgangssignale 4-20mA; 0-20mA; 0-5V; 0-10V; 1:1 Thermoelement; 1:1 RTD Lastwiderstand Stromausgang ≤600 Ω (bei 4-20mA); ≤1 kΩ (bei ±10mA) Lastwiderstand Spannungsausg. ≥1 MΩ (0-5V); ≥2 MΩ (0-10V) Versorgungsspannung DC 18–32V   Leistungsaufnahme DC 24V: 0,7W (1in1out) / 1,3W (2in2out)   Isolation ≥2500 VAC, 1 min, 1 mA Isolationswiderstand ≥100 MΩ Kanalkonfigurationen 1in/1out, 1in/2out, 2in/2out Betriebstemperatur -20°C bis +60°C Schutzklasse IP20 (für Schaltschrankmontage) Abmessung:   110mm x 117mm x 17 mm   Lieferumfang: 1 x Temperatur-Signalwandler HDTW (nach Auswahl)

Lesen Sie Mehr Weniger

Produktbeschreibung: PLC Steuerungsmodul EC311-CPU2A310G1616D von LicOS Entdecken Sie das leistungsstarke PLC Steuerungsmodul EC311-CPU2A310G1616D, das speziell für Automatisierungssysteme mit RS485 Kommunikation entwickelt wurde.    Product Name PLC control module Model EC311-CPU2A310G1616D Brand LicOS Place Of Origin Condition 100% Original Series EC300 series Product Function Complete the execution of user program and logic control. Application Small and medium-sized PLC applications, such as process control, edge data acquisition, logic control, etc. Core Points 1. Support IEC61131-3 programming language (LD, FBD, IL, ST, SFC, CFC).  2. The CPU module supports a variety of industrial field buses, such as CAN bus, RS485 bus, industrial Ethernet bus, etc.  3.The CPU module supports a variety of industrial fieldbus protocols: CANopen, Modbus TCP master-slave, Modbus RTU/ASCII master-slave, Profinet/IO master-slave, EtherNet/IP, EtherCAT, etc.4. Can communicate with the host computer through multiple network protocols: support MQTT protocol and OPC UA Server protocol.5. 16m of program storage space, 32m of data storage space, 51m of power-off data retention and 32g of expandable storage space.6. Instruction speed of 4 ns/basic instruction.  7. CPU supports Webvisu (Web version HMI).  8. Network information can be configured through the Web.  9.The standard backplane bus is integrated locally, and the body supports up to 16 GL100 I/O modules (16 * 32 = 512 points), and the head and tail refresh time is less than 5ms.  10. 16 racks can be extended via fieldbus. Technical consulting support Yes Warranty 1 year Product Feature 1. Ethernet speed reaches 10m/100Mbps self-adaptation.  2. A standard backplane bus is integrated locally. The body supports up to 16 I/O modules (16 * 32 = 512 points), and the head and tail refresh time is less than 5ms.  3. The body integrates 16-channel digital input (source/drain type) and 16-channel digital output (drain type).  4. Maximum capacity of IO point: 4096 digital channels and 1024 analog channels.  5. The switch network port can be configured as Modbus TCP or Profinet, EtherNet/IP according to the configuration.  6. It can indicate the normal operation of the program, the stop of the program, the system error indication and the bus status indication through the CPU panel. Communication Port ★3 independent RS485:, Modbus RTU/ASCII master/slave protocol, free protocol.  ★1-way CAN bus.  ★2-way Ethernet interface RJ45. Network Type ★1.Profinet ★2.Modbus TCP ★3.EtherNET/IP ★4.MQTT ★5.OPC UA Server ★6.EterCAT Product model EC310-CPU1A310G1616D EC311-CPU2A310G1616D EC312-CPU3A310G1616D   Main frequency of processor Memory Used in programs 16M 16M 16M 16M For data 32M + 1M power-down holdover 32m + 51m power-down holdover 32M + 1M power-down holdover   Expandable memory 32G, SD card pluggable 32G, SD card pluggable 32G, SD card pluggable   Storage mode Nand Flash permanent storage, no battery backup required. Programming mode IEC61131-3 Programming Language (LD/FBD/IL/ST/SFC/CFC) Program execution mode Compile and execute Instruction processing speed 4 ns/Basic Instruction 4 ns/Basic Instruction 4 ns/Basic Instruction   Maximum capacity of IO point Remote IO site 64 64 64   Number of I/O modules 1024 1024 1024   CPU body module integrated IO input Number of channels 16 16 16  Contact type Source/Drain Input with High Speed Input Interrupt Function Source/Drain Input with High Speed Input Interrupt Function Source/Drain Input with High Speed Input Interrupt Function   CPU body module integrated IO output Number of channels 16 16 16 16 Contact type Drain type output Drain type output Drain type output   Communication interface RS485 2 2 2 2 RS422 0 0 0 0 RS232 1 1 1 1 CAN 1 1 1 1 RJ45 1 2 3   Communication protocol EtherNet √ √ √ √ EtherCAT × √ √ √ profinet √ √ √ √ MQTT √ √ √ √ OPC UA Server √ √ √ √ Modbus TCP √ √ √ √ Canopen √ √ √ √ Modbus RTU/ASCLL √ √ √ √ Free agreement √ √ √ √ Network transmission √ √ √ √ EtherCAT Motion Control Parameters / / / / WebVisu √ √ √ √ Supply voltage 24VDC(-15%~20%) 24VDC(-15%~20%) 24VDC(-15%~20%) 24VDC(-15%~20%) Lieferumfang: 1 x Modul

Lesen Sie Mehr Weniger

Single-Channel Frequency Input Safety Barrier HD-506 Die Frequenz-Sicherheitsbarriere HD-506 dient zur sicheren Trennung und Signalübertragung zwischen explosionsgefährdeten Bereichen (Zone 0, 1, 2) und der sicheren Zone.Das Gerät wandelt Frequenz-Puls-Signale (0.1Hz–100kHz) in ein standardisiertes Ausgangssignal (z. B. 4–20mA oder 0–10V) um. Dank galvanischer Trennung zwischen Eingang, Ausgang und Versorgungsspannung wird höchste Sicherheit und Zuverlässigkeit gewährleistet. Mit Online-Fehlerdiagnose und PC-Programmiermöglichkeit ist die Barriere flexibel anpassbar. Zertifiziert nach [Ex ia Ga] IIC (NEPSI), ist dieses Gerät ideal für Anwendungen in der Prozessautomation, Chemie, Petrochemie, Energie- und Fertigungsindustrie.  Vorteile Sichere Signalübertragung zwischen Ex-Bereich (Zone 0–2) und sicherem Bereich Unterstützt Frequenzeingangssignale bis 100kHz Wandelt Signale in 4–20mA, 0–10V, 0–5V oder 1–5V um Galvanische Isolation zwischen Eingang, Ausgang und Versorgung Fehler-Selbstdiagnose für zuverlässigen Betrieb Ex ia IIC-Zertifizierung für höchste Sicherheit in explosionsgefährdeten Bereichen Kompakte Bauweise (nur 12,7mm Breite) für DIN-Schienenmontage Technische Daten Kategorie Details Modellreihe HD-506 Versorgungsspannung 18–32VDC (mit Verpolungsschutz) Leistungsaufnahme ≤0.8W (Single), ≤1.3W (Dual) Eingangssignal Frequenz-Puls-Signal Frequenzbereich 0.1Hz – 100kHz Pulsbreite >5 μs Eingangswiderstand ≥3 kΩ Signal-Trigger Low: 0–1V, High: 4–30V Verteilungsspannung 24VDC, ≥16V @ 20mA Ausgangssignale 4–20mA, 1–5V, 0–5V, 0–10V, andere Max. Last ≤550Ω (bei 4–20mA) Genauigkeit ±0,1% F.S. (25°C ±2°C) Temperaturdrift 40 ppm/°C Reaktionszeit <500 ms Isolationsspannung ≥2500V AC (Eigensicher), ≥1500V AC (nicht-eigensicher) Isolationswiderstand ≥100 MΩ Betriebstemperatur -20°C bis +60°C Abmessungen (BHT) 12.7mm × 110mm × 118.9mm Zertifizierung NEPSI, Ex ia IIC, Zone 0/1/2, T4–T6   Lieferumfang: 1 x Stück

Lesen Sie Mehr Weniger
