Beschreibung

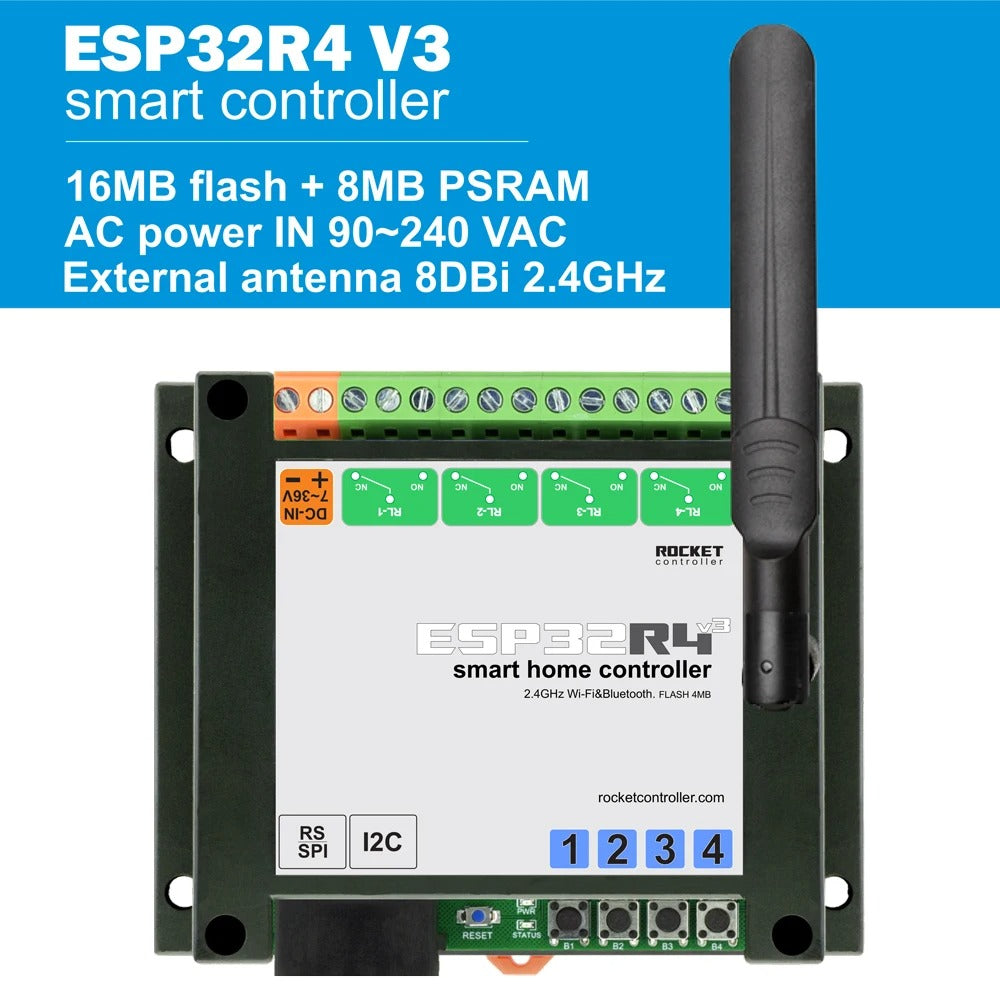

Der ESP32R4 Controller ist mit dem ESP32 Mikrocontroller, 2,4 GHz Wi-Fi und Bluetooth LE 4.2 (BR/EDR + LE) ausgestattet. Zwei CPU-Kern(e) mit einstellbarer Taktfrequenz, bis zu 240 MHz, für die Steuerung von 4 Relais, 4 Tasten, dem akustischen Summer, und zusätzlichen eingebetteten Modulen für zusätzliche Schnittstellen und Farbe-TFT-Touchscreen.
ESP32R4 mit ESP32-Mikrocontroller kann als komplettes, eigenständiges System oder als Slave-Gerät für die Cloud oder den Server eingesetzt werden, wodurch der Kommunikationsstack-Overhead für die Hauptanwendung reduziert wird. Der ESP32R4 kann über seine UART-, I2C-, SPI- und SDIO-Schnittstellen mit anderen Systemen verbunden werden, um Wi-Fi- und Bluetooth-Funktionen bereitzustellen.

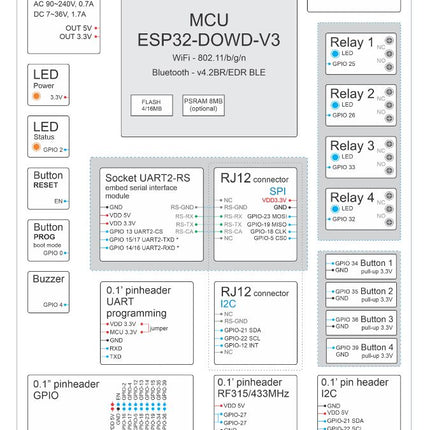

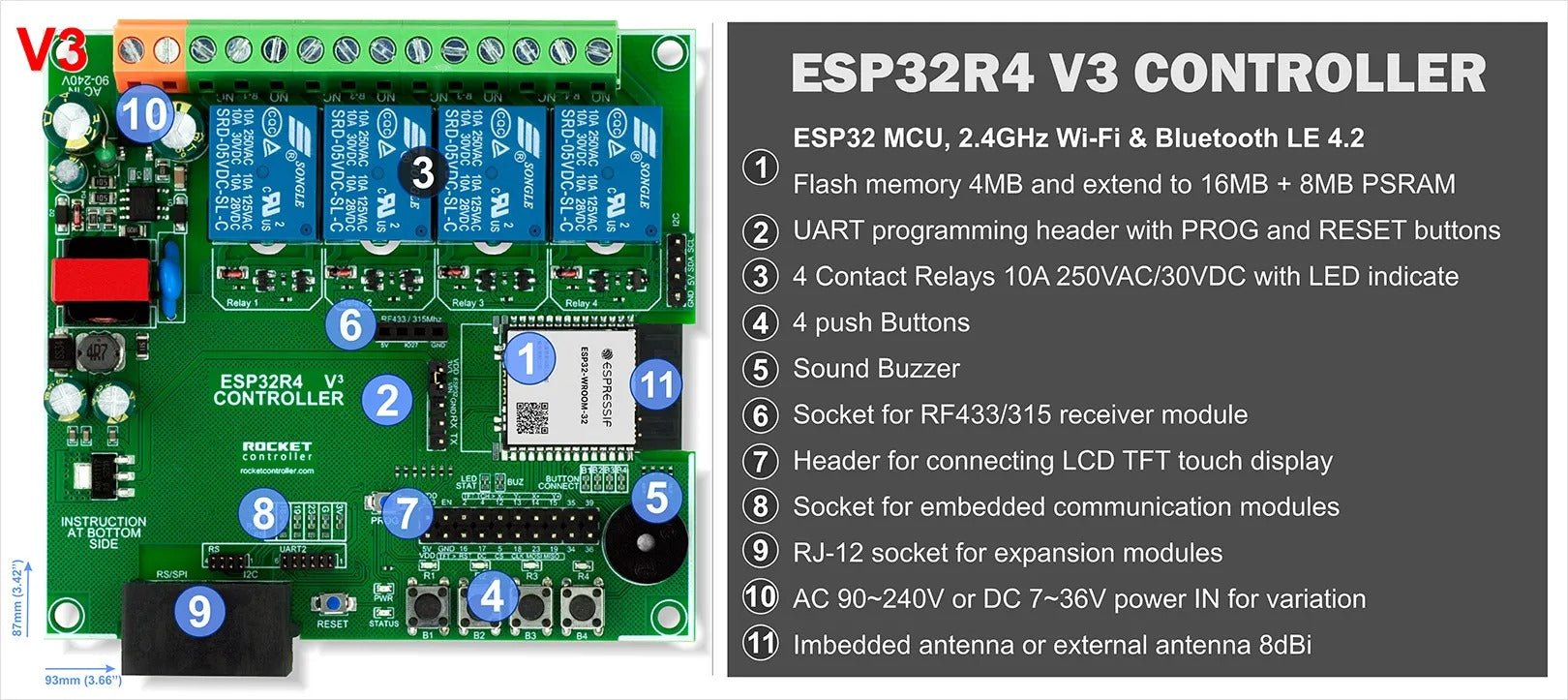

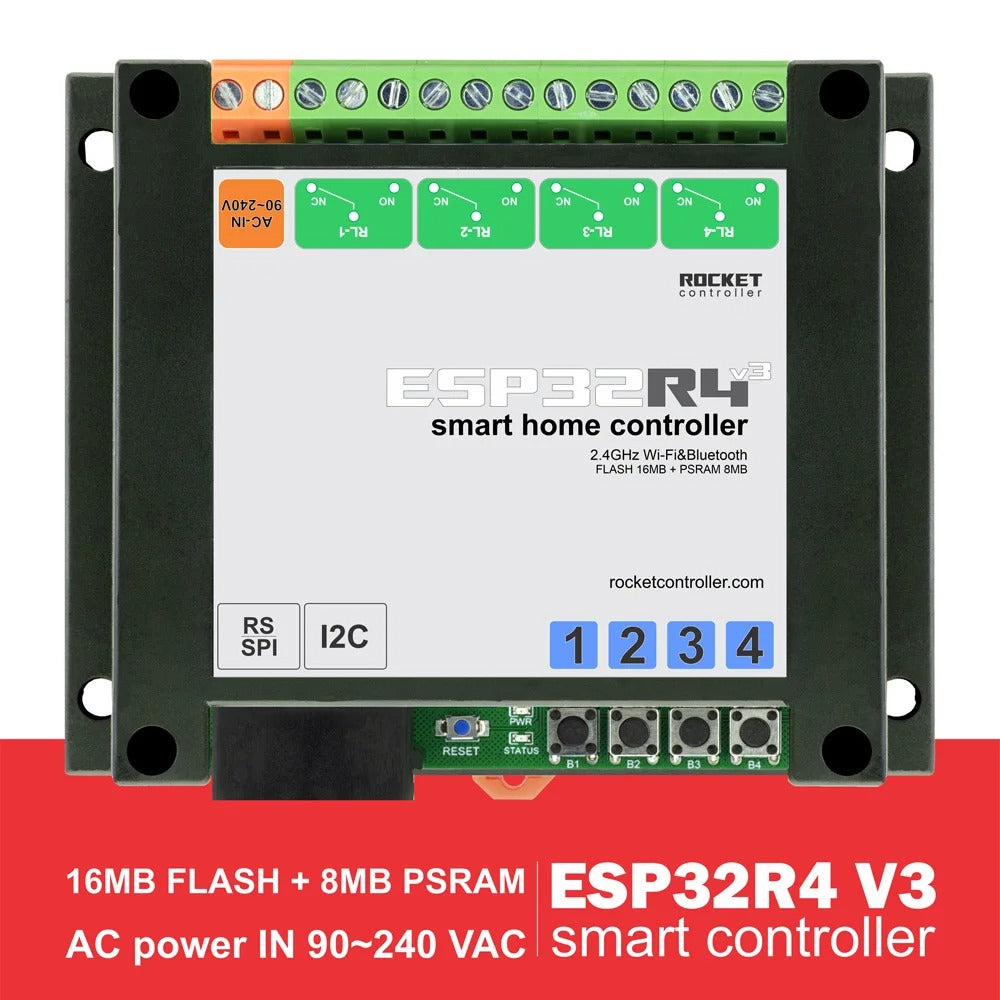

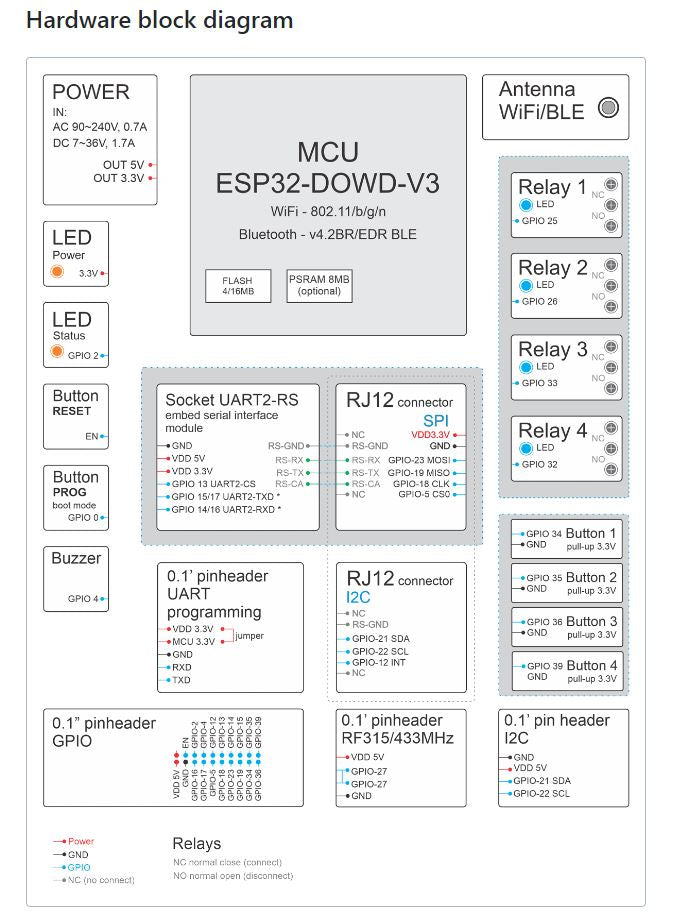

- ESP32-DOWD-V3 microcontroller module with 4MB or 16 MB FLASH and 8 MB PSRAM

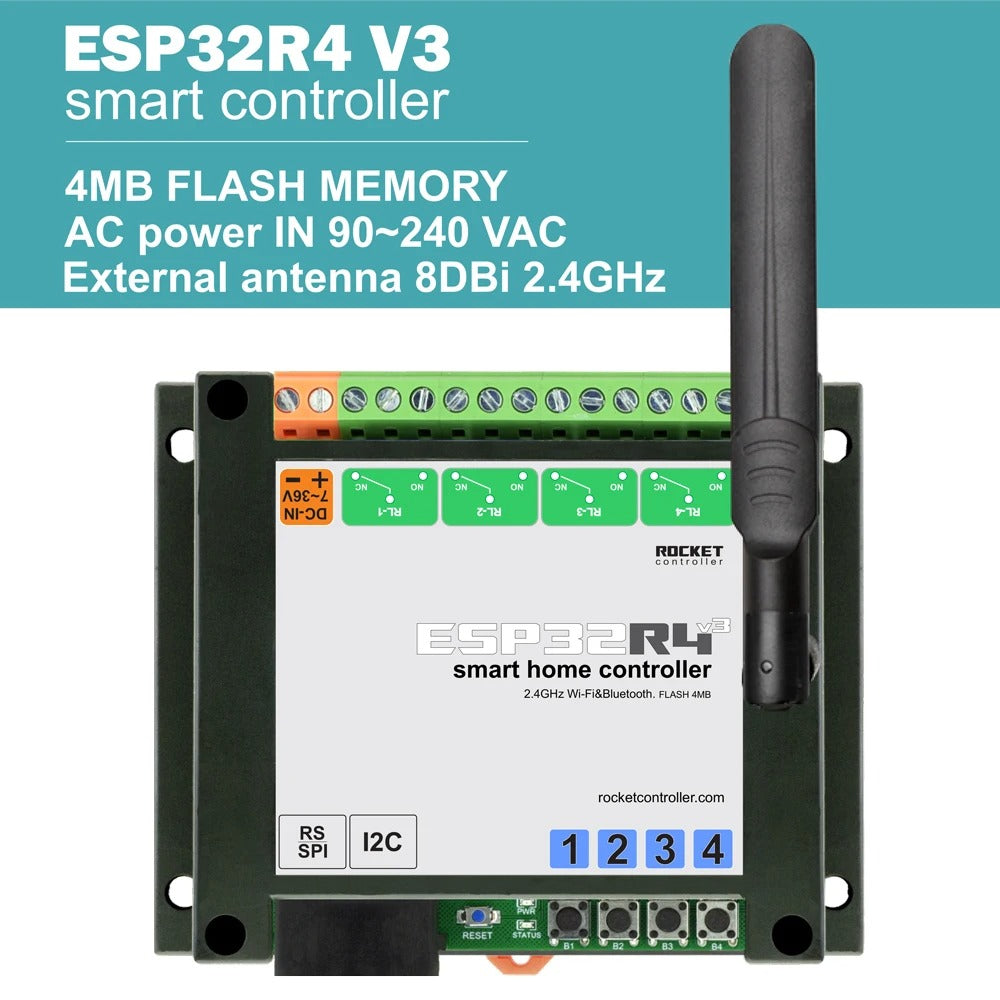

- Embedded or External WiFi/Bluetooth antenna
- 4 active relays for commutate load 10A, 240AVC/30VDC with LED indicate
- 4 functional buttons

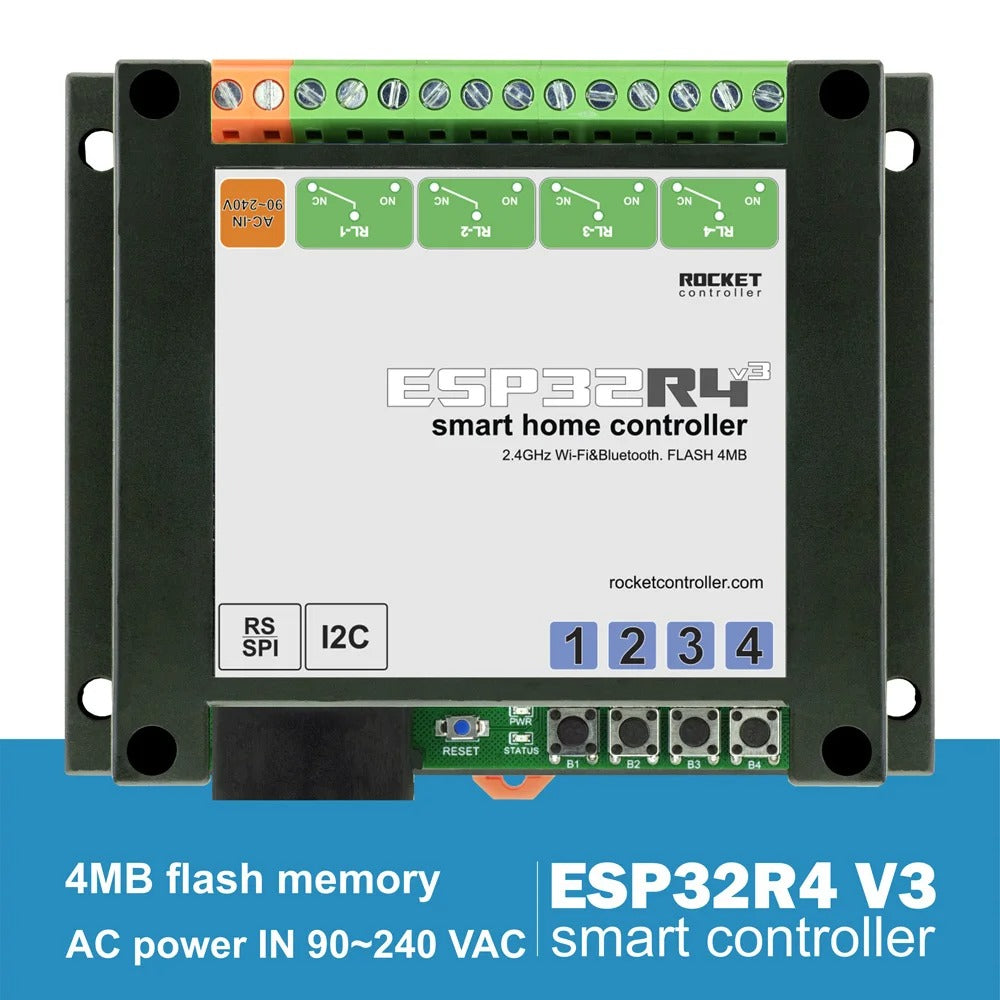

- AC 90~240V or DC 7~36V power IN
- Programming buttons: PROG and RESET and UART programming header
- Sound Buzzer
- Status LED
- Socket for RF433/315 receiver module

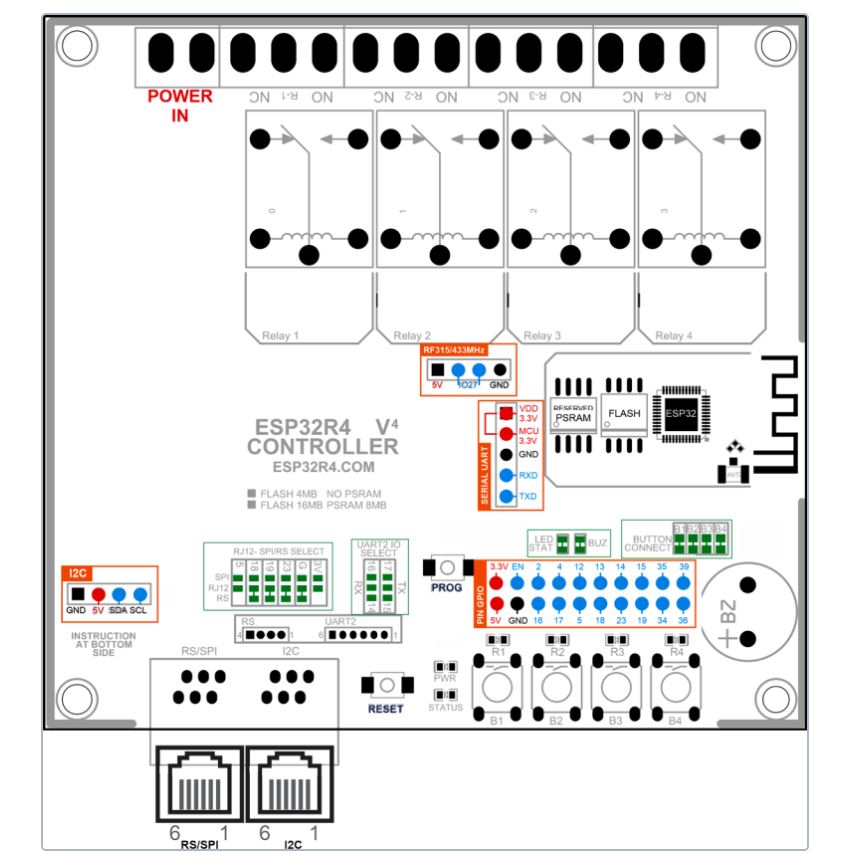

- Pin headers and RJ-12 sockets for connection additional equipment with I2C, SPI, Serial UART, RS232 or RS485 interface.
- Enclosure or board variation.
MCU ESP32 – 32-bit 2.4 GHz Wi-Fi & Bluetooth/BLE
- Two CPU core(s) with adjustable clock frequencies, ranging from up to 240 MHz
- +19.5 dBm output power ensures a good physical range
- Classic Bluetooth for legacy connections, also supporting L2CAP, SDP, GAP, SMP, AVDTP, AVCTP, A2DP (SNK) and AVRCP (CT)
- Support for Bluetooth Low Energy (Bluetooth LE) profiles including L2CAP, GAP, GATT, SMP, and GATT-based profiles like BluFi, SPP-like, etc
- Bluetooth Low Energy (Bluetooth LE) connects to smart devices, broadcasting low-energy beacons for easy detection
- Peripherals include capacitive touch sensors, high-speed SPI, UART, I2S and I2C
Firmware:
Esphome Home Assistant
TASMOTA
Lieferumfang:
- 1 x ESP32R4 Board 4M
- 1 x Din Rail Gehäuse mit Anleitung und Support Service
