Beschreibung

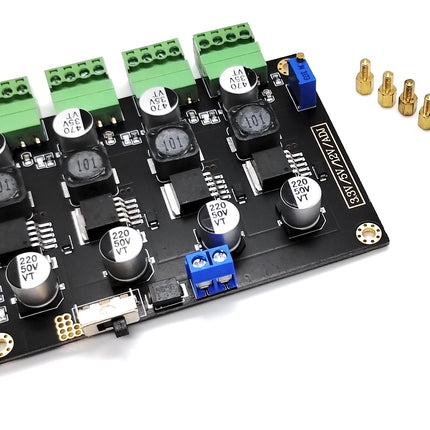

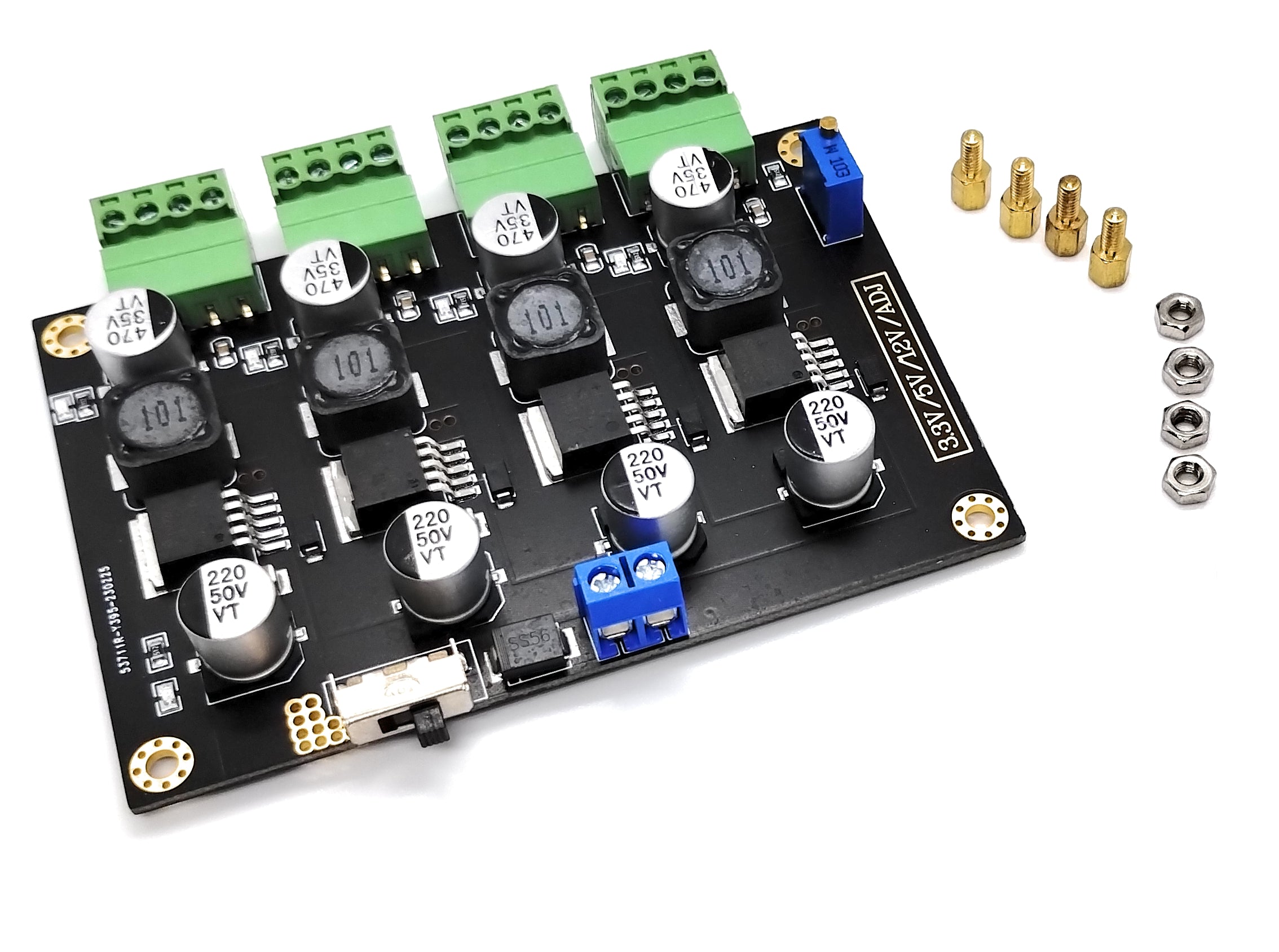

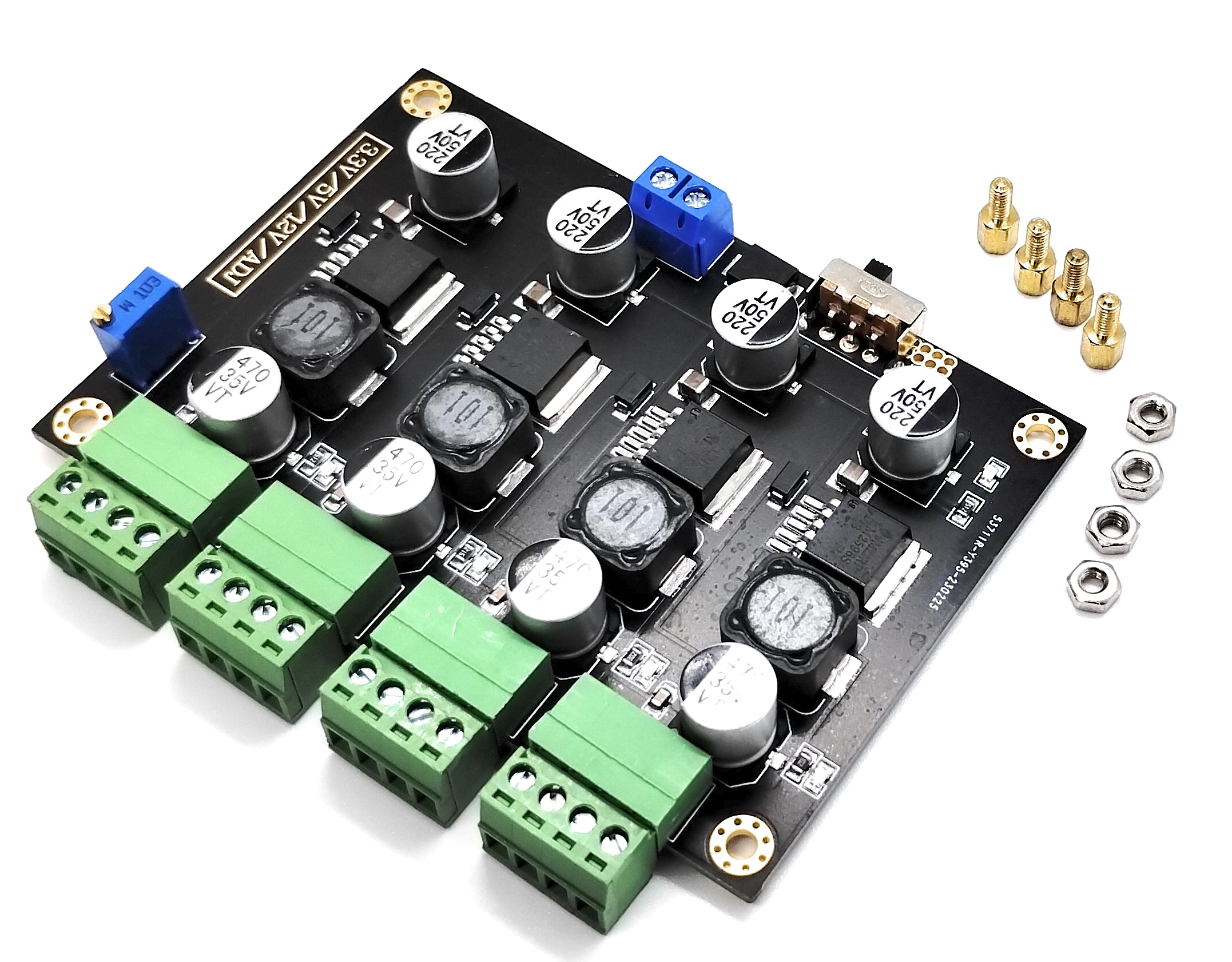

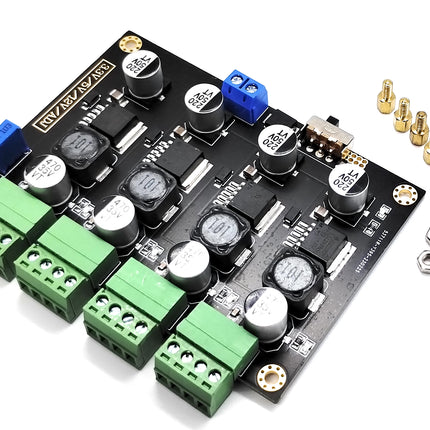

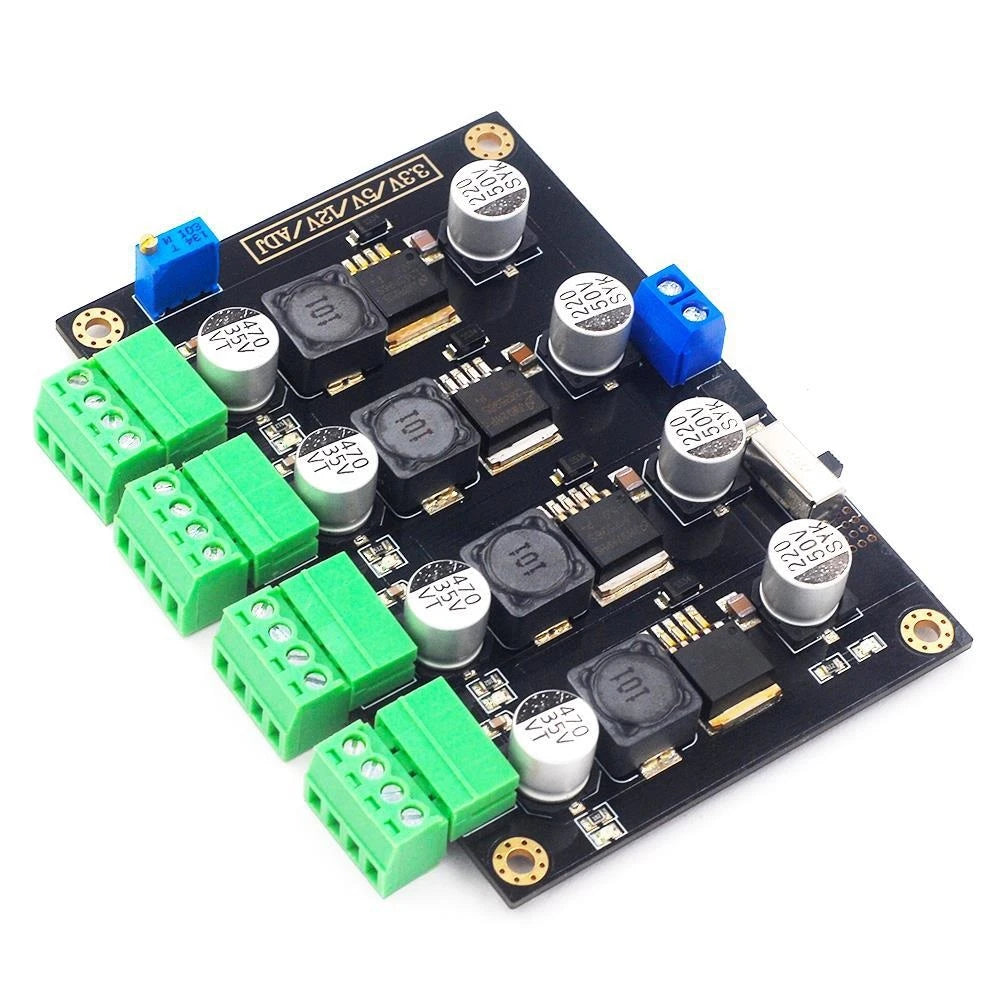

Das LM2596 Multi-Ausgangs-Netzteilmodul ist ein leistungsstarker, hocheffizienter Step-Down-Spannungsregler, ideal für Labor, Entwicklung, Modellbau, Industrieprojekte und Lernanwendungen.
Es kombiniert vier unabhängige DC-Abwärtsregler in einem einzigen Modul und liefert gleichzeitig stabile Ausgänge von 3.3V, 5V, 12V und einem einstellbaren ADJ-Ausgang.
✔ 4 Spannungen gleichzeitig
✔ Bis 3A pro Kanal
✔ Perfekt für Arduino & IoT
✔ Stabil & effizient
Das Modul verwendet hochwertige Komponenten wie SMD-Aluminiumkondensatoren und leistungsstarke Hoch-Q-Induktivitäten, um eine stabile, rauscharme Spannung zu gewährleisten.

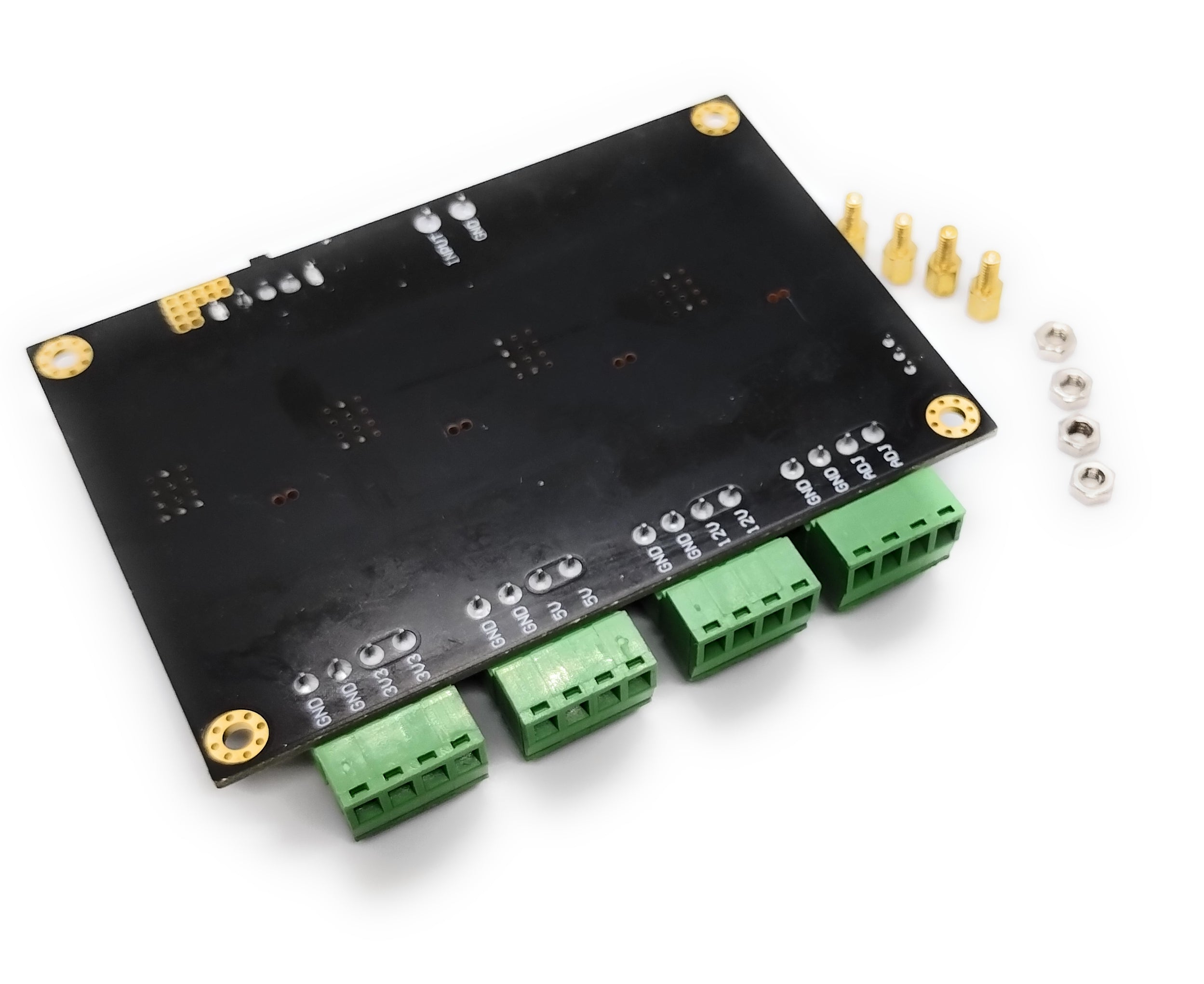

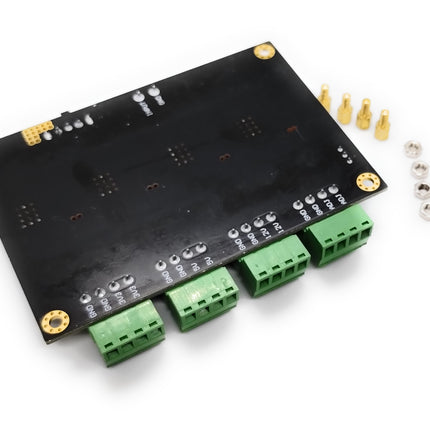

Die Rückseite ist zur besseren Wärmeableitung ausgespart, was den Dauerbetrieb bei hoher Last erleichtert.
Ideal geeignet für Schülerprojekte, Industrieautomation, LED-Beleuchtung, Kommunikationsgeräte, IoT-Systeme und allgemeine Spannungsversorgung.
⭐ Hauptmerkmale
-

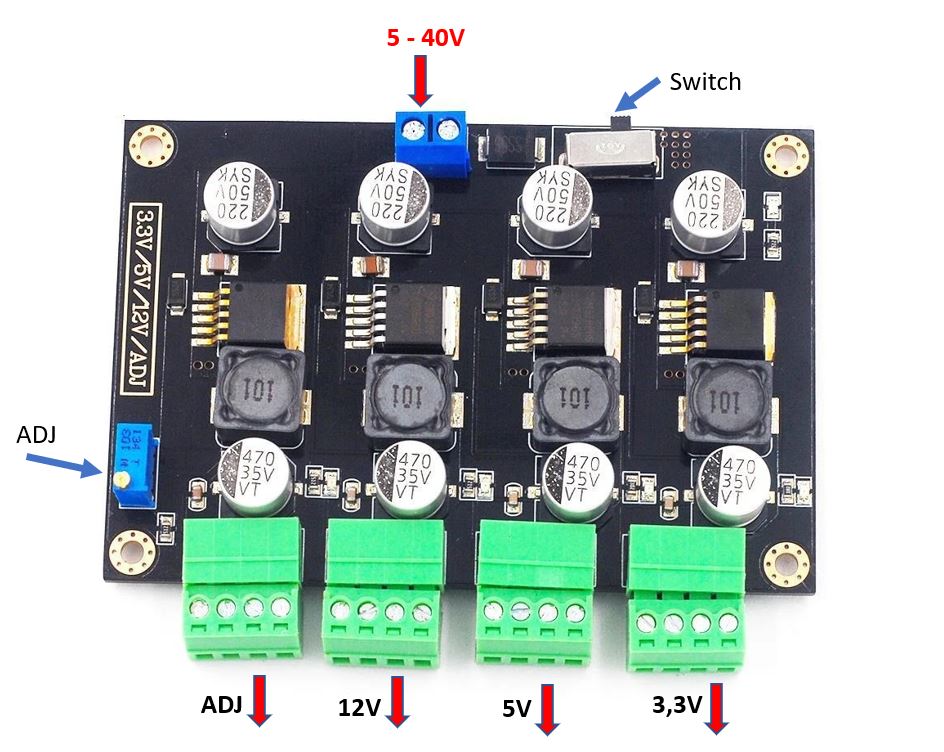

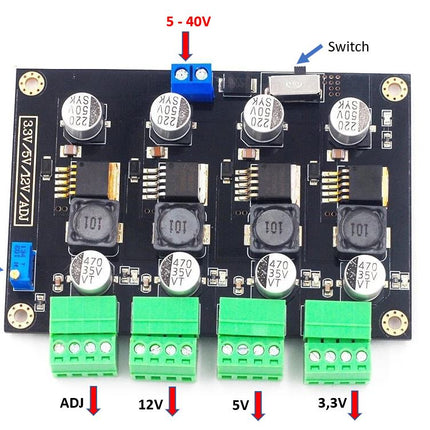

🔌 4 Ausgänge gleichzeitig nutzbar: 3.3V, 5V, 12V & ADJ
-
⚡ Bis zu 3A pro Kanal (gesamt max. 5A)
-
🔄 Hohe Effizienz bis zu 85 %
-
🔇 Niedriges Rauschen, geringer Ripple
-
🧊 Optimierte Wärmeableitung durch Belüftungsöffnungen
-
🔧 Weitbereichseingang: 5–40V DC
-
🛡️ Eingebaute Verpolungsschutz-Schaltung
-
📘 Perfekt für Maker, Schulen & Industrieanwendungen
📊 Technische Daten
| Parameter |
Wert |
| Modell |
LM2596 Multi-Channel Power Supply |
| Typ |
DC-DC Step-Down (Buck) Schaltregler |
| Eingangsspannung |
5–40V DC |
| Ausgänge |
3.3V, 5V, 12V, ADJ (einstellbar) |
| Max. Ausgangsstrom pro Kanal |
3A |
| Max. Gesamtstrom |
5A |
| Ausgangsleistung |
9.9W (3.3V), 15W (5V), 36W (12V), 36W (ADJ) |
| Wirkungsgrad |
bis zu 85 % |
| Schaltfrequenz |
150 kHz |
| Ruhestrom |
26 mA |
| Schutzfunktionen |
Reverse-Polarity-Schutz |
| Besondere Eigenschaften |
Niedriges Ripple, Status-LEDs, Schraubklemmen, Montagebohrungen |
| Anwendungen |
Industrieautomation, LED-Treiber, IoT, Mikrocontroller, Kommunikation, Lernprojekte |
Lieferumfang
