Beschreibung

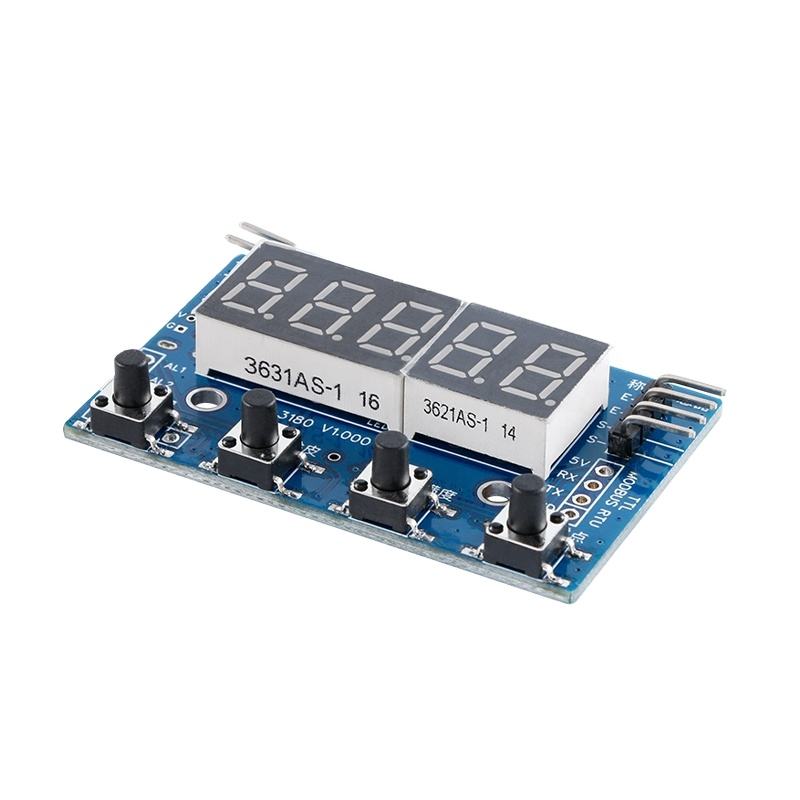

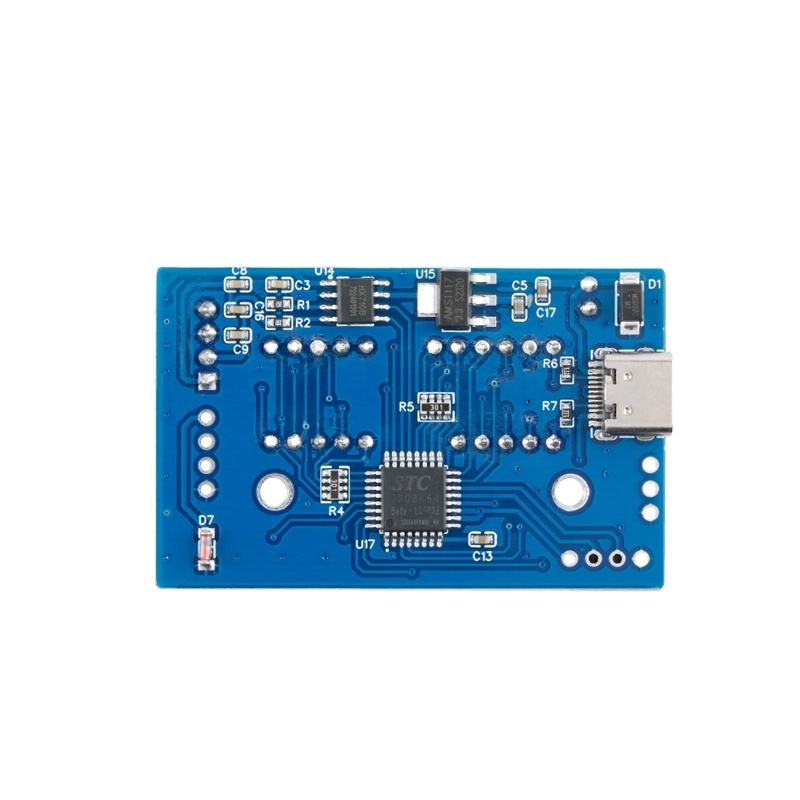

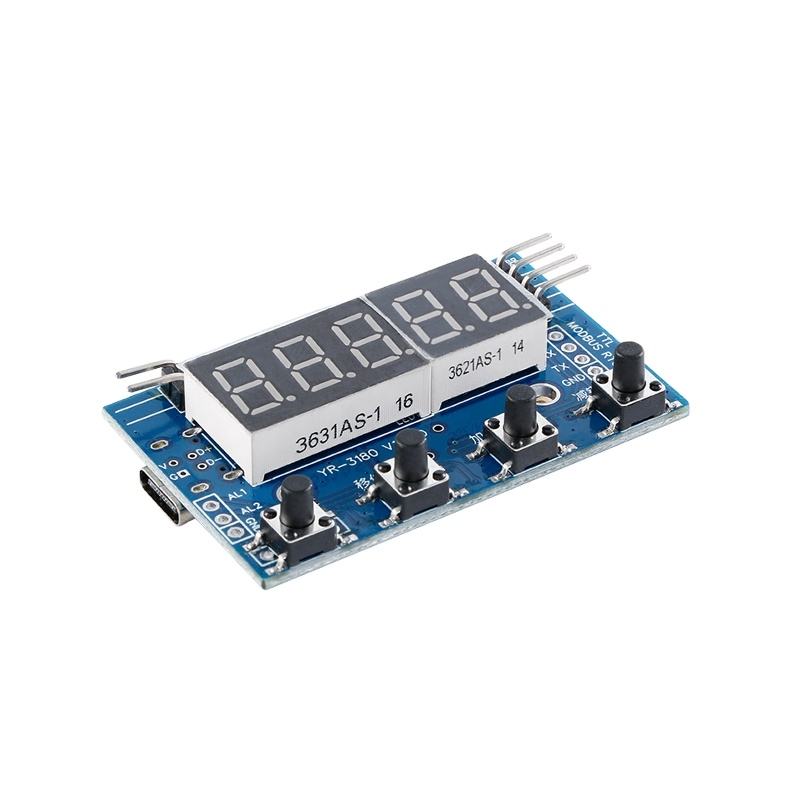

Dieses HX711 24-Bit Display Modul ist eine hochpräzise Lösung zur Gewichtsmessung mit Wägezellen und bietet zusätzlich eine Modbus RTU Kommunikationsschnittstelle über USB Typ-C – ideal für SPS, Industrieautomation und Datenerfassung.
Das Modul kombiniert einen präzisen 24-Bit A/D-Wandler (HX711) mit einer integrierten Digitalanzeige, sodass Messwerte direkt angezeigt und gleichzeitig an externe Systeme übertragen werden können.
✔ 24-Bit Präzision
✔ Modbus RTU für SPS
✔ USB-C Anschluss
✔ Anzeige + Daten gleichzeitig
Dank starker Entstörungsfähigkeit, digitaler Filterung und hoher Linearität liefert das Modul stabile und zuverlässige Messwerte – selbst bei Vibration oder Störungen.
⚙️ Technische Daten
- A/D-Wandler: HX711 (24-Bit)
- Eingangssignal: ±19 mV
- Messrate: 6,25 – 100 Hz (Standard: 30 Hz)
- Anzeige: 4-stellige LED (Dezimalpunkt einstellbar)
- Versorgung: 5V DC
- Größe: 55 × 35 × 12 mm
Kommunikation:
- Schnittstelle: USB Typ-C
- Protokoll: Modbus RTU
- Signal: TTL (UART)
Umgebung:
- Betriebstemperatur: -40 °C bis +70 °C
- Lagertemperatur: -60 °C bis +90 °C
🚀 Vorteile
- Hochpräzise 24-Bit Gewichtsmessung
- Direktanzeige + Datenübertragung gleichzeitig
- Modbus RTU → perfekt für SPS & Industrie
- Starke Entstörung & stabile Messwerte
- Speicherung von Parametern ohne Strom
- Kompakt und einfach integrierbar
🎯 Einsatzbereiche
- Elektronische Waagen
- Industrieautomation & SPS Steuerung
- Prüfstände & Zugmaschinen
- IoT & Datenerfassung
- DIY & Maker Projekte
🔌 Funktionen
- Tara (Nullstellung)
- Full-Scale Kalibrierung
- Dynamische & statische Filterung
- Anti-Vibrations-Messung
- Automatische Datenausgabe (zyklisch oder bei Änderung)
🎛️ Bedienung
-
Taste 1: OK / Speichern
-
Taste 2: Auswahl (Shift)
-
Taste 3: Wert erhöhen (+)
-
Taste 4: Wert verringern (-)
📦 Lieferumfang
- 1 × HX711 24-Bit Display Modul mit Modbus RTU (USB-C)
Einstellung:
Tara Null Kalibrierung:
• Setzen Sie kein Gewicht auf der Waage
• Drücken und halten Sie die Taste 4 für 3 Sekunden, der Bildschirm zeigt -PL-, dann lassen Sie Taste 4 los
• Benutzen Sie Tasten 2, 3 und 4 um den Nullpunkt zu kalibrieren.
• Drücken Sie die Taste1 um zu speichern. Somit ist Null-punkt Kalibrierung abgeschlossen.
Full-Skala Kalibrierung:
• Drücken und halten Sie die Taste 3 für 3 Sekunden, der Bildschirm zeigt -PH-, dann lassen Sie die Taste 3 los.
• Setzen Sie auf die Waage eine Masse von 1 ~ 20 kg, je nach Sensor Grenze.
• Geben Sie den Wert der Masse auf dem Modul mithilfe von Tasten 2 , 3 und 4 ein
• Drücken Sie die Taste 1. Somit ist voll Skala Kalibrierung abgeschlossen.
