Beschreibung
Das FM-60X UHF RFID Reader Modul ist ein kompaktes UHF-RFID-Lesemodul auf Basis des leistungsfähigen R200 RFID-Chipsatzes. Es eignet sich für industrielle, kommerzielle sowie IoT-Anwendungen und unterstützt den weit verbreiteten ISO 18000-6C / EPC Class 1 Gen2 Standard.
Das Modul ermöglicht sowohl das Lesen einzelner RFID-Tags als auch die schnelle Erfassung mehrerer Tags mittels Anti-Collision / Multi-Tag Reading.
Für die einfache Integration in eigene Elektronik steht eine UART-TTL-Schnittstelle zur Verfügung. Damit kann das RFID-Modul beispielsweise mit Arduino, ESP32, STM32 oder Embedded-Linux-Systemen verbunden werden.

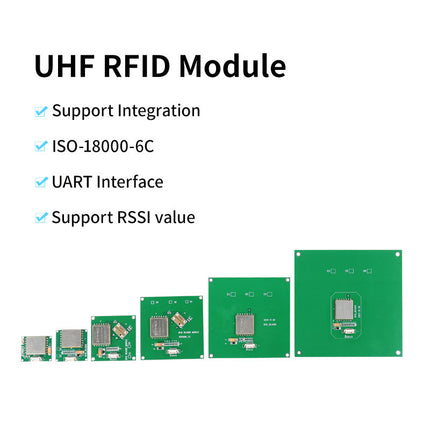

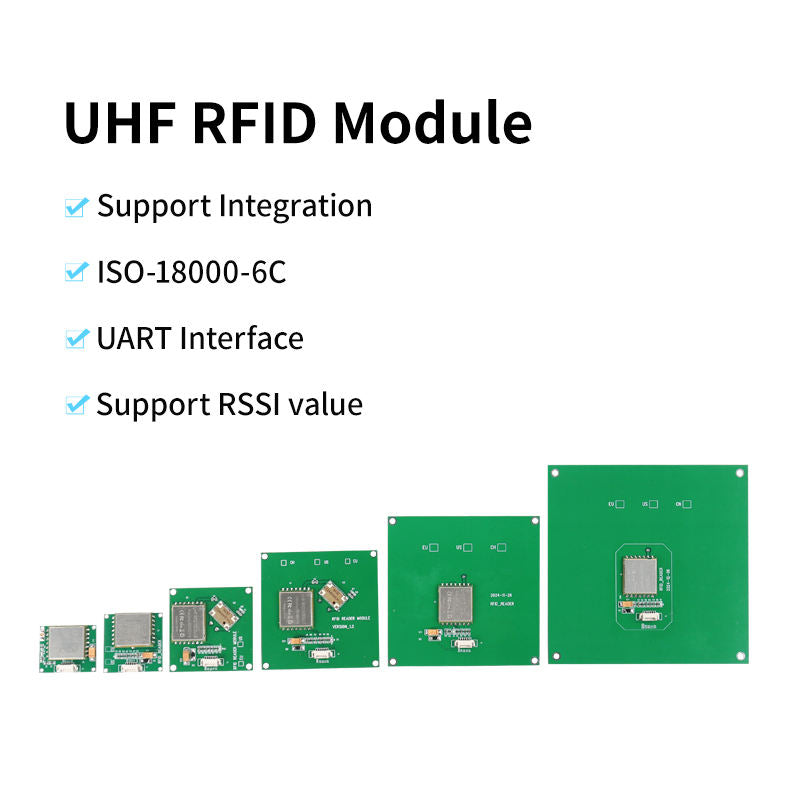

Zur Auswahl stehen drei Varianten mit unterschiedlich großen integrierten Antennen:
FM-604 – 1 dBi
FM-605 – 3 dBi
FM-609 – 5 dBi
Je größer die integrierte Antenne bzw. deren Gewinn, desto größer ist unter geeigneten Bedingungen die mögliche Lesereichweite.
⭐ Hauptmerkmale

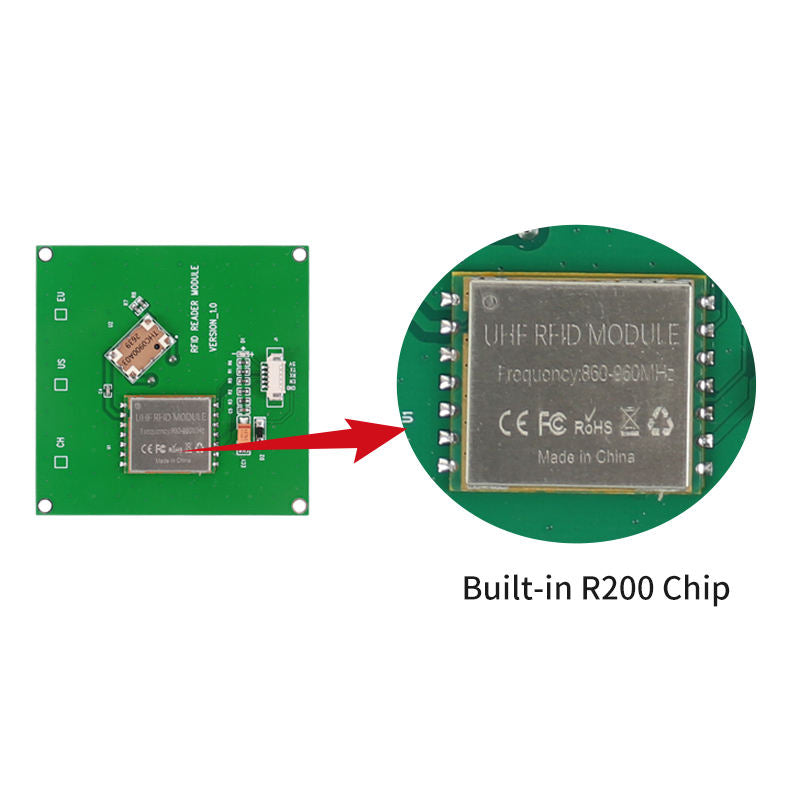

- R200 UHF RFID Chipsatz
-

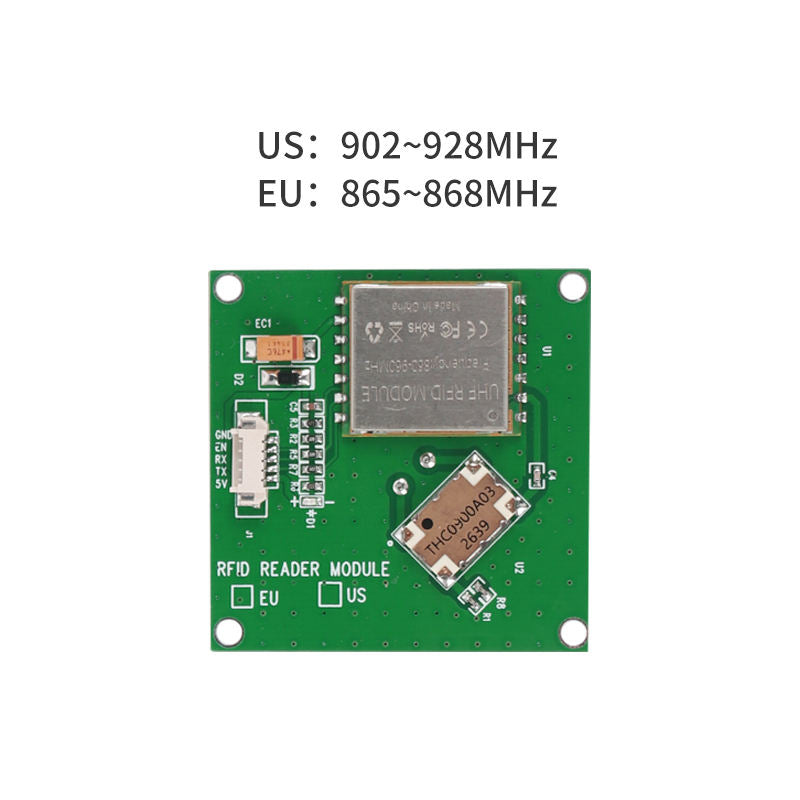

EU-Frequenzbereich: 865–868 MHz
- ISO 18000-6C / EPC C1 GEN2
- Integrierte UHF-Antenne
- Drei Antennengrößen erhältlich
- 1 dBi / 3 dBi / 5 dBi
- UART-TTL-Schnittstelle
- Multi-Tag Reading
- Anti-Collision-Unterstützung
- RSSI-Auswertung
-
Lesegeschwindigkeit >50 Tags/s
- Einstellbare RF-Ausgangsleistung
- Niedrige Leistungsaufnahme
- Kompakte integrierte Bauweise
- Für Mikrocontroller und Embedded-Systeme geeignet

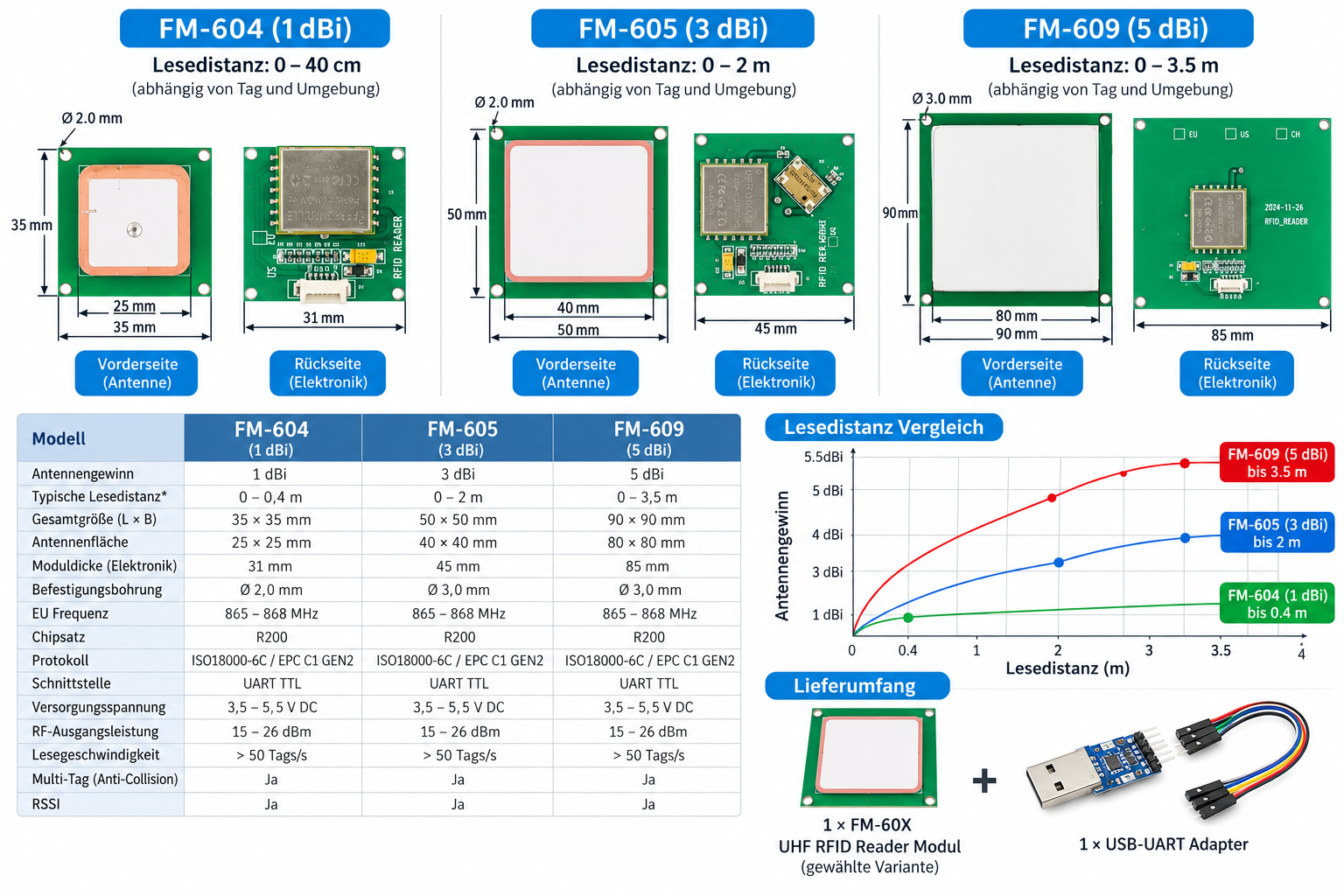

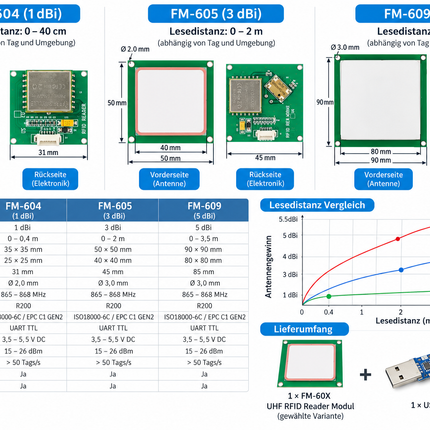

📊 Varianten im direkten Vergleich
| Merkmal |
FM-604 |
FM-605 |
FM-609 |
| Antennengewinn |
1 dBi |
3 dBi |
5 dBi |
| Typische max. Lesedistanz* |
bis ca. 0,4 m |
bis ca. 2 m |
bis ca. 3,5 m |
| Platinenbreite |
ca. 35 mm
|
ca. 50 mm
|
ca. 90 mm
|
| Antennenfläche |
ca. 25 mm
|
ca. 40 mm
|
ca. 80 mm
|
| Befestigungsbohrung |
ca. Ø 2 mm
|
ca. Ø 3 mm
|
ca. Ø 3 mm
|
| Baugröße |
Sehr kompakt |
Mittel |
Groß |
| Reichweite |
Kurz |
Mittel |
Hoch |
| Ideal für |
Nahbereich / kompakte Geräte |
Universelle Anwendungen |
Größere Lesedistanz |
| Frequenz |
EU 865–868 MHz |
EU 865–868 MHz |
EU 865–868 MHz |
| RFID-Chipsatz |
R200 |
R200 |
R200 |
| Schnittstelle |
UART TTL |
UART TTL |
UART TTL |
| Multi-Tag |
✓ |
✓ |
✓ |
| RSSI |
✓ |
✓ |
✓ |
* Wichtig: Die angegebenen Lesedistanzen sind Maximal-/Richtwerte. Die tatsächliche Reichweite hängt stark vom verwendeten RFID-Tag, dessen Antenne und Ausrichtung sowie von Einbauposition und Umgebung ab.
🎯 Welche Variante ist die richtige?
| Anwendung |
Empfehlung |
| Sehr kompakte Geräte |
FM-604 1 dBi |
| RFID im Nahbereich |
FM-604 1 dBi |
| Guter Kompromiss aus Größe und Reichweite |
FM-605 3 dBi |
| Allgemeine IoT-/Automatisierungsprojekte |
FM-605 3 dBi |
| Größere Lesereichweite erforderlich |
FM-609 5 dBi |
| Lager / Asset Tracking |
FM-609 5 dBi |
| Maximale Reichweite dieser drei Varianten |
FM-609 5 dBi |
FM-604 ist die richtige Wahl, wenn möglichst wenig Platz zur Verfügung steht und nur kurze Lesedistanzen erforderlich sind.
FM-605 bietet den besten Kompromiss aus kompakter Bauform und Reichweite und eignet sich daher besonders als universelle Variante.
FM-609 besitzt die größte integrierte Antenne der drei angebotenen Versionen und ist für Anwendungen vorgesehen, bei denen eine höhere Lesereichweite wichtiger als die Modulgröße ist.
⚙️ Technische Daten
| Parameter |
Spezifikation |
| Produktserie |
FM-60X |
| Varianten |
FM-604 / FM-605 / FM-609 |
| Chipsatz |
R200 |
| RFID-Technologie |
UHF RFID |
| Frequenz |
EU 865–868 MHz |
| Protokoll |
ISO 18000-6C / EPC C1 GEN2 |
| RF-Ausgangsleistung |
15–26 dBm |
| Schnittstelle |
UART TTL |
| Versorgungsspannung |
3,5–5,5 V DC |
| Lesegeschwindigkeit |
>50 Tags/s |
| Tag-Speicher |
bis zu 200 Tags bei 96-Bit EPC |
| RSSI |
Unterstützt |
| Empfangsempfindlichkeit |
< −70 dBm |
| Betriebsstrom |
ca. 110 mA @ 3,5 V / 15 dBm |
| Max. Stromaufnahme |
ca. 180 mA @ 3,5 V / 26 dBm |
| Standby-Strom |
<80 mA |
| Sleep-Strom |
<100 µA |
| Kühlung |
Passive/Luftkühlung |
| Externer Kühlkörper |
Nicht erforderlich |
📡 Antenne & Lesereichweite
Die Antenne ist bei diesen Varianten direkt auf dem RFID-Modul integriert. Dadurch ist keine separate externe RFID-Antenne für den normalen Betrieb erforderlich.
Die Auswahl der Antenne beeinflusst insbesondere Modulgröße und erreichbare Lesedistanz:
1 dBi → kompakter, kürzere Reichweite
3 dBi → ausgewogener Kompromiss
5 dBi → größere Antenne, höhere Reichweite
Die Reichweite eines UHF-RFID-Systems kann jedoch nicht allein anhand des dBi-Werts garantiert werden.
Sie hängt unter anderem ab von:
- RFID-Tag und Tag-Antennengröße
- Ausrichtung des Tags
- Montageposition
- Metallflächen in der Umgebung
- Flüssigkeiten und Personen
- RF-Ausgangsleistung
- elektromagnetischen Störungen
- Position zwischen Reader und Tag

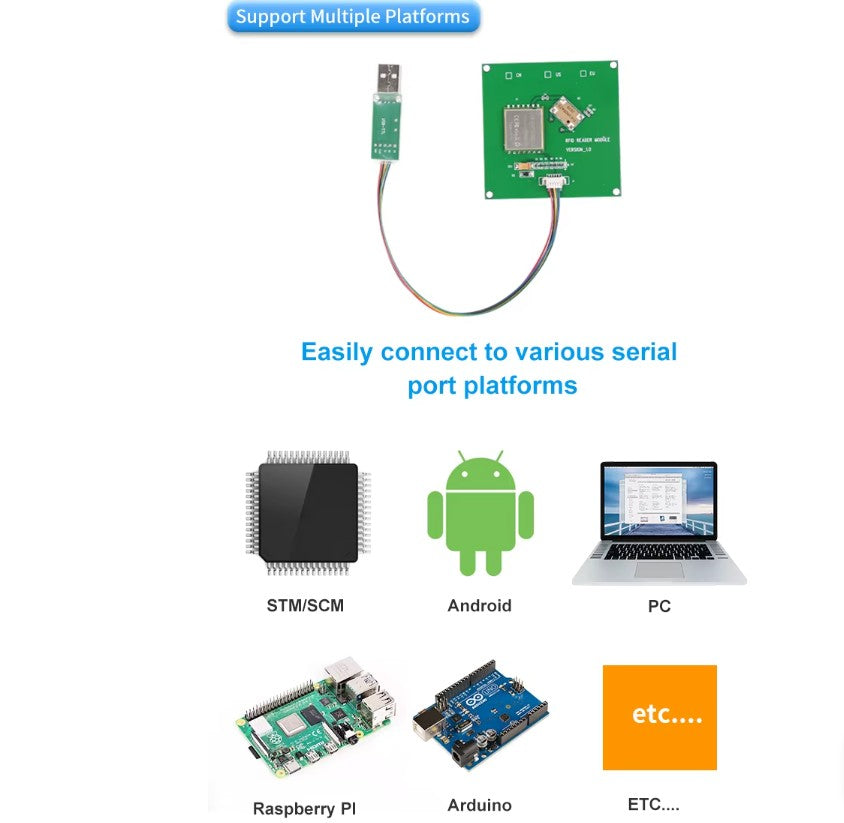

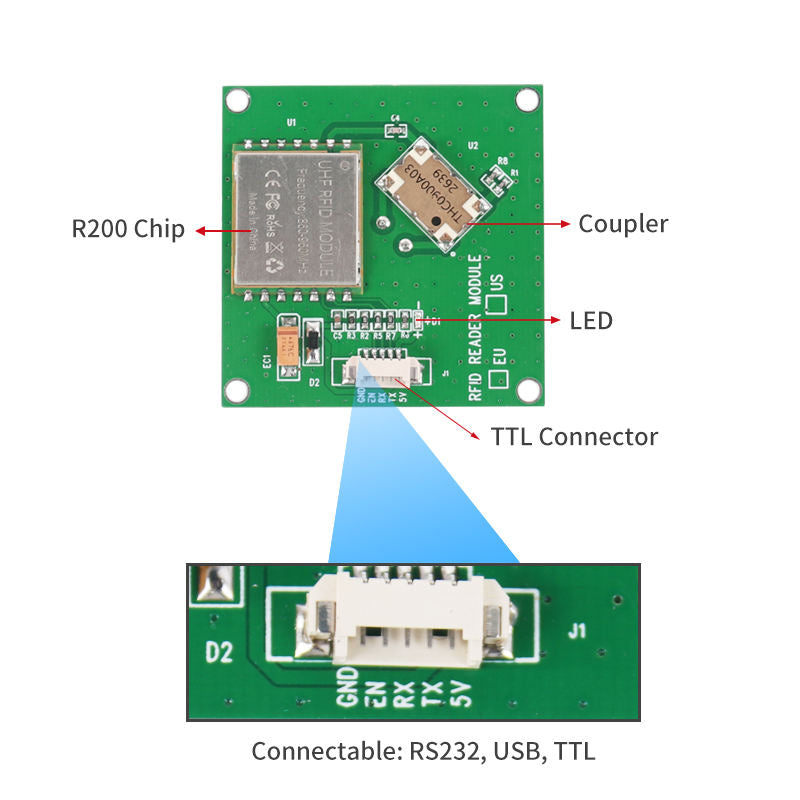

🔌 UART-TTL Schnittstelle
Über UART lässt sich das Modul in eigene Steuerungs- und Embedded-Projekte integrieren.
Geeignet beispielsweise für:
- Arduino
- ESP32
- ESP8266
- STM32
- Mikrocontroller
- Embedded Controller
- Raspberry Pi mit geeigneter UART-Anbindung
- Industrie-PCs mit entsprechendem UART-Adapter

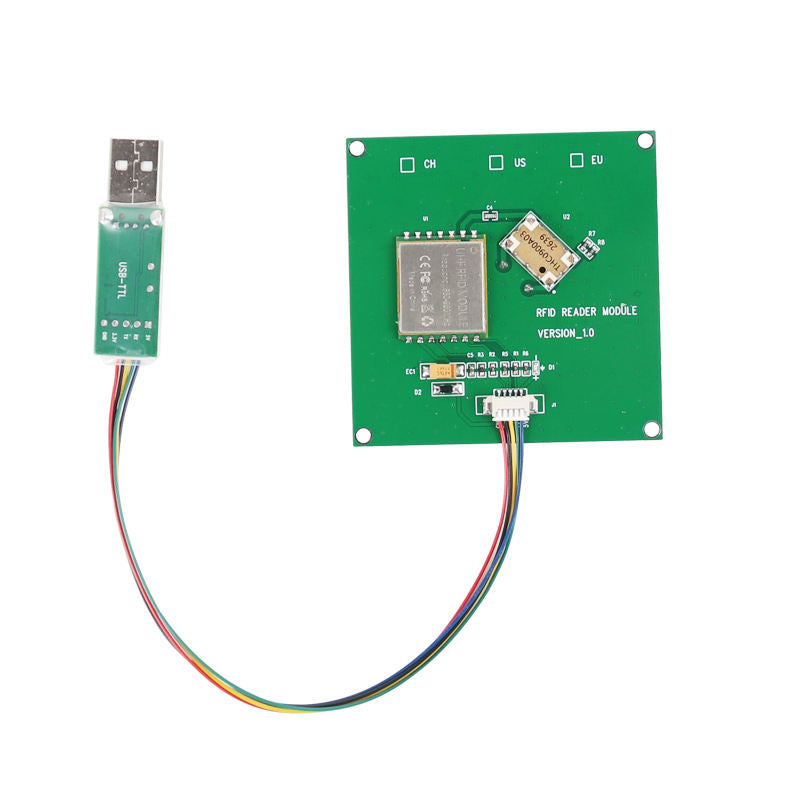

Für die Verbindung mit einem PC kann der mitgelieferte USB-UART-Adapter verwendet werden.
🏷️ Multi-Tag Reading
Das Modul unterstützt das gleichzeitige Erfassen mehrerer kompatibler UHF-RFID-Tags.
Durch das EPC Gen2 Anti-Collision-Verfahren können mehrere Tags innerhalb des Lesebereichs nacheinander identifiziert werden.
Die Lesegeschwindigkeit beträgt unter geeigneten Bedingungen mehr als 50 Tags pro Sekunde.
📶 RSSI-Unterstützung
Das Modul unterstützt die Ausgabe der RSSI-Signalstärke (Received Signal Strength Indicator).
RSSI kann beispielsweise genutzt werden, um:
- Signalqualität zu beurteilen
- Tag-Erkennung zu optimieren
- unterschiedliche Tag-Positionen zu vergleichen
- eine grobe Näherung der relativen Signalstärke zu erhalten
Hinweis: RSSI ist keine präzise Entfernungsmessung.
🧠 Typische Anwendungen
- Lagerverwaltung
- Inventarerfassung
- Asset Tracking
- Werkzeugverwaltung
- Produktionsanlagen
- Industrie 4.0
- Automatisierung
- Smart Shelves
- Retail-Systeme
- Zutrittskontrolle
- RFID-Terminals
- IoT-Geräte
- Roboter
- Sortiersysteme
- DIY RFID-Projekte
⚠️ Wichtige Hinweise
Dieses Angebot enthält ausschließlich Module für den EU-UHF-Bereich 865–868 MHz.
Die maximale Lesedistanz ist kein garantierter Wert. UHF-RFID-Reichweiten sind stark vom verwendeten Tag und den Umgebungsbedingungen abhängig.
Bei der Integration ist außerdem auf eine geeignete Spannungsversorgung und die korrekten UART-TTL-Pegel des verwendeten Controllers zu achten.
📦 Varianten
FM-604 – 1 dBi – bis ca. 0,4 m
FM-605 – 3 dBi – bis ca. 2 m
FM-609 – 5 dBi – bis ca. 3,5 m
Alle Varianten werden als EU-Version 865–868 MHz geliefert.
📦 Lieferumfang
1 × FM-60X UHF RFID Reader Modul in ausgewählter Variante
1 × USB-UART Adapter
