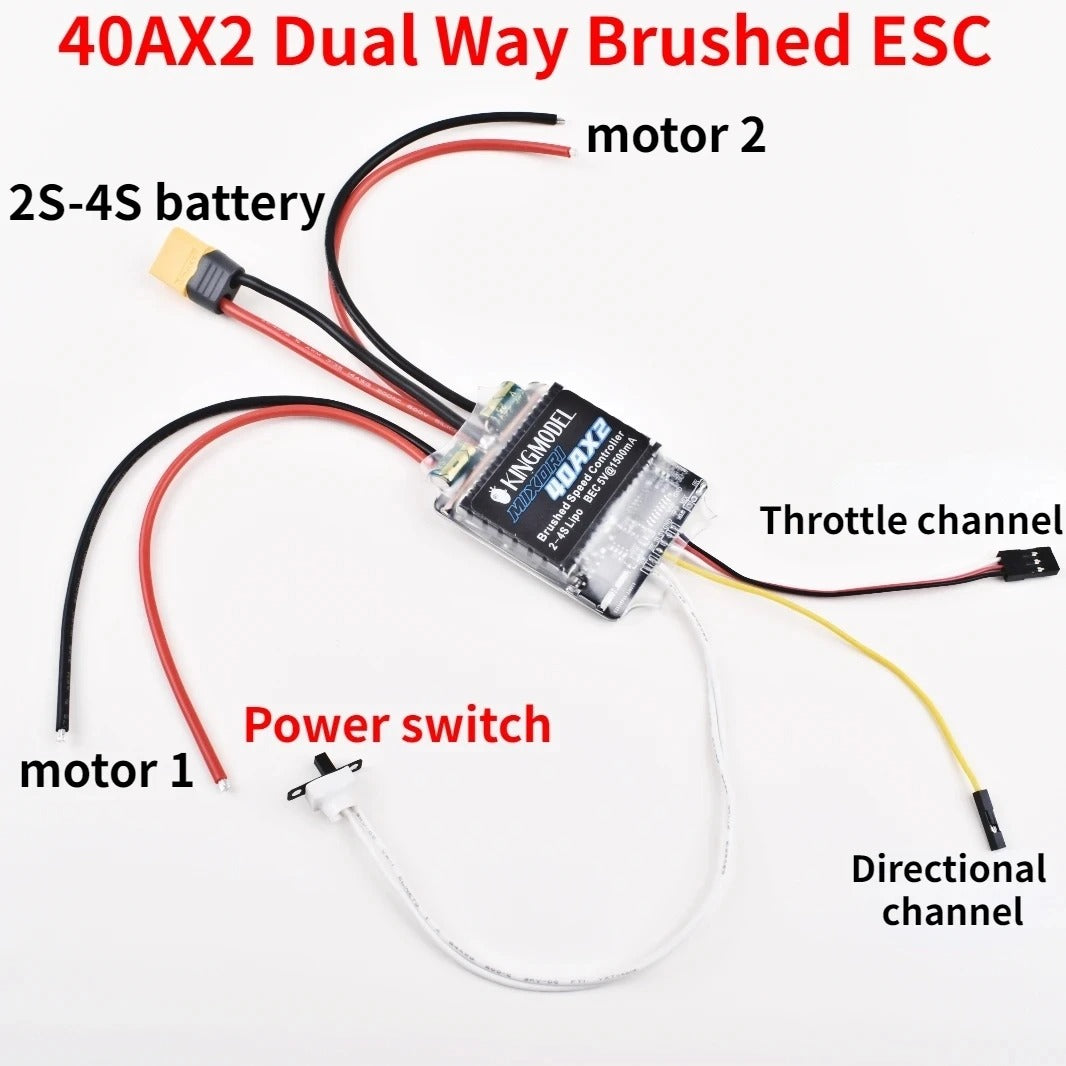

40AX2 Dual-Way Bidirektionaler ESC (Electronic Speed Controller)

Gebürsteter elektronischer Geschwindigkeitsregler mit Mixed Control – 6–15 V für RC Panzer & Boote mit Geschwindigkeitsunterschieden

Der 40AX2 Dual-Way ESC ist ein leistungsstarker, bidirektionaler Geschwindigkeitsregler für gebürstete DC-Motoren. Er eignet sich ideal für RC-Panzer, Boote oder Fahrzeuge mit Differenzialsteuerung und ermöglicht präzise Vorwärts-/Rückwärtsbewegungen sowie gemischte Steuerungsmodi.

✅ Eigenschaften

• Betriebsspannung: 6 V – 15 V (NICHT mit 5S/6S verwenden, Gefahr des Durchbrennens)

• Kompatible Motoren: 795, 775, 540, 550, 380, 390 DC Hochstrommotoren

• Dauerstrom: 40 A pro Kanal (Vorwärts/Rückwärts)

• Spitzenstrom: bis zu 160 A

• BEC-Ausgang: 5 V / max. 3 A für Empfänger & Servos

• Signalsteuerung: PWM (1500 µs Mittelpunkt, automatisch von 900–1100 / 1900–2100 µs)

• Schutzfunktionen:

  • Signalverlust-/Failsafe-Schutz

  • Unterspannungsschutz (bei < 4 V Neustart/Abschaltung)

  • Überhitzungsschutz bei 90 °C (automatischer Stopp, Erholung nach Abkühlung)

📐 Technische Daten

• Eingangsspannung: 2S–4S LiPo (niemals 5S/6S verwenden!)

• Strombelastbarkeit: 40 A kontinuierlich, 160 A Spitze

• BEC-Ausgang: 5 V @ 1,5 A

• Abmessungen: 62 × 48 × 10 mm

• Plattengröße: 54 × 48 mm

• Gewicht: 56–65 g (inkl. Kabel & Kühlkörper)

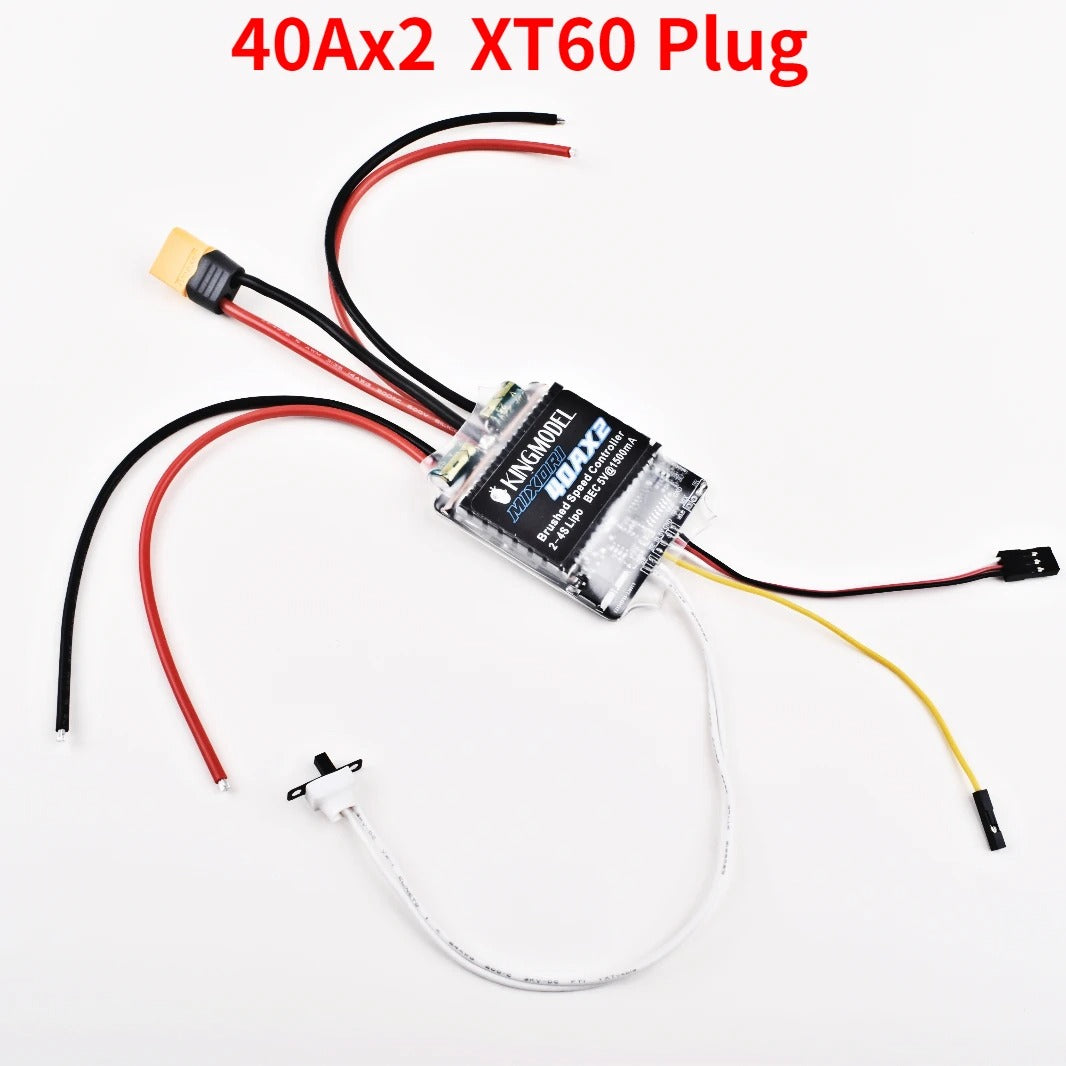

• Stecker: XT60

• Kabel: 16 AWG Silikonkabel, 18 cm Länge

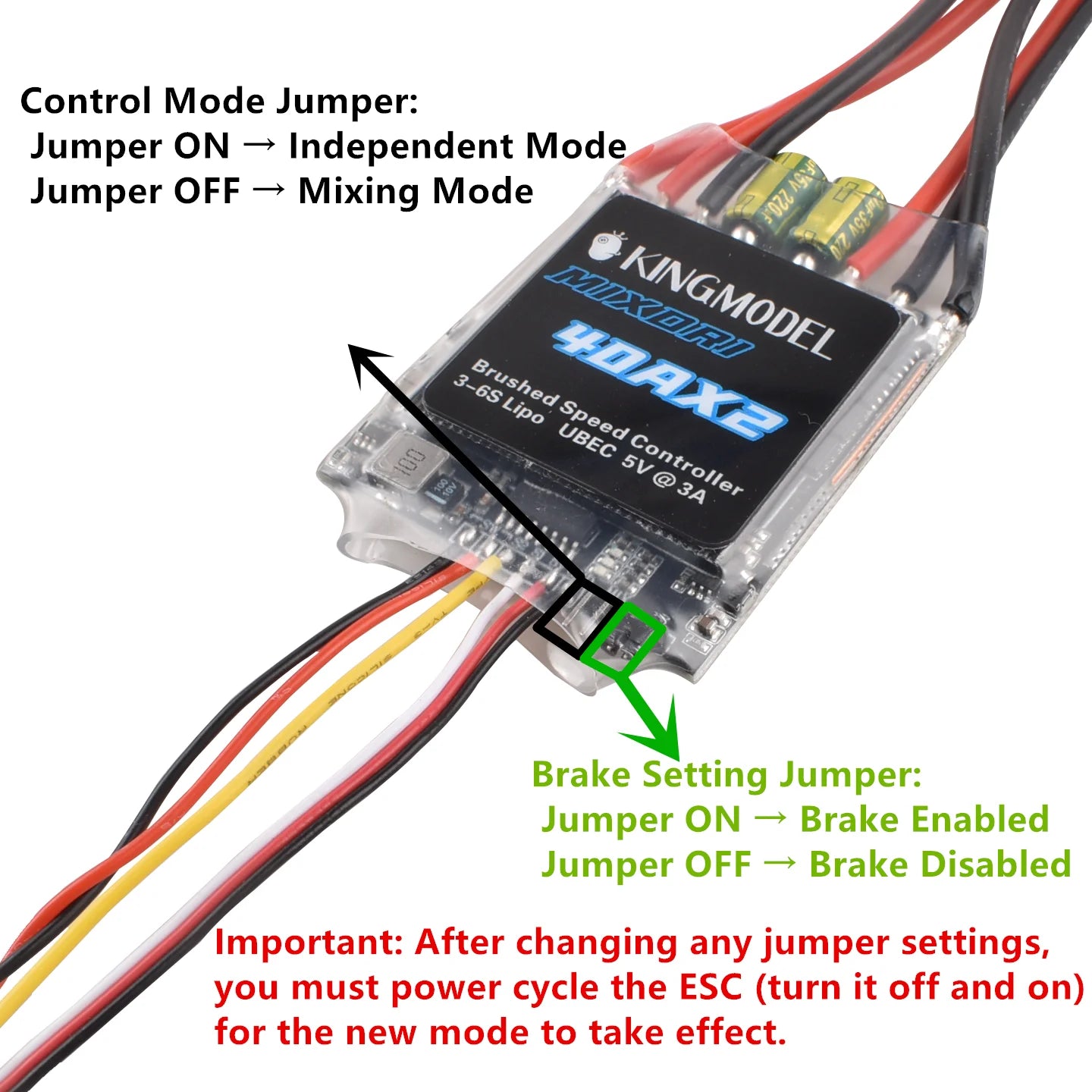

⚙️ Betriebsmodi

1. Gemischter Steuermodus:

   • Steuerung über Gas + Lenkung (2–3 Kanäle empfohlen)

   • Perfekt für RC-Panzer und 4WD-Modelle mit Geschwindigkeitsdifferenzsteuerung

2. Dual Independent Mode:

   • Zwei unabhängig arbeitende Regler (z. B. für realistische Panzersimulation)

3. Dual Sync Mode:

   • Beide Motoren laufen synchron (ohne gelbes Kabel)

🔒 Sicherheit & Hinweise

• Motorkabel nicht vertauschen! Falschanschluss führt zum sofortigen Defekt.

• Überhitzungsschutz funktioniert nur bei Nutzung beider Kanäle.

• Keine zusätzlichen Kondensatoren > 0,1 µF anschließen.

• Nicht für Motoren mit < 2 A Stromaufnahme geeignet (dafür besser 2A/5A ESC verwenden).

• Für geschlossene Umgebungen Kühlkörper oder wärmeleitendes Silikonfett empfohlen.

📦 Lieferumfang

• 1 × 40AX2 Dual-Way ESC mit XT60-Anschluss

• vormontierte Silikonkabel

• integrierter Kühlkörper
