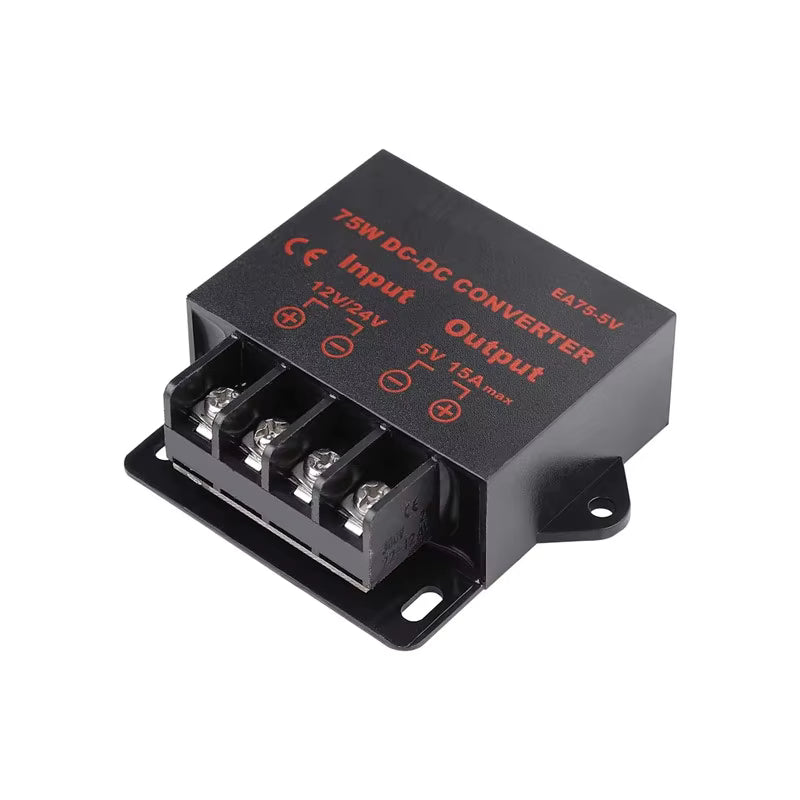

Beschreibung
Dieser leistungsstarke DC-DC Step-Down Spannungswandler reduziert eine Eingangsspannung von 10–30 V DC zuverlässig auf eine stabilisierte 5-V-DC-Ausgangsspannung.
Der Buck Converter eignet sich damit ideal zur Versorgung von 5-V-Elektronik aus 12-V- oder 24-V-Systemen, beispielsweise in Fahrzeugen, Maschinen, Solaranlagen, LED-Systemen, Überwachungstechnik und DIY-Projekten.
Je nach benötigter Leistung stehen zwei Varianten zur Verfügung:
- 5 V / 5 A – 25 W
- 5 V / 10 A – 50 W
Mit einem Wirkungsgrad von über 90 % und unter optimalen Bedingungen bis ca. 95 % ermöglicht der Spannungswandler eine effiziente Stromversorgung bei vergleichsweise geringer Verlustleistung.
📦 Varianten
| Variante |
Eingang |
Ausgang |
Max. Ausgangsstrom |
Max. Ausgangsleistung |

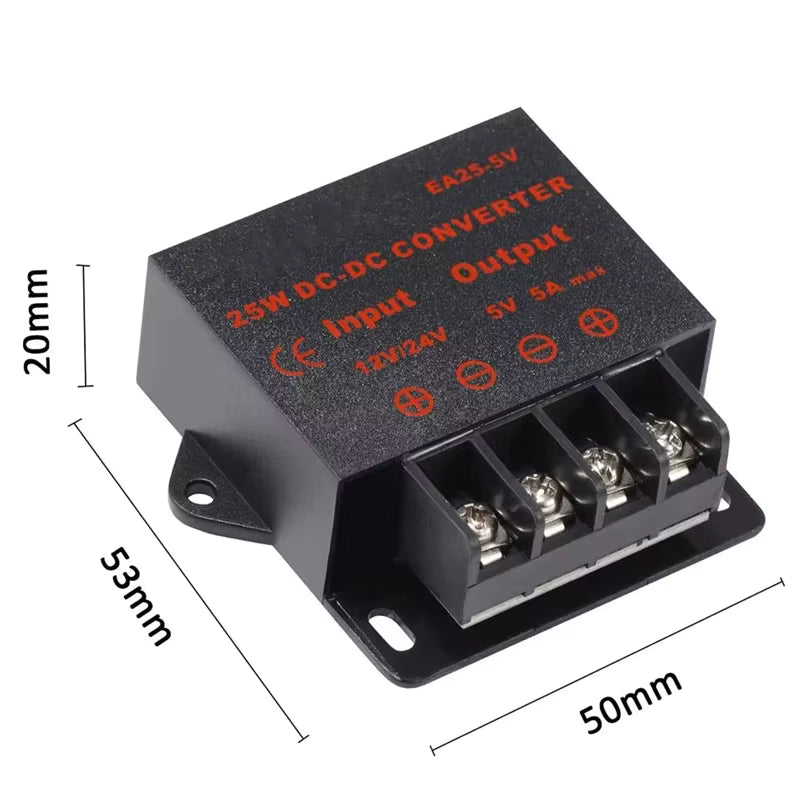

| 5A Version |
10–30 V DC |
5 V DC |
5 A |
25 W |
| 10A Version |
10–30 V DC |
5 V DC |
10 A |
50 W |
Beide Varianten sind für typische 12-V- und 24-V-DC-Systeme geeignet.
📊 Technische Daten
| Eigenschaft |
Spezifikation |
| Produkttyp |
DC-DC Step-Down / Buck Converter |
| Funktion |
Spannungsreduzierung |
| Eingangsspannung |
10–30 V DC |
| Typische Eingangssysteme |
12 V / 24 V DC |
| Ausgangsspannung |
5 V DC stabilisiert |
| Ausgangsstrom |
5 A oder 10 A |
| Ausgangsleistung |
25 W oder 50 W |
| Wirkungsgrad |
>90 %, bis ca. 95 % |
| Kühlung |
Passive Luftkühlung / freie Konvektion |
| Max. Arbeitstemperatur |
ca. 80 °C
|
| Ausgang |
Geregelte Gleichspannung |
| Bauart |
DC-DC Abwärtswandler |
🛡️ Integrierte Schutzfunktionen
Der Spannungswandler verfügt über mehrere Schutzmechanismen für einen zuverlässigen Betrieb:
| Schutzfunktion |
Funktion |
| Überspannungsschutz |
Schutz vor unzulässigen Spannungszuständen |
| Überstromschutz |
Begrenzung bzw. Schutz bei zu hoher Stromaufnahme |
| Übertemperaturschutz |
Schutz bei zu hoher Betriebstemperatur |
| Kurzschlussschutz |
Schutz des Wandlers bei Ausgangskurzschluss |
| Verpolungsschutz |
Schutz bei falscher Eingangspolarität* |
*Die konkrete Schutzfunktion kann je nach Ausführung variieren. Die richtige Polarität sollte grundsätzlich vor dem Einschalten geprüft werden.
⚡ Stabilisierte 5-V-Stromversorgung
Der Wandler erzeugt aus einer höheren DC-Spannung eine stabile 5-V-Versorgung.
Beispiel
12 V DC → 5 V DC
oder
24 V DC → 5 V DC
Damit können 5-V-Verbraucher direkt aus einem vorhandenen 12-/24-V-Bordnetz betrieben werden.
Typische Verbraucher sind:
- Mikrocontroller
- USB-Elektronik
- LED-Module
- Displays
- Kameramodule
- Sensoren
- Steuerplatinen
- Router und Kommunikationsmodule
- Embedded-Systeme

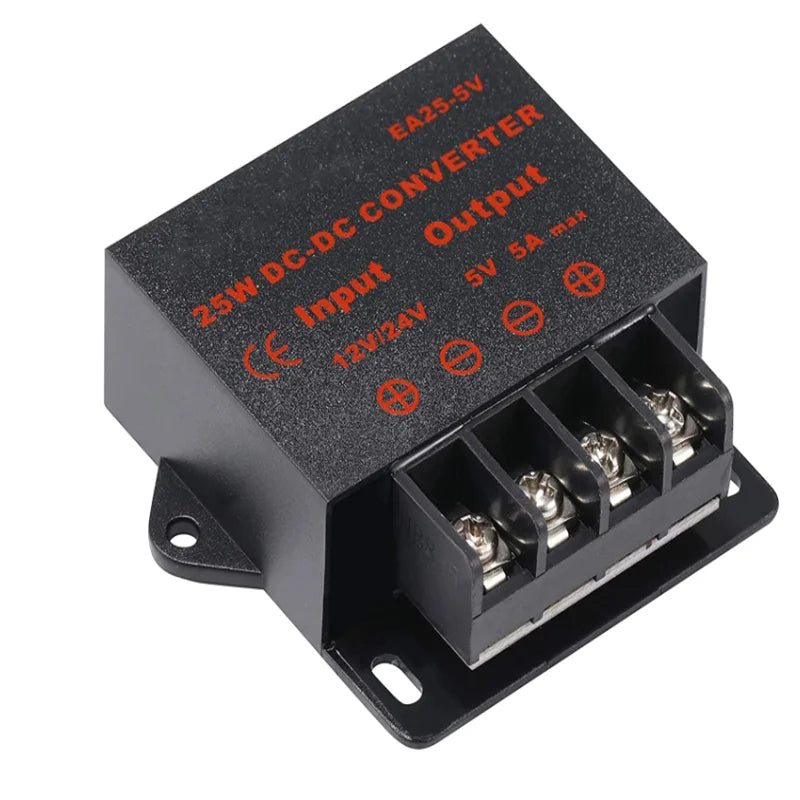

🔋 5A Version – bis 25W
Die 5-A-Version eignet sich für kleine bis mittlere 5-V-Verbraucher.
Ausgang
5 V × 5 A = 25 W
Geeignet beispielsweise für:
- ESP32-/Arduino-Systeme
- Raspberry-Pi-Projekte
- Kamerasysteme
- Sensorik
- Displays
- LED-Elektronik
- Steuerplatinen
- mehrere kleinere 5-V-Verbraucher

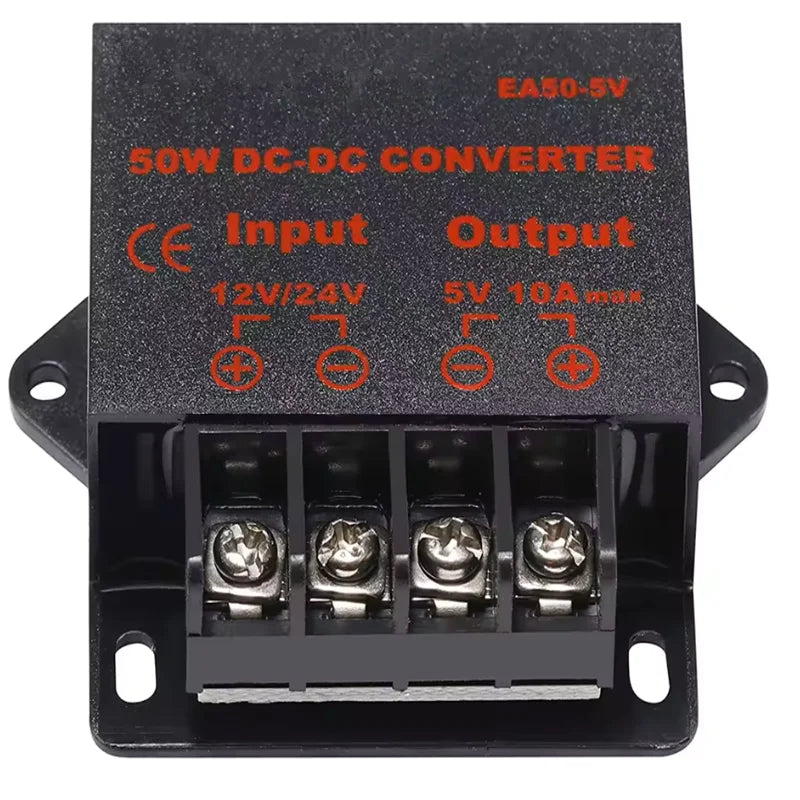

⚡ 10A Version – bis 50W
Für Anwendungen mit höherem Strombedarf steht die 10-A-Version zur Verfügung.
Ausgang
5 V × 10 A = 50 W
Ideal für:
- größere LED-Systeme
- mehrere parallel betriebene 5-V-Geräte
- leistungsstarke Embedded-Systeme
- Fahrzeug-Elektronik
- industrielle Steuerungen
- Überwachungssysteme
- zentrale 5-V-Stromversorgung
📈 Hoher Wirkungsgrad
Im Gegensatz zu einem linearen Spannungsregler arbeitet dieses Modul als Schaltregler / Buck Converter.
Dadurch wird die überschüssige Eingangsspannung nicht einfach vollständig in Wärme umgesetzt.
Vorteile
✔ Wirkungsgrad über 90 %
✔ Unter optimalen Bedingungen bis ca. 95 %
✔ Geringere Wärmeentwicklung
✔ Höhere Ausgangsleistung möglich
✔ Besonders geeignet für Batterie- und Fahrzeugbetrieb
✔ Effiziente Umwandlung von 12/24 V auf 5 V
🚗 Ideal für 12V- und 24V-Systeme
Durch den breiten Eingangsspannungsbereich von 10–30 V DC eignet sich der Wandler insbesondere für Anwendungen mit:
- 12-V-Bordnetz
- 24-V-Bordnetz
- Batteriesystemen
- Solarsystemen
- mobilen Stromversorgungen
- industriellen DC-Netzteilen
🎯 Einsatzbereiche
- Fahrzeugelektronik
- KFZ-Projekte
- LKW- und Nutzfahrzeuge
- RC- und Modellbau
- Industrieautomation
- Maschinenbau
- Überwachungssysteme
- CCTV-Kameras
- LED-Beleuchtung
- LED-Streifen
- Displays
- Messgeräte
- Sensorik
- IoT-Systeme
- Mikrocontroller
- Embedded-Systeme
- Solaranlagen
- Batteriesysteme
- Telekommunikation
- DIY-Elektronik
🚀 Vorteile
✔ 12 V / 24 V auf stabile 5 V
✔ Breiter Eingang 10–30 V DC
✔ 5A und 10A Variante
✔ Bis zu 50 W Ausgangsleistung
✔ Hoher Wirkungsgrad
✔ Stabilisierte Ausgangsspannung
✔ Automatische Anpassung an den benötigten Laststrom innerhalb der zulässigen Belastbarkeit
✔ Überstromschutz
✔ Überspannungsschutz
✔ Übertemperaturschutz
✔ Kurzschlussschutz
✔ Kompakte DC-Stromversorgung
✔ Für zahlreiche 5-V-Verbraucher geeignet
🔌 Anschluss
Der Anschluss erfolgt grundsätzlich nach folgendem Schema:
12/24 V Stromquelle → DC-DC Buck Converter → 5 V Verbraucher
Eingangsseite
-
IN+ → 12/24 V Plus
-
IN− → Masse / Minus
Ausgangsseite
-
OUT+ → 5 V Plus
-
OUT− → Masse / Minus
Vor dem Anschluss eines empfindlichen Gerätes empfiehlt es sich, die Ausgangsspannung mit einem Multimeter zu kontrollieren.
⚠️ Wichtige Hinweise
- Das Modul ist ein Step-Down-Wandler. Die Eingangsspannung muss ausreichend oberhalb der 5-V-Ausgangsspannung liegen.
- Maximale Eingangsspannung von 30 V DC nicht überschreiten.
- Die Variante passend zur benötigten Ausgangsleistung auswählen.
- Der Verbraucher bestimmt seine Stromaufnahme; der Wandler „drückt“ nicht permanent 5 A bzw. 10 A in das angeschlossene Gerät.
- Bei hoher Dauerlast auf ausreichende Luftzirkulation und Wärmeabfuhr achten.
- Kabelquerschnitt und Anschlüsse müssen insbesondere bei der 10-A-Version entsprechend dimensioniert sein.
- Vor Inbetriebnahme Eingang und Ausgang sowie die Polarität kontrollieren.
- Nicht direkt an 110/230 V AC Netzspannung anschließen.
📦 Lieferumfang
1 × DC-DC Step-Down Spannungswandler
je nach Auswahl:
- 12V/24V → 5V / 5A / 25W
- 12V/24V → 5V / 10A / 50W
