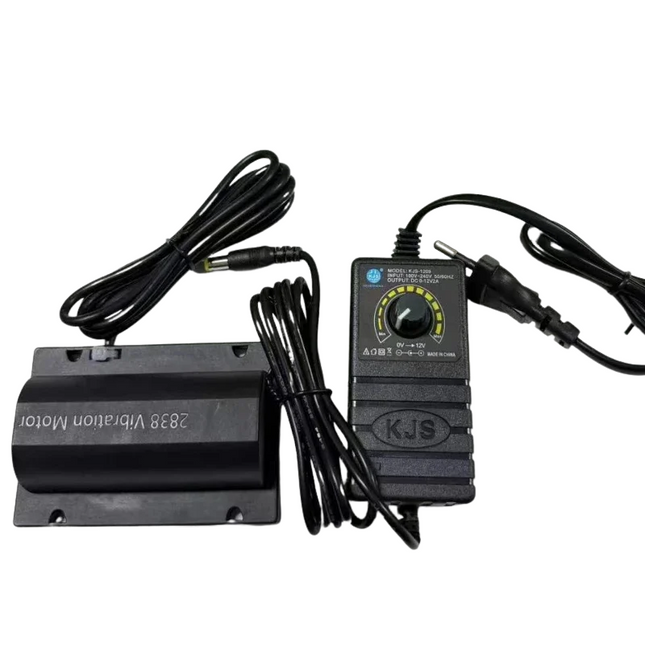

Produktbeschreibung: 2838 Massagebett-Vibrator mit Mikro-Vibrationsmotor
Der 2838 Massagebett-Vibrator ist ein innovatives Gerät, das für die gezielte Anwendung von Vibrationstherapie und Massage entwickelt wurde. Er eignet sich sowohl für den Einsatz in professionellen Einrichtungen als auch für den privaten Gebrauch. Mit einem kompakten Design und leistungsstarken Spezifikationen bietet dieser Vibrationsmassagemotor eine Vielzahl von Vorteilen.
Technische Spezifikationen
- **Nennspannung**: Der Motor kann mit entweder 12V oder 24V betrieben werden, was ihn flexibel für verschiedene Anwendungen macht.
- **Arbeitsstrom**: Mit einem Arbeitsstrom von nur 0,4 A ist der Motor energieeffizient und belastet Ihre Stromversorgung nicht unnötig.
- **Arbeitsgeschwindigkeit**: Der Motor erreicht beeindruckende Arbeitsgeschwindigkeiten von bis zu 5000 U/min, sodass er auch hartnäckige Verspannungen effektiv lösen kann.
- **Maximale Leistung**: Bei einer maximalen Leistung von 6 Watt kann der Motor auch bei längerer Nutzung ohne Überhitzungsrisiko betrieben werden.
- **Produktgröße**: Mit Maßen von 93 mm (Länge) x 64 mm (Breite) x 33 mm (Dicke) ist der Vibrator kompakt und lässt sich problemlos in verschiedene Massagebetten integrieren.
Verdrahtung
Der 2838 Massagebett-Vibrator ist mit einem Nr. 22 ummantelten Draht ausgestattet, der eine Länge von etwa 1 Meter hat. Der Anschluss erfolgt über einen DC 5.5 × 2,1 weiblichen Stecker, was die Installation und den Austausch des Geräts erleichtert.
Anwendungsgebiete
Dieser Mikro-Vibrationsmotor ist ideal für verschiedene Anwendungen, darunter:
- **Massagebäder**: Gemütlichkeit und Entspannung für Ihre Kunden.
- **Tierfuttergeräte**: Förderung einer ruhigen Umgebung während der Fütterung.
- **Heimgebrauch**: Ideal für persönliche Massagen zur Linderung von Muskelverspannungen.
Insgesamt vereint der 2838 Massagebett-Vibrator innovative Technologie mit praktischen Anwendungen und ist somit eine wertvolle Ergänzung für jedes Massage- und Therapieumfeld.
Spezifikationen für 2838 Vibrator:
Nennspannung: DC12V / 24V
Arbeitsstrom: 0,4 A
Arbeitsgeschwindigkeit: 5000 U/min
Maximale Leistung: 6 Watt
Produktgröße: 93 mm (Länge) x64mm (Breite) x33mm (Dicke)
Verdrahtung: Nr. 22 ummantelter Draht, der längste 1 Meter ungefähr ist, mit DC 5.5 × 2,1 weiblicher Stecker
Spezifikationen für 2430 Vibrator:
Nennspannung: DC12V
Arbeitsstrom: 0,35 A
Arbeitsgeschwindigkeit: bis 4500 U/min
Maximale Leistung: 3 Watt
Produktgröße: 75 mm (Länge) x50mm (Breite) x29mm (Dicke)
Verdrahtung: Nr. 22 ummantelter Draht, der längste 1 Meter ungefähr ist, mit DC 5.5 × 2,1 weiblicher Stecker
Marerial:
Plastic
Farbe: Blue/ Grau
Lieferumfang:
1 x Stück
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Spezifikation:
Material: Plastik
Spannung: 6-12V
Typ: RC-Schalter
Current: 12A
Größe: 4,5*2*2,5 cm
Merkmale:1. aus hochwertigem Material, das langlebig, solide und umwelt freundlich ist.2. nimmt 60 kerne mit 0,08mm durchmesser kabel, aus gezeichnete zug festigkeit und niedrigen widerstand.3. kann als Schalter verwendet werden, indem Servo, ESC mit Empfänger anges ch lossen wird.4. Mit großem Durchgangs strom ist ein Hoch leistungs schalter speziell für Empfänger konzipiert.5. mit LED-Anzeige, einfach und bequem zu bedienen.
Lieferumfang: 2 x Stück
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
250 ml RC Edelstahl Kraftstoff- & Hydrauliktank mit Ölstandsanzeige
Mit Saugschlauch-Anschlüssen – Für Benzin/Methanol Motoren & RC-Bagger
Der 250 ml Edelstahl-Tank ist ein vielseitiger RC-Modellbau-Tank, der sowohl für Benzin- und Methanolmotoren als auch als Hydrauliktank in RC-Baumaschinen genutzt werden kann. Die robusten Edelstahlwände sorgen für Langlebigkeit, während das integrierte Sichtfenster den Füllstand jederzeit anzeigt.
Besonderheit: Die Anschlüsse sind mit innenliegenden Schläuchen ausgestattet, die von oben bis in die Tiefe reichen und so ein sauberes Ansaugen von Kraftstoff oder Hydrauliköl ermöglichen.
✅ Eigenschaften
Kapazität: 250 ml
Material: Edelstahl, beständig gegen Benzin & Methanol
Öl-/Kraftstoffanzeige: integriertes Sichtfenster
Anschlüsse: mit innenliegenden Saugschläuchen bis zum Tankboden
Einsatz:
Kraftstofftank für RC-Autos, Flugzeuge & Boote (Benzin/Methanol)
Hydrauliktank für RC-Bagger & Baumaschinen
Zielgruppe: RC-Modellbauer & DIY-Projekte (empfohlen ab 14 Jahren)
Lieferumfang:
1 x Stück
10 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Lenkung winkel: 180 Grad Control durch Fernbedienung
strom: 4,8 V/470mA 6,0 V /650mA
Laststrom: 4,8 V/750mA 6,0 V /950mA
Toten band:2usec
Lebensdauer:>15000 mal ohne last
Moving Winkel: 60 ° ± 10 °
Stick Typ: MOS stick
Motor typ: Entkernt motor
Potentiometer Typ: Direct drive
Signal Booster Typ: Digital
Größe: 40,5X20,2X40,3mm
Gewicht: 62g (ohne Zubehör)
Kugellager: 2BB
Getriebe Material: Metall Getriebe
Fall Material: PA66 + fiber40 %
Draht Länge: 260mm
Stecker Typ: 26AWG,JR Stecker
Braun Draht: Negative
Rote Draht: Positive
Orange Draht: Signal
Anwendung: RC Auto, RC Flugzeug, Hubschrauber
25KG Servo:
Lagerung Temperaturbereich: -30 °C ~ 80 °C
Betriebstemperatur : -25 °C ~ 70 °C
Temperaturbereich: -25 °C ~ 70 °C
Humidität Bereich: 65% ± 10%
Größe: 40.0*20.5*40,5mm
Gewicht: 56g ± 2g
Getriebe Typ: 5 Metall
grenze Winkel: 360 °
lager: 2BB
Kopf Getriebe spline: 25T Durchmesser: 5,9mm
Kopf Typ: Kunststoff, POM
Fall: Engineering Kunststoff (PBT)+ Aluminium Legierung
Konnektor Draht: 320mm ± 5mm
Motor: Carbon pinsel motor
Lenkung Winkel: 180 Grad Control durch Fernbedienung
Spannung: 4,8 V-7,2 V
keine last Geschwindigkeit: 0,18 sec/60 °-0,14 sec/60 °
Strom: 140mA - 200mA
Peak Drehmoment: 23,5 kg.cm-26,8 kg.cm
Strom: 2600mA ± 10% - 3400mA ± 10%
Spannung Bereich: 4,8-7,2 V
Befehl Signal: Impuls breite Änderung
Verstärker Typ: Digital Controller
Puls breite Palette: 500 ~ 2500usec
Neutrale Position: 1500usec
Running grad: 180 ° ± 3 ° (wenn 500 ~ 2500usec)
Tot Band breite: 5 usec
rotierenden Richtung gegen den Uhrzeigersinn: (wenn 1000 ~ 2000usec)
Achtung !!! 360° Servo: Drehen Kontinuerlich entweder links oder rechts
35KG Servo:
Betriebsspannungsbereich: 4-8,4 V
Betriebsgeschwindigkeit (6 V): 0,238 Sekunden/60 ° (42 U/min)
Betriebsgeschwindigkeit (7.4V): 0.192sec/60 ° (52RPM)
Stall Drehmoment (6V): 28,8kg/cm
Stall-Drehmoment (7,4 V): 35,5 kg/cm
Laufstrom keine Last (6V): 150mA
Laufstrom ohne Last (7,4V): 180mA
Stallstrom bei Sperrung (6V): 3,2a
Stallstrom bei Sperrung (7,4V): 3,9A
Leerlaufstrom (bei stehendem Zustand): 6mA
Nenndrehmoment (6V): 9,5kg.cm
Nenndrehmoment (7,4 V): 11,8 kg. cm
Nennstrom (6V): 1000mA
Nennstrom (7,4 V): 1200 mA
Spezifikation der Kontrolle:
Steuerung: PWM (Pulsweitenänderung)
Impulsbreitenbereich: 500-2500 μsec
Neutrale Position: 1500 μsec
Laufgrad: 180 ° (bei 500-2500 μsec)
Totes Band Breite: ≤ 4 μsec
Drehrichtung: gegen den Uhrzeigersinn (bei 1500-2500 μsec)
Steuerung: PWM (Pulsweitenänderung)
Impulsbreitenbereich: 500-2500 μsec
Neutrale Position: 1500 μsec
Laufgrad: 180 ° (bei 500-2500 μsec)
Totes Band Breite: ≤ 4 μsec
Lieferumfang:
1 x Stück 25KG /35KG
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
19 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
40AX2 Dual-Way Bidirektionaler ESC (Electronic Speed Controller)
Gebürsteter elektronischer Geschwindigkeitsregler mit Mixed Control – 6–15 V für RC Panzer & Boote mit Geschwindigkeitsunterschieden
Der 40AX2 Dual-Way ESC ist ein leistungsstarker, bidirektionaler Geschwindigkeitsregler für gebürstete DC-Motoren. Er eignet sich ideal für RC-Panzer, Boote oder Fahrzeuge mit Differenzialsteuerung und ermöglicht präzise Vorwärts-/Rückwärtsbewegungen sowie gemischte Steuerungsmodi.
✅ Eigenschaften
Betriebsspannung: 6 V – 15 V (NICHT mit 5S/6S verwenden, Gefahr des Durchbrennens)
Kompatible Motoren: 795, 775, 540, 550, 380, 390 DC Hochstrommotoren
Dauerstrom: 40 A pro Kanal (Vorwärts/Rückwärts)
Spitzenstrom: bis zu 160 A
BEC-Ausgang: 5 V / max. 3 A für Empfänger & Servos
Signalsteuerung: PWM (1500 µs Mittelpunkt, automatisch von 900–1100 / 1900–2100 µs)
Schutzfunktionen:
Signalverlust-/Failsafe-Schutz
Unterspannungsschutz (bei < 4 V Neustart/Abschaltung)
Überhitzungsschutz bei 90 °C (automatischer Stopp, Erholung nach Abkühlung)
📐 Technische Daten
Eingangsspannung: 2S–4S LiPo (niemals 5S/6S verwenden!)
Strombelastbarkeit: 40 A kontinuierlich, 160 A Spitze
BEC-Ausgang: 5 V @ 1,5 A
Abmessungen: 62 × 48 × 10 mm
Plattengröße: 54 × 48 mm
Gewicht: 56–65 g (inkl. Kabel & Kühlkörper)
Stecker: XT60
Kabel: 16 AWG Silikonkabel, 18 cm Länge
⚙️ Betriebsmodi
Gemischter Steuermodus:
Steuerung über Gas + Lenkung (2–3 Kanäle empfohlen)
Perfekt für RC-Panzer und 4WD-Modelle mit Geschwindigkeitsdifferenzsteuerung
Dual Independent Mode:
Zwei unabhängig arbeitende Regler (z. B. für realistische Panzersimulation)
Dual Sync Mode:
Beide Motoren laufen synchron (ohne gelbes Kabel)
🔒 Sicherheit & Hinweise
Motorkabel nicht vertauschen! Falschanschluss führt zum sofortigen Defekt.
Überhitzungsschutz funktioniert nur bei Nutzung beider Kanäle.
Keine zusätzlichen Kondensatoren > 0,1 µF anschließen.
Nicht für Motoren mit < 2 A Stromaufnahme geeignet (dafür besser 2A/5A ESC verwenden).
Für geschlossene Umgebungen Kühlkörper oder wärmeleitendes Silikonfett empfohlen.
📦 Lieferumfang
1 × 40AX2 Dual-Way ESC mit XT60-Anschluss
vormontierte Silikonkabel
integrierter Kühlkörper
19 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
ESP32S DevKit V1-3 38Pin: Ihr perfektes Entwicklungsboard für IoT-Projekte
Das ESP32S DevKit V1-3 38Pin ist ein vielseitiges und leistungsstarkes Entwicklungsboard, das speziell für IoT-Anwendungen entwickelt wurde. Mit integrierter 2,4G Wi-Fi- und Bluetooth-Technologie bietet es eine hervorragende Grundlage für Ihre Projekte im Bereich des Internets der Dinge. Dank des IPEX Ports können Sie die drahtlose Reichweite Ihrer Anwendungen problemlos erweitern, was es zu einer idealen Wahl für zahlreiche Einsatzmöglichkeiten macht.
Ein herausragendes Merkmal des ESP32S DevKit ist die Möglichkeit, einen GPIO-Pin in zwei Pins umzuwandeln. Diese Funktionalität wird durch das Breakout-Board ermöglicht, das Ihnen hilft, Ihre GPIO-Ressourcen effektiver zu nutzen. Statt eines traditionellen Steckbretts können Sie diese unkomplizierte Lösung verwenden, um die Anzahl der verfügbaren Pins zu verdoppeln. Das erleichtert die Wiederverwendung aller Pins in Ihren DIY-Projekten und gibt Ihnen die Flexibilität, kreativ zu werden.
Spezifikation:
: PCB material: hohe qualität FR-4 material
: Anzahl von PCB schichten: 2 schichten
: PCB dicke: 1,6mm
: Board Größe: 7.8 x 6.3 x1 cm
Im Lieferumfang des ESP32S DevKit V1-3 sind alles enthalten, was Sie für den Start benötigen:
Lieferumfang:
- 1 x ESP32S DevKit V1-3 38Pin
- 1 x Antenne
- 1 x Breakout-Board zur Pin-Erweiterung
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
20 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Perfektes Test- und Einstellwerkzeug für RC-Modelle, Helikopter, Autos, Boote und Roboter
Dieses Set besteht aus einem kompakten 3-Kanal Multi Digital Servo Tester sowie einem 4xAA-Batteriehalter zur flexiblen Stromversorgung. Ideal für Modellbauer und RC-Enthusiasten, die präzise Einstellungen und Funktionsprüfungen an Servos oder ESCs durchführen möchten.
✅ Servo Tester Eigenschaften
Kanäle: 3
Eingangsspannung: DC 4,2 – 6,0 V
Ausgangsstrom: ≤ 15 mA (bei 5 V)
Ausgangssignal: 1,5 ms ± 0,5 ms
Betriebsmodi: manuell, automatisch, median (Mitte)
Abmessungen: 46 × 32 × 17 mm
Einsatzbereiche: Hubschrauber, RC-Autos, Boote, Roboter u.v.m.
Mit den drei Testmodi lassen sich Servos präzise auf Funktion, Konsistenz und Neutralstellung überprüfen.
🔋 Batteriehalter Eigenschaften
Geeignet für: 4 × AA-Batterien (nicht enthalten)
Spannung: 6 V
Anschluss: JR-Stecker
Einsatz: Stromversorgung für den Servotester oder andere RC-Komponenten
⚠️ Wichtiger Hinweis: Der Batteriehalter muss an die „IN“-Schnittstelle des Servotesters angeschlossen werden, nicht an den „OUT“-Ausgang.
📦 Lieferumfang
1 × 3CH Digital Servo Tester
1 × 4-Zellen AA Batteriehalter (ohne Batterien)
20 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Model
Innen Durchmesser- 30mm // Aussendurchmesser-60mm
Product specification
10mil 850nm wavelength
Shine the light
Infrared
Product structure
36pcs Ø5 IR LED for PCB plate and support IR-CUT
Wavelength
850nm/940nm
Angle
90 degree
IR distance
20-30m
Suitable for lens
Fixed 2.8mm/3.6mm lens
Power
DC12V 320mA
Technical parameters
36pcs Ø5 IR LED,10mil,PCB plate, 850nm, IR - CUT interface,Uniform brightness, the service life of 40000 hours.
Model
Innen Durchmesser-17mm // Aussendurchmesser-53mm
Product specification
10mil 850nm wavelength
Shine the light
Infrared
Product structure
36pcs Ø5 IR LED for PCB plate and support IR-CUT
Wavelength
850nm/940nm
Angle
90 degree
IR distance
20-30m
Suitable for lens
Fixed 2.8mm/3.6mm lens
Power
DC12V 320mA
Technical parameters
36pcs Ø5 IR LED,10mil,PCB plate, 850nm, IR - CUT interface,Uniform brightness, the service life of 40000 hours.
Lieferumfang:
1 x Stück
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
3D-Drucker Dual Stepper Motor Treiber Expansion Board
Kompatibel mit A4988 & DRV8825 – Präzise Steuerung für Schrittmotoren
Das Dual Stepper Motor Treiber Expansion Board ist die perfekte Erweiterung für 3D-Drucker und CNC-Anwendungen. Es ermöglicht die präzise Ansteuerung von zwei Schrittmotoren und ist mit gängigen Treibermodulen wie A4988 und DRV8825 kompatibel.
Dank kompakter Bauweise und einfacher Montage ist das Board ideal für den zuverlässigen Betrieb von Extrudern, Achsen oder anderen Schrittmotor-basierten Systemen.
✅ Eigenschaften
Größe:
Single: 42 × 42 × 15 mm
Dual: 60 × 42 × 15 mm
Montagebohrung: Ø 3 mm (einfache Befestigung)
Logikspannung: 5 V / 3,3 V
Eingangsspannung: 12–30 V
Kompatibel mit Treibern: A4988, DRV8825
Anschlüsse: Richtung, Enable, Geschwindigkeit
Hinweis: Richtige Ausrichtung des Treibermoduls ist entscheidend, da sonst Überhitzung oder Defekte auftreten können
Lieferumfang
1 × Dual Stepper Motor Treiber Expansion Board (ohne Treiber-Module)
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
20 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
AC Dimmer für Smart Home Systeme
Der AC Dimmer ist ein vielseitiges Gerät, das entworfen wurde, um die Wechselstromspannung zu steuern und die maximale Übertragung von 8A bis 16A/24A (unter Verwendung des TRIAC BTA16, ausgelegt für 600V/16A-24A) zu ermöglichen. Allerdings empfehlen wir nicht, den Dimmer auf das Maximum dieser Spezifikation zu belasten (maximal 10A pro Kanal). In der Regel wird der Dimmer verwendet, um die Leistung von Lampen oder Heizelementen ein- und auszuschalten. Darüber hinaus kann er auch in Anwendungen wie Ventilatoren, Pumpen und Luftreinigern eingesetzt werden.
In letzter Zeit hat sich der Dimmer als eine beliebte Wahl für Smart Home Systeme etabliert. Wenn Sie beispielsweise die Lichthelligkeit sanft anpassen möchten, ermöglicht der Dimmer das langsame Ein- und Ausschalten von Lampen, wodurch eine angenehme Atmosphäre geschaffen wird. Besonders effektiv arbeitet der Dimmer mit Filamentlampen. Während er bei niedrigen Helligkeitsstufen von LED-Lampen weniger stabil ist, funktioniert er bei moderater und hoher Helligkeit zuverlässig. Es ist wichtig zu beachten, dass Leuchtstofflampen (Gasentladungslampen) nicht dimmbar sind.
### Technische Aspekte
Der Power-Bereich des Dimmers ist vom Steuerungsbereich isoliert, um die Möglichkeit von Hochstromunterbrechungen im Mikrocontroller auszuschließen. Die logische Ebene des Dimmers ist tolerant gegenüber 5V und 3,3V, sodass Mikrocontroller problemlos angeschlossen werden können.
Für die Steuerung des Dimmers mit einem Arduino wird die Bibliothek `RBDdimmer.h` verwendet. Diese Bibliothek nutzt externe Interrupts und Prozesszeitunterbrechungen, was das Programmieren vereinfacht und mehr Verarbeitungszeit für den Hauptcode bietet. Dies ermöglicht es, mehrere Dimmer von einem einzigen Mikrocontroller zu steuern.
Die `RBDDimmer.h`-Bibliothek sowie einige Beispiele können in den „Dokumenten“ oder auf GitHub heruntergeladen werden. Wir aktualisieren unsere Bibliothek kontinuierlich, deshalb empfehlen wir, regelmäßig nach Website-Updates zu schauen oder unseren Newsletter zu abonnieren.
### Anschluss des Dimmers
Der Dimmer wird über zwei digitale Pins mit dem Arduino-Controller verbunden. Der erste Pin wird verwendet, um das Signal an dem AC-Phase Null zu initiieren, welches das Interruptsignal auslöst. Der zweite Pin (DIM/PSM) steuert den Dimmstrom.
Bitte beachten Sie, dass der Null-Pin mit spezifischen Mikrocontroller-Pins verbunden werden muss, deren Belegung je nach Modell (Uno, Nano, Leonardo, Mega) variieren kann, da diese an die Interrupts des Mikrocontrollers gebunden sind.
Mit all diesen Funktionen und Möglichkeiten ist der AC Dimmer eine hervorragende Wahl für alle, die eine flexible und komfortable Steuerung ihrer elektrischen Geräte wünschen.
**Thema: Theorie der Dimmen durch Puls Überspringen Modulation**
Das Dimmen von Lichtquellen und anderen elektrischen Lasten kann auf verschiedene Weisen erreicht werden, insbesondere durch Puls Überspringen Modulation (PWM). In diesem Kontext werden drei Hauptmethoden zur Realisierung des Dimmens vorgestellt.
### Methode 1: Zyklisches Blockieren
Bei dieser Methode werden ein oder mehrere Zyklen eines Sinussignals übertragen, während die Last in den folgenden Zyklen blockiert wird. Durch das gezielte Steuern der Zeitintervalle, in denen das Signal anliegt, wird die effektive Leistung an der Last reduziert. Diese Technik ist relativ einfach zu implementieren und erfordert lediglich einen Dimmer sowie entsprechenden Programmcode, um das Timing des Signals zu steuern.
### Methode 2: Teiltransferrenz von Sinuswellen
Diese Methode bezieht sich auf die Steuerung der Übertragung von Teilen jeder Sinuswelle zur Last. Anstatt die gesamte Welle zu übertragen, wird nur ein Teil des Signals genutzt, was wiederum dazu führt, dass die durchschnittliche Leistung an der Last verringert wird. Auch hier ist ein Dimmer nötig, sowie eine Schaltung, die das Null-Crossing erkennt und in der Lage ist, einen TRIAC zu steuern.
### Wichtiger Hinweis
Es ist wichtig zu beachten, dass die Verwendung von Dimmern mit LED-Leuchten, Leuchtstofflampen oder anderen Lampen, die bereits über integrierte Helligkeitsregler verfügen, nicht empfohlen wird. Diese Arten von Lampen sind oft nicht mit herkömmlichen Dimmern kompatibel und können zu unerwünschten Effekten oder Schäden führen
Spezifikation
Power
Bis zu 250V (10A Pro Kanal )
AC frequenz
50/60Hz
TRIAC
BTA16 - 600B / BTA24 - 600B
Isolation
Optokoppler
Logic-level-
3,3 V/5V/12V
Null punkt
Logic-level-
Modulation (DIM/PWM)
Logic-level AUF/OFF TRIAC
Signal strom
> 10mA
Umwelt:
Für innen-und außenbereich
Betriebstemperaturen: − 20 °C zu 80 °C
Betriebsfeuchtigkeit: Trockenen umgebung nur
ROHS3
Konform
Lieferumfang:
1 x Stück
20 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Das Digit4 Analog Input Modul wurde speziell für präzise Spannungsmessungen und einfache Integration in Smart-Home-Systeme entwickelt.Mit vier analogen Eingängen (0–25V DC), einer 16-Bit Auflösung und der vorinstallierten Tasmota-Firmware liefert es exakte Messdaten in Echtzeit – perfekt für Projekte in der Hausautomation, Energieüberwachung oder Sensorintegration.
⚙️ Technische Daten
Parameter
Beschreibung
Modell
Digit4 Analog Input Modul
Kanäle
4 analoge Eingänge
Messbereich
DC 0–25V (max. 30V toleriert)
Signalauflösung
16 Bit
Board
ESP01S
Firmware
Tasmota (vorinstalliert)
Kommunikation
WLAN / Wi-Fi
Betriebsspannung
DC 9–12V
Abmessungen
35 × 30 × 20 mm
Kompatibilität
Home Assistant, MQTT, Node-RED, IoT-Plattformen
🌍 Funktionen & Vorteile
📡 Wi-Fi-Übertragung in Echtzeit – drahtlose Spannungsmessung direkt im Smart-Home-System
🧠 Tasmota vorinstalliert – sofort einsatzbereit mit Home Assistant & MQTT
🎯 Hohe Präzision (16 Bit ADC) – zuverlässige Signalverarbeitung auch bei kleinen Spannungen
⚙️ 4 unabhängige Kanäle (0–25V) – ideal für Solar-, Batterie- oder Sensorsignale
💻 Kompakt & platzsparend – einfache Integration in bestehende Installationen
🔧 Offene Plattform – ideal für DIY-, Maker- und IoT-Projekte
🔋 Anwendungsbereiche
☀️ Solarüberwachung: Exakte Messung der Spannung Ihrer Solarpanels (bis 25V DC)
🔋 Batterie-Monitoring: Überwachen Sie den Ladezustand Ihrer Akkus und Netzteile
🌡️ Sensorerfassung: Kompatibel mit analogen Sensoren (z. B. Spannungsteiler, Wandler, Drucksensoren)
🏠 Smart Home Integration: Direkt an Home Assistant oder Tasmota-Systeme anschließbar
⚙️ Industrielle Anwendungen: Spannungsanalyse und Prozessüberwachung in Steuerungsumgebungen
🧠 Besonderheiten
✔ Wi-Fi-Datenübertragung mit Tasmota✔ 4 unabhängige Eingangskanäle✔ Hohe Auflösung (16 Bit) für präzise Spannungsmessungen✔ Einfache Integration in Home Assistant, Node-RED oder MQTT✔ Kompakte Bauform (nur 35×30×20 mm)✔ Inklusive Tutorials & Schaltplänen
📦 Lieferumfang
1 × Digit4 Analog Input Modul (4-Kanal, 0–25V)
ESP01S Tasmota vorinstalliert
1 × Anschlussplan / Quick Start Guide
🔎 Kurzbeschreibung
✔ 4-Kanal Analog Input Modul (0–25V DC)✔ 16-Bit Auflösung, ESP01S, Tasmota vorinstalliert✔ Wi-Fi & Home Assistant Integration✔ Ideal für Solar-, Batterie- & Sensormonitoring✔ Plug & Play – direkt einsatzbereit
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
5 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Dieses 4-Kanal I2C Relaismodul wurde speziell für Anwendungen entwickelt, bei denen wenige GPIO-Pins zur Verfügung stehen, aber viele Relais sicher und zuverlässig geschaltet werden müssen.Dank I²C-Kommunikation (IIC) lassen sich mit nur zwei Busleitungen (SDA/SCL) zahlreiche Relais ansteuern.
Das Modul verwendet eine Optokoppler-Isolation, wodurch Steuerlogik und Lastseite galvanisch getrennt sind – ideal für Industrie-, Automatisierungs- und Smart-Home-Anwendungen.
⭐ Hauptmerkmale & Vorteile
✔ 4 Relaiskanäle auf einem Modul
✔ I²C / IIC Kommunikation – nur 2 Leitungen notwendig
✔ Optokoppler-Isolation für hohe Sicherheit & Störfestigkeit
✔ Relais bis 10A (ohmsche Last)
✔ Erweiterbar: bis zu 8 Module pro Bus
✔ Bis zu 32 Relais mit nur einem I²C-Bus steuerbar
✔ Adressierung über A0 / A1 / A2 Pins
✔ 3,3V-Logik kompatibel (separate 5V-Versorgung für Relais möglich)
✔ Kompaktes & robustes Design
✔ Ideal für Arduino, ESP32, ESP8266, Raspberry Pi, STM32
⚙️ Technische Daten
Parameter
Wert
Produkttyp
4-Kanal I2C Relais-Erweiterungsmodul
Modell
XL9535-K1V5
Kommunikation
I²C / IIC
Betriebsspannung
DC 5V
Logikspannung
3,3V oder 5V
Relaiskanäle
4
Relais-Last (ohmsch)
10A
Relais-Last (induktiv)
7A
Relais-Kontakt
NO / COM / NC
Arbeitsstrom
ca. 100 mA pro Relais
Isolation
Optokoppler-Isolation
Adressierung
A0 / A1 / A2 (8 Adressen)
Max. Module pro Bus
8
Max. Relais pro Bus
32 (4×8)
Steuerbereich Lastseite
0–220V
Anschluss Relais
KF301-5.08 Schraubklemmen
Signalanschluss
PH2.0-4P
Abmessungen
64,4 × 81 × 20 mm
🔧 Erweiterbarkeit & Bus-Konzept
Jedes Modul besitzt 3 Adressbits (A0, A1, A2)
Dadurch sind 8 verschiedene I²C-Adressen möglich
Pro I²C-Bus können 8 Module × 4 Relais = 32 Relais betrieben werden
Ideal für Systeme mit vielen Aktoren und wenigen MCU-Pins
🧠 Typische Anwendungen
Industrie- & Gebäudeautomation
Smart-Home-Relaissteuerung
Schaltschrank-Erweiterung
Maschinen- & Anlagensteuerung
Relaissteuerung mit Arduino / ESP32
Nachrüstung bestehender Systeme
Steuerung von Lampen, Motoren, Ventilen, Heizungen
🛡️ Sicherheit & Stabilität
Galvanische Trennung durch Optokoppler
Reduzierte Störeinflüsse
Sichere Trennung von Steuer- & Lastkreis
Hohe Zuverlässigkeit im Dauerbetrieb
🔎 Kurzbeschreibung
✔ 4-Kanal Relaismodul mit I2C✔ Optokoppler-isoliert✔ 10A Relaisleistung✔ Bis 32 Relais erweiterbar✔ Für Arduino, ESP32, Raspberry Pi
📦 Lieferumfang
1× 4-Kanal I2C Relais-Modul XL9535-K1V5
1× PH2.0-4P auf DuPont-Kabel
5 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2,4 GHz drahtloses Transceiver-Modul der Serie E01
Das 2,4 GHz drahtlose Transceiver-Modul der Serie E01, basierend auf dem bewährten nRF24L01P-Chip, bietet eine herausragende Kombination aus kompakter Bauweise und vielseitigen Anwendungsmöglichkeiten. Mit seiner SPI-Schnittstelle ist dieses Modul einfach in bestehende Systeme integrierbar und eignet sich ideal für eine Vielzahl von Anwendungen im Bereich der drahtlosen Kommunikation.
Technische Spezifikationen
Das Modul operiert im Frequenzbereich von 2400 bis 2525 MHz und nutzt dabei einen Standard-Oszillator mit 16 MHz. Mit einer Sendeleistung von bis zu 27 dBm (max. 500 mW) erreicht das Modul beeindruckende Reichweiten und eine zuverlässige Datenübertragung. Die Empfangsempfindlichkeit liegt bei bemerkenswerten -99 dBm, wodurch auch schwache Signale effizient empfangen werden können.
Die Luft-Datenrate des Moduls variiert zwischen 250 kbps und 2 MBit/s, wobei der Standardwert bei 250 kbps liegt. Diese Flexibilität in der Datenrate ermöglicht es Entwicklern, je nach Anforderung der Anwendung die optimale Geschwindigkeit auszuwählen.
Einsatzmöglichkeiten
Dank seiner geringen Größe und hohen Leistungsfähigkeit findet das Serie E01 Modul Anwendung in zahlreichen Bereichen, darunter Industrieautomation, Smart Home-Lösungen, Telemetrie und IoT-Anwendungen. Die Verwendung hochwertiger Bauteile, wie präzisen Industriekristallen und der eingebetteten TCXO-Technologie (Temperaturkompensierte Quarzoszillatoren), garantiert eine stabile und zuverlässige Funktion über verschiedene Umgebungsbedingungen hinweg.
Lieferumfang:
1 x Stück
Weitere Bilder
HF-Parameter
Wert
Bemerkung
Arbeits frequenz
2400 ~ 2525 MHz
Standard: 2,4 ghz(16mhz oszillator)
Sende leistung
27 dbm
Max. Leistung (500mw)
Empfangende Empfindlichkeit
-99 dbm
Luft datenrate: 250kbps
Luft datenrate
250k ~ 2 MBit/s
Standard: 250kbps
Test abstand
5000m
In offener und klarer Luft, mit maximaler Leistung, 5dbi Antennen gewinn, Höhe von 2m,
Luft datenrate: 250kbps
Hardware-Parameter
Wert
Bemerkung
Größe
18*33,4mm
Ohne sma
Antennen typ
SMA-K
Kommunikation schnitts telle
Spi
Paket
Dip
Elektronischer Parameter
Min.
Typ.
Max.
Einheit
Zustand
Strom versorgung
2,5
3,3
5,5
V
Kommunikation ebene
2,0
3,3
3,6
V
Sende strom
480
490
500
Ma
3,3 v
Sende strom
380
390
400
Ma
5,0 v
Empfangen von Strom
22
23
24
Ma
3,3 v
Empfangen von Strom
21
22
23
Ma
5,0 v
Betriebs temperatur
-40
20
+ 85
℃
Betriebs feuchtigkeit
10
60
90
%
Lagerte mperatur
-40
20
125
℃
Hochwertige Industrie komponenten
* Original nordisch importiert nrf24l01p
* Kristall oszillator in Industrie qualität
Hochpräziser und Niedertemperatur-Kristall oszillator
* Leistungs verstärker
Erhöhte Übertragungs entfernung
* Hochwertige Komponenten
Haupt sächlich von murata, tdk, avx etc.
Stift definition
Schaltplan
Anwendungen
Mit stabiler Serien fertigung eignet sich das Modul für verschiedene Anwendungen (insbesondere für Smart Home, iot)
Uav/rf fernbedienung
Sicherheits überwachung und-kontrolle
Digitale Bilder fassung
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
14 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
60kg DS Digitaler Servomotor Metallroboter 180°–360° Grad wasserdicht IP67 – High Torque Servo mit Aluminiumarm
Hochleistungsservo mit Metallgetriebe, IP67 Wasserschutz, PWM-Steuerung und Drehmoment bis 70 kg·cm – ideal für HPI Baja 5B SS, RC Cars, Boote und Robotik.
Highlights
Maximales Drehmoment: bis zu 70 kg·cm @ 8.4 V
Wasserdicht nach IP67 – ideal für Offroad- und Outdoor-Anwendungen
Hochpräzise Digitalsteuerung mit 3 µs Totbandbreite
Vollmetall-Getriebe und doppelte Kugellager für hohe Haltbarkeit
Großer Stellbereich: 180° / 270° oder 360° (kontinuierlich)
Aluminium Servoarm im Lieferumfang enthalten
Technische Spezifikationen
Umgebungsbedingungen
Lagertemperaturbereich
-30°C bis +80°C
Betriebstemperatur
-15°C bis +70°C
Betriebsspannung
6–8.4 V DC
Mechanische Spezifikation
Abmessungen
65 × 30 × 48 mm
Gewicht
158 g
Übersetzungsverhältnis
279:1
Lager
Doppelt kugelgelagert
Motor
3-polig
Wasserdichtigkeit
IP67
Elektrische Spezifikation
Leerlaufstrom
4 mA @ 6V / 5 mA @ 7.4V / 6 mA @ 8.4V
Betriebsgeschwindigkeit (ohne Last)
0,17 s / 60° @ 6V • 0,15 s @ 7.4V • 0,13 s @ 8.4V
Stall-Drehmoment
58 kg·cm @ 6V / 65 kg·cm @ 7.4V / 70 kg·cm @ 8.4V
Stillstandsstrom
3.5 A / 5 A / 6.2 A
Steuerspezifikation
Steuersystem
PWM (Pulsweitenmodulation)
Signalbereich
500–2500 µs (neutral: 1500 µs)
Stellwinkel
180° / 270° / 360° (kontinuierlich drehend)
Totbandbreite
3 µs
Frequenz
50–330 Hz
Drehrichtung
Gegen den Uhrzeigersinn (500–2500 µs)
Lieferumfang
1 × DS 60kg Digital Servo IP67 Metallgetriebe
1 × 18T Aluminium Servoarm
1 × Servohorn Zubehörsatz
14 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Das Laser-Start-Prinzip basiert auf der Erzeugung von kohärentem, monochromatischem und stark gebündeltem Licht.Im Gegensatz zu herkömmlichen Lichtquellen ist Laserlicht:
Monochromatisch (eine definierte Wellenlänge)
Kohärent (gleichphasig)
Richtungsstabil & eng gebündelt
Dadurch entsteht ein extrem präziser, heller und klar definierter Lichtstrahl. Diese Eigenschaften machen Lasermodule ideal für Positionierungs-, Mess- und Ausrichtungsanwendungen in Industrie, Handwerk und Technik.
🎯 Typische Anwendungsbereiche
✔ Sichtpositionierung im Bauwesen
✔ CNC- & Maschinen-Ausrichtung
✔ Laser-Testwerkzeuge
✔ Konzentrizitäts-Positionierung
✔ Signal- & Markierungssysteme
✔ DIY-, Modellbau- & Bastelprojekte
📊 Variantenübersicht – Farben & technische Daten
🔴🟢🔵 Farbvarianten im Vergleich
Merkmal
🔴 Rot
🟢 Grün
🔵 Blau
Wellenlänge
650 nm
520 nm
450 nm
Leistung
5 mW
5 mW
5 mW
Betriebsspannung
DC 3–6 V
DC 3–6 V
DC 3–6 V
Stromaufnahme
25–50 mA
30–60 mA
30–60 mA
Durchmesser
12 mm
12 mm
12 mm
Länge
35–36 mm
35–36 mm
35–36 mm
Gewicht
ca. 13,5 g
ca. 13,5 g
ca. 13,5 g
Antrieb
APC Konstantstrom
APC Konstantstrom
APC Konstantstrom
Einsatz
Standard & Industrie
Hohe Sichtbarkeit
Kontrastreiche Markierung
Hinweis: Grün wirkt für das menschliche Auge besonders hell und ist bei Tageslicht besser sichtbar.
🔧 Strahlformen (je nach Auswahl)
Das Modul ist je nach Variante erhältlich als:
🔴 Punkt (einstellbar)
📏 Linie (einstellbar)
✚ Kreuzlinie (Fadenkreuz einstellba)
Die Linsen sind austauschbar bzw. je nach Modell vormontiert.
🔴 Red Dot Point Laser Modul
Wellenlänge: 650 nm
Leistung: 5 mW
Spannung: DC 3–6 V
Max. Strom: 40 mA
Länge: 35 mm
Ideal für Markierung & Punktpositionierung
📏 Rote Linien Laser Modul (einstellbar)
Wellenlänge: 650 nm
Leistung: 5 mW
Spannung: DC 3–6 V
Strom: 30–50 mA
Länge: 36 mm
Ideal für Bauvermessung & Ausrichtung
✚ Rote Kreuzlinien Laser Modul
Leistung: 5 mW
Spannung: DC 3–6 V
Strom: 25–50 mA
Länge: 36 mm
Perfekt für Innenausbau, Maschinenbau & Handwerk
⚠️ Sicherheitshinweis
Laserklasse 3R (≤ 5 mW)
Nicht direkt in den Laserstrahl blicken
Nicht für Kinder geeignet
📦 Lieferumfang
1 × Laser Modul (je nach Auswahl)Farbe: Rot / Grün / BlauStrahlform: Punkt / Linie / Kreuz
🔎 Kurzbeschreibung
✔ 12mm Modul✔ 5mW✔ 3–6V DC✔ Rot / Grün / Blau✔ Punkt / Linie / Kreuz
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
4 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der 40A AC Dimmer mit Strom- und Temperatursensorik ist ein Premium DIY-Modul – kein fertiges Gerät – das sich in Ihr Projekt integriert, indem es an einen Mikrocontroller angeschlossen wird. Entwickelt für Hochleistungsanwendungen, kann es sicher bis zu 40A handhaben, was es ideal für Industrie- und Hausautomatisierungsprojekte macht, die eine sanfte Regelung von Heizgeräten, leistungsstarken Einphasenmotoren, Pumpen und großen Belüftungssystemen erfordern.
Hochleistungs-AC-Dimmer mit Echtzeit-Stromerkennung für Heizgeräte, Lüfter, Pumpen und Motoren.
Stufenlose AC-Spannungsregelung für Feinsteuerung, nicht nur einfaches Ein/Aus-Schalten.
Eingebauter Hochpräzisions-Stromsensor für genaue Echtzeit-Leistungsüberwachung.
Energiemanagement-Funktionen: Echtzeit-Überwachung, Kostenerfassung, geplanter Betrieb und Strombegrenzung.
Integrierter Temperatursensor mit intelligenter Lüftersteuerung für aktives Wärmemanagement.
Dynamisches Kühlsystem mit intelligenter Lüftergeschwindigkeitsregelung basierend auf der Lasttemperatur.
Mikrocontroller-freundlich: unterstützt 5V/3.3V Logikpegel (Arduino, ESP32, STM32 und mehr).
Direkte Integration mit ESPHome, Tasmota oder benutzerdefinierten Automatisierungslösungen.
Erweiterte Steuerung mit Arduino-Bibliotheken rbdimmerESP32 und rbpowerESP32 für Energieverfolgung und Systemüberwachung.
Vollständige elektrische Isolation zwischen AC-Last und Steuerelektronik für sichere Integration.
Intelligentes Thermomanagement-System
Dieser fortschrittliche Dimmer verfügt über einen integrierten Temperatursensor, der kontinuierlich die TRIAC-Temperatur überwacht. Die rbpowerESP32-Bibliothek steuert aktiv die Kühlventilatorgeschwindigkeit basierend auf Echtzeit-Thermalbedingungen:
Bei niedrigen Temperaturen reduziert der Lüfter automatisch seine Geschwindigkeit oder schaltet sich komplett ab, um Energie zu sparen
Während des normalen Betriebs passt sich die Lüftergeschwindigkeit intelligent an, um optimale Temperatur zu halten
Wenn kritische Temperaturschwellen erreicht werden, alarmiert das System Sie, um die Dimmerstufen zu reduzieren oder abzuschalten, wodurch TRIAC-Schäden verhindert werden
Dieses intelligente Kühlsystem gewährleistet maximale Komponentenlebensdauer bei minimiertem Energieverbrauch und Geräuschentwicklung.
Integrierter Hochpräzisions-Stromsensor
Der eingebaute Stromsensor eliminiert den Bedarf an externen Überwachungsgeräten und bietet umfassende Energiemanagement-Funktionen:
Echtzeit-Stromverbrauchsüberwachung mit hoher Genauigkeit
Energieverbrauchsverfolgung nach Minute, Stunde, Tag, Monat und Jahr
Kostenberechnung in Ihrer lokalen Währung für präzise Ausgabenverfolgung
Strombegrenzungsfunktionalität zur Verhinderung von Überlastungen
Historische Nutzungsdaten zur Generierung von Verbrauchsdiagrammen und Analysen
Vielseitige Automatisierung & Steuerung
Mit unserer umfassenden Dokumentation und Tutorials können Sie Ihr Automatisierungssystem vollständig anpassen. Mögliche Anwendungen umfassen:
Präzise Temperatursteuerung – Kombinieren Sie mit zusätzlichen Temperatursensoren zur Regelung von Heizelementen bei gleichzeitiger Überwachung der internen Systemtemperatur.
Energieüberwachung und -optimierung – Verfolgen Sie den Stromverbrauch von Heizgeräten, Motoren oder anderen Hochlastgeräten in Echtzeit.
Industrieautomatisierung – Passen Sie Motorgeschwindigkeiten für Pumpen, Kompressoren oder Belüftungssysteme mit integrierter Stromüberwachung an.
Smart-Home-Integration – Verbinden Sie mit Cloud-Plattformen wie Home Assistant oder steuern Sie ferngesteuert über ESPHome oder Tasmota.
Fortschrittliches Energiemanagement – Planen Sie Betriebszeiten, setzen Sie Stromgrenzen und optimieren Sie den Stromverbrauch, um Kosten zu reduzieren.
Nahtlose Mikrocontroller-Integration
Das Design des Dimmers gewährleistet eine vollständige Isolation des Hochleistungs-AC-Bereichs vom Niederspannungs-Steuerkreis, was Ihren Mikrocontroller schützt. Er unterstützt 5V- und 3.3V-Logikpegel, was ihn kompatibel mit Arduino, ESP32 und anderen Plattformen macht. Die rbdimmerESP32- & rbpowerESP32-Bibliotheken vereinfachen die Steuerung durch Verwaltung von:
Dimmfunktionen mit präzisem Timing
Temperatursensorwerten und Lüftersteuerung
Stromsensorik und Leistungsberechnungen
Energienutzungsstatistiken und -speicherung
Ob Sie ein Industriesystem automatisieren, die Heimenergienutzung optimieren oder ein benutzerdefiniertes Automatisierungsprojekt entwickeln, unsere detaillierten Anleitungen, Beispielprojekte und technischer Support werden Ihnen bei jedem Schritt helfen. Bauen Sie intelligentere Systeme mit integrierter Leistungsüberwachung und Thermomanagement in einem einzigen, robusten Paket.
Universalbibliothek für ESP32
Die AC Dimmer-Bibliothek rbdimmerESP32 ist eine effiziente Lösung zur Steuerung der Helligkeit von Wechselstromgeräten (AC) mit einem ESP32-Mikrocontroller. Die Bibliothek nutzt die Hardwarefähigkeiten des ESP32, wie GPIO-Unterbrechungsverarbeitung und Hochpräzisionstimer, um den TRIAC-Aktivierungsmoment in jedem Halbzyklus des Wechselstroms präzise zu steuern.
Bibliotheksanleitung und Download: Universal library for ESP32 | RBDIMMER
Kompatibel mit Arduino-, ESP-IDF- und ESPHome-Frameworks
Kompatibel mit Mehrphasensystemen
Unterstützung für mehrere unabhängige Dimmkanäle
Minimale Prozessorressourcennutzung dank Hardware-Unterbrechungen und ESP-Timer
Hochpräzise Helligkeitssteuerung für AC-Geräte
Verschiedene Helligkeitsregelungskurven (linear, RMS, logarithmisch)
Automatische Erkennung der Netzfrequenz (50/60 Hz und andere)
Sanfte Übergänge zwischen Helligkeitsstufen
Unterstützung von Callback-Funktionen für die Synchronisation mit anderen Ereignissen
Lieferumfang:
1 x Stück
4 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
1 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Der 24A AC Dimmer mit Strom- und Temperatursensorik ist ein Premium DIY-Modul – kein fertiges Gerät – das sich in Ihr Projekt integriert, indem es an einen Mikrocontroller angeschlossen wird. Entwickelt für Hochleistungsanwendungen, kann es sicher bis zu 24A handhaben, was es ideal für Industrie- und Hausautomatisierungsprojekte macht, die eine sanfte Regelung von Heizgeräten, leistungsstarken Einphasenmotoren, Pumpen und großen Belüftungssystemen erfordern.
Hochleistungs-AC-Dimmer mit Echtzeit-Stromerkennung für Heizgeräte, Lüfter, Pumpen und Motoren.
Stufenlose AC-Spannungsregelung für Feinsteuerung, nicht nur einfaches Ein/Aus-Schalten.
Eingebauter Hochpräzisions-Stromsensor für genaue Echtzeit-Leistungsüberwachung.
Energiemanagement-Funktionen: Echtzeit-Überwachung, Kostenerfassung, geplanter Betrieb und Strombegrenzung.
Integrierter Temperatursensor mit intelligenter Lüftersteuerung für aktives Wärmemanagement.
Dynamisches Kühlsystem mit intelligenter Lüftergeschwindigkeitsregelung basierend auf der Lasttemperatur.
Mikrocontroller-freundlich: unterstützt 5V/3.3V Logikpegel (Arduino, ESP32, STM32 und mehr).
Direkte Integration mit ESPHome, Tasmota oder benutzerdefinierten Automatisierungslösungen.
Erweiterte Steuerung mit Arduino-Bibliotheken rbdimmerESP32 und rbpowerESP32 für Energieverfolgung und Systemüberwachung.
Vollständige elektrische Isolation zwischen AC-Last und Steuerelektronik für sichere Integration.
Intelligentes Thermomanagement-System
Dieser fortschrittliche Dimmer verfügt über einen integrierten Temperatursensor, der kontinuierlich die TRIAC-Temperatur überwacht. Die rbpowerESP32-Bibliothek steuert aktiv die Kühlventilatorgeschwindigkeit basierend auf Echtzeit-Thermalbedingungen:
Bei niedrigen Temperaturen reduziert der Lüfter automatisch seine Geschwindigkeit oder schaltet sich komplett ab, um Energie zu sparen
Während des normalen Betriebs passt sich die Lüftergeschwindigkeit intelligent an, um optimale Temperatur zu halten
Wenn kritische Temperaturschwellen erreicht werden, alarmiert das System Sie, um die Dimmerstufen zu reduzieren oder abzuschalten, wodurch TRIAC-Schäden verhindert werden
Dieses intelligente Kühlsystem gewährleistet maximale Komponentenlebensdauer bei minimiertem Energieverbrauch und Geräuschentwicklung.
Integrierter Hochpräzisions-Stromsensor
Der eingebaute Stromsensor eliminiert den Bedarf an externen Überwachungsgeräten und bietet umfassende Energiemanagement-Funktionen:
Echtzeit-Stromverbrauchsüberwachung mit hoher Genauigkeit
Energieverbrauchsverfolgung nach Minute, Stunde, Tag, Monat und Jahr
Kostenberechnung in Ihrer lokalen Währung für präzise Ausgabenverfolgung
Strombegrenzungsfunktionalität zur Verhinderung von Überlastungen
Historische Nutzungsdaten zur Generierung von Verbrauchsdiagrammen und Analysen
Technische Daten
Max. Last: 24A / 600V AC
Dimension: 80mm x 40mm x 45mm
Stufenlose Spannungsregelung (Dimmer-Funktion)
Stromsensor integriert → Echtzeit-Stromüberwachung
Temperatursensor integriert → intelligente Lüftersteuerung
Logikpegel: 5V / 3.3V (kompatibel mit Arduino, ESP32, STM32)
Vollständig elektrisch isoliert zwischen AC-Last & Steuerelektronik
Vielseitige Automatisierung & Steuerung
Mit unserer umfassenden Dokumentation und Tutorials können Sie Ihr Automatisierungssystem vollständig anpassen. Mögliche Anwendungen umfassen:
Präzise Temperatursteuerung – Kombinieren Sie mit zusätzlichen Temperatursensoren zur Regelung von Heizelementen bei gleichzeitiger Überwachung der internen Systemtemperatur.
Energieüberwachung und -optimierung – Verfolgen Sie den Stromverbrauch von Heizgeräten, Motoren oder anderen Hochlastgeräten in Echtzeit.
Industrieautomatisierung – Passen Sie Motorgeschwindigkeiten für Pumpen, Kompressoren oder Belüftungssysteme mit integrierter Stromüberwachung an.
Smart-Home-Integration – Verbinden Sie mit Cloud-Plattformen wie Home Assistant oder steuern Sie ferngesteuert über ESPHome oder Tasmota.
Fortschrittliches Energiemanagement – Planen Sie Betriebszeiten, setzen Sie Stromgrenzen und optimieren Sie den Stromverbrauch, um Kosten zu reduzieren.
Nahtlose Mikrocontroller-Integration
Das Design des Dimmers gewährleistet eine vollständige Isolation des Hochleistungs-AC-Bereichs vom Niederspannungs-Steuerkreis, was Ihren Mikrocontroller schützt. Er unterstützt 5V- und 3.3V-Logikpegel, was ihn kompatibel mit Arduino, ESP32 und anderen Plattformen macht. Die rbdimmerESP32- & rbpowerESP32-Bibliotheken vereinfachen die Steuerung durch Verwaltung von:
Dimmfunktionen mit präzisem Timing
Temperatursensorwerten und Lüftersteuerung
Stromsensorik und Leistungsberechnungen
Energienutzungsstatistiken und -speicherung
Ob Sie ein Industriesystem automatisieren, die Heimenergienutzung optimieren oder ein benutzerdefiniertes Automatisierungsprojekt entwickeln, unsere detaillierten Anleitungen, Beispielprojekte und technischer Support werden Ihnen bei jedem Schritt helfen. Bauen Sie intelligentere Systeme mit integrierter Leistungsüberwachung und Thermomanagement in einem einzigen, robusten Paket.
Universalbibliothek für ESP32
Die AC Dimmer-Bibliothek rbdimmerESP32 ist eine effiziente Lösung zur Steuerung der Helligkeit von Wechselstromgeräten (AC) mit einem ESP32-Mikrocontroller. Die Bibliothek nutzt die Hardwarefähigkeiten des ESP32, wie GPIO-Unterbrechungsverarbeitung und Hochpräzisionstimer, um den TRIAC-Aktivierungsmoment in jedem Halbzyklus des Wechselstroms präzise zu steuern.
Bibliotheksanleitung und Download: Universal library for ESP32 | RBDIMMER
Kompatibel mit Arduino-, ESP-IDF- und ESPHome-Frameworks
Kompatibel mit Mehrphasensystemen
Unterstützung für mehrere unabhängige Dimmkanäle
Minimale Prozessorressourcennutzung dank Hardware-Unterbrechungen und ESP-Timer
Hochpräzise Helligkeitssteuerung für AC-Geräte
Verschiedene Helligkeitsregelungskurven (linear, RMS, logarithmisch)
Automatische Erkennung der Netzfrequenz (50/60 Hz und andere)
Sanfte Übergänge zwischen Helligkeitsstufen
Unterstützung von Callback-Funktionen für die Synchronisation mit anderen Ereignissen
Lieferumfang:
1 x Stück Module 24A with Current sensor, 3.3V/5V logic, temperature control
1 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Embedded Dimmer Module for PSM(PWM) control of AC power 3.3V/5V logic, AC Max 600V/16A
Product Overview
Das AC-Dimmer-Modul ist speziell dafür entwickelt worden, die Wechselspannung zu steuern. Es kann Ströme bis zu 220V (5A~10A) übertragen. Das zugrunde liegende TRIAC BTA16 ist für 600V/16A ausgelegt, jedoch empfehlen wir nicht, diese Leistungseinschränkung zu überschreiten. In der Regel wird das Dimmer-Modul verwendet, um die AC-Leistung für Lampen oder Heizgeräte zu regulieren; es findet jedoch auch Anwendung in Ventilatoren, Pumpen, Luftreinigern usw.In der heutigen Zeit ist der Einsatz von Dimmerschaltungen in Smart Home-Systemen weit verbreitet. Beispielsweise ermöglicht es eine sanfte Anpassung der Lichthelligkeit, indem eine Lampe langsam ein- oder ausgeschaltet wird, was zur Schaffung einer angenehmen Atmosphäre beiträgt. Das Dimmer-Modul funktioniert am effektivsten mit Glühlampen. Bei niedrigen Helligkeitsstufen von LED-Lampen kann es weniger stabil sein, jedoch liefert es bei moderater bis hoher Helligkeit gute Ergebnisse. Zu beachten ist, dass Leuchtstofflampen (Gasentladungslampen) nicht gedimmt werden können.Ein wichtiges Merkmal des Dimmer-Moduls ist die galvanische Trennung zwischen der Leistungs- und der Steuerungseinheit. Dies schützt den Mikrocontroller vor Störungen durch hohe Ströme.Das Modul unterstützt sowohl 3,3V als auch 5V Logikpegel und kann somit einfach mit Mikrocontrollern wie Arduino verbunden werden. Die Steuerung erfolgt über die RBDdimmer.h-Bibliothek, die zeitgesteuerte Interrupts nutzt und so die Programmierung erleichtert. Dadurch können mehrere Dimmer von einem Mikrocontroller gesteuert werden.Die Verbindung zum Arduino erfolgt über zwei digitale Pins: Der erste (Zero) steuert den Phasennullpunkt der AC-Spannung zur Auslösung des Interruptsignals, während der zweite (DIM/PSM) für die Dimmung des Stroms zuständig ist. Wichtig ist, dass der Zero-Pin an spezifische Mikrocontroller-Pins angeschlossen wird, da dieser mit Interrupts verbunden ist.Für weiterführende Informationen und Beispiele kann die RBDDimmer.h-Bibliothek im Abschnitt „Dokumente“ oder auf GitHub heruntergeladen werden.
Specification for 16A
Power
up to 600V/16A
AC frequency
TRIAC
BTA16 — 600B
Isolation
Optocoupler
Logic level
3.3V/5V
Zero point
Logic level
Modulation (DIM/PSM)
logic level ON/OFF TRIAC
Signal current
>10mA
Environment:
For indoor and outdoor use
Operating temperatures: −20°C to 80°C
Operating humidity: Dry environment only
ROHS3
Compliant
Specification for 4A
Power
up to 600V/4A
AC frequency
TRIAC
BT136-600
Isolation
Optocoupler
Logic level
3.3V/5V
Zero point
Logic level
Modulation (DIM/PSM)
logic level ON/OFF TRIAC
Signal current
>10mA
Environment:
For indoor and outdoor use
Operating temperatures: −20°C to 80°C
Operating humidity: Dry environment only
ROHS3
Compliant
Lieferumfang:
1 x Stück mit Heatsink
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
AC Dimmer für Smart Home Systeme
Der AC Dimmer ist ein vielseitiges Gerät, das entworfen wurde, um die Wechselstromspannung zu steuern und die maximale Übertragung von 8A bis 16A/24A (unter Verwendung des TRIAC BTA16, ausgelegt für 600V/16A-24A) zu ermöglichen. Allerdings empfehlen wir nicht, den Dimmer auf das Maximum dieser Spezifikation zu belasten. In der Regel wird der Dimmer verwendet, um die Leistung von Lampen oder Heizelementen ein- und auszuschalten. Darüber hinaus kann er auch in Anwendungen wie Ventilatoren, Pumpen und Luftreinigern eingesetzt werden.
In letzter Zeit hat sich der Dimmer als eine beliebte Wahl für Smart Home Systeme etabliert. Wenn Sie beispielsweise die Lichthelligkeit sanft anpassen möchten, ermöglicht der Dimmer das langsame Ein- und Ausschalten von Lampen, wodurch eine angenehme Atmosphäre geschaffen wird. Besonders effektiv arbeitet der Dimmer mit Filamentlampen. Während er bei niedrigen Helligkeitsstufen von LED-Lampen weniger stabil ist, funktioniert er bei moderater und hoher Helligkeit zuverlässig. Es ist wichtig zu beachten, dass Leuchtstofflampen (Gasentladungslampen) nicht dimmbar sind.
### Technische Aspekte
Der Power-Bereich des Dimmers ist vom Steuerungsbereich isoliert, um die Möglichkeit von Hochstromunterbrechungen im Mikrocontroller auszuschließen. Die logische Ebene des Dimmers ist tolerant gegenüber 5V und 3,3V, sodass Mikrocontroller problemlos angeschlossen werden können.
Für die Steuerung des Dimmers mit einem Arduino wird die Bibliothek `RBDdimmer.h` verwendet. Diese Bibliothek nutzt externe Interrupts und Prozesszeitunterbrechungen, was das Programmieren vereinfacht und mehr Verarbeitungszeit für den Hauptcode bietet. Dies ermöglicht es, mehrere Dimmer von einem einzigen Mikrocontroller zu steuern.
Die `RBDDimmer.h`-Bibliothek sowie einige Beispiele können in den „Dokumenten“ oder auf GitHub heruntergeladen werden. Wir aktualisieren unsere Bibliothek kontinuierlich, deshalb empfehlen wir, regelmäßig nach Website-Updates zu schauen oder unseren Newsletter zu abonnieren.
### Anschluss des Dimmers
Der Dimmer wird über zwei digitale Pins mit dem Arduino-Controller verbunden. Der erste Pin wird verwendet, um das Signal an dem AC-Phase Null zu initiieren, welches das Interruptsignal auslöst. Der zweite Pin (DIM/PSM) steuert den Dimmstrom.
Bitte beachten Sie, dass der Null-Pin mit spezifischen Mikrocontroller-Pins verbunden werden muss, deren Belegung je nach Modell (Uno, Nano, Leonardo, Mega) variieren kann, da diese an die Interrupts des Mikrocontrollers gebunden sind.
Mit all diesen Funktionen und Möglichkeiten ist der AC Dimmer eine hervorragende Wahl für alle, die eine flexible und komfortable Steuerung ihrer elektrischen Geräte wünschen.
**Thema: Theorie der Dimmen durch Puls Überspringen Modulation**
Das Dimmen von Lichtquellen und anderen elektrischen Lasten kann auf verschiedene Weisen erreicht werden, insbesondere durch Puls Überspringen Modulation (PWM). In diesem Kontext werden drei Hauptmethoden zur Realisierung des Dimmens vorgestellt.
### Methode 1: Zyklisches Blockieren
Bei dieser Methode werden ein oder mehrere Zyklen eines Sinussignals übertragen, während die Last in den folgenden Zyklen blockiert wird. Durch das gezielte Steuern der Zeitintervalle, in denen das Signal anliegt, wird die effektive Leistung an der Last reduziert. Diese Technik ist relativ einfach zu implementieren und erfordert lediglich einen Dimmer sowie entsprechenden Programmcode, um das Timing des Signals zu steuern.
### Methode 2: Teiltransferrenz von Sinuswellen
Diese Methode bezieht sich auf die Steuerung der Übertragung von Teilen jeder Sinuswelle zur Last. Anstatt die gesamte Welle zu übertragen, wird nur ein Teil des Signals genutzt, was wiederum dazu führt, dass die durchschnittliche Leistung an der Last verringert wird. Auch hier ist ein Dimmer nötig, sowie eine Schaltung, die das Null-Crossing erkennt und in der Lage ist, einen TRIAC zu steuern.
Es ist wichtig zu beachten, dass die Verwendung von Dimmern mit LED-Leuchten, Leuchtstofflampen oder anderen Lampen, die bereits über integrierte Helligkeitsregler verfügen, nicht empfohlen wird. Diese Arten von Lampen sind oft nicht mit herkömmlichen Dimmern kompatibel und können zu unerwünschten Effekten oder Schäden führen
Spezifikation
Power
Bis zu 250V (8A )
AC frequenz
50/60Hz
TRIAC
BTA16 - 600B / BTA24 - 600B
Isolation
Optokoppler
Logic-level-
3,3 V/5V/12V
Null punkt
Logic-level-
Modulation (DIM/PWM)
Logic-level AUF/OFF TRIAC
Signal strom
> 10mA
Umwelt:
Für innen-und außenbereich
Betriebs temperaturen: − 20 °C zu 80 °C
Betriebsfeuchtigkeit: Trockenen umgebung nur
ROHS3
Konform
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Produktbeschreibung
Das SM53xS Stand-Alone Modul ist ein kompaktes und zuverlässiges Kommunikations- und I/O-Modul, das speziell für den Einsatz in industriellen Automatisierungssystemen entwickelt wurde. Es unterstützt sowohl Modbus-TCP/IP als auch S7-TCP/IP und kann als eigenständiges Slave-Gerät in Steuerungsnetzwerke eingebunden werden.
Mit 2 RJ45-Schnittstellen (100 Mbit/s), robustem Gehäuse (IP20) und einer Versorgungsspannung von 24 VDC bietet das Modul maximale Zuverlässigkeit in rauen Industrieumgebungen. Dank kurzer Reaktionszeit von nur 500 µs eignet es sich für schnelle und präzise Signalverarbeitung.
Die analogen Ein- und Ausgänge unterstützen Spannungs- und Stromsignale (z. B. ±10V, 0–10V, 4–20mA), wodurch das Modul flexibel in verschiedensten Anwendungen eingesetzt werden kann.
Vorteile auf einen Blick
Einsetzbar als Modbus-TCP/IP oder S7-TCP/IP Slave
2 RJ45 Ports für flexible Netzwerk-Topologien
500 µs IO-Reaktionszeit für schnelle Prozesse
Unterstützung von Spannungs- und Stromsignalen
Einfache IP-Adressierung per DIP-Schalter oder Weboberfläche
Galvanische Isolation für stabile und sichere Datenübertragung
DIN-Schienenmontage-fähig für einfachen Schaltschrank-Einbau
Typische Anwendungen
Industrieautomation & SPS-Systeme
Maschinen- und Anlagenbau
Prozessdatenerfassung und -steuerung
SCADA-Systeme
Monitoring und Datenlogging
Technische Spezifikationen
Kategorie
Details
Modell
SM53xS Modbus-TCP Slave Modul
Betriebsspannung
24 VDC (18–28 VDC)
Stromaufnahme
Modellabhängig, siehe Handbuch
Schutzfunktionen
Verpolungsschutz, Überspannungsschutz, Surge-Absorption
Kommunikationsschnittstellen
2 × RJ45, 100 Mbit/s
Anschlüsse (Power)
PCB-Steckverbinder, Schraubklemmen
Anschlüsse (Signale)
PCB-Steckverbinder, Push-In-Klemmen
Anzeige-LEDs
Power (grün), NET (grün), SF (rot), IO-Signal (grün)
Protokolle
Modbus-TCP/IP, S7-TCP/IP
Gerätekategorie
Stand-alone Slave Modul
IO-Reaktionszeit
min. 500 µs
IO-Signale
Spannung: 0–10V, 0–5V, ±10V, ±5V; Strom: 0–20mA, 4–20mA
Datenworte
Unipolar: 0–32000; Bipolar: -32000~32000
Erweiterbarkeit
Nicht unterstützt
Kabellänge (geschirmt)
bis 100 m
IP-Einstellungen
DIP-Schalter oder Weboberfläche
Max. Stationen pro Segment
bis 255 (abhängig vom Master)
Betriebstemperatur
-20 bis +60 °C
Luftfeuchtigkeit
5–90 % (nicht kondensierend)
Höhe über NN
max. 2000 m (80 kPa)
Schutzklasse
IP20
Abmessungen (L×B×H)
27 × 114 × 94 mm
Montage
DIN-Schiene (35 mm)
Lieferumfang
1 × SM53xS Stand-Alone Analog Input Modul
1 × Kurzanleitung
2 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Signalwandler HDH-21 – 2 Eingang / 2 Ausgang
Der Signalwandler HDH-21 dient zur galvanischen Trennung, Umwandlung und Übertragung von Gleichspannungssignalen in standardisierte Strom- oder Spannungssignale. Typische Anwendungen sind die Anbindung von Sensoren und Messgeräten an SPS, DCS-Systeme oder Anzeigegeräte.
Mit einer Versorgung von 24VDC, hoher Genauigkeit (0,1% F.S.), schneller Reaktionszeit (≤10ms) und robuster Isolierung (2500VAC) ist der Wandler optimal für industrielle Automatisierung geeignet.
Dank DIN-Schienenmontage ist die Installation schnell und platzsparend.
Vorteile auf einen Blick
Isoliert & wandelt analoge Signale zuverlässig
Flexibel einsetzbar: unterstützt verschiedene Eingangs- und Ausgangssignale
Hohe Genauigkeit: 0,1 % F.S.
Sehr niedriger Temperaturdrift: 0,005% F.S./°C
Schnelle Reaktion: ≤10ms
Robuste Industriequalität: galvanische Trennung, 2500VAC Isolation
Einfache Montage: für DIN-Schiene
Technische Spezifikationen
Kategorie
Details
Modell
HDH-21
Eingangssignale
0–10V oder 4–20mA ; kundenspezifisch
Eingangswiderstand
≥300 kΩ
Ausgangssignale
4–20mA oder 0–10V ; kundenspezifisch
Ausgangslast (Strom)
RL ≤ 500 Ω
Ausgangslast (Spannung)
RL ≥ 10 kΩ
Versorgungsspannung
24VDC / 12VDC
Stromverbrauch
≤30 mA (bei 24VDC, 1in/1out, 20mA)
Genauigkeit
0,1 % F.S.
Temperaturdrift
0,005 % F.S./°C (-20°C bis +55°C)
Reaktionszeit
≤10 ms (0–90%)
Isolation
2500VAC/1min (Eingang, Ausgang, Versorgung)
Isolationswiderstand
≥100 MΩ
Betriebstemperatur
-20°C bis +55°C
Normen
EMC: GB/T 18268 (IEC61326-1)
Montage
DIN-Schiene
Anwendungsbereiche
PLC, DCS, Anzeigegeräte, Industrieautomation, Prozesssteuerung
Abmessung:
1 IN 1 OUT (103mm x 25mm x 45 mm),
2 IN 2 OUT (110mm x 117mm x 22 mm)
Lieferumfang
1 × Signalwandler HDH-21
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
20 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Eigenschaften:
Nicht-kontaktieren magnetische induktion winkel messung modul.
Hohe präzision, eine vielzahl von ausgang modi: IIC,PWMAnd spannung.
Elektrische parameter:
VCC
3,3 V
GND
Power Boden
Aus
PWM /Analog spannung ausgang
DIR
Dreh richtung (boden = Wert erhöht im uhrzeigersinn; thenVCC = Im Uhrzeigersinn werte sind verringert)
SCL
IICThe kommunikation uhr linie
SDA
IICData kommunikation linie
GPO
Modus auswahl (interne pull boden = Programmierung modeB)
Lieferungumfang: 4 Stück
20 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Dieses DC-Batteriespannungs-Überwachungsmodul dient zur automatischen Überwachung, Steuerung und Absicherung von Batterien im Spannungsbereich von 0 bis 99,9 V.Es eignet sich für Blei-Säure-, Lithium-, LiFePO₄- und andere DC-Batteriesysteme.
Das Modul schützt Batterien zuverlässig vor Überladung, Tiefentladung, Über- und Unterspannung und steuert Lade- oder Lastkreise über ein integriertes 12A-Relais.
⭐ Hauptfunktionen
✔ Spannungsüberwachung von 0–99,9 V
✔ Lade- und Entladeschutz
✔ Über- & Unterspannungsschutz
✔ Mehrere Betriebsmodi (F1–F8)
✔ Einstellbare obere & untere Grenzspannung
✔ Relaisausgang bis 12 A
✔ Digitale Spannungsanzeige
✔ Display abschaltbar (Energiesparmodus)
⚙️ Technische Daten
Parameter
Wert
Versorgungsspannung
DC 12 V
Erfassungsbereich
0 – 99,9 V
Startspannung
0,1 V
Relaiskontakt
max. 12 A
Messgenauigkeit
0,1 V
Batterietypen
Blei-Säure, Lithium, LiFePO₄
Anzeige
Digitales LED-Display
Schutzfunktionen
Über-/Unterspannung
Stromsparmodus
Display ein/aus schaltbar
🔧 Einstellung der Grenzwerte (V1 / V2)
SET-Taste einmal drücken → Anzeige „F1“
SET-Taste erneut drücken → Untere Grenzspannung V1 blinkt
Mit + / − einstellen
SET-Taste erneut drücken → Obere Grenzspannung V2 blinkt
Mit + / − einstellen
⚠️ V1 muss kleiner als V2 sein (sonst Anzeige „Err“)
SET-Taste erneut drücken → Werte speichern & zurückkehren
💡 Display ausschalten:
− Taste 3 Sekunden gedrückt halten (erneut 3 Sek. = EIN)
🧠 Funktionsmodi (F1 – F8)
Modus
Funktion
F1
Ladeüberwachung (Relais EIN < V1, AUS > V2)
F2
Entladeüberwachung (Relais EIN > V2, AUS < V1)
F3
Relais AUS im Bereich V1–V2
F4
Relais EIN im Bereich V1–V2
F5
Festpunktüberwachung (Relais EIN > V1)
F6
Selbsthaltender Festpunktmodus
F7
Impulsmodus (Relaisimpuls bei Erreichen von V1 ±0,1 V)
F8
Spannungs-Kalibrierung (±5,0 V)
👉 Funktionsauswahl:
SET gedrückt halten → „F1“ blinkt
Mit + / − gewünschten Modus wählen
SET bestätigen
🛡️ Schutz & Sicherheit
Schutz vor Überladung & Tiefentladung
Relais trennt automatisch bei Grenzwertüberschreitung
Geeignet für Dauerbetrieb
Verpolung & Kurzschluss vermeiden
🧠 Typische Anwendungen
Batterie-Ladeüberwachung
Solar- & Inselanlagen
12V / 24V / 48V Batteriesysteme
Wohnmobil, Boot, Off-Grid
DIY-Energiespeicher
Industrie- & Automationsprojekte
📦 Lieferumfang
1 × Batteriespannungs-Überwachungsmodul mit Relais
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
20 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
Messbereich: Gleichzeitige Anzeige von Spannung und Strom
Spannungsmessbereich: DC 0–100 V
Strommessbereich: 0–10 A
Leistungsmessbereich: 0–1000 W
Spannungsfehlerbereich: ±1 % (einstellbar) Stromfehlerbereich: ±1 % (einstellbar)
Leistungsfehlerbereich: ±1 % (einstellbar)
Aktualisierungsrate: 300 ms/Times
Anzeigemethode HTN LCD: 3 Reihen mit 3 Ziffern
Angepasst oder nicht: JA
Versorgungsspannung: DC 6–12 V. Arbeiten
Strom: <15 mA
Arbeitstemperatur: -10 bis +60°
Lieferumfang:
1 x Stück
20 auf Lager
2-3 Tage Lieferung
Bei Bestellungen vor 14:00 Uhr versenden wir noch am selben Tag Unter der Woche liefern wir von Montag bis Freitag am nächsten Tag, sofern das Produkt vorrätig ist. Ausnahmen gelten an Feiertagen. An Wochenenden versenden wir nicht. International: Je nach Standort versenden wir am nächsten Tag. Status unter diesem link prüfen
