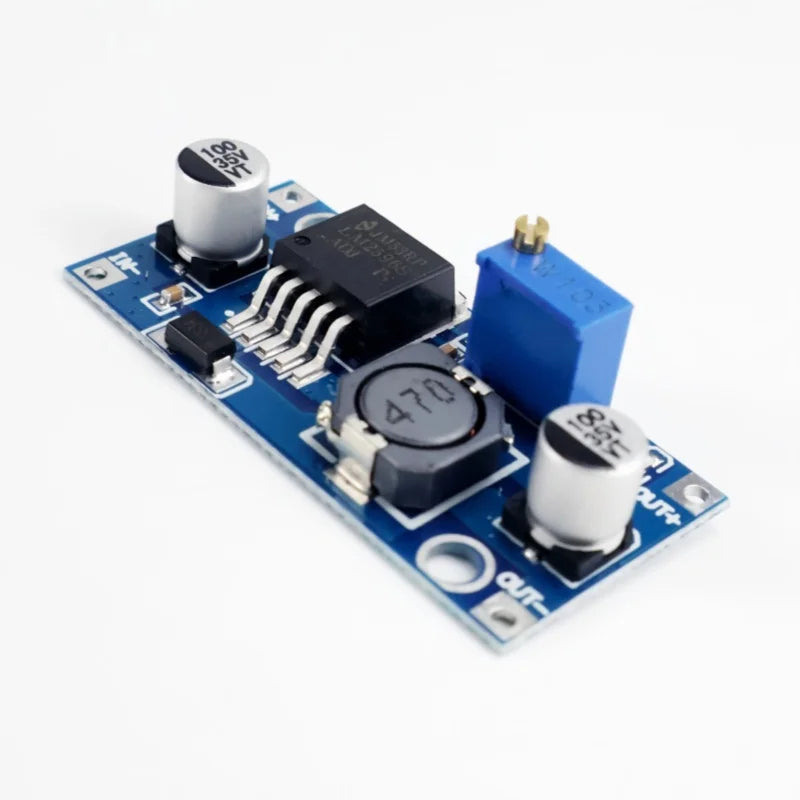

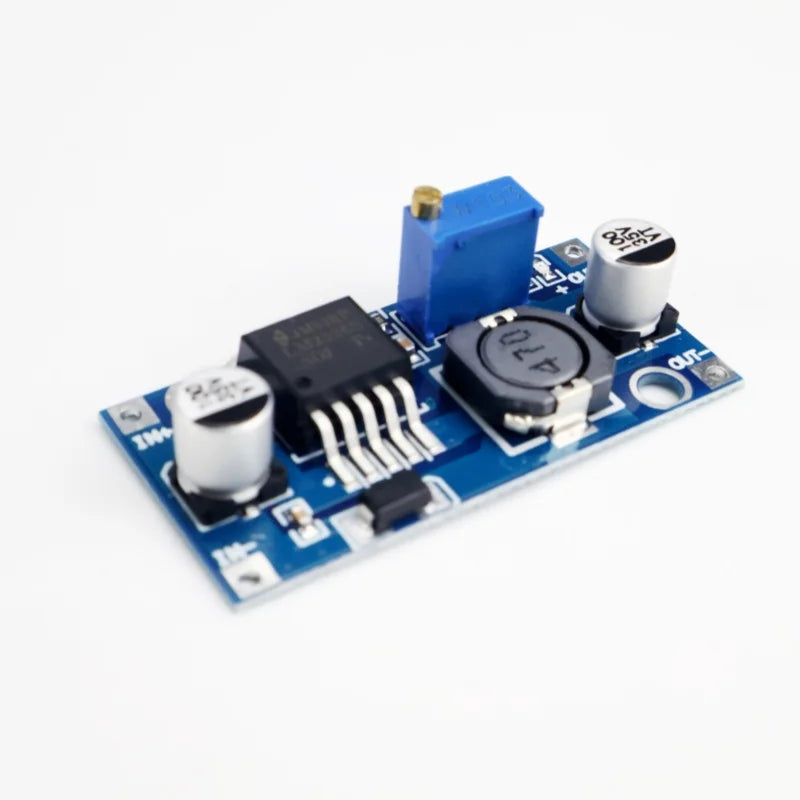

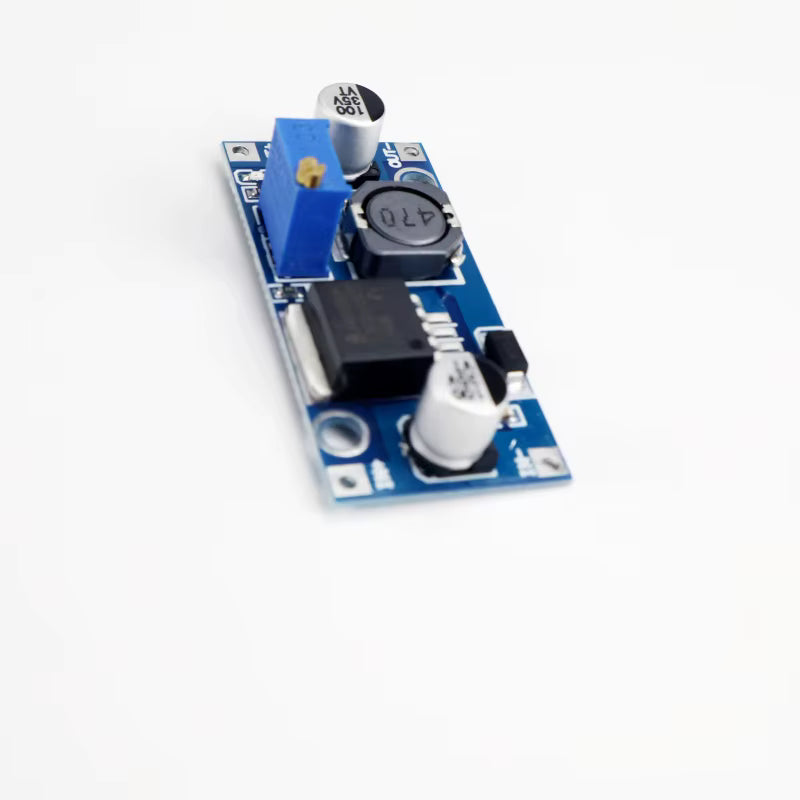

Beschreibung
Das LM2596S DC-DC Step-Down Modul ist ein kompakter, einstellbarer Gleichspannungswandler zur effizienten Reduzierung einer höheren Eingangsspannung auf eine niedrigere, stabile Ausgangsspannung.
Der integrierte LM2596S Schaltregler arbeitet nach dem Buck-Converter-Prinzip und ermöglicht eine stufenlose Einstellung der Ausgangsspannung über ein Potentiometer.
Mit einem Eingangsspannungsbereich von 3,2–35V DC, einer einstellbaren Ausgangsspannung von 1,25–30V DC und einem maximalen Ausgangsstrom von 3A eignet sich das Modul für zahlreiche Elektronikprojekte, Mikrocontroller, Sensoren, LED-Schaltungen und industrielle Steuerungsanwendungen.
Dank des hohen Wirkungsgrads eines Schaltreglers entsteht im Vergleich zu linearen Spannungsreglern bei größeren Spannungsdifferenzen typischerweise weniger Verlustwärme.
Das Modul ist ideal für Arduino-, ESP32-, Raspberry-Pi- und DIY-Projekte, sofern die benötigte Versorgungsspannung und Strombelastbarkeit eingehalten werden.
Hauptmerkmale
-
DC-DC Step-Down Spannungswandler (Buck Converter)
-
LM2596S Schaltregler
-
Eingangsspannung: DC 3,2–35V
-
Einstellbare Ausgangsspannung: DC 1,25–30V
-
Maximaler Ausgangsstrom: 3A
-
Ausgangsspannung über Potentiometer einstellbar
-
Hoher Wirkungsgrad durch Schaltreglertechnik
-
Kompakte und leichte Bauweise
-
Geeignet zur Spannungsversorgung elektronischer Schaltungen
-
Ideal für Arduino, ESP32, Sensoren und DIY-Elektronik
-
Einfache Integration in bestehende DC-Stromversorgungssysteme
-
Abmessungen: 44 × 21 × 6 mm
Technische Daten
| Eigenschaft |
Spezifikation |
| Modell |
LM2596S Step-Down Module |
| Regler-IC |
LM2596S |
| Produkttyp |
DC-DC Buck Converter |
| Funktion |
Spannungsreduzierung |
| Eingangsspannung |
DC 3,2–35V laut Modulangebot |
| Ausgangsspannung |
DC 1,25–30V, einstellbar |
| Maximaler Ausgangsstrom |
3A |
| Empfohlener Dauerstrom |
Bis ca. 2A ohne zusätzliche Kühlung, abhängig von den Betriebsbedingungen |
| Schaltfrequenz des ICs |
Ca. 150 kHz |
| Wirkungsgrad |
Abhängig von Spannungsdifferenz und Last |
| Spannungsregelung |
Über Potentiometer |
| Ausgangstyp |
Geregelte Gleichspannung |
| Topologie |
Nicht isolierter Step-Down-Wandler |
| Abmessungen laut Anbieter |
44 × 21 × 6 mm |
| Anschlussart |
IN+ / IN− / OUT+ / OUT− |
Wichtig: Der Ausgangsstrom von 3A ist ein Maximalwert. Für dauerhafte hohe Belastung muss die Wärmeentwicklung berücksichtigt werden.
Die Ausgangsspannung muss unterhalb der Eingangsspannung liegen. Da der Wandler eine gewisse Spannungsreserve benötigt, kann er nicht bei jeder Eingangsspannung den gesamten angegebenen Ausgangsspannungsbereich bereitstellen.
Funktionsweise des LM2596 Step-Down-Wandlers
Der LM2596S reduziert eine höhere Gleichspannung auf einen niedrigeren, einstellbaren Spannungswert.
Die Spannungswandlung erfolgt durch schnelles Schalten eines internen Leistungstransistors und die Energiespeicherung in einer Induktivität.
Dadurch arbeitet das Modul typischerweise effizienter als ein linearer Spannungsregler, insbesondere bei größeren Spannungsunterschieden.
Typische Spannungsumwandlungen
| Eingangsspannung |
Ausgangsspannung |
Anwendung |
| 12V DC |
5V DC |
Arduino und USB-Elektronik |
| 12V DC |
3,3V DC |
Mikrocontroller und Sensoren |
| 24V DC |
12V DC |
12V-Elektronik |
| 24V DC |
5V DC |
Steuerungen und Sensormodule |
| 9V DC |
5V DC |
Elektronikprojekte |
| 7,4V Akku |
5V DC |
Mobile Stromversorgung |
Die Beispiele setzen eine ausreichend hohe Eingangsspannung sowie eine geeignete Stromversorgung voraus.

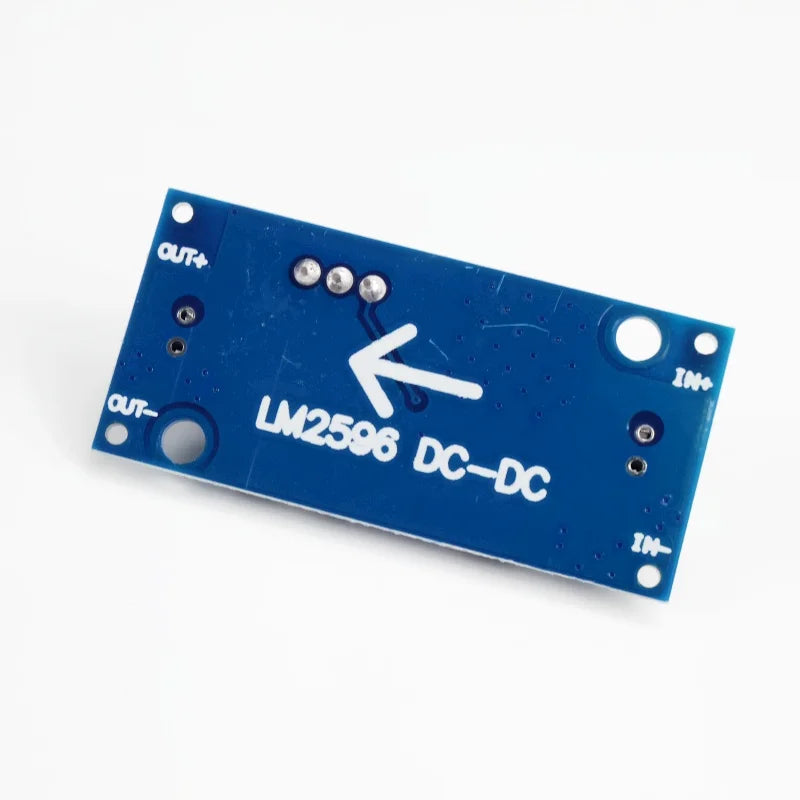

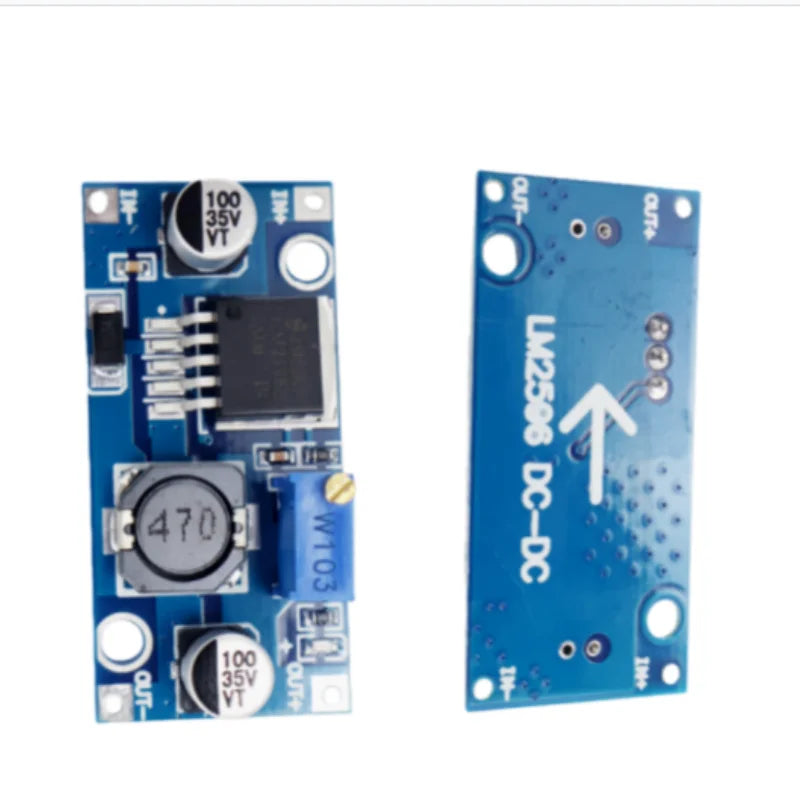

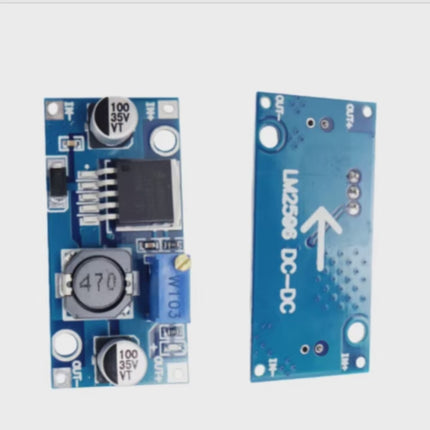

Anschlussbelegung
| Anschluss |
Funktion |
| IN+ |
Positive Eingangsspannung |
| IN− |
Negative Eingangsspannung / Masse |
| OUT+ |
Positive Ausgangsspannung |
| OUT− |
Negative Ausgangsspannung / Masse |
Das Modul verfügt über einen gemeinsamen Massebezug zwischen Eingang und Ausgang und besitzt keine galvanische Trennung.
Ausgangsspannung einstellen
-
Geeignete DC-Spannungsquelle an IN+ und IN− anschließen.
-
Multimeter mit OUT+ und OUT− verbinden.
-
Potentiometer vorsichtig drehen.
-
Gewünschte Ausgangsspannung am Multimeter kontrollieren.
-
Erst danach den Verbraucher anschließen.
-
Ausgangsspannung unter Last erneut überprüfen.
Hinweis: Bei einem mehrgängigen Potentiometer können mehrere Umdrehungen erforderlich sein, bis sich die Ausgangsspannung merklich verändert.
Belastbarkeit und Kühlung
Der LM2596S ist für einen maximalen Ausgangsstrom von 3A ausgelegt.
Die tatsächlich dauerhaft nutzbare Stromstärke hängt unter anderem von folgenden Faktoren ab:
Bei höheren Lasten oder größeren Spannungsdifferenzen kann eine zusätzliche Kühlung erforderlich sein.
Für einen zuverlässigen Dauerbetrieb empfiehlt sich eine ausreichende Leistungsreserve.
LM2596 vs. XL6009 – Unterschied
| Eigenschaft |
LM2596S |
XL6009 |
| Wandlertyp |
Step-Down (Buck) |
Step-Up (Boost) |
| Funktion |
Spannung reduzieren |
Spannung erhöhen |
| Eingangsspannung |
3,2–35V laut Modulangebot |
4–32V |
| Ausgangsspannung |
1,25–30V |
5–35V |
| Stromangabe |
Bis 3A Ausgangsstrom |
Bis 4A Schaltstrom |
| Schaltfrequenz |
Ca. 150 kHz |
Ca. 400 kHz |
| Typische Anwendung |
12V auf 5V |
5V auf 12V |
LM2596S: Die richtige Wahl, wenn eine vorhandene Gleichspannung reduziert werden soll.
XL6009: Geeignet, wenn eine vorhandene Gleichspannung auf einen höheren Wert angehoben werden soll.
Typische Anwendungen
-
Arduino- und ESP32-Stromversorgung
-
Raspberry-Pi-Projekte mit geeigneter 5V-Versorgung
-
Sensor- und Messsysteme
-
Industrielle Steuerungstechnik
-
12V-auf-5V-Spannungsversorgung
-
24V-auf-12V-Spannungsversorgung
-
LED-Elektronik mit geeigneter Strombegrenzung
-
DIY-Elektronik
-
Batteriebetriebene Geräte
-
Labor- und Testaufbauten
-
Prototypenentwicklung
Wichtige Sicherheitshinweise
-
Ausschließlich für Gleichspannung (DC) geeignet.
-
Das Modul ist ein Step-Down-Wandler und kann die Eingangsspannung nicht erhöhen.
-
Vor Anschluss des Verbrauchers die Ausgangsspannung einstellen und messen.
-
Eingangsspannung und Polarität beachten.
-
Den maximalen Ausgangsstrom von 3A nicht überschreiten.
-
Bei hoher Dauerlast auf ausreichende Kühlung achten.
-
Das Modul besitzt keine galvanische Trennung.
-
Nicht als eigenständiges Ladegerät für Lithium-Akkus verwenden.
-
Für leistungsstarke LEDs ohne zusätzliche Stromregelung nicht direkt geeignet.
-
Für empfindliche Elektronik gegebenenfalls zusätzliche Filterung vorsehen.
Lieferumfang
1 × LM2596S DC-DC Step-Down Spannungswandler Modul
