Beschreibung

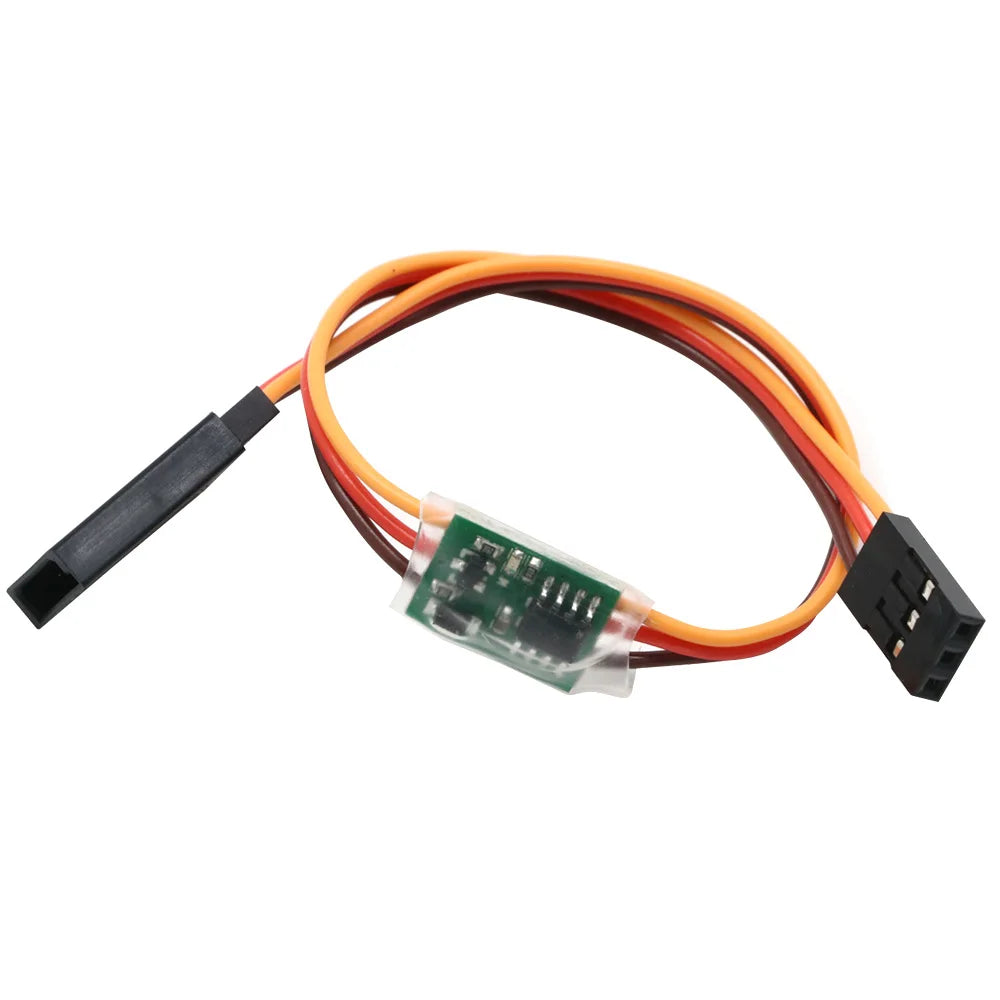

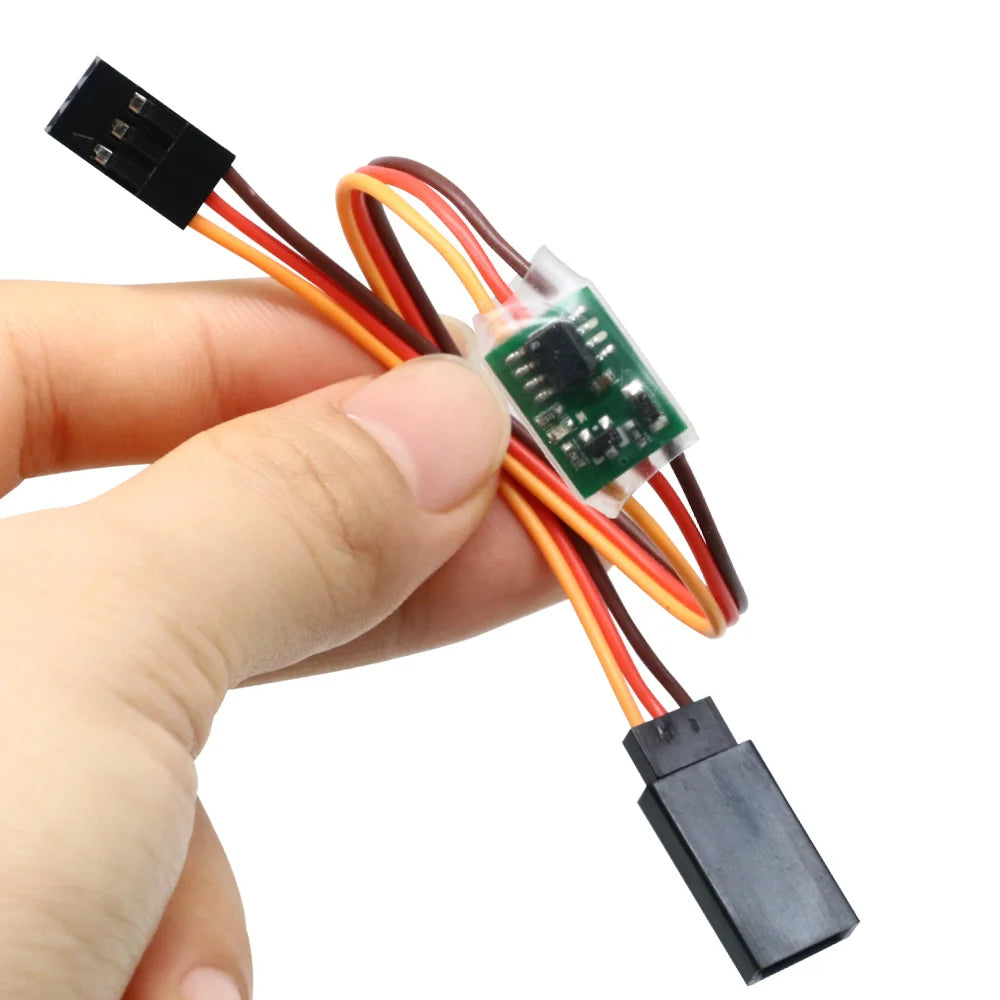

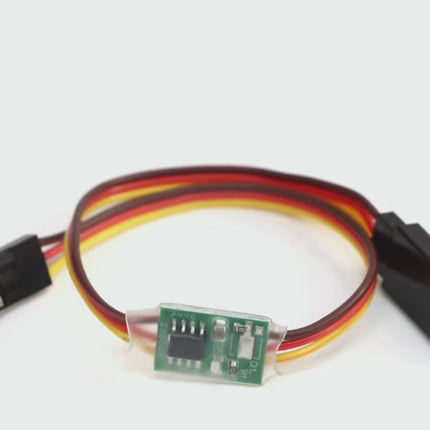

Dieser kompakte Servosignal-Verstärker / Expander erweitert den Bewegungswinkel deines Servos durch Anpassung des PWM-Signals.
Das Modul wird einfach zwischen Empfänger und Servo geschaltet und erweitert das Standardsignal von 1000–2000 µs auf 500–2500 µs, wodurch sich der Servo-Winkel deutlich vergrößert.
Ideal für RC Modelle, Drohnen, Robotik und DIY Projekte, bei denen größere Bewegungsbereiche benötigt werden.
📊 Varianten – Winkel Erweiterung
| Variante |
Funktion |
| 180° Version |
Erweiterung von ca. 90° → 180° |
| 270° Version |
Erweiterung von ca. 135° → 270° |
📊 Technische Daten
| Eigenschaft |
Wert |
| Betriebsspannung |
3V – 16V |
| Strom |
bis 5A |
| Signaltyp |
PWM / PPM |
| Signalbereich |
500 – 2500 µs |
| Größe |
14 × 10 mm |
| Kabellänge |
ca. 200 mm |
| Gewicht |
ca. 3,6 g |
⚙️ Funktionsweise
| Eingang |
Ausgang |
| 1000–2000 µs |
500–2500 µs |
| Standard PWM |
Erweiterter PWM Bereich |
👉 Ergebnis:
Größerer Servo-Winkel ohne Änderung der Fernsteuerung
🔌 Anwendung

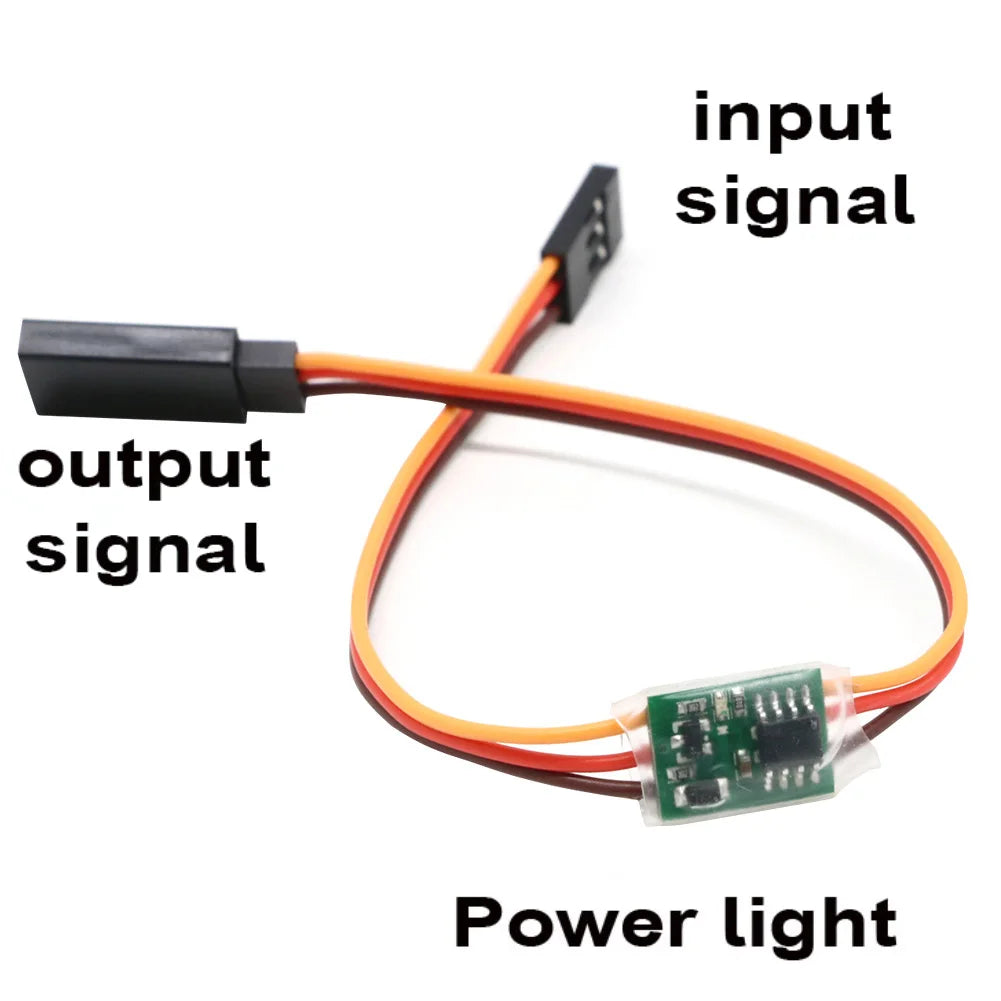

- Einfach in Reihe zwischen Empfänger und Servo anschließen
- Kein Programmieren notwendig
- Plug & Play
🚀 Vorteile
- Erweiterung des Servo-Winkels
- Unterstützt viele Servo-Typen
- Kompakt & leicht
- Einfache Installation
- Ideal für Modifikationen & DIY
🎯 Einsatzbereiche
- RC Autos & Crawler
- RC Flugzeuge
- FPV Drohnen
- Robotik & Mechanik
- DIY Projekte
⚠️ Wichtige Hinweise
- Nur geeignet für Servos, die erweiterten PWM-Bereich unterstützen
- Mechanische Endanschläge beachten (Beschädigungsgefahr!)
- Vor Einsatz Servo testen
📦 Lieferumfang
- 1 × Servosignal Expander Modul (gewählte Variante)
