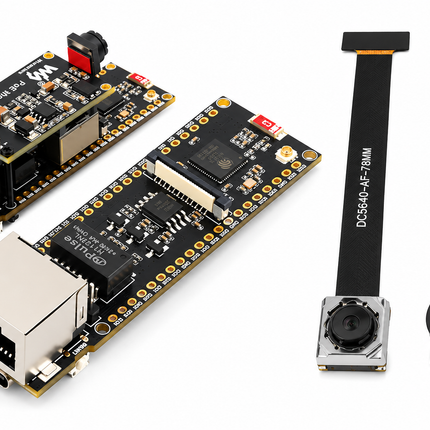

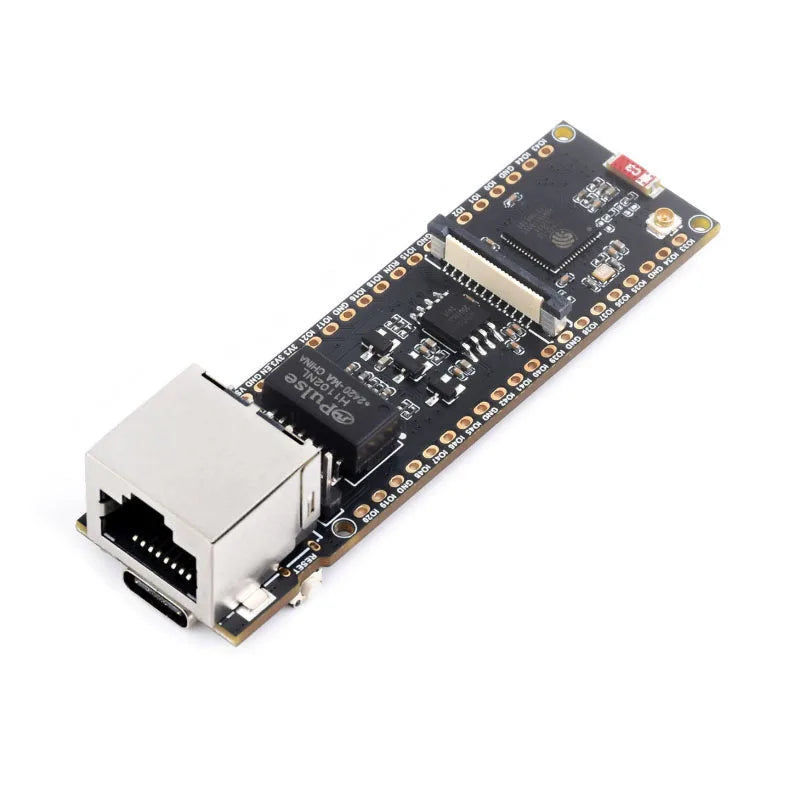

Beschreibung
Das Sharewave ESP32-S3-ETH Entwicklungsboard ist eine leistungsstarke und vielseitige Plattform für IoT-Anwendungen, Ethernet-Kameras, industrielle Automatisierung, Robotik und intelligente Netzwerksteuerungen.
Das Board basiert auf dem ESP32-S3R8 Mikrocontroller mit einem Xtensa 32-Bit LX7 Dual-Core-Prozessor und einer Taktfrequenz von bis zu 240 MHz. Mit 16 MB Flash-Speicher und 8 MB PSRAM bietet es ausreichend Ressourcen für anspruchsvolle Embedded-Anwendungen, Bildverarbeitung und Netzwerkkommunikation.
Ein integrierter W5500 Ethernet-Controller ermöglicht eine stabile kabelgebundene Netzwerkverbindung mit 10/100 Mbit/s über den RJ45-Anschluss. Zusätzlich unterstützt das Entwicklungsboard 2,4 GHz WLAN und Bluetooth 5 Low Energy (BLE).
Dank der PoE-Unterstützung nach IEEE 802.3af kann das Board mit einem geeigneten externen PoE-Modul direkt über das Ethernet-Kabel mit Strom versorgt werden. Dadurch eignet es sich besonders für stationäre Netzwerkgeräte, Sensorstationen und Kamerasysteme.
Ein integrierter Kameraanschluss unterstützt OV2640- und OV5640-Kameramodule. Je nach gewählter Variante ist das Board mit einer 2MP- oder 5MP-Kamera erhältlich.
Zusätzlich verfügt das ESP32-S3-ETH über einen USB-Type-C-Anschluss, einen MicroSD-Kartensteckplatz und eine Pico-kompatible Erweiterungsschnittstelle.
Erhältlich in vier Varianten – ohne Kamera oder mit OV5640 / OV2640 Kameramodul.
⭐ Hauptmerkmale
-
ESP32-S3R8 Dual-Core-Prozessor mit bis zu 240 MHz
-
Xtensa 32-Bit LX7 Architektur
-
16 MB Flash-Speicher
-
8 MB PSRAM
-
512 KB integrierter SRAM und 384 KB ROM
-
W5500 Ethernet-Controller mit 10/100 Mbit/s
-
RJ45-Netzwerkanschluss
-
PoE-Unterstützung nach IEEE 802.3af über externes PoE-Modul
-
2,4 GHz WiFi nach IEEE 802.11 b/g/n
-
Bluetooth 5 Low Energy (BLE)
-
Unterstützung für integrierte und externe WLAN-Antennen
-
Kameraanschluss für OV2640 und OV5640
-
Kamerauflösung bis zu 5 Megapixel
-
USB Type-C für Stromversorgung, Programmierung und Debugging
-
Integrierter MicroSD-Kartensteckplatz
-
Pico-kompatible Erweiterungsschnittstelle
-
Programmierbar mit Arduino IDE, ESP-IDF und PlatformIO
-
Geeignet für IoT, Smart Home, Industrie und Computer Vision

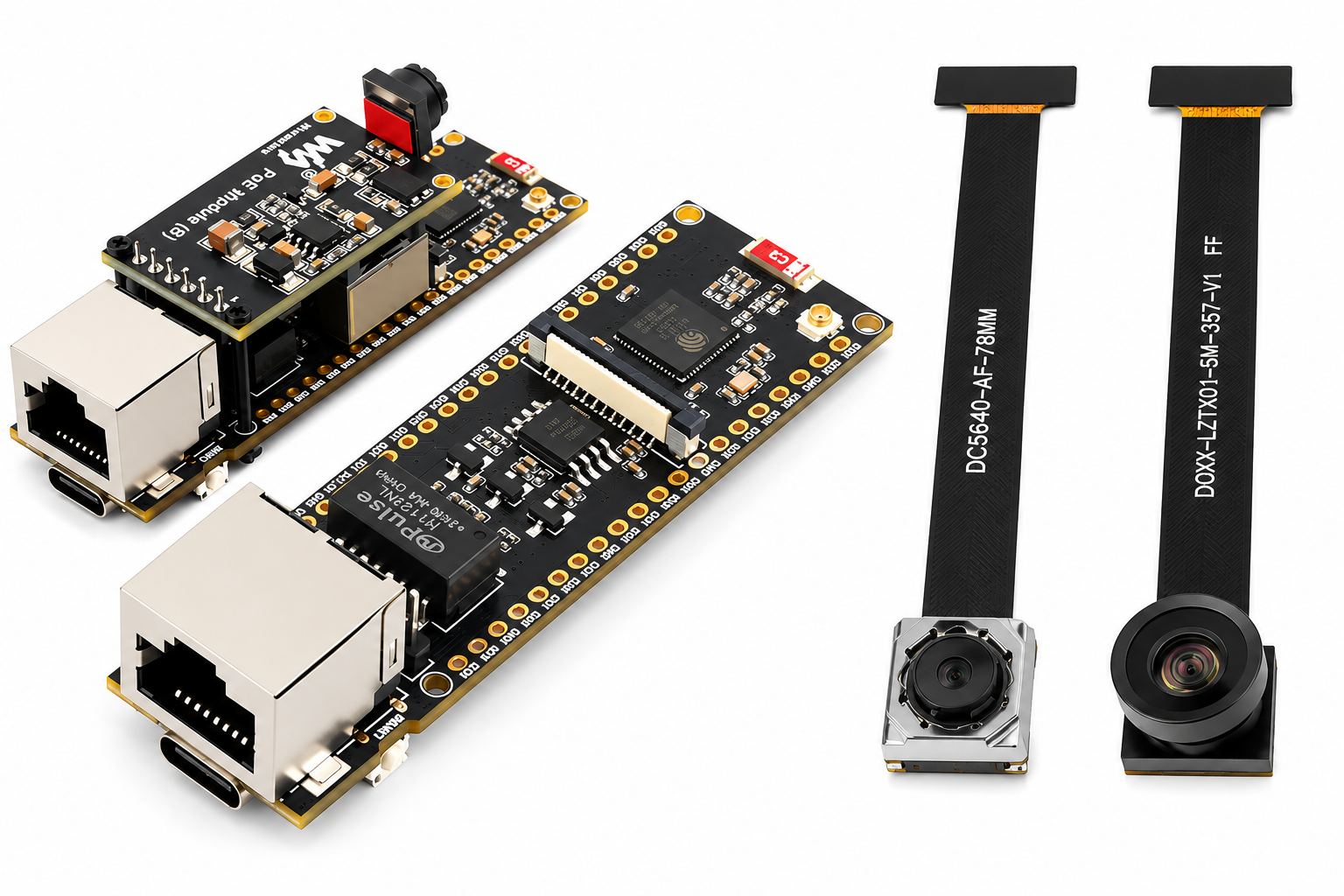

📊 Verfügbare Varianten im Vergleich
| Variante |
Kamera |
Auflösung |
Objektiv |
Ethernet |
| ESP32-S3 ETH PoE |
Ohne |
– |
– |
100 Mbit/s |
| ESP32-S3 ETH + OV5640 AF |
OV5640 |
5 MP |
Autofokus |
100 Mbit/s |
| ESP32-S3 ETH + OV5640 160° |
OV5640 |
5 MP |
160° Weitwinkel |
100 Mbit/s |
| ESP32-S3 ETH + OV2640 160° |
OV2640 |
2 MP |
160° Weitwinkel |
100 Mbit/s |
Alle Varianten basieren auf dem ESP32-S3-ETH Entwicklungsboard mit W5500 Ethernet-Controller und PoE-Erweiterungsmöglichkeit.

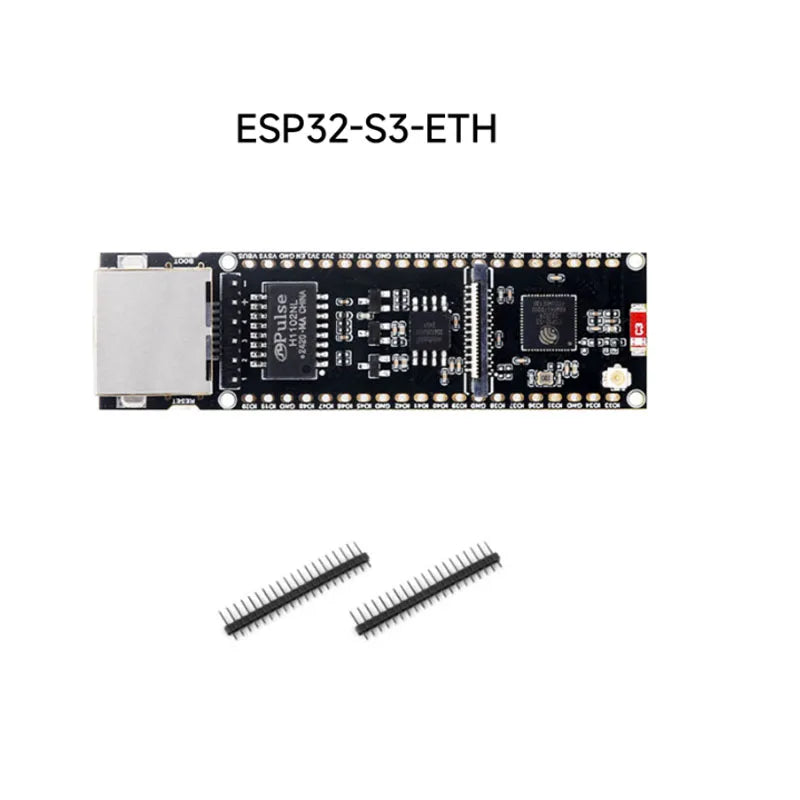

Variante 1 – ESP32-S3 ETH PoE ohne Kamera
Das Entwicklungsboard wird ohne Kameramodul geliefert.
Geeignet für:
Variante 2 – ESP32-S3 ETH + OV5640 5MP Autofokus
Das Set enthält eine OV5640-Kamera mit 5 Megapixeln und Autofokus.
Die automatische Fokussierung ermöglicht die Anpassung an unterschiedliche Objektabstände, sofern die verwendete Firmware die Autofokusfunktion unterstützt.
Geeignet für:
-
Bildverarbeitung
-
Objekterkennung
-
Inspektionskameras
-
DIY-IP-Kameras
-
Computer-Vision-Projekte
Variante 3 – ESP32-S3 ETH + OV5640 5MP 160°
Das Set enthält eine OV5640-Kamera mit 5 Megapixeln und 160°-Weitwinkelobjektiv.
Durch den großen Blickwinkel lassen sich breite Bildbereiche erfassen.
Geeignet für:
-
Raumüberwachung
-
Weitwinkelkameras
-
Robotik
-
Smart-Home-Kameras
-
Embedded-Videostreaming

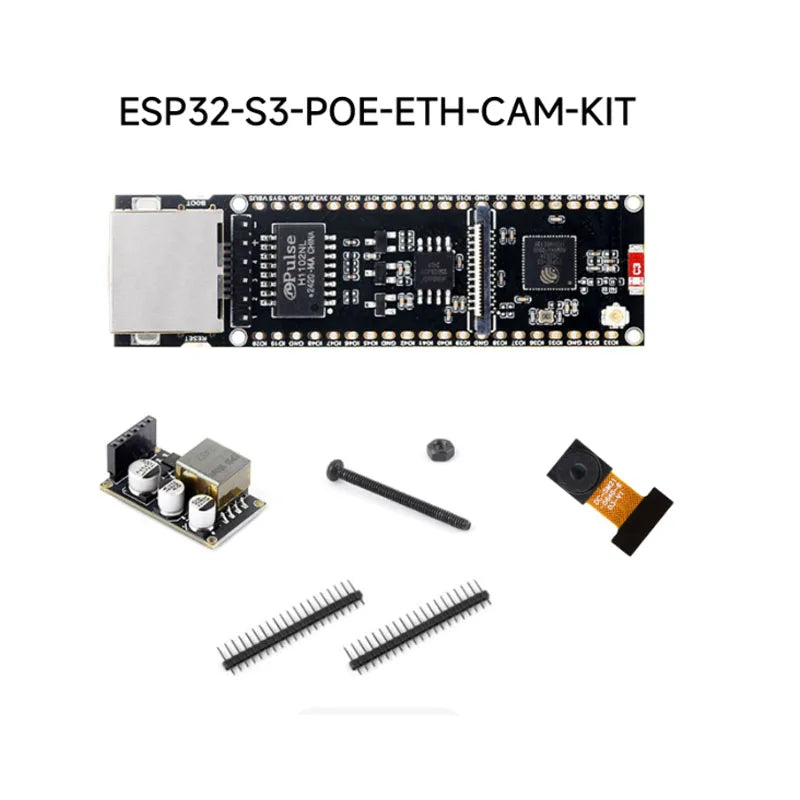

Variante 4 – ESP32-S3 ETH + OV2640 2MP 160°
Das Set enthält eine OV2640-Kamera mit 2 Megapixeln und 160°-Weitwinkelobjektiv.
Die OV2640 ist besonders für kompakte Kameraprojekte mit geringeren Anforderungen an Speicher und Bildauflösung geeignet.
Geeignet für:

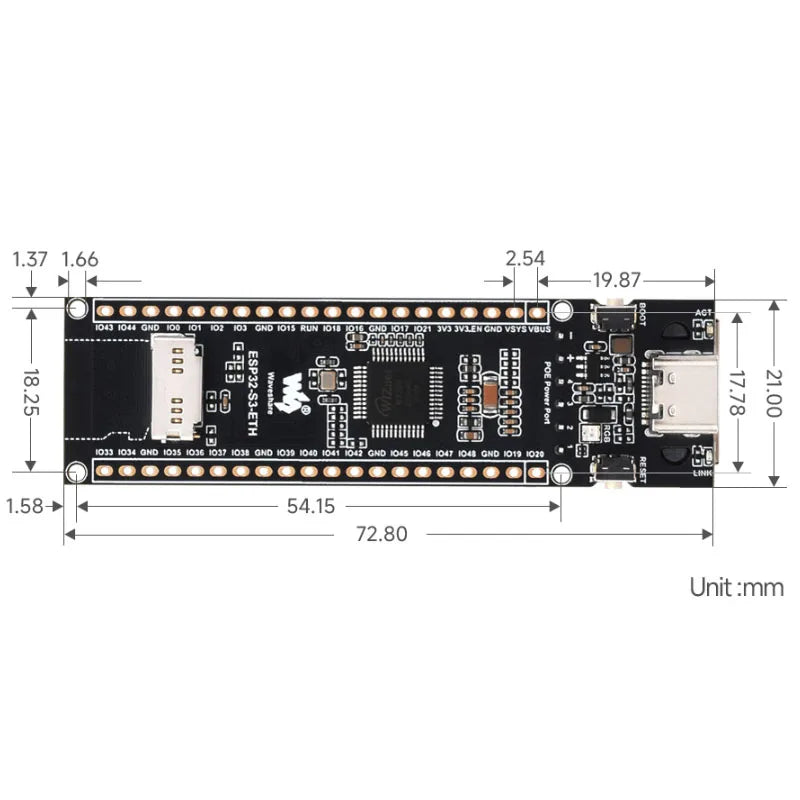

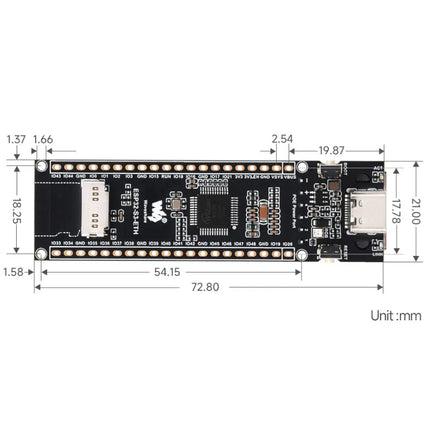

⚙️ Technische Daten – ESP32-S3 ETH
| Eigenschaft |
Spezifikation |
| Hersteller / Marke |
Sharewave |
| Modell |
ESP32-S3-ETH |
| Mikrocontroller |
ESP32-S3R8 |
| CPU |
Xtensa 32-Bit LX7 Dual-Core |
| Maximale CPU-Frequenz |
240 MHz |
| Interner SRAM |
512 KB |
| ROM |
384 KB |
| PSRAM |
8 MB |
| Flash-Speicher |
16 MB |
| Ethernet-Controller |
W5500 |
| Ethernet-Geschwindigkeit |
10/100 Mbit/s |
| Ethernet-Schnittstelle |
SPI |
| Netzwerkanschluss |
RJ45 |
| PoE |
Über externes PoE-Modul |
| PoE-Standard |
IEEE 802.3af |
| WLAN |
2,4 GHz IEEE 802.11 b/g/n |
| Bluetooth |
Bluetooth 5 LE |
| Antenne |
Integriert / externe Antenne unterstützt |
| USB |
USB Type-C |
| Speichererweiterung |
MicroSD-Kartensteckplatz |
| Kameraanschluss |
OV2640 / OV5640 kompatibel |
| Erweiterung |
Pico-kompatible Schnittstelle |
| Entwicklungsumgebungen |
Arduino IDE / ESP-IDF / PlatformIO |
🌐 Ethernet – W5500 10/100 Mbit/s
Das Entwicklungsboard verfügt über einen integrierten W5500 Ethernet-Controller von WIZnet.
Der W5500 wird über die SPI-Schnittstelle mit dem ESP32-S3 verbunden und stellt eine kabelgebundene Ethernet-Verbindung bereit.
Vorteile des W5500
-
10/100-Mbit/s-Ethernet
-
Stabile kabelgebundene Kommunikation
-
Hardwareunterstützung für TCP/IP
-
TCP- und UDP-Kommunikation
-
Integration in lokale Netzwerke
-
Geeignet für IoT und Automatisierung
-
Unterstützung für Embedded-Webserver und Netzwerkclients
Hinweis: Die Ethernet-Portgeschwindigkeit beträgt bis zu 100 Mbit/s. Die tatsächlich erreichbare Datenübertragungsrate hängt unter anderem von SPI-Takt, Firmware und Systemauslastung ab.

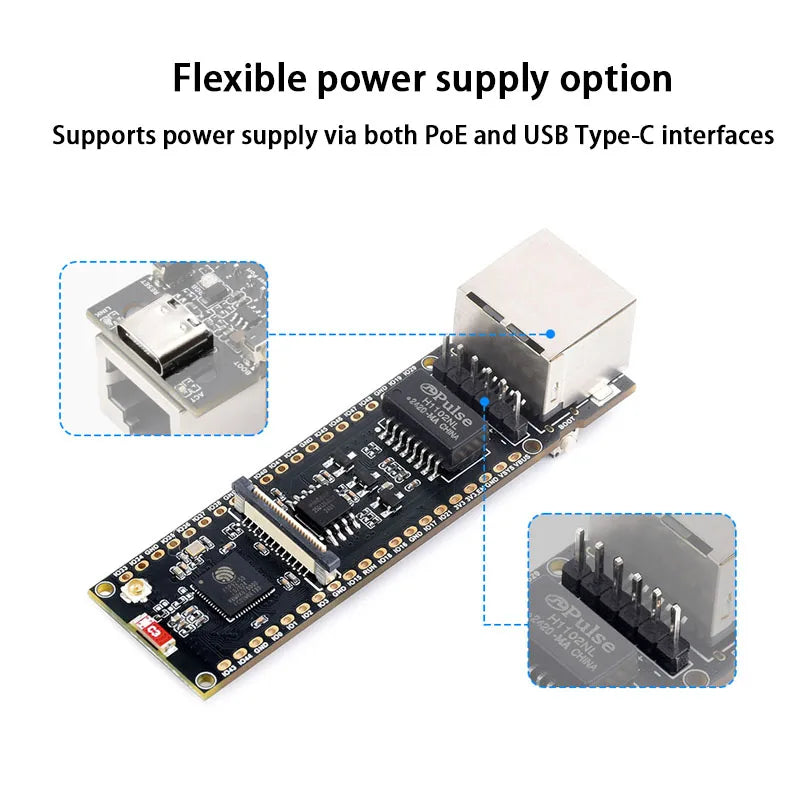

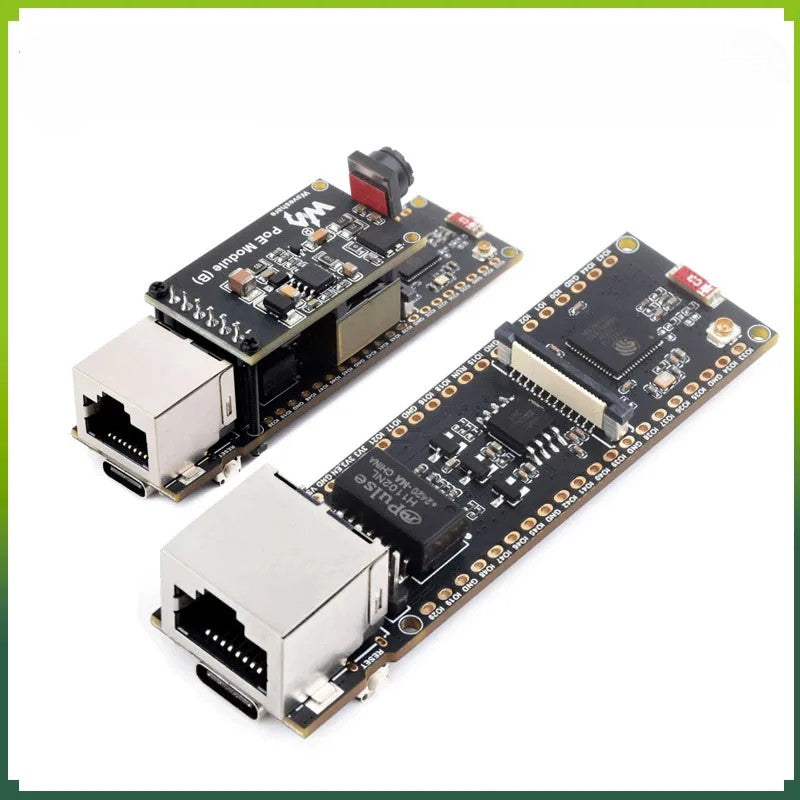

⚡ Power over Ethernet – PoE

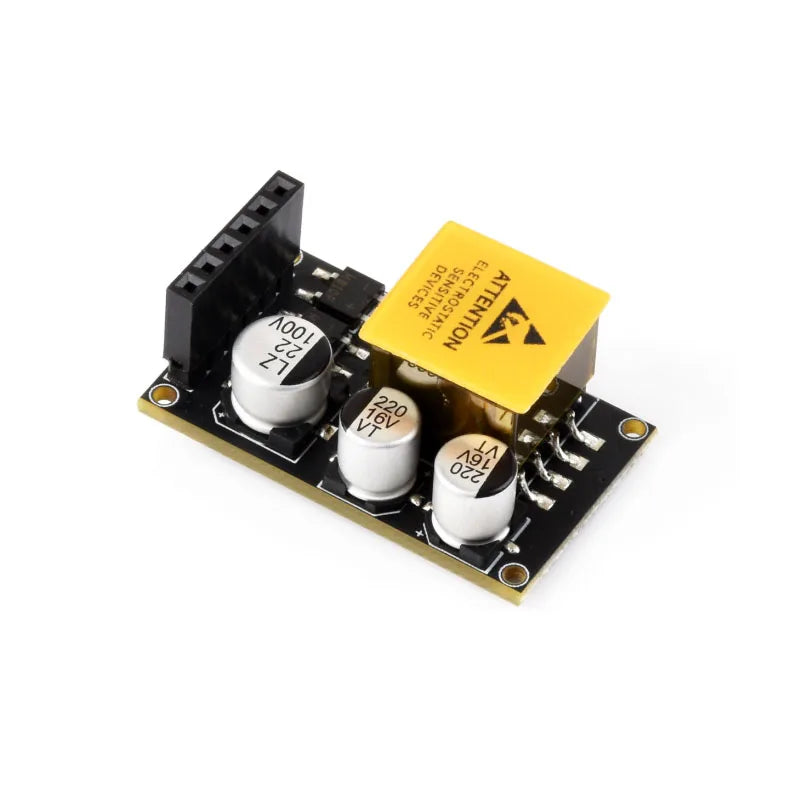

Das ESP32-S3-ETH unterstützt die Stromversorgung über Ethernet mithilfe eines geeigneten externen PoE-Moduls nach IEEE 802.3af.
Damit können Daten und Strom über ein gemeinsames Netzwerkkabel übertragen werden.
Vorteile
-
Reduzierter Verkabelungsaufwand
-
Keine separate Stromleitung am Einsatzort erforderlich
-
Ideal für stationäre Kamerasysteme
-
Geeignet für entfernte IoT-Sensorstationen
-
Einfache Installation in Netzwerkumgebungen
Wichtig: Die PoE-Funktion setzt ein kompatibles PoE-Modul und eine geeignete PoE-Stromquelle voraus. Der RJ45-Anschluss allein stellt keine vollständige PoE-Stromversorgung bereit.

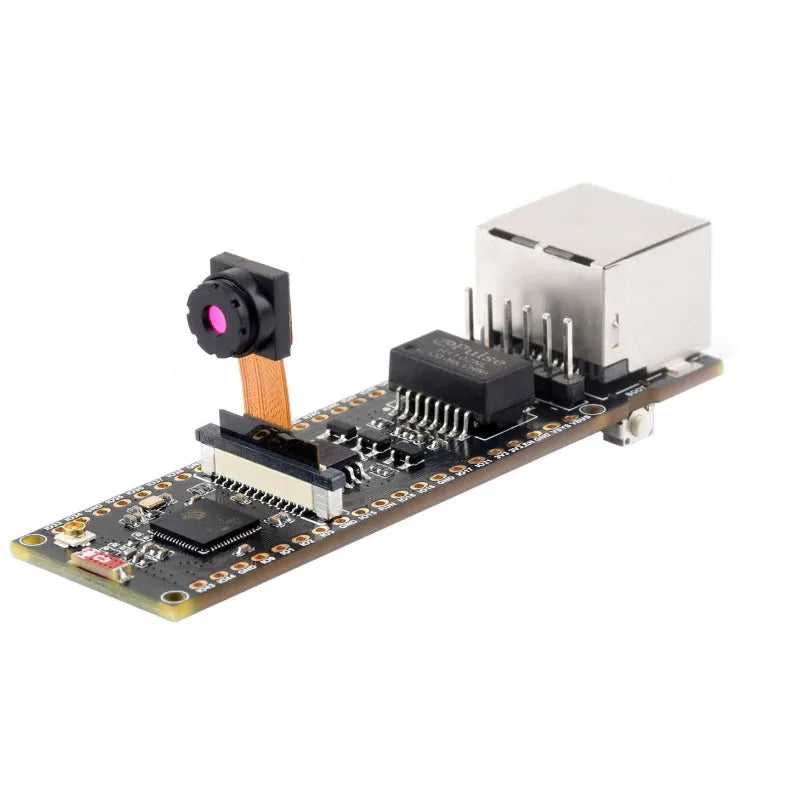

📷 Kameraunterstützung – OV5640 / OV2640
Über den integrierten Kameraanschluss können kompatible Kameramodule direkt mit dem ESP32-S3 verbunden werden.
Kameravergleich
| Eigenschaft |
OV5640 Autofokus |
OV5640 160° |
OV2640 160° |
| Auflösung |
5 MP |
5 MP |
2 MP |
| Maximale Bildauflösung |
2592 × 1944 |
2592 × 1944 |
1600 × 1200 |
| Objektiv |
Autofokus |
Weitwinkel |
Weitwinkel |
| Blickwinkel |
Objektivabhängig |
160° |
160° |
| Autofokus |
Ja |
Nein |
Nein |
| Bildaufnahme |
Ja |
Ja |
Ja |
| Videoübertragung |
Firmwareabhängig |
Firmwareabhängig |
Firmwareabhängig |
| Anschlusskabel |
Ca. 75 mm |
Ca. 75 mm |
Ca. 75 mm |
Der ESP32-S3 unterstützt die Bildaufnahme und -verarbeitung über geeignete Kameratreiber. Mit entsprechender Firmware lassen sich beispielsweise HTTP-Snapshots oder MJPEG-Streams über Ethernet oder WLAN realisieren.
💾 MicroSD-Kartensteckplatz
Der integrierte MicroSD-Steckplatz ermöglicht die Erweiterung des Speichers für verschiedene Anwendungen.
Beispiele:
-
Speichern von Kamerabildern
-
Lokale Datenaufzeichnung
-
Sensor-Logging
-
Konfigurationsdateien
-
Speicherung von Messwerten
-
Temporäre Bild- und Datenspeicherung
Die Speicherkarte ist nicht im Lieferumfang enthalten.
🔌 USB Type-C und Erweiterungsschnittstellen
USB Type-C
Der integrierte USB-Type-C-Anschluss ermöglicht:
Pico-kompatible Schnittstelle
Die Pico-kompatible Erweiterungsschnittstelle bietet zusätzliche Anschlussmöglichkeiten für externe Hardware.
Damit können beispielsweise Sensoren, Displays, Relaismodule und andere kompatible Peripheriegeräte integriert werden.
Die elektrische und mechanische Kompatibilität muss anhand der jeweiligen Pinbelegung geprüft werden.
🛠️ Typische Anwendungen
-
Ethernet-IP-Kamera
-
PoE-Kameraprojekte
-
IoT-Gateways
-
Industrielle Netzwerksteuerungen
-
MQTT-Datenlogger
-
Sensorüberwachung
-
Smart Home
-
Home Assistant
-
Computer Vision
-
Bildverarbeitung
-
Robotik
-
Produktionsüberwachung
-
Netzwerkbasierte Automatisierung
-
Embedded-Webserver
-
Fernsteuerung über LAN und WLAN
💻 Programmierung
Das Board eignet sich für eigene Softwareprojekte mit:
-
Arduino IDE
-
ESP-IDF
-
PlatformIO
Je nach Firmware können Funktionen wie Ethernet-Kommunikation, WLAN, Kamerastreaming, MicroSD-Speicherung, MQTT oder OTA-Updates realisiert werden.
Für den Betrieb sind geeignete Treiber, Bibliotheken und eine zur Hardware passende Pin-Konfiguration erforderlich.
⚠️ Wichtige Hinweise
-
PoE benötigt ein geeignetes externes PoE-Modul. Der genaue Lieferumfang der PoE-Hardware richtet sich nach der angebotenen Boardausführung.
-
Das ESP32-S3 unterstützt Bluetooth Low Energy (BLE), jedoch kein Bluetooth Classic.
-
Das Board verwendet einen W5500 Ethernet-Controller über SPI, keinen LAN8720-PHY.
-
Die GPIO-Logikspannung beträgt 3,3V. GPIO-Pins sind nicht 5V-tolerant.
-
Die Kameramodule benötigen geeignete Firmware und korrekte Pin-Konfiguration.
-
Das Board wird als Entwicklungsplattform geliefert und ist keine vorinstallierte IP-Kamera.
-
Ein 160°-Objektiv kann deutliche Weitwinkelverzerrungen erzeugen.
-
Die tatsächliche Kamera-Bildrate hängt von Auflösung, Bildformat und Netzwerkübertragung ab.

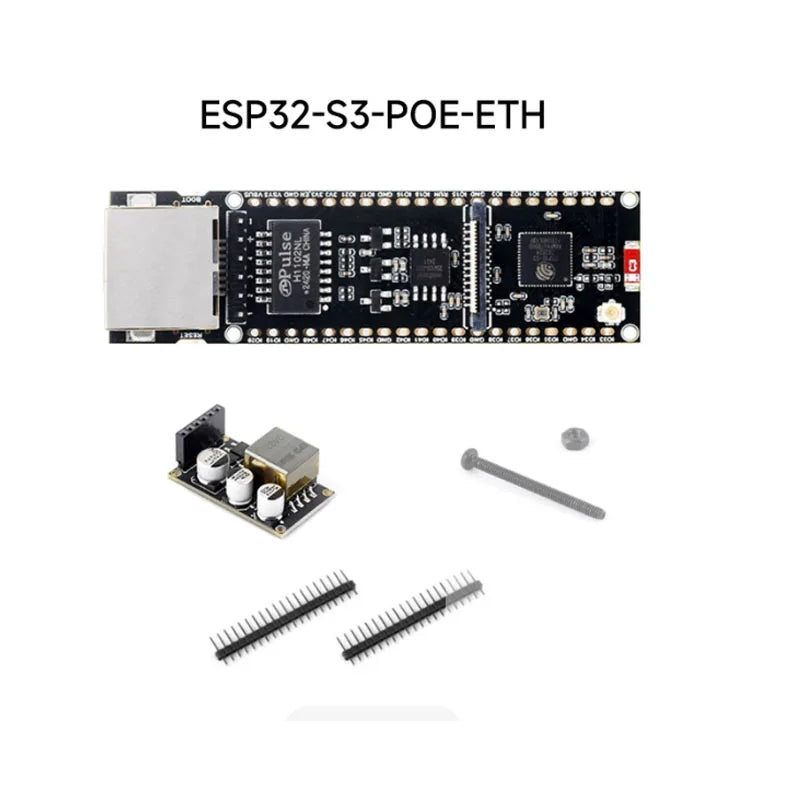

📦 Lieferumfang
| Gewählte Variante |
Lieferumfang |
| Nur ESP32-S3 ETH PoE |
1 × Sharewave ESP32-S3 ETH Entwicklungsboard mit PoE-Modul |
| ESP32-S3 ETH PoE + OV5640 5MP Autofokus |
1 × ESP32-S3 ETH Board + 1 × OV5640 AF Kamera mit ca. 75 mm Kabel |
| ESP32-S3 ETH PoE + OV5640 5MP 160° |
1 × ESP32-S3 ETH Board + 1 × OV5640 160° Kamera mit ca. 75 mm Kabel |
| ESP32-S3 ETH PoE + OV2640 2MP 160° |
1 × ESP32-S3 ETH Board + 1 × OV2640 160° Kamera mit ca. 75 mm Kabel |
Hinweis: Ein externes PoE-Modul, Netzwerkkabel, MicroSD-Karte und weiteres Zubehör sind nur enthalten, wenn dies ausdrücklich in der gewählten Produktvariante angegeben ist.
