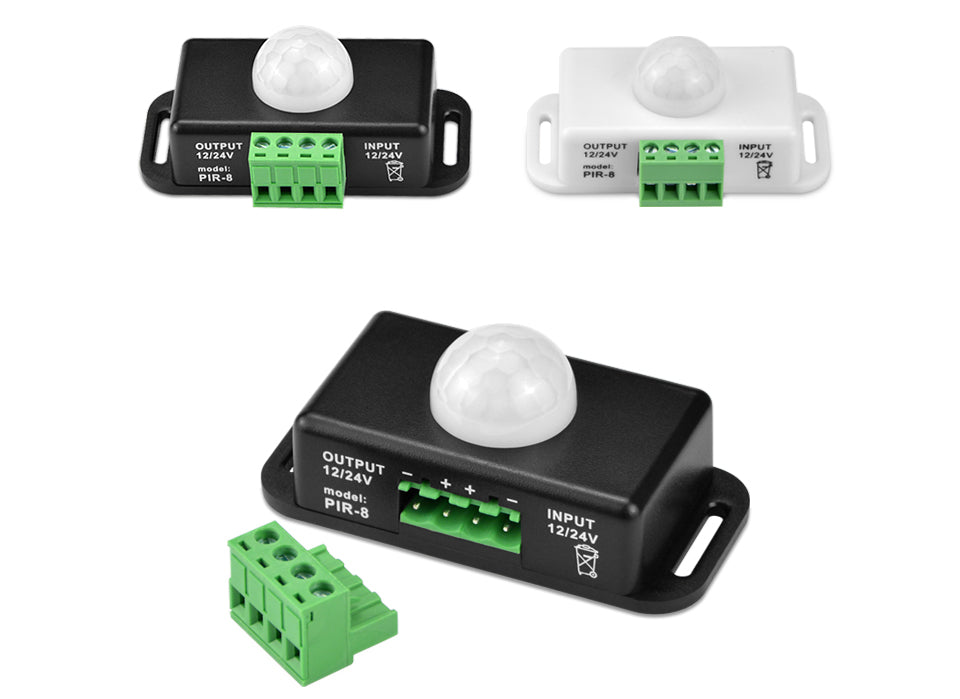

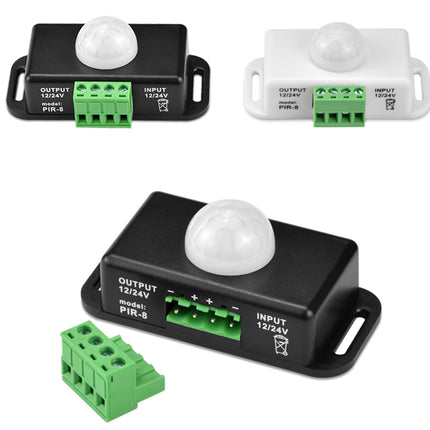

Der PIR Sensing Switch (JM-T9) ist ein intelligenter Bewegungsmelder-Dimmer, der automatisch LED-Leuchten steuert.
Er erkennt die Bewegung von Personen über einen Infrarot-Sensor (PIR-Technologie) und schaltet das Licht automatisch ein oder aus.
Ideal für Flure, Treppen, Badezimmer, Garagen, Schränke oder Energiesparsysteme mit LED-Beleuchtung.
⚙️ Technische Daten
| Parameter |
Wert / Beschreibung |
| Produktname |
PIR Sensor Dimmer – Bewegungssensor-Schalter |
| Modell |
JM-T9 |
| Versorgungsspannung |
DC 12–24 V |
| Ausgangsspannung |
DC 12–24 V |
| Maximaler Strom |
6 A |
| Maximale Leistung |
72 W |
| Erfassungsbereich |
Bis zu 8 Meter |
| Betriebstemperatur |
-20 °C bis +60 °C |
| Verzögerungszeit |
Einstellbar: 1–10 Minuten |
| Funktion |
Automatisches Ein-/Ausschalten über PIR-Erkennung |
| Typ |
Infrarot (Human Body Induction Switch) |
🧭 Anwendung
Der PIR-Bewegungssensor-Dimmer erkennt menschliche Bewegung im Erfassungsbereich und schaltet die Beleuchtung automatisch ein.
Nach dem Verlassen des Bereichs bleibt das Licht für die eingestellte Zeit (1–10 Minuten) aktiv und schaltet sich danach automatisch aus.
Ideal für energiesparende und automatisierte Beleuchtungssysteme.
⚡ Anschluss & Verwendung
-
Verkabelung:
-
Zuerst die Lastleitung (LED) anschließen, danach die Versorgungsleitung (DC 12–24V).
-
Sicherstellen, dass kein Kurzschluss auftritt, bevor Spannung angelegt wird.
-
Funktion:
-
Wird Bewegung erkannt, schaltet sich die LED-Leuchte automatisch ein.
-
Nach Ablauf der eingestellten Verzögerungszeit schaltet das Licht automatisch wieder aus.
-
Hinweis:
🧩 Einsatzbereiche
-
LED-Beleuchtungssysteme
-
Schrankbeleuchtung
-
Flure, Treppen, Badezimmer
-
Energiesparsysteme
-
Bewegungsgesteuerte Lampen
📦 Lieferumfang
🌍 Vorteile
✔ Automatische Lichtsteuerung
✔ Energiesparend und langlebig
✔ Einfache Installation
✔ Einstellbare Verzögerungszeit
✔ Kompatibel mit 12V & 24V LED-Systemen
![]()
![]()
![]()
![]()
![]()
