Beschreibung

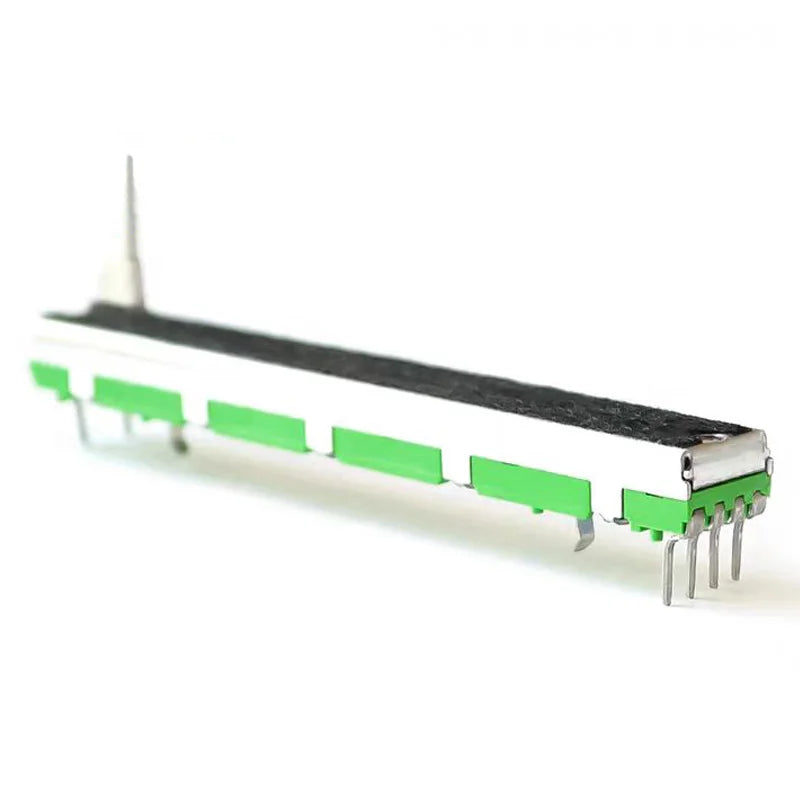

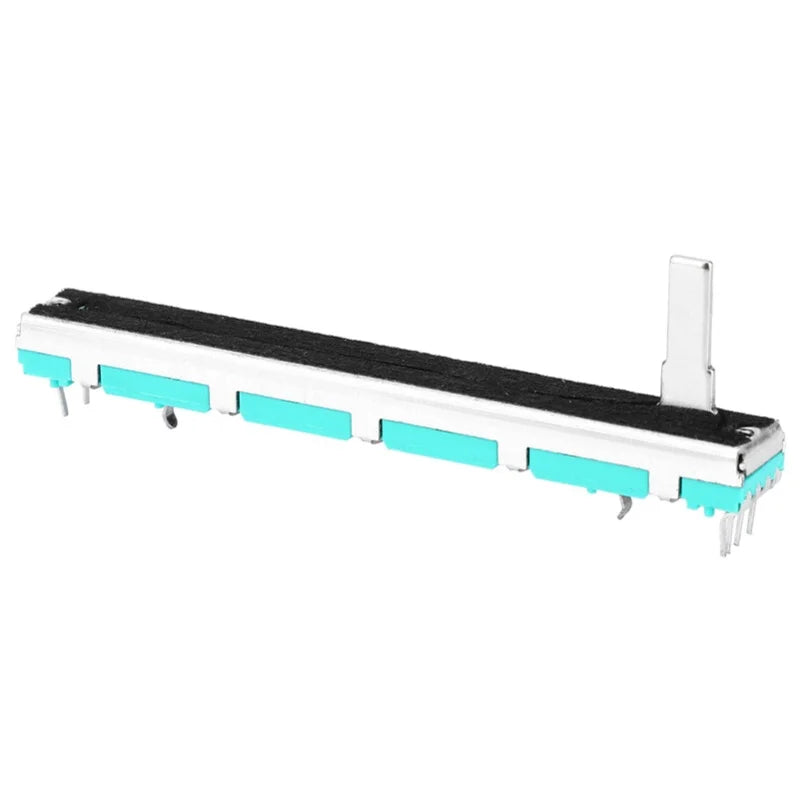

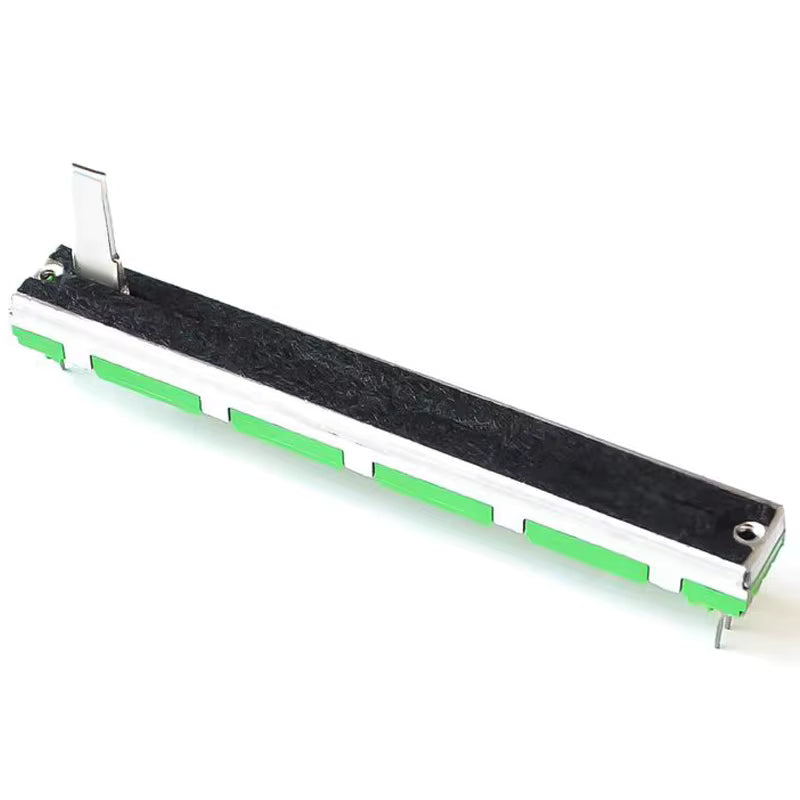

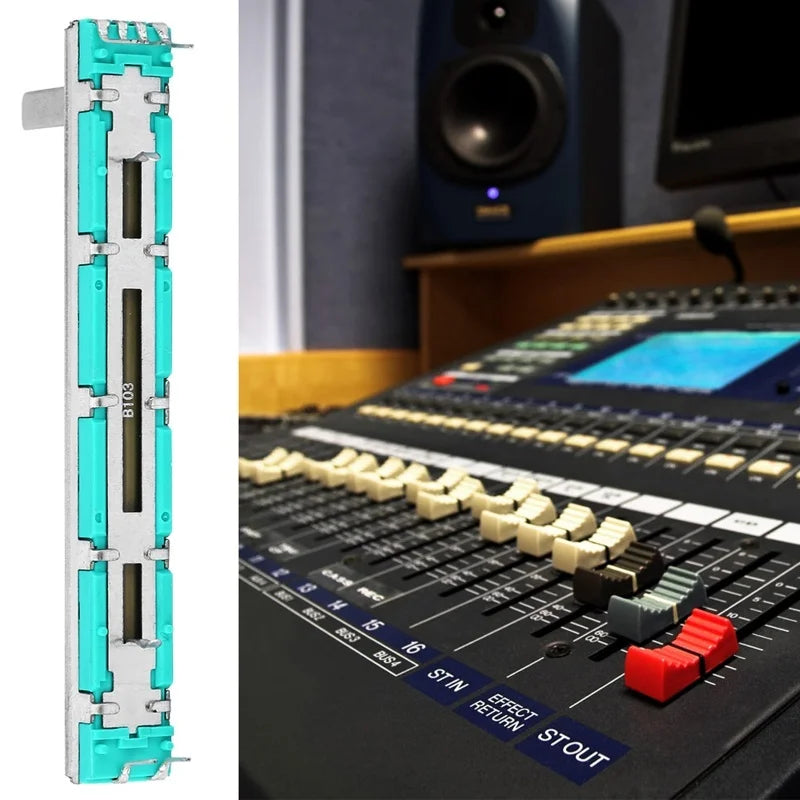

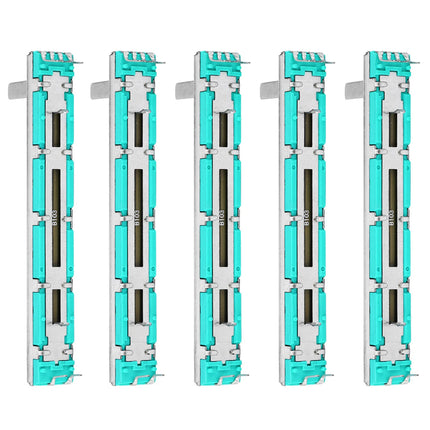

Das B10K Doppelkanal-Schiebepotentiometer ist ein linearer, mechanischer Schieberegler mit einem Nennwiderstand von 10 kΩ pro Kanal. Es eignet sich zur stufenlosen Einstellung elektrischer Signale und zur Verwendung in Audio-Mischpulten, Steuergeräten und elektronischen DIY-Projekten.
Dank der zweifachen Widerstandsbahn (Dual Track) können zwei getrennte Signale gleichzeitig über einen gemeinsamen Schieber geregelt werden. Dadurch eignet sich das Potentiometer besonders für Stereo-Anwendungen, beispielsweise zur gemeinsamen Einstellung des linken und rechten Audiokanals.
Mit einer angegebenen Gesamtlänge von 75 mm und einer Schieberhöhe von 15 mm lässt sich das Bauteil in Bedienpanels, Mischpulte und individuelle Steuerungssysteme integrieren.
Der Schieberegler kann außerdem als analoges Eingabeelement für Mikrocontroller wie Arduino, ESP32 oder STM32 verwendet werden.
Hauptmerkmale
-

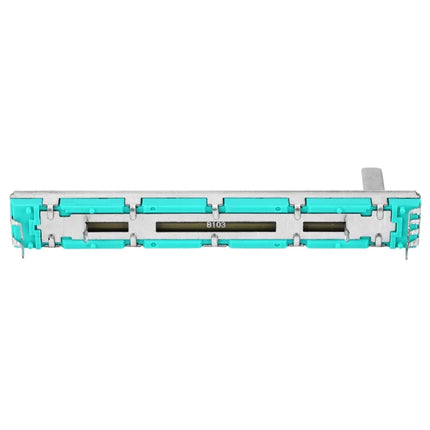

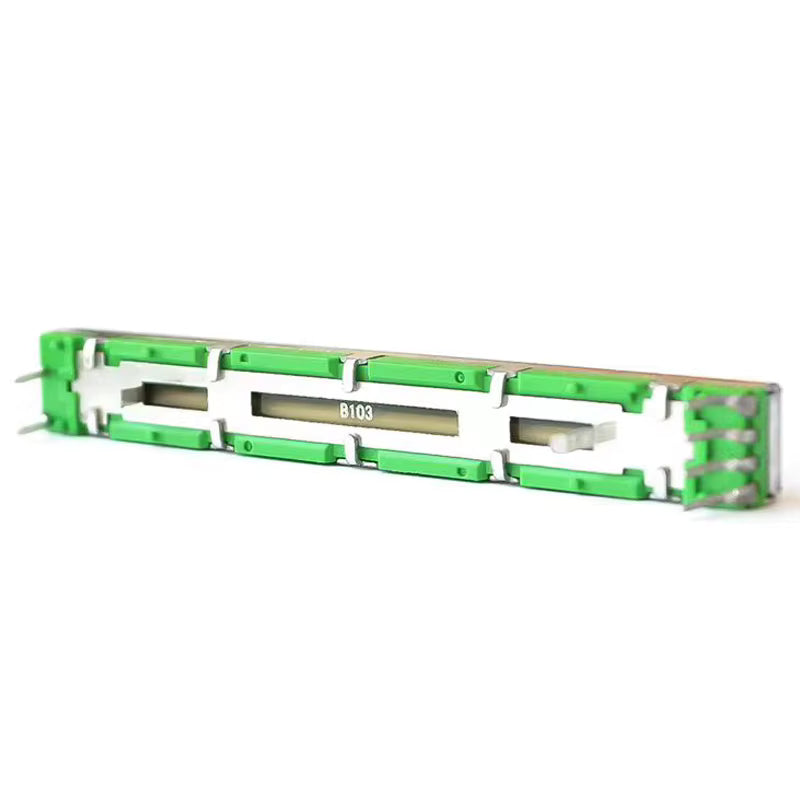

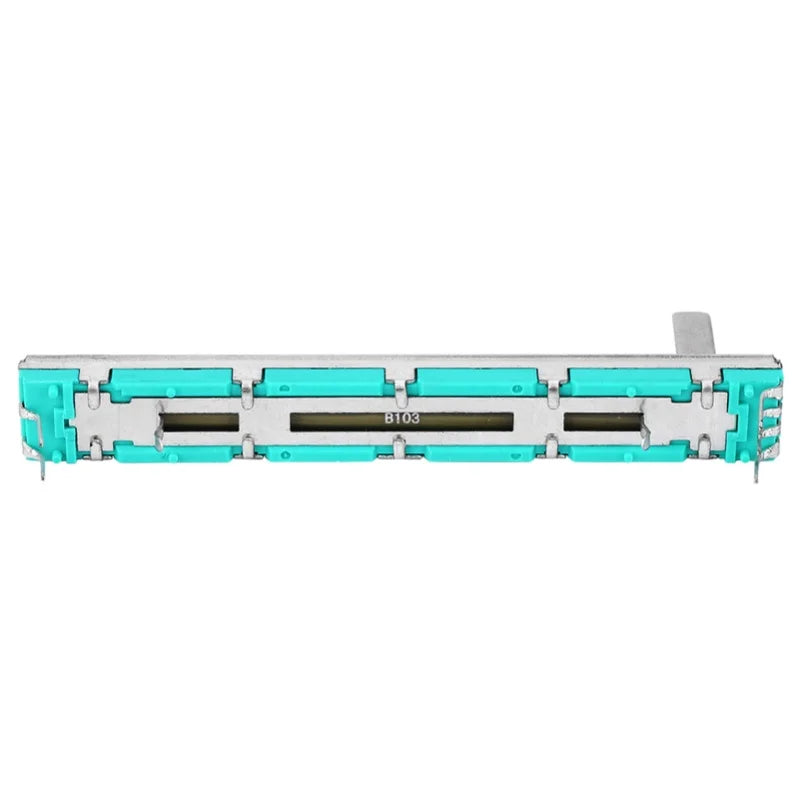

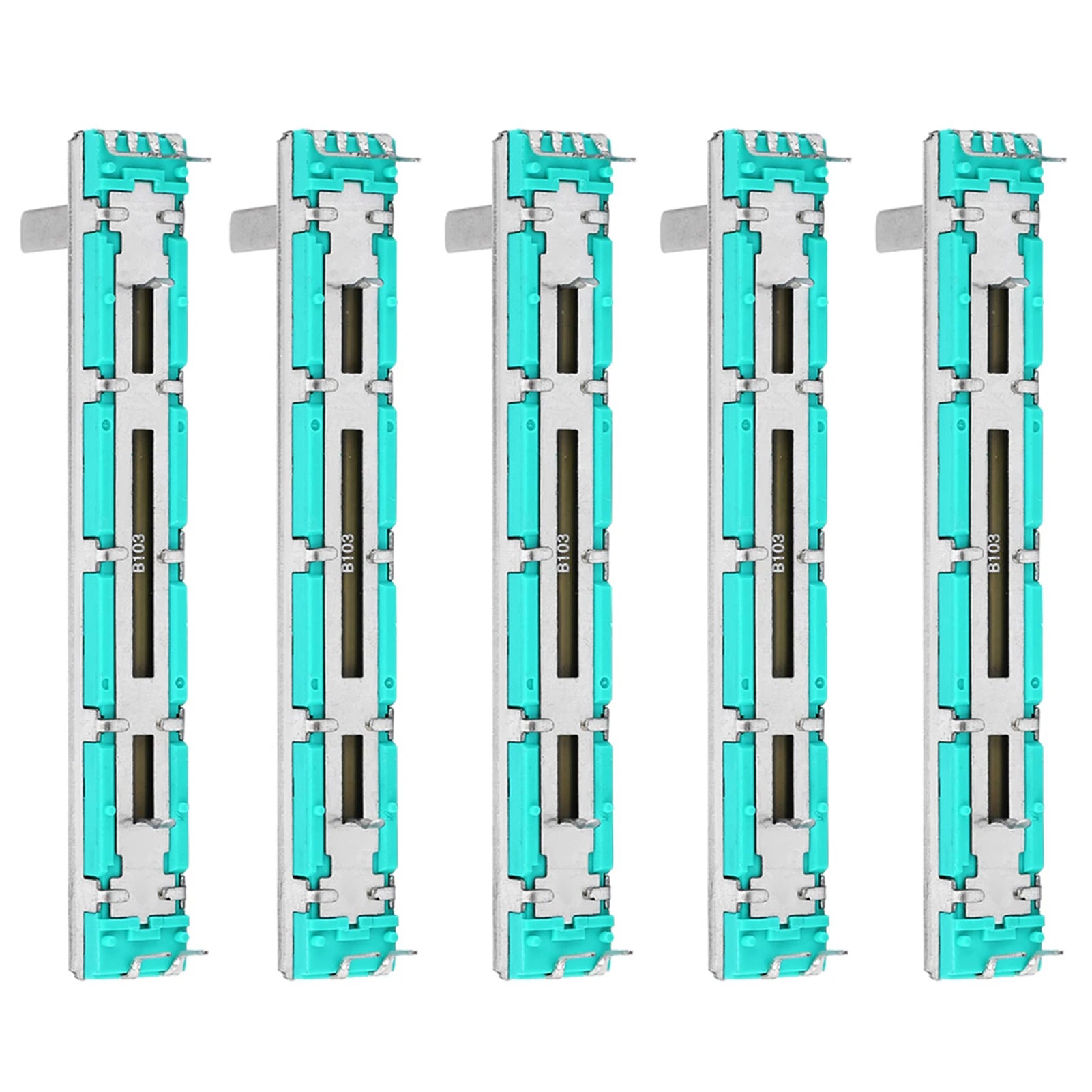

B10K / B103 Schiebepotentiometer
-
Nennwiderstand: 10 kΩ je Kanal
-
Doppelkanal-Ausführung (Dual Track)
-
Zwei elektrisch getrennte Widerstandsbahnen
-
Gemeinsamer Schieber für beide Kanäle
-
Lineare Widerstandskennlinie (B10K)
-
Stufenlose analoge Einstellung
-

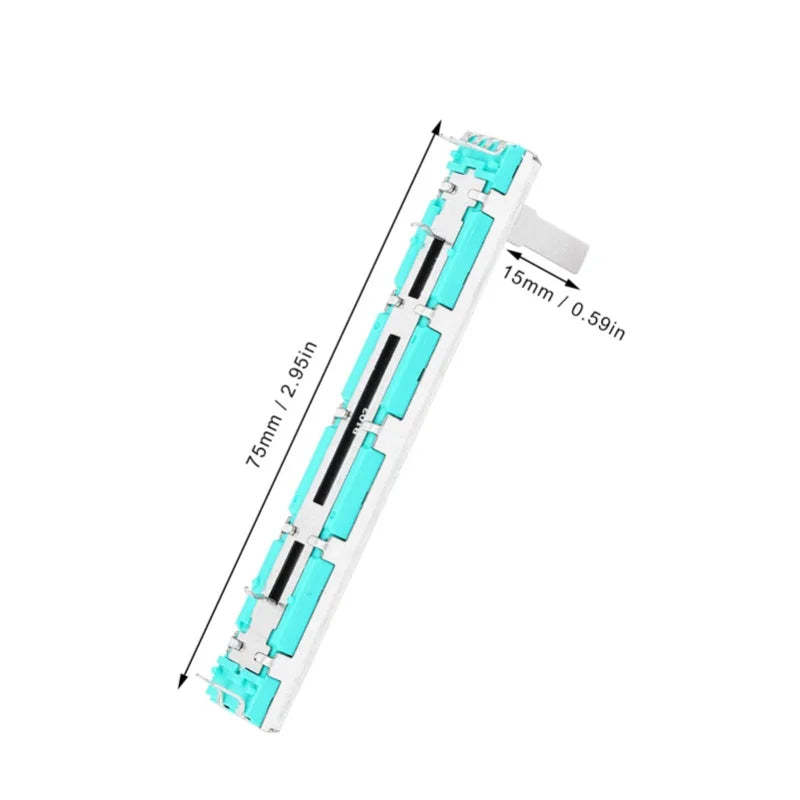

Gesamtlänge: 75 mm
-
Schieberhöhe: 15 mm
-
Geeignet für Stereo-Audiosignale
-
Für Mischpulte, Steuerpanels und Elektronikprojekte
-
Einsetzbar mit Arduino, ESP32 und anderen Mikrocontrollern
Technische Daten
| Eigenschaft |
Spezifikation |
| Produkttyp |
Schiebepotentiometer / Slide Fader |
| Modell / Kennzeichnung |
B10K / B103 |
| Nennwiderstand |
10 kΩ je Kanal |
| Widerstandskennlinie |
Linear |
| Anzahl Kanäle |
2 (Doppelkanal / Stereo) |
| Widerstandsbahnen |
2, elektrisch getrennt |
| Bedienung |
Mechanischer Schieberegler |
| Gesamtlänge |
75 mm |
| Schieberhöhe |
15 mm |
| Angegebener Temperaturbereich |
−75 bis +80 °C |
| Einbauart |
Abhängig von der mechanischen Ausführung |
| Einsatzbereich |
Audio, Steuerung, Messtechnik, DIY |
Hinweis: Die Angabe von 75 mm bezeichnet die angegebene Bauteillänge, nicht zwangsläufig den nutzbaren Schiebeweg. Der tatsächliche Schiebeweg muss anhand der mechanischen Zeichnung oder des Produkts überprüft werden.
Was bedeutet B10K / B103?
Die Kennzeichnung B10K beschreibt den Nennwiderstand und die Widerstandskennlinie des Potentiometers.
| Kennzeichnung |
Bedeutung |
| B |
Lineare Widerstandskennlinie bei dieser üblichen Kennzeichnung |
| 10K |
Nennwiderstand 10 kΩ |
| B103 |
Alternative Kennzeichnung für 10 kΩ linear |
| Double Track |
Zwei getrennte Widerstandsbahnen |
Bei einer linearen Kennlinie verändert sich der Widerstand annähernd proportional zur Schieberposition.
Das ist besonders praktisch für analoge Steuerungen und die Positionsabfrage durch Mikrocontroller.
Doppelkanal – Zwei Signale gleichzeitig regeln
Im Gegensatz zu einem einfachen Schiebepotentiometer besitzt diese Ausführung zwei getrennte Widerstandsbahnen.
Beide Kanäle werden mechanisch durch denselben Schieber betätigt.
Dadurch lassen sich beispielsweise der linke und rechte Audiokanal gemeinsam einstellen.
Vorteile des Doppelkanal-Aufbaus
-
Gleichzeitige Regelung von zwei Signalen
-
Gemeinsame Bedienung über einen Schieber
-
Geeignet für Stereo-Anwendungen
-
Zwei getrennte elektrische Widerstandskreise
-
Platzsparende Integration in Bedienpanels
Anschluss und Funktionsweise
Ein typisches Doppelkanal-Potentiometer besitzt zwei getrennte Gruppen mit jeweils drei elektrischen Anschlüssen.
Jede Gruppe besteht aus:
-
Einem äußeren Anschluss der Widerstandsbahn
-
Einem mittleren Schleiferanschluss
-
Einem zweiten äußeren Anschluss der Widerstandsbahn
Prinzip der Spannungsteilung
Für die Verwendung als analoger Spannungsteiler wird eine Widerstandsbahn zwischen Versorgungsspannung und Masse angeschlossen.
Am Schleifer steht eine von der Schieberposition abhängige Spannung zur Verfügung.
Beispiel mit einem 3,3V-Mikrocontroller:
| Schieberposition |
Idealisierte Schleiferspannung |
| 0 % |
0 V |
| 25 % |
0,825 V |
| 50 % |
1,65 V |
| 75 % |
2,475 V |
| 100 % |
3,3 V |
Die Spannungswerte gelten für eine lineare Kennlinie bei hochohmiger Belastung und entsprechender Anschlussrichtung.
Wichtig: Die tatsächliche Anschlussreihenfolge muss vor der Verdrahtung mit einem Multimeter geprüft werden. Die beiden Kanäle dürfen nicht ohne Prüfung elektrisch miteinander verbunden werden.
Verwendung mit Arduino und ESP32
Das Schiebepotentiometer eignet sich als analoges Bedienelement für Mikrocontroller.
Typische Funktionen
-
Analoge Positionsabfrage
-
Lautstärkesteuerung über Software
-
Motor-Geschwindigkeitsvorgabe
-
Helligkeitssteuerung
-
Menü- und Parametereinstellung
-
Simulator- und Controller-Bedienung
-
Steuerung von Servo- oder Schrittmotorpositionen
Beim ESP32 kann beispielsweise eine Widerstandsbahn zwischen 3,3V und GND angeschlossen und die Schleiferspannung über einen ADC-Eingang gemessen werden.
Hinweis: An einem ESP32-ADC-Eingang dürfen keine Spannungen oberhalb der zulässigen Eingangsspannung anliegen.
Typische Anwendungen
-
Audio-Mischpulte
-
Stereo-Lautstärkeregler
-
DIY-Audioverstärker
-
Synthesizer und Musikcontroller
-
MIDI-Controller
-
Arduino- und ESP32-Projekte
-
Flight-Simulator- und Gaming-Panels
-
Analoge Steuerpulte
-
Licht- und Effektsteuerungen
-
Elektronische Mess- und Regeltechnik
-
Individuelle Bedienoberflächen
Wichtige Hinweise
-
Es handelt sich um ein passives Potentiometer, nicht um einen elektronischen Spannungsregler.
-
Das Potentiometer ist für Signal- und Steueranwendungen vorgesehen, nicht zur direkten Leistungsregelung größerer Verbraucher.
-
Die Widerstandskennlinie ist linear.
-
Der angegebene Temperaturbereich von −75 bis +80 °C stammt aus den Produktdaten und sollte für anspruchsvolle Anwendungen anhand eines Datenblatts verifiziert werden.
-
Die exakte Pinbelegung, der nutzbare Schiebeweg und die mechanischen Befestigungsmaße sind abhängig von der konkreten Ausführung.
-
Bei Audio-Anwendungen können je nach Schaltung logarithmische Potentiometer geeigneter sein als lineare Ausführungen.
Lieferumfang
1 × B10K Doppelkanal-Schiebepotentiometer, 75 mm
