Beschreibung

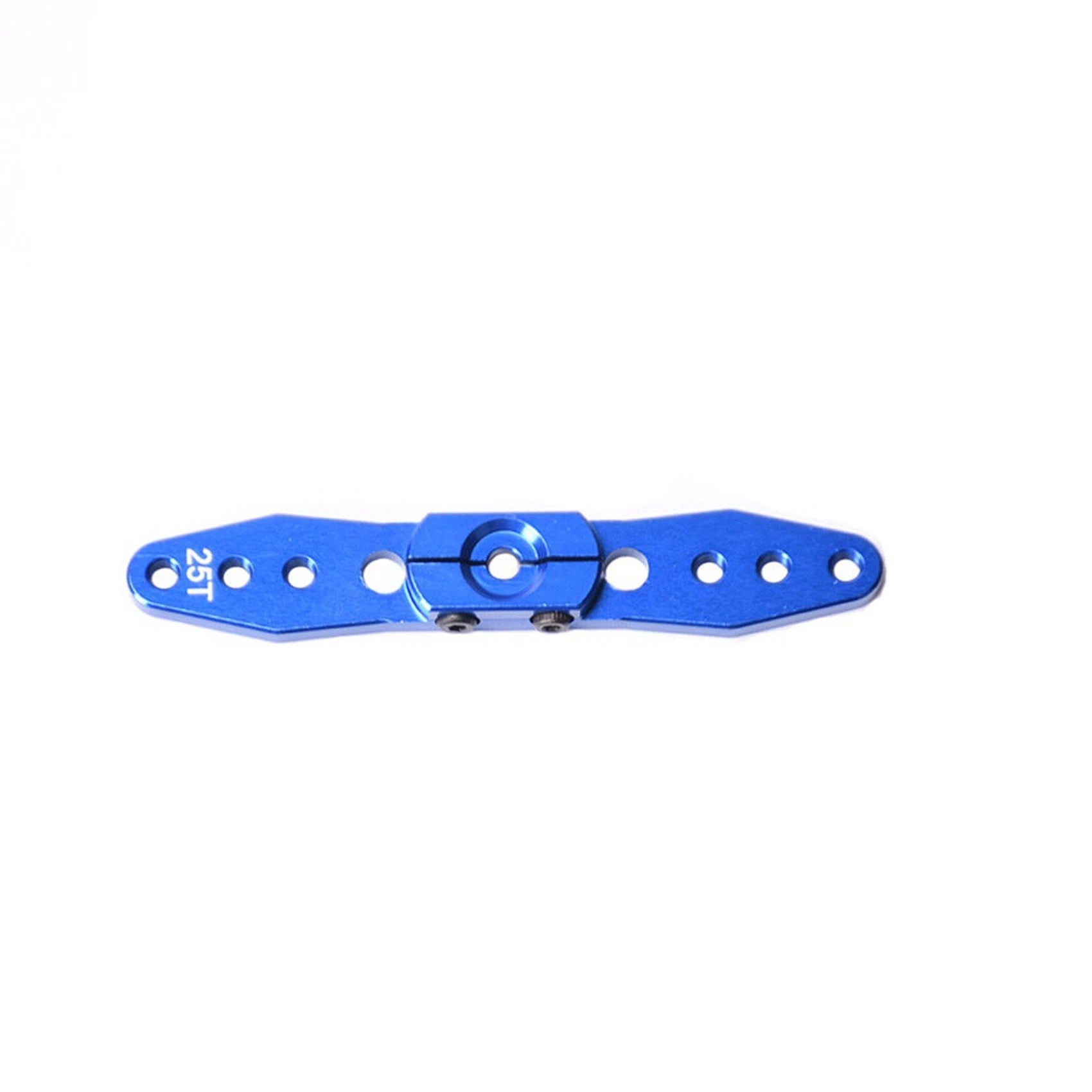

Der 25T Aluminium Servohebel ist ein stabiler und präzise gefertigter Servo Horn für Standard-Servomotoren mit 25-Zahn-Verzahnung (25T Spline).
Durch die CNC-gefräste Aluminiumlegierung bietet der Servoarm eine deutlich höhere Stabilität und Belastbarkeit als herkömmliche Kunststoff-Servohebel. Er eignet sich besonders für High-Torque-Servos, RC-Fahrzeuge, Boote, Robotik und mechanische Steuerungen.
Mehrere Befestigungsbohrungen ermöglichen unterschiedliche Hebelarme von 19,5 mm, 25 mm und 32 mm ab Servomitte. Dadurch kann die mechanische Übersetzung passend zur gewünschten Stellkraft und Bewegung gewählt werden.
⭐ Highlights
- 25T Servo Spline
- Gesamtlänge ca. 70 mm
- CNC-gefräste Aluminiumlegierung
- Robuste Metallausführung
- Blau eloxierte Oberfläche
- Mehrere Befestigungspositionen
- Hebelarme: 19,5 / 25 / 32 mm
- M3-Befestigungsmöglichkeiten
- Ideal für High-Torque-Servos
- Für RC Auto, Boot, Robotik und DIY
- Geeignet für viele Standard-25T-Servos
📊 Technische Daten
| Eigenschaft |
Wert |
| Produkttyp |
Servo Horn / Servohebel |
| Verzahnung |
25T Spline |
| Zähnezahl |
25 Zähne |
| Gesamtlänge |
ca. 70 mm
|
| Hebelarm / Lochabstand ab Servomitte |
19,5 mm / 25 mm / 32 mm |
| Gewinde / Befestigung |
M3 |
| Material |
Aluminiumlegierung |
| Fertigung |
CNC-bearbeitet |
| Oberfläche |
Eloxiert |
| Farbe |
Blau |
| Bauform |
Doppelarm |
| Anwendung |
RC / Robotik / Servoantriebe |

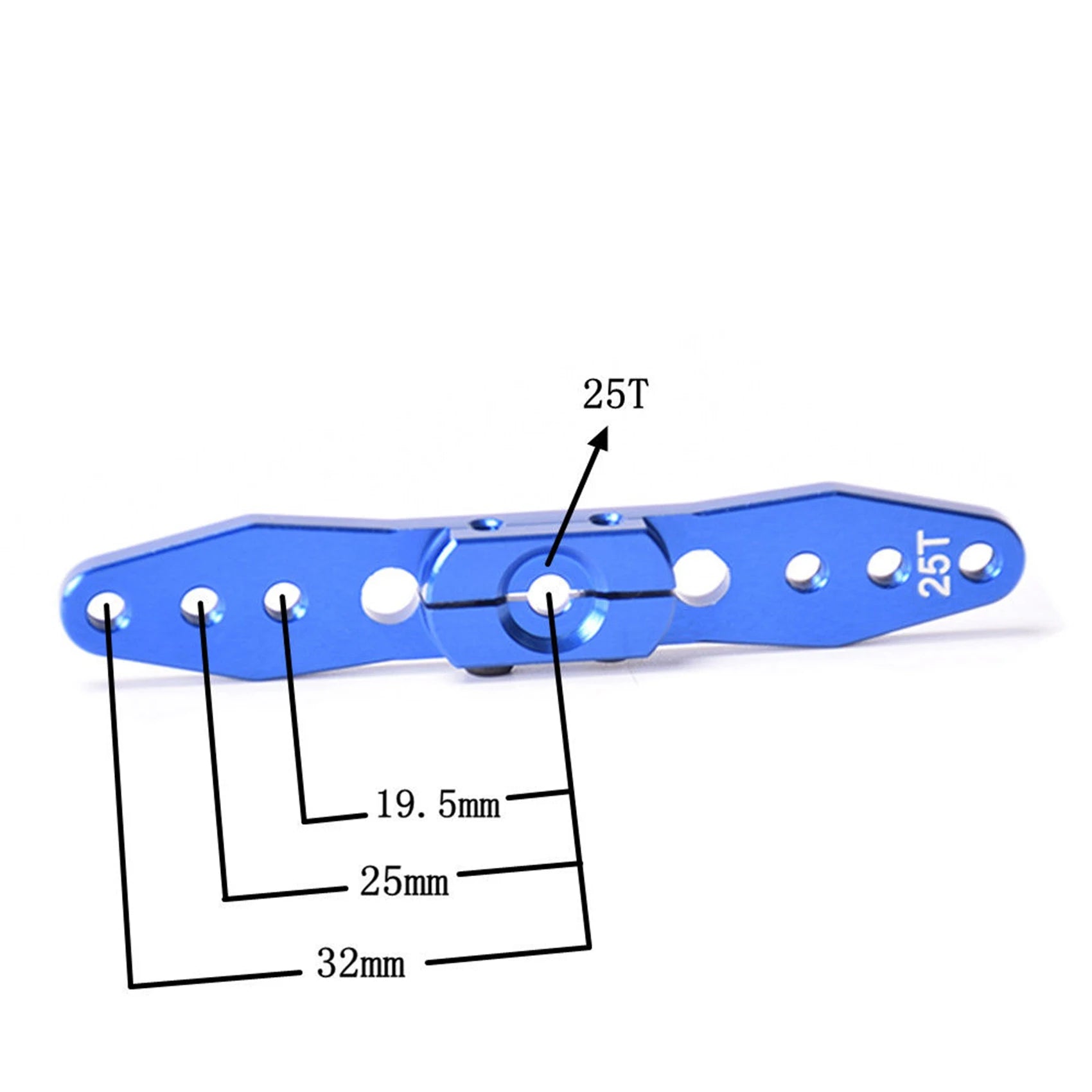

📐 Befestigungspositionen
Der Servohebel besitzt auf beiden Seiten mehrere Montagebohrungen.
Die wichtigsten Abstände werden jeweils von der Mitte der Servoachse gemessen:
| Position |
Abstand zur Servomitte |
| Innen |
19,5 mm |
| Mitte |
25 mm |
| Außen |
32 mm |
Dadurch kann der gewünschte Hebelweg entsprechend der Anwendung angepasst werden.
Kurzer Hebelarm – 19,5 mm
Bietet eine höhere mechanische Kraft am Gestänge und einen geringeren linearen Stellweg.
Mittlerer Hebelarm – 25 mm
Guter Kompromiss zwischen Stellweg und verfügbarer Kraft.
Langer Hebelarm – 32 mm
Erzeugt einen größeren linearen Stellweg, allerdings bei entsprechend geringerer Kraft am äußeren Angriffspunkt.
⚙️ 25T-Verzahnung
Der Servoarm besitzt eine 25T-Verzahnung und ist damit für zahlreiche Servos mit entsprechender 25-Zahn-Ausgangswelle geeignet.
Typische kompatible Servo-Baureihen können beispielsweise sein:
- MG995
- MG996R
- verschiedene High-Torque Digitalservos
- zahlreiche Savox-Servos
- verschiedene Futaba-kompatible 25T-Servos
- RC-Car Servos
- RC-Boat Servos
Wichtig: Nicht allein nach Servohersteller oder Gehäusegröße auswählen. Vor dem Kauf muss geprüft werden, ob der verwendete Servo tatsächlich eine 25T-Ausgangsverzahnung besitzt.
💪 Ideal für High-Torque Servos
Bei leistungsstarken Servos kann ein Kunststoff-Servoarm unter hoher Belastung nachgeben oder sich verformen.
Die Aluminiumkonstruktion bietet:
✔ Hohe Steifigkeit
✔ Gute Kraftübertragung
✔ Geringere Verformung unter Last
✔ Robuste Befestigung des Gestänges
✔ Lange Lebensdauer
✔ Geeignet für leistungsstarke Servoantriebe
🚗 Für RC-Fahrzeuge
Der Servohebel eignet sich hervorragend für Lenkungs- und Stellmechanismen bei:
- 1:8 RC Cars
- 1:10 RC Cars
- Crawler
- Monster Trucks
- Offroad-Fahrzeugen
- RC-Booten
- RC-Baumaschinen
- Sondermodellen
🤖 Robotik & DIY
Neben dem klassischen RC-Einsatz kann der Servoarm auch für mechanische Konstruktionen verwendet werden.
Typische Anwendungen:
- Roboterarme
- Greifer
- Klappensteuerungen
- Ventilmechanismen
- Kamerahalterungen
- Pan-/Tilt-Systeme
- Linearmechaniken
- DIY-Automatisierung
- Modellbau
🚀 Vorteile
✔ Robustes Aluminium statt Kunststoff
✔ CNC-gefertigt
✔ Standard 25T Spline
✔ Mehrere Hebelpositionen
✔ Bis zu 32 mm Hebelarm
✔ Für hohe Servokräfte geeignet
✔ Präzise Kraftübertragung
✔ Kompakte Bauweise
✔ Vielseitig einsetzbar
✔ Ideal als Upgrade für RC-Modelle
⚠️ Hinweise zur Kompatibilität
Bitte vor der Bestellung folgende Punkte prüfen:
- Servo besitzt eine 25T-Verzahnung
- Abmessungen des Servoarms passen zur Mechanik
- Befestigungsschraube des Servos ist kompatibel
- Gestänge bzw. Kugelkopf passt zu den vorhandenen M3-Befestigungsmöglichkeiten
25T beschreibt die Verzahnung der Servo-Ausgangswelle und nicht die Anzahl der Befestigungsbohrungen.
📦 Lieferumfang
1 × Aluminium Servo Horn 25T – Blau
