ESP32S DevKit V1-3 38Pin: Your perfect development board for IoT projects The ESP32S DevKit V1-3 38-Pin is a versatile and powerful development board specifically designed for IoT applications. With integrated 2.4G Wi-Fi and Bluetooth technology, it provides an excellent foundation for your Internet of Things projects. Thanks to the IPEX port, you can easily extend the wireless range of your applications, making it an ideal choice for a wide range of applications. A standout feature of the ESP32S DevKit is the ability to convert one GPIO pin into two. This functionality is enabled by the breakout board, which helps you use your GPIO resources more effectively. Instead of a traditional breadboard, you can use this straightforward solution to double the number of available pins. This makes it easier to reuse all the pins in your DIY projects and gives you the flexibility to get creative. Specification: : PCB material: high quality FR-4 material : Number of PCB layers: 2 layers : PCB thickness: 1.6mm : Board size: 7.8 x 6.3 x1 cm The ESP32S DevKit V1-3 comes with everything you need to get started: Scope of delivery : - 1 x ESP32S DevKit V1-3 38Pin - 1 x antenna - 1 x breakout board for pin extension

Read more less

Das ESP32-Entwicklungsplatine, der Standard- bis 7-Zoll-  Bildschirm und SD Card unterstützen das automatische Herunter laden mit einer Taste, bieten lvgl-Demo und Arduino-Beispiele Parameter: Verwenden Low-Power-Dual-Core-32-Bit-CPU, die als Anwendungs prozessor verwendet werden kann. Die Haupt frequenz beträgt bis zu 240MHz und die Rechen leistung beträgt bis zu dmips Eingebaute 520 kb sram Arbeitsspannung 4,75-5,25 V Spiflash Standard 32mbit RAM intern 520kb Wi-Fi 802,11 b/g/n/e/i Bluetooth Bluetooth 4,2 br/edr und ble Standard Unterstützung schnitts telle (2mbps) uart, spi, i2c, pwm Unterstützung tf karte, maximale unterstützung 4g Io port 9 Standard einstellung für serielle Port rate 115200bps Spektrum bereich 2483,5 ~ MHz Antennen form an Bord der Leiterplatte antenne, 2dbi gewinnen Bild Ausgabe format: JPEG (nur ov2640 Unterstützung), BMP, Graustufen Verpackungs methode dip-16 Sende leistung 802,11 b: 17 ± 2dbm (@ 11mbps) 802,11g: 14 ± 2dbm (@ 54mbps) 802,11 n: 13 ± 2dbm (@ mcs7) Empfangende Empfindlichkeit cck, 1mbps:-90dbm Cck, 11mbps:-85dbm 6mbps (1/2bpsk): -88dbm 54mbps (3/464-qam): -70dbm Mcs7 (65 MBit/s, 72,2 MBit/s): -67dbm Strom verbrauch schalten Sie den Blitz aus: 180ma @ 5v Schalten Sie den Blitz ein und stellen Sie die Helligkeit auf das Maximum ein: 310ma @ 5v Tiefschlaf: Der niedrigste Strom verbrauch kann 6ma @ 5v erreichen Moderm-Schlaf: Der niedrigste kann 20ma @ 5v erreichen Licht-Schlaf: der niedrigste kann 6,7 ma @ 5v erreichen Sicherheit wpa/wpa2/WPA2-Enterprise/wps Arbeitstemperatur-20 ℃ ~ 70 ℃ Speicher umgebung-40 ℃ ~ 125 ℃, <90% rh Anwendung Home Smart Device Bild übertragung Drahtlose Überwachung Intelligente Landwirtschaft Qr drahtlose Erkennung Signal des drahtlosen Position ierungs systems andere iot Anwendungen Lieferumfang: 1 x  Display Modul Mit Kabel   Weitere Bilder

Read more less

OV5640 image sensor: Technical overview The OV5640 image sensor is a state-of-the-art solution for digital imaging applications, offering an impressive 5 million pixels. This high resolution enables the capture of clear and detailed images for applications in a variety of fields, such as surveillance, robotics, and mobile devices. Important functions With its low operating voltage, the OV5640 is particularly well-suited for embedded applications. This not only ensures low power consumption but also helps extend battery life in mobile devices. The sensor supports a field of view of up to 120 degrees, making it ideal for wide-angle shots. Control is via an SCCB bus, which allows for easy programming of all image processing functions. These include gamma curve adjustment, white balance, and saturation and chroma control. This ensures flexible image quality management and allows adaptation to the specific requirements of each application. Technical specifications - **Number of pixels:** 5 million pixels - **Operating voltage:** Low voltage, ideal for embedded applications - **Field of view:** 120 degrees - **Connector:** DVP - **Height:** 5.12 mm - **Lens size:** 1/4" - **Cable length:** 78 mm - **Distortion:** Less than 1% Additionally, the OV5640 can be used with various ESP modules. These modules are equipped with a dual-core 32-bit CPU, supporting frequencies up to 240 MHz and offering computing power up to 600 DMIPS. They also feature integrated functions such as UART, SPI, I2C, PWM, ADC, and DAC, making them a flexible choice for various image processing applications. With its unique sensor technology, the OV5640 significantly improves image quality by delivering clear and stable color images while minimizing distortion. This makes it an excellent choice for developers with high demands on image processing. Scope of delivery : 1 x piece ESP32Cam with the camera

Read more less

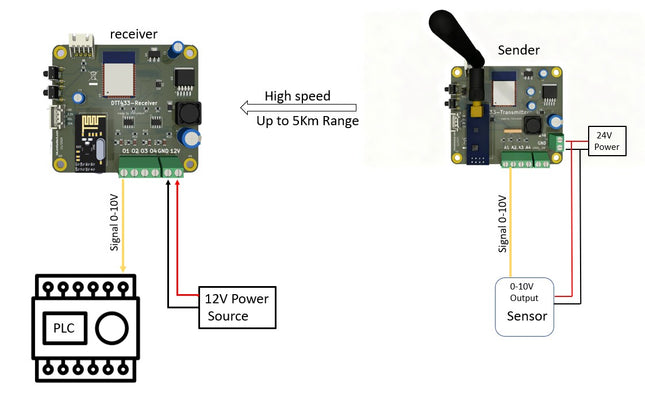

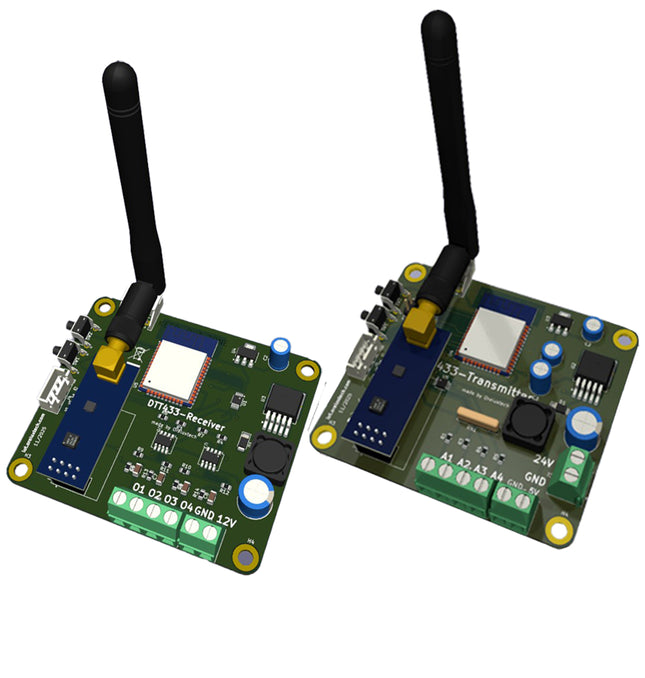

4 Kanäle 0–10V (TX ↔ RX) Bis 2 km Reichweite (freie Sicht) Ideal für Industrie, DIY, Gebäudeautomation, Retrofit Keine Software, einfache Konfiguration Versand aus DE, Rechnung mit MwSt Der DTT433-RF besteht aus zwei Einheiten: einem Sender (DTT433-TX) und einem Empfänger (DTT433-RX). Das System ermöglicht die kabellose Übertragung von bis zu vier analogen 0–10V-Signalen über eine Entfernung von bis zu 2.000 Metern – absolut zuverlässig, störungsarm und mit hoher Präzision. Durch die robuste 2,4-GHz-Funktechnologie (NRF24L01-Kompatibel) ist das Set ideal, wenn analoge Mess- oder Steuersignale über große Entfernungen, ohne Kabeltrassen oder in schwer zugänglichen Bereichen übertragen werden müssen. Jedes Adapter-Paar arbeitet über einen eigenen Funkkanal. Dadurch können bis zu 125 Paare gleichzeitig im selben Raum betrieben werden – ohne Interferenzen. Hauptmerkmale Kabellose Übertragung von 4 Kanälen (0–10V) Sende- und Empfangssignal 1:1 identisch Reichweite bis 2 km (mit E01-2G4M27D Antenne) Reichweite bis 1 km (mit NRF24L01+PA+LNA -Antenne) Reichweite bis 500m (mit Standard-NRF24L01-Antenne) Extrem hohe Genauigkeit: 0,001 V Industrietauglicher Temperaturbereich −30°C bis +70°C SMA-K Antennenanschluss Störsichere 2,4–2,525 GHz Funkübertragung Typische Anwendungen Kabellose Verbindung von Sensoren und Messsystemen Erfassung von analogen Signalen über große Distanz Übertragung von Sensordaten aus schwer zugänglichen Bereichen, z. B.– Kellerräume– Hallen– Außenbereiche– zwischen Gebäuden Mobile oder temporäre Messaufbauten Prozessautomatisierung ohne zusätzliche Leitungen Technische Details – Übersicht (Sender + Empfänger) Allgemeine Funktechnik (je nach Antennen-Variante) E01-2G4M27D Hochleistungsantenne (bis 2 km) Arbeitsfrequenz: 2400–2525 MHz Sendeleistung: 5 bis 20 dBm (200 mW) Empfangsempfindlichkeit: –99 dBm Luftdatenrate: 250 kbps (Standard), bis 2 Mbit/s Reichweite: bis 2000 m (freie Sicht) Anschluss: SMA-K E01-ML01DP5  Standardantenne (bis 1 km)   Arbeitsfrequenz: 2400–2525 MHz Luftdatenrate: 250 kbps (Standard) Reichweite: bis 1000 m (freie Sicht) Anschluss: SMA-K (Herstellerangaben zur Sendeleistung und Empfindlichkeit variieren – typ. 0 dBm / –85 dBm) NRF24L01 Standardantenne (bis 500 m)   Arbeitsfrequenz: 2400–2525 MHz Luftdatenrate: 250 kbps (Standard) Reichweite: bis 500 m (freie Sicht) Anschluss: SMA-K (Herstellerangaben zur Sendeleistung und Empfindlichkeit variieren – typ. 0 dBm / –85 dBm) Sender – DTT433-TX Parameter Wert Versorgungsspannung 0–24 V DC Eingangssignal 0–10 V analog Anzahl Kanäle 4 Genauigkeit 0,001 V Temperaturbereich −30°C … +70°C Abmessungen 70 × 80 × 20 mm Antennenvarianten E01-2G4M27D oder NRF24L01 Max. Reichweite 2000 m / 1000 m /500 m (Freie Luft) Arbeitsfrequenz 2400–2525 MHz Datenrate 250 kbps (Standard) Sendeleistung   Siehe Antenne Empfangsempfindlichkeit: –99 dBm Empfänger – DTT433-RX Parameter Wert Versorgungsspannung 12 V DC  Ausgangssignal 0–10 V analog (identisch zum Sender) Anzahl Kanäle 4 Genauigkeit 0,001 V Temperaturbereich −30°C … +70°C Abmessungen 70 × 80 × 20 mm Antennenvarianten E01-2G4M27D oder NRF24L01 Max. Reichweite 2000 m / 1000 m / 500 m (Freie Luft) Arbeitsfrequenz 2400–2525 MHz Datenrate 250 kbps (Standard) Sendeleistung    Siehe Antenne Empfangsempfindlichkeit:  –99 dBm Lieferumfang 1× DTT433-TX Sender (4-Kanal 0–10V Eingang) 1× DTT433-RX Empfänger (4-Kanal 0–10V Ausgang) 1× Antenne (je nach Auswahl: E01-2G4M27D oder E01-ML01DP5  oder NRF24L01) Anschlussklemmen / Terminalblöcke Bedienanleitung Optional anpassbar Weitere Antennentypen Mehrere gleichzeitig betreibbare Paare (bis 125) Gehäusefarben oder Industriegehäuse Vorteile Einfacher Einbau & zuverlässige Performance Sauberes Design, kompatibel mit gängigen Setups Schneller Support & Ersatzteilservice durch Oreluxtech

Read more less

Dieses DC-Batteriespannungs-Überwachungsmodul dient zur automatischen Überwachung, Steuerung und Absicherung von Batterien im Spannungsbereich von 0 bis 99,9 V.Es eignet sich für Blei-Säure-, Lithium-, LiFePO₄- und andere DC-Batteriesysteme. Das Modul schützt Batterien zuverlässig vor Überladung, Tiefentladung, Über- und Unterspannung und steuert Lade- oder Lastkreise über ein integriertes 12A-Relais. ⭐ Hauptfunktionen ✔ Spannungsüberwachung von 0–99,9 V ✔ Lade- und Entladeschutz ✔ Über- & Unterspannungsschutz ✔ Mehrere Betriebsmodi (F1–F8) ✔ Einstellbare obere & untere Grenzspannung ✔ Relaisausgang bis 12 A ✔ Digitale Spannungsanzeige ✔ Display abschaltbar (Energiesparmodus) ⚙️ Technische Daten Parameter Wert Versorgungsspannung DC 12 V Erfassungsbereich 0 – 99,9 V Startspannung 0,1 V Relaiskontakt max. 12 A Messgenauigkeit 0,1 V Batterietypen Blei-Säure, Lithium, LiFePO₄ Anzeige Digitales LED-Display Schutzfunktionen Über-/Unterspannung Stromsparmodus Display ein/aus schaltbar 🔧 Einstellung der Grenzwerte (V1 / V2) SET-Taste einmal drücken → Anzeige „F1“ SET-Taste erneut drücken → Untere Grenzspannung V1 blinkt Mit + / − einstellen SET-Taste erneut drücken → Obere Grenzspannung V2 blinkt Mit + / − einstellen ⚠️ V1 muss kleiner als V2 sein (sonst Anzeige „Err“) SET-Taste erneut drücken → Werte speichern & zurückkehren 💡 Display ausschalten: − Taste 3 Sekunden gedrückt halten (erneut 3 Sek. = EIN) 🧠 Funktionsmodi (F1 – F8) Modus Funktion F1 Ladeüberwachung (Relais EIN < V1, AUS > V2) F2 Entladeüberwachung (Relais EIN > V2, AUS < V1) F3 Relais AUS im Bereich V1–V2 F4 Relais EIN im Bereich V1–V2 F5 Festpunktüberwachung (Relais EIN > V1) F6 Selbsthaltender Festpunktmodus F7 Impulsmodus (Relaisimpuls bei Erreichen von V1 ±0,1 V) F8 Spannungs-Kalibrierung (±5,0 V) 👉 Funktionsauswahl: SET gedrückt halten → „F1“ blinkt Mit + / − gewünschten Modus wählen SET bestätigen 🛡️ Schutz & Sicherheit Schutz vor Überladung & Tiefentladung Relais trennt automatisch bei Grenzwertüberschreitung Geeignet für Dauerbetrieb Verpolung & Kurzschluss vermeiden 🧠 Typische Anwendungen Batterie-Ladeüberwachung Solar- & Inselanlagen 12V / 24V / 48V Batteriesysteme Wohnmobil, Boot, Off-Grid DIY-Energiespeicher Industrie- & Automationsprojekte 📦 Lieferumfang   1 × Batteriespannungs-Überwachungsmodul mit Relais

Read more less

CN3791 MPPT Solar-Panel Laderegler Bord 3,7 V 4,2 V 2A 1 Zelle Lithium-Batterie Lademodul 6V 9V 12V 2-Pin JST Stecker  Feature: Diese ist eine maximale power point tracking (MPPT) solar Ladegerät für single-cell LiPo Batterien.    Das MPPT Solar Ladegerät wird entwickelt, um die maximale Leistung aus dem Solarpanel zu nutzen und die LiPo-Batterie effizient aufzuladen. Durch den Einsatz einer CN3791 Stromverfolgungsladeschaltung und vorgefertigten Anschlüssen ist das Setup einfach und erfordert lediglich das Anschließen des Solarpanels und der Batterie. Die Einstellung der Haltespannung für das MPPT erfolgt bereits standardmäßig und es stehen Varianten mit unterschiedlichen Eingangsspannungen zur Verfügung, um den Anforderungen verschiedener Solarpaneltypen gerecht zu werden. Beschreibung:  Erhaltungsladeschaltung von tief entladene Batterien Automatische aufladen Ladung Status und Ladung ende Status anzeige Soft Start Batterie Überspannung Schutz Solar-Panel Maximum power point Tracking Komplette Ladung Management für single-cell lithium-batterien  Parameter:  Eingangs spannung: wählen sie die entsprechende modul nach die nennspannung der solar panel (6V/9V/12V) Ausgang spannung: nenn 3,7 V volle ladung spannung 4,2 V lithium-batterie Interface: 2-pin JST anschlüsse (oder PH2.0) Max ladestrom: 2A PWM schalt frequenz: 300KHz Ladespannung: 4,2 V ± 1% Arbeits umgebung temperatur: -40 ° C bis + 85 ° C Größe: 45X2 0X 9,5mm      Paket enthalten: 1 × CN3791 MPPT Solar Panel Regler Modul

Read more less

Das Digit4 Analog Input Modul wurde speziell für präzise Spannungsmessungen und einfache Integration in Smart-Home-Systeme entwickelt.Mit vier analogen Eingängen (0–25V DC), einer 16-Bit Auflösung und der vorinstallierten Tasmota-Firmware liefert es exakte Messdaten in Echtzeit – perfekt für Projekte in der Hausautomation, Energieüberwachung oder Sensorintegration. ⚙️ Technische Daten Parameter Beschreibung Modell Digit4 Analog Input Modul Kanäle 4 analoge Eingänge Messbereich DC 0–25V (max. 30V toleriert) Signalauflösung 16 Bit Board ESP01S Firmware Tasmota (vorinstalliert) Kommunikation WLAN / Wi-Fi Betriebsspannung DC 9–12V Abmessungen 35 × 30 × 20 mm Kompatibilität Home Assistant, MQTT, Node-RED, IoT-Plattformen 🌍 Funktionen & Vorteile 📡 Wi-Fi-Übertragung in Echtzeit – drahtlose Spannungsmessung direkt im Smart-Home-System 🧠 Tasmota vorinstalliert – sofort einsatzbereit mit Home Assistant & MQTT 🎯 Hohe Präzision (16 Bit ADC) – zuverlässige Signalverarbeitung auch bei kleinen Spannungen ⚙️ 4 unabhängige Kanäle (0–25V) – ideal für Solar-, Batterie- oder Sensorsignale 💻 Kompakt & platzsparend – einfache Integration in bestehende Installationen 🔧 Offene Plattform – ideal für DIY-, Maker- und IoT-Projekte 🔋 Anwendungsbereiche ☀️ Solarüberwachung: Exakte Messung der Spannung Ihrer Solarpanels (bis 25V DC) 🔋 Batterie-Monitoring: Überwachen Sie den Ladezustand Ihrer Akkus und Netzteile 🌡️ Sensorerfassung: Kompatibel mit analogen Sensoren (z. B. Spannungsteiler, Wandler, Drucksensoren) 🏠 Smart Home Integration: Direkt an Home Assistant oder Tasmota-Systeme anschließbar ⚙️ Industrielle Anwendungen: Spannungsanalyse und Prozessüberwachung in Steuerungsumgebungen 🧠 Besonderheiten ✔ Wi-Fi-Datenübertragung mit Tasmota✔ 4 unabhängige Eingangskanäle✔ Hohe Auflösung (16 Bit) für präzise Spannungsmessungen✔ Einfache Integration in Home Assistant, Node-RED oder MQTT✔ Kompakte Bauform (nur 35×30×20 mm)✔ Inklusive Tutorials & Schaltplänen 📦 Lieferumfang 1 × Digit4 Analog Input Modul (4-Kanal, 0–25V) ESP01S Tasmota vorinstalliert 1 × Anschlussplan / Quick Start Guide 🔎 Kurzbeschreibung ✔ 4-Kanal Analog Input Modul (0–25V DC)✔ 16-Bit Auflösung, ESP01S, Tasmota vorinstalliert✔ Wi-Fi & Home Assistant Integration✔ Ideal für Solar-, Batterie- & Sensormonitoring✔ Plug & Play – direkt einsatzbereit

Read more less

Dieses vielseitige PWM / Frequenz ↔ Spannung Konverter Modul ermöglicht die präzise Umwandlung von PWM- oder Frequenzsignalen in eine analoge 0–10V Spannung sowie umgekehrt. Ideal für die Integration zwischen Mikrocontrollern (Arduino, ESP32) und Industriesystemen (SPS / PLC), die analoge 0–10V Signale benötigen. Dank Optokoppler-Isolation bietet das Modul eine hohe Störsicherheit und ist perfekt geeignet für Automatisierung, Steuerungstechnik und industrielle Anwendungen. ⚙️ Technische Daten 🔹 Frequenz → Spannung (F/V) Betriebsspannung: 13,5 – 30V Eingangsfrequenz: 0 – 1 kHz Ausgangsspannung: 0 – 10V (einstellbar) Eingangssignal: 5V / 12V / 24V kompatibel Reaktionszeit: ca. 0,3 – 0,5 Sekunden Kalibrierung: über Potentiometer 🔹 Spannung → Frequenz (V/F) Betriebsspannung: 13,5 – 30V Eingangsspannung: 0 – 10V Ausgangsfrequenz: 0 – 10 kHz Ausgang: Impulssignal (für Treiber / SPS geeignet) Kalibrierung: über Potentiometer 🚀 Vorteile Wandelt PWM/Frequenz in 0–10V (Industrie-Standard) Auch umgekehrt nutzbar (0–10V → Frequenz) Optokoppler für hohe Entstörung Kompatibel mit SPS, PLC und Mikrocontrollern Einstellbare Kennlinie für präzise Anpassung Robuste und vielseitige Lösung für Automatisierung 🎯 Einsatzbereiche Industrieautomation & SPS Steuerung Drehzahlregelung & Motorsteuerung Signalumwandlung für Sensoren Arduino / ESP32 Projekte CNC, Maschinenbau & Steuerungstechnik 🔌 Hinweise Jumper korrekt setzen (je nach Betriebsmodus) Eingangssignal sollte stabil ≥ 0,5 Sekunden anliegen Für PLC (NPN) ist gemeinsame Masse erforderlich Bei Verwendung mit Treibern ggf. Vorwiderstand einsetzen 📦 Lieferumfang 1 × PWM / Frequenz zu Spannung Konverter Modul

Read more less

Das LM2596 Multi-Ausgangs-Netzteilmodul ist ein leistungsstarker, hocheffizienter Step-Down-Spannungsregler, ideal für Labor, Entwicklung, Modellbau, Industrieprojekte und Lernanwendungen.Es kombiniert vier unabhängige DC-Abwärtsregler in einem einzigen Modul und liefert gleichzeitig stabile Ausgänge von 3.3V, 5V, 12V und einem einstellbaren ADJ-Ausgang. ✔ 4 Spannungen gleichzeitig✔ Bis 3A pro Kanal✔ Perfekt für Arduino & IoT✔ Stabil & effizient   Das Modul verwendet hochwertige Komponenten wie SMD-Aluminiumkondensatoren und leistungsstarke Hoch-Q-Induktivitäten, um eine stabile, rauscharme Spannung zu gewährleisten.Die Rückseite ist zur besseren Wärmeableitung ausgespart, was den Dauerbetrieb bei hoher Last erleichtert. Ideal geeignet für Schülerprojekte, Industrieautomation, LED-Beleuchtung, Kommunikationsgeräte, IoT-Systeme und allgemeine Spannungsversorgung. ⭐ Hauptmerkmale 🔌 4 Ausgänge gleichzeitig nutzbar: 3.3V, 5V, 12V & ADJ ⚡ Bis zu 3A pro Kanal (gesamt max. 5A) 🔄 Hohe Effizienz bis zu 85 % 🔇 Niedriges Rauschen, geringer Ripple 🧊 Optimierte Wärmeableitung durch Belüftungsöffnungen 🔧 Weitbereichseingang: 5–40V DC 🛡️ Eingebaute Verpolungsschutz-Schaltung 📘 Perfekt für Maker, Schulen & Industrieanwendungen 📊 Technische Daten Parameter Wert Modell LM2596 Multi-Channel Power Supply Typ DC-DC Step-Down (Buck) Schaltregler Eingangsspannung 5–40V DC Ausgänge 3.3V, 5V, 12V, ADJ (einstellbar) Max. Ausgangsstrom pro Kanal 3A Max. Gesamtstrom 5A Ausgangsleistung 9.9W (3.3V), 15W (5V), 36W (12V), 36W (ADJ) Wirkungsgrad bis zu 85 % Schaltfrequenz 150 kHz Ruhestrom 26 mA Schutzfunktionen Reverse-Polarity-Schutz Besondere Eigenschaften Niedriges Ripple, Status-LEDs, Schraubklemmen, Montagebohrungen Anwendungen Industrieautomation, LED-Treiber, IoT, Mikrocontroller, Kommunikation, Lernprojekte Lieferumfang 1× LM2596 Multi-Channel Spannungsreglermodul

Read more less

Dieses 2-in-1 Arduino Nano V3.0 Set kombiniert ein kompaktes Microcontroller-Board mit einem praktischen Breakout Terminal Adapter, der das Arbeiten mit externen Komponenten deutlich erleichtert. Perfekt geeignet für Prototyping, DIY-Elektronik, IoT-Projekte und Mikrocontroller-Anwendungen, insbesondere wenn eine lötfreie Verbindung gewünscht ist. Der Adapter ermöglicht es, alle Pins des Nano bequem über Schraubklemmen zu nutzen – ideal für schnelle und saubere Verkabelung. ⚙️ Technische Details Arduino Nano V3.0: Mikrocontroller: ATmega328P Betriebsspannung: 5V USB Anschluss: Mini USB Treiber: CH340 Breakout Terminal Adapter: Kompatibel mit Arduino Nano V3.0 Schraubklemmen für einfache Verdrahtung Beschriftete Pins für schnellen Anschluss Kein Löten erforderlich Größe Adapter: ca. 56 × 42 × 13 mm 🚀 Vorteile Plug & Play – sofort einsatzbereit Kein Löten notwendig Ideal für Einsteiger & Profis Saubere und stabile Verkabelung Perfekt für Prototyping & Tests 🎯 Einsatzbereiche Arduino Projekte & DIY Elektronik Smart Home Anwendungen Sensor- & Aktorsteuerung Robotik & Automatisierung Lernprojekte & Schulungen 🔄 Varianten Mit Arduino Nano + Breakout Board (komplettes Set) Nur Breakout Board (ohne Nano) 🔌 Hinweise Kompatibel mit Nano V3.0 und älteren Versionen Bei älteren Versionen: A0–A7 ggf. gespiegelt (beachten) CH340 Treiber erforderlich (für Verbindung zum PC) 📦 Lieferumfang Variante 1: 1 × Arduino Nano V3.0 1 × Breakout Terminal Adapter Variante 2: 1 × Breakout Terminal Adapter

Read more less

✔ Für 4-Pin und 3 Pin PWM Lüfter✔ 22kHz leise Regelung✔ 8–24V kompatibel✔ Mit Ein/Aus Schalter   Dieser kompakte PWM Drehzahlregler für bürstenlose DC-Lüfter und Motoren ermöglicht eine präzise und leise Steuerung von 4-Pin PWM Lüftern (z. B. PC/CPU Fans). Mit einem breiten Eingangsspannungsbereich von 8–24V, einer hohen PWM-Frequenz von 22 kHz und integriertem Ein-/Aus-Schalter eignet sich das Modul perfekt für DIY-Projekte, Kühlungssysteme und Elektronik-Anwendungen. Die Drehzahl wird stufenlos über PWM geregelt – für optimale Leistung bei minimaler Geräuschentwicklung. 📊 Technische Daten Eigenschaft Wert Betriebsspannung DC 8 – 24V Nennstrom 5A Leistung 60W (12V) / 120W (24V) PWM Duty Cycle 0 – 100 % (konfigurierbar) PWM Frequenz 22 kHz Ruhestrom ca. 20 mA Standby 0 mA (ausgeschaltet) Signaltyp PWM (5V Rechtecksignal) 🔌 Anschluss & Schnittstellen Stromeingang: XH2.54 Anschluss Lüfteranschluss: 4-Pin (2510-4P) Klemmenblock: zusätzlicher Anschluss möglich Ein/Aus-Schalter: integriert ⚙️ Funktionen PWM Drehzahlregelung (stufenlos) Ein-/Aus-Schalter integriert Unterstützt 4-Pin PWM Lüfter Optional umkehrbares PWM Signal Einstellbarer PWM Bereich (0–100 %) 🔄 PWM Optionen (per Lötpad) Option Funktion Standard 17 % – 100 % (Startschutz) 0% Modus 0 % – 100 % (volle Kontrolle) Reverse PWM Umgekehrtes Signal (für spezielle Lüfter) 🚀 Vorteile Leiser Betrieb dank 22 kHz PWM Kompatibel mit PC-Lüftern (4-Pin) Kompakt & einfach zu integrieren Stabiler Betrieb bei hoher Last Ideal für DIY & Kühlprojekte 🎯 Einsatzbereiche PC / CPU Lüftersteuerung Server & Gehäusekühlung 3D Drucker Elektronik-Kühlung DIY Projekte ⚠️ Wichtige Hinweise Nur für 4-Pin PWM Lüfter geeignet Kein klassischer Motorregler für 2-Draht Motoren Spannung muss zum Lüfter passen 5A Maximalstrom beachten 📦 Lieferumfang 1 × PWM Lüfterregler Modul

Read more less

Das KT02 Schrittmotor-Test- und Steuerungsmodul ist ein kompaktes und leistungsfähiges Werkzeug zur Ansteuerung, Prüfung und Parametrierung von Schrittmotor-Treibern.Es erzeugt STEP-Impulse (Puls/Frequenz) sowie Richtungs-Signale (DIR) und eignet sich ideal zum Testen von Schrittmotoren, Endstufen und CNC-Treibern ohne Mikrocontroller. Dank stufenloser Frequenzregelung lassen sich Drehzahl und Laufruhe des Motors präzise einstellen. Das Modul ist perfekt für Labor, Werkstatt, Service, Entwicklung und DIY-Projekte. ⭐ Hauptmerkmale & Vorteile ✔ Erzeugt STEP- / Impuls- & PWM-Signale ✔ Stufenlose Frequenzregelung zur Drehzahlsteuerung ✔ Richtungsumschaltung (CW / CCW) ✔ Ideal als Schrittmotor-Tester ✔ Keine Programmierung erforderlich ✔ Kompatibel mit gängigen Stepper-Treibern (z. B. A4988, DRV8825, TB6600, DM542 usw.) ✔ Kompakte Bauform ✔ Sofort einsatzbereit – Plug & Play ✔ Geeignet für NEMA-Motoren & CNC-Anwendungen ⚙️ Funktionen Frequenzerzeugung:Erzeugt präzise Impulse zur Steuerung der Motordrehzahl PWM/STEP-Signal:Sauberes Rechtecksignal für externe Motortreiber Richtungssteuerung:Umschaltung der Drehrichtung per Schalter/Taste Motor-Testbetrieb:Ideal zum Prüfen von Motor, Treiber und Verkabelung 📊 Technische Daten Parameter Wert Produkttyp Schrittmotor Tester & PWM-Impuls-Generator Modell KT02 Signalarten STEP / PWM / DIR Frequenzregelung Stufenlos Steuerfunktionen Drehzahl & Richtung Anwendung Schrittmotor-Test & Steuerung Kompatible Treiber A4988, DRV8825, TB6600, DM542 u. a. Betrieb Standalone (kein MCU nötig) Bauform Mini / kompakt Montage Labor / Test / DIY (Hinweis: Das Modul steuert Treiber, nicht direkt den Motor.) 🔌 Typischer Anschluss STEP / PUL → Eingang des Motortreibers DIR → Richtungseingang des Treibers GND → Masse VCC → Versorgung des Moduls (je nach Version) 🧠 Typische Anwendungen   Test von Schrittmotor-Treibern CNC-Achsentests 3D-Drucker-Service Labor- & Entwicklungsarbeiten Ausbildung & Schulung DIY-Mechanik & Automation Fehlersuche in Motion-Systemen 📦 Lieferumfang 1× KT02 Mini Schrittmotor Tester & PWM-Generator Modul

Read more less

Dieses 4-Kanal I2C Relaismodul wurde speziell für Anwendungen entwickelt, bei denen wenige GPIO-Pins zur Verfügung stehen, aber viele Relais sicher und zuverlässig geschaltet werden müssen.Dank I²C-Kommunikation (IIC) lassen sich mit nur zwei Busleitungen (SDA/SCL) zahlreiche Relais ansteuern. Das Modul verwendet eine Optokoppler-Isolation, wodurch Steuerlogik und Lastseite galvanisch getrennt sind – ideal für Industrie-, Automatisierungs- und Smart-Home-Anwendungen. ⭐ Hauptmerkmale & Vorteile ✔ 4 Relaiskanäle auf einem Modul ✔ I²C / IIC Kommunikation – nur 2 Leitungen notwendig ✔ Optokoppler-Isolation für hohe Sicherheit & Störfestigkeit ✔ Relais bis 10A (ohmsche Last) ✔ Erweiterbar: bis zu 8 Module pro Bus ✔ Bis zu 32 Relais mit nur einem I²C-Bus steuerbar ✔ Adressierung über A0 / A1 / A2 Pins ✔ 3,3V-Logik kompatibel (separate 5V-Versorgung für Relais möglich) ✔ Kompaktes & robustes Design ✔ Ideal für Arduino, ESP32, ESP8266, Raspberry Pi, STM32 ⚙️ Technische Daten Parameter Wert Produkttyp 4-Kanal I2C Relais-Erweiterungsmodul Modell XL9535-K1V5 Kommunikation I²C / IIC Betriebsspannung DC 5V Logikspannung 3,3V oder 5V Relaiskanäle 4 Relais-Last (ohmsch) 10A Relais-Last (induktiv) 7A Relais-Kontakt NO / COM / NC Arbeitsstrom ca. 100 mA pro Relais Isolation Optokoppler-Isolation Adressierung A0 / A1 / A2 (8 Adressen) Max. Module pro Bus 8 Max. Relais pro Bus 32 (4×8) Steuerbereich Lastseite 0–220V Anschluss Relais KF301-5.08 Schraubklemmen Signalanschluss PH2.0-4P Abmessungen 64,4 × 81 × 20 mm 🔧 Erweiterbarkeit & Bus-Konzept Jedes Modul besitzt 3 Adressbits (A0, A1, A2) Dadurch sind 8 verschiedene I²C-Adressen möglich Pro I²C-Bus können 8 Module × 4 Relais = 32 Relais betrieben werden Ideal für Systeme mit vielen Aktoren und wenigen MCU-Pins 🧠 Typische Anwendungen Industrie- & Gebäudeautomation Smart-Home-Relaissteuerung Schaltschrank-Erweiterung Maschinen- & Anlagensteuerung Relaissteuerung mit Arduino / ESP32 Nachrüstung bestehender Systeme Steuerung von Lampen, Motoren, Ventilen, Heizungen 🛡️ Sicherheit & Stabilität Galvanische Trennung durch Optokoppler Reduzierte Störeinflüsse Sichere Trennung von Steuer- & Lastkreis Hohe Zuverlässigkeit im Dauerbetrieb 🔎 Kurzbeschreibung   ✔ 4-Kanal Relaismodul mit I2C✔ Optokoppler-isoliert✔ 10A Relaisleistung✔ Bis 32 Relais erweiterbar✔ Für Arduino, ESP32, Raspberry Pi 📦 Lieferumfang 1× 4-Kanal I2C Relais-Modul XL9535-K1V5 1× PH2.0-4P auf DuPont-Kabel

Read more less

Dieses Dual-Kanal WLAN-Relaismodul basiert auf dem ESP8266 (ESP-01 / ESP-01S) und ist speziell für Smart-Home- und IoT-Anwendungen entwickelt.Dank der vorinstallierten Tasmota-Firmware ist das Modul sofort einsatzbereit – kein Flashen, keine Vorkonfiguration nötig. Über WLAN lässt sich das Relais bequem per Smartphone, Webinterface, Home Assistant, MQTT oder anderen Smart-Home-Systemen steuern. Ideal für DIY-Projekte, Hausautomation, Licht- und Gerätesteuerung. ⭐ Hauptmerkmale ✔ Tasmota vorinstalliert – Plug & Play ✔ 2 unabhängige Relaiskanäle ✔ ESP8266 / ESP-01S WiFi-Modul ✔ DC 5V Betriebsspannung ✔ Relais-Status-LED & Reset-Taste ✔ Low-Level-Trigger (GPIO-Steuerung) ✔ Bis zu 100 m stabile WLAN-Reichweite (offene Umgebung) ✔ Kompatibel mit Home Assistant, MQTT, OpenHAB ✔ Geeignet für AC & DC Lasten ⚙️ Technische Daten Parameter Wert Produkttyp Dual-Channel Smart Relais Modul WLAN-Modul ESP8266 (ESP-01 / ESP-01S) Firmware Tasmota (vorinstalliert) Betriebsspannung DC 5V Steuerlogik Low-Level Trigger Relaiskanäle 2 Relais-Kontakt NO / COM Max. Last AC 10A / 250V AC Max. Last DC 10A / 30V DC Schaltzyklen >100.000 Kommunikation WLAN 2,4 GHz WLAN-Reichweite bis ca. 100 m (offene Umgebung) Anzeige Relais-Status-LED Bedienelemente Reset-Taste Platinen-Größe ca. 32,1 × 50,7 mm Gewicht ca. 30 g Material Metall + Kunststoff 🧠 Funktionen & Nutzung Schalten von Licht, Steckdosen, Pumpen, Lüftern, Magnetventilen Steuerung per Webinterface, Smartphone, Tablet Integration in Home Assistant über MQTT oder HTTP Lokale Steuerung ohne Cloud möglich Unterstützt Automationen, Zeitpläne & Szenen 🔧 Besonderheiten Kein zusätzliches Flashen erforderlich Direkt einsatzbereit nach dem Einschalten Unterstützt Open-Source-Firmware (Tasmota) Sehr geringer Stromverbrauch Ideal für Smart-Home-Nachrüstung 🏠 Typische Anwendungen   Smart-Home Lichtsteuerung Steckdosen & Geräte schalten IoT-Projekte & DIY-Automation Garagentore, Pumpen, Ventile Zeit- & Szenensteuerung 📦 Lieferumfang 1 × ESP8266 / ESP-01S Dual-Channel Smart Relais Modul (Tasmota vorinstalliert) 🔎 Kurzbeschreibung ✔ Dual-Relais WLAN-Modul✔ ESP8266 / ESP-01S✔ Tasmota vorinstalliert✔ 5V Betrieb✔ 10A Relais✔ Smart-Home & IoT geeignet

Read more less

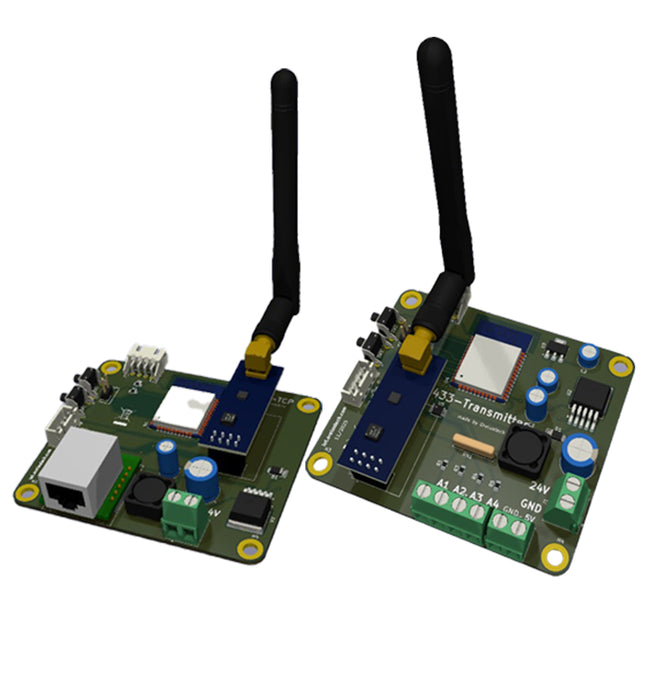

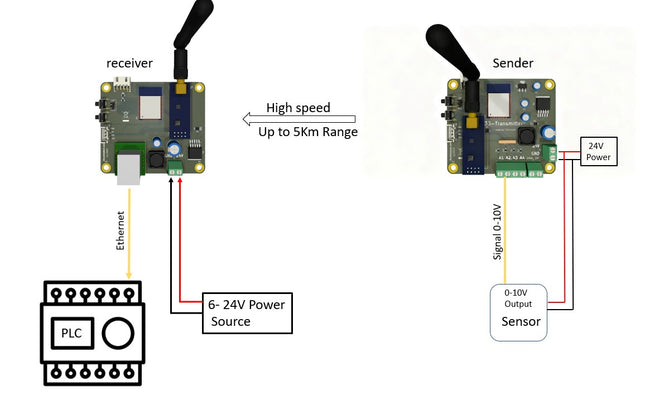

Der DTT433-RF-TCP ist ein industrietaugliches Funk-Übertragungssystem für analoge 0–10 V Signale, bestehend aus einem Sender (DTT433-TX) und einem Empfänger (DTT433-TCP).Er ermöglicht die kabellose Übertragung von bis zu vier analogen Kanälen über große Distanzen von bis zu 2.500 m (abhängig von der Antenne) – präzise, störungsarm und zuverlässig. Der Empfänger stellt die Messwerte direkt über Modbus TCP (Ethernet) bereit und eignet sich ideal für SPS-Systeme, Industrie-PCs, Raspberry Pi, SCADA- und IoT-Anwendungen. ⭐ Hauptmerkmale ✔ 4-Kanal-Übertragung von 0–10 V Analogsignalen ✔ Kabellos bis 2,5 km Reichweite (freie Sicht, je nach Antenne) ✔ Modbus TCP (Ethernet) für SPS, IPC, SCADA & IoT ✔ Hohe Auflösung & Genauigkeit: 0,001 V ✔ Mehrkanalfähig: bis zu 25 Funk-Paare parallel ohne Interferenzen ✔ Empfänger kann mehrere Sender verwalten (Standard 5, erweiterbar) ✔ Industrie-Temperaturbereich: −30 °C bis +70 °C ✔ Webinterface über IP-Adresse ✔ SMA-K Antennenanschluss 🏭 Typische Anwendungen Industrieautomation & Prozesssteuerung Gebäude- & Energietechnik Maschinen- und Anlagenüberwachung Mobile oder temporäre Messsysteme Nachrüstung bestehender Anlagen ohne neue Kabel Sensoranbindung in schwer zugänglichen Bereichen(Keller, Hallen, Außenbereiche, Gebäude-zu-Gebäude) 🌐 Netzwerk & Kommunikation (Empfänger) Merkmal Wert Ethernet-Chip   Protokoll Modbus TCP IP-Modus DHCP oder statisch Webinterface Zugriff über IP-Adresse Multi-Sender-Support Standard bis 5 TX (erweiterbar) Geräte im Funknetz bis zu 25 Paare Datenhaltung Letzte Werte optional speicherbar 📶 Reichweite nach Antennentyp E01-2G4M27D (High-Power): bis 2,5 km NRF24L01+PA+LNA: bis 1 km NRF24L01 Standard: bis 100 m (jeweils bei freier Sicht) 🔧 Funktechnik – Allgemein Frequenzbereich: 2400–2525 MHz Datenrate: 250 kbps (Standard), bis 2 Mbit/s Empfangsempfindlichkeit: –99 dBm Störsichere ISM-Band-Übertragung Jeder Funk-Paar arbeitet auf eigenem Kanal 📥 Sender – DTT433-TX (4-Kanal Analog) Parameter Wert Versorgung 0–24 V DC Eingangssignal 0–10 V analog Kanäle 4 Genauigkeit 0,001 V Temperaturbereich −30 °C … +70 °C Abmessungen 70 × 80 × 20 mm Funkfrequenz 2400–2525 MHz Antennen E01-2G4M27D / NRF24L01 Max. Reichweite 2.5 km / 1 km / 100 m Anschluss Schraubklemmen 📤 Empfänger – DTT433-TCP (Ethernet / Modbus TCP)   Parameter Wert Versorgung 6–24 V DC Ausgang Modbus TCP (Ethernet) Max. Geräte bis 25 Temperaturbereich −30 °C … +70 °C Abmessungen 70 × 80 × 20 mm Funkfrequenz 2400–2525 MHz Antennen E01-2G4M27D / NRF24L01 Netzwerk RJ45 Ethernet 📦 Lieferumfang 1× DTT433-TX Sender (4-Kanal 0–10 V) 1× DTT433-TCP Empfänger (Modbus TCP) 1× Antenne (je nach Auswahl) Anschlussklemmen / Terminalblöcke Bedienanleitung ⚙️ Optional & Anpassbar Weitere Antennentypen Mehrere gleichzeitig betriebene Funk-Paare Industrie- oder Sondergehäuse Erweiterte Sender-Anzahl pro Empfänger Kundenspezifische Konfiguration ✅ Vorteile Kein Verlegen von Signalkabeln nötig Sehr hohe Messgenauigkeit Schnelle Integration in bestehende Systeme Zuverlässige Funktechnik für Industrieeinsatz Support & Ersatzteilservice durch OreluxTEC

Read more less

V3.0 Auto Touch Bed Leveling Sensor 3D Smart BL Touch Probe Satz für 3D-Drucker Beschreibung Der 3D Touch Auto Bed Leveling Sensor V3.0 ist ein hochpräziser automatischer Nivelliersensor für 3D-Drucker.Er nutzt den Hall-Effekt, um die Höhe der Z-Achse exakt zu erfassen und das Druckbett automatisch auszugleichen – selbst bei Unebenheiten.So wird die Druckhaftung verbessert, Fehldrucke werden reduziert, und die Druckqualität insgesamt deutlich gesteigert. Der Sensor lässt sich einfach montieren und ist kompatibel mit den meisten gängigen 3D-Druckern und Mainboards.Ideal für alle, die Wert auf Präzision, Stabilität und einfache Handhabung legen. Technische Daten Modell: 3D Touch V3.0 Spannung: 5 V DC Betriebsstrom: 15 mA Maximaler Spitzenstrom: 300 mA Material: PC (Polycarbonat), transluzent weiß Kabellängen: 200 mm (kurz) / 1000 mm (lang) Kompatibilität: BLTouch-kompatible Steuerungen Pinbelegung 3-Pin Anschluss: Grün: GND (Masse) Rot: +5 V Orange: Signal 2-Pin Anschluss: Schwarz: GND (Masse) Weiß: Zmin (Endstop Signal) Eigenschaften & Vorteile Automatische und präzise Bettnivellierung Kompatibel mit vielen 3D-Druckern und Mainboards Verbesserte Druckhaftung und gleichmäßige Schichthöhe Nutzung des Hall-Effekts für exakte Z-Achsen-Messung Einfache Plug-&-Play-Installation Hohe Wiederholgenauigkeit und Zuverlässigkeit Lieferumfang 1 × Auto Touch Sensor (V3.0) 1 × 200 mm Kabelsatz 1 × 1000 mm Kabelsatz 1 × Satz Terminal 2 × M3 Schrauben & Muttern 1 × XH2.54 2-Pin Klemme 1 × XH2.54 3-Pin Klemme Anwendungsbereiche Perfekt geeignet für: 3D-Drucker (Ender, Anycubic, Creality, Prusa etc.) Upgrades und Modifikationen Automatische Kalibrierung von Druckbetten DIY- und Profi-Projekte im 3D-Druck-Bereich

Read more less

3D-Drucker Dual Stepper Motor Treiber Expansion Board Kompatibel mit A4988 & DRV8825 – Präzise Steuerung für Schrittmotoren Das Dual Stepper Motor Treiber Expansion Board ist die perfekte Erweiterung für 3D-Drucker und CNC-Anwendungen. Es ermöglicht die präzise Ansteuerung von zwei Schrittmotoren und ist mit gängigen Treibermodulen wie A4988 und DRV8825 kompatibel. Dank kompakter Bauweise und einfacher Montage ist das Board ideal für den zuverlässigen Betrieb von Extrudern, Achsen oder anderen Schrittmotor-basierten Systemen. ✅ Eigenschaften Größe: Single: 42 × 42 × 15 mm Dual: 60 × 42 × 15 mm Montagebohrung: Ø 3 mm (einfache Befestigung) Logikspannung: 5 V / 3,3 V Eingangsspannung: 12–30 V Kompatibel mit Treibern: A4988, DRV8825 Anschlüsse: Richtung, Enable, Geschwindigkeit Hinweis: Richtige Ausrichtung des Treibermoduls ist entscheidend, da sonst Überhitzung oder Defekte auftreten können Lieferumfang 1 × Dual Stepper Motor Treiber Expansion Board (ohne Treiber-Module)

Read more less

Bitte verwenden Sie die Schaltung (Bild) unten  👇Technische Parameter Anzeige: 0.28 "LED-Nummer Arbeitsspannung: DC 8 ~ 24V Messspannung: DC 0.000 ~ 100,0 V Messstrom: DC 0.000 ~ 9,999 a Messleistung: DC 0,000 W ~ 1000W Bild wiederhol Frequenz: ≥ 300ms/Zeit Messgenauigkeit: 1% (± 1 Bit) Arbeitsstrom: <30ma Arbeitstemperatur: -10 bis 65 ° c Betriebsfeuchtigkeit: 10 bis 80% (nicht kondensierend) Produkt Größe: 79,3mm x 42,25x24,38mm Befestigungsloch: 72,0mm x 39,0mm Produkt Gewicht: 38g   Lieferumfang: 1 x  Modul   Weitere Bilder

Read more less

Messbereich: Gleichzeitige Anzeige von Spannung und Strom Spannungsmessbereich: DC 0–100 V Strommessbereich: 0–10 A Leistungsmessbereich: 0–1000 W Spannungsfehlerbereich: ±1 % (einstellbar) Stromfehlerbereich: ±1 % (einstellbar) Leistungsfehlerbereich: ±1 % (einstellbar) Aktualisierungsrate: 300 ms/Times Anzeigemethode HTN LCD: 3 Reihen mit 3 Ziffern Angepasst oder nicht: JA Versorgungsspannung: DC 6–12 V. Arbeiten Strom: <15 mA Arbeitstemperatur: -10 bis +60° Lieferumfang: 1 x  Stück
