Description

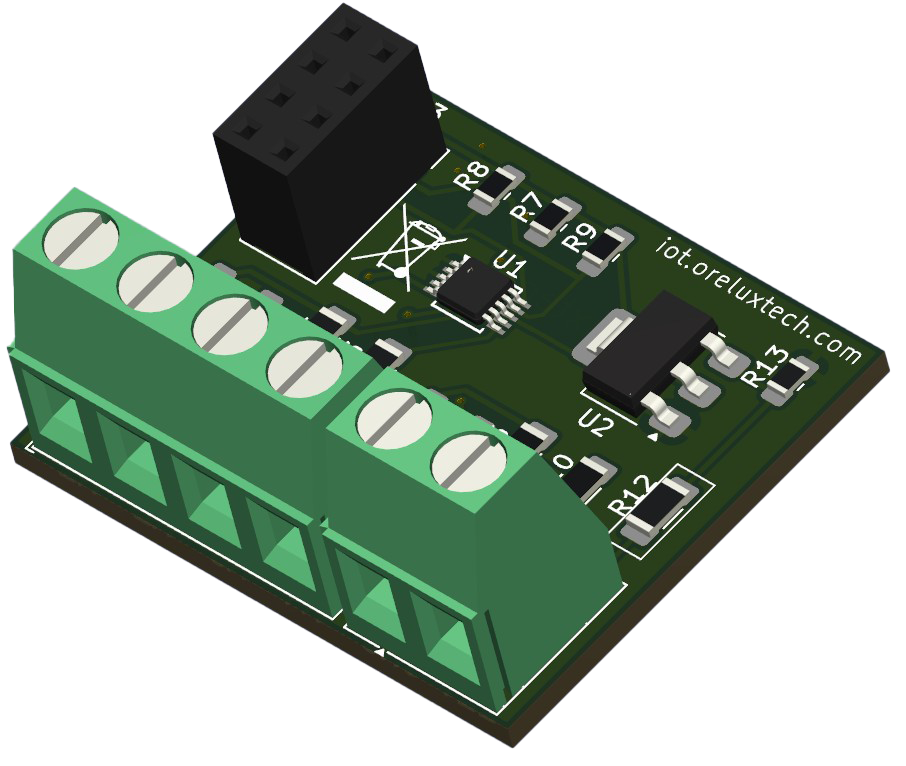

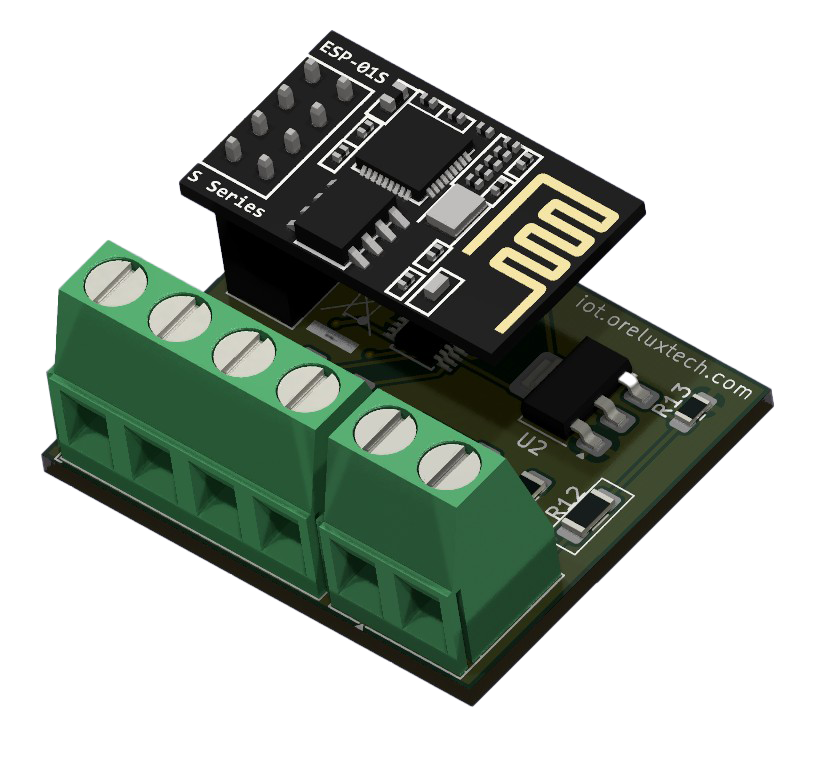

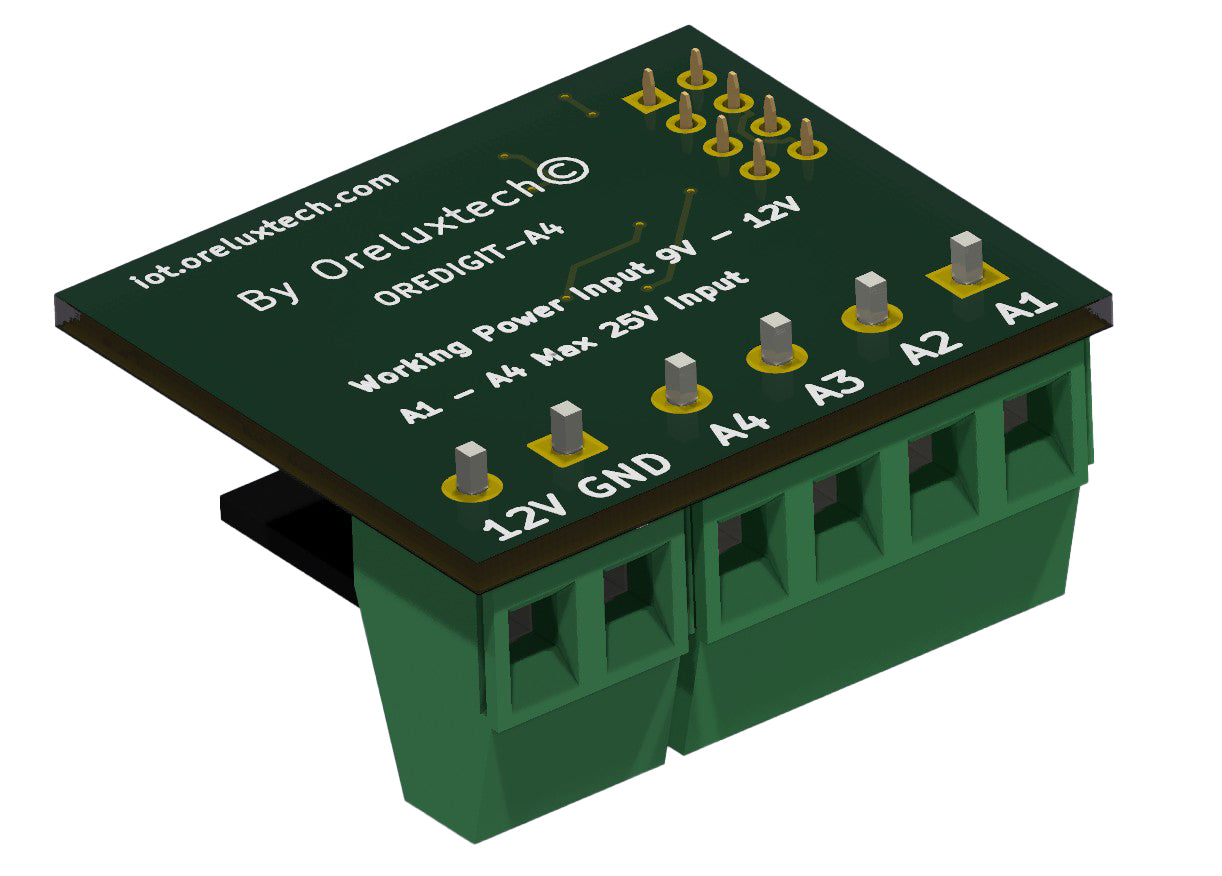

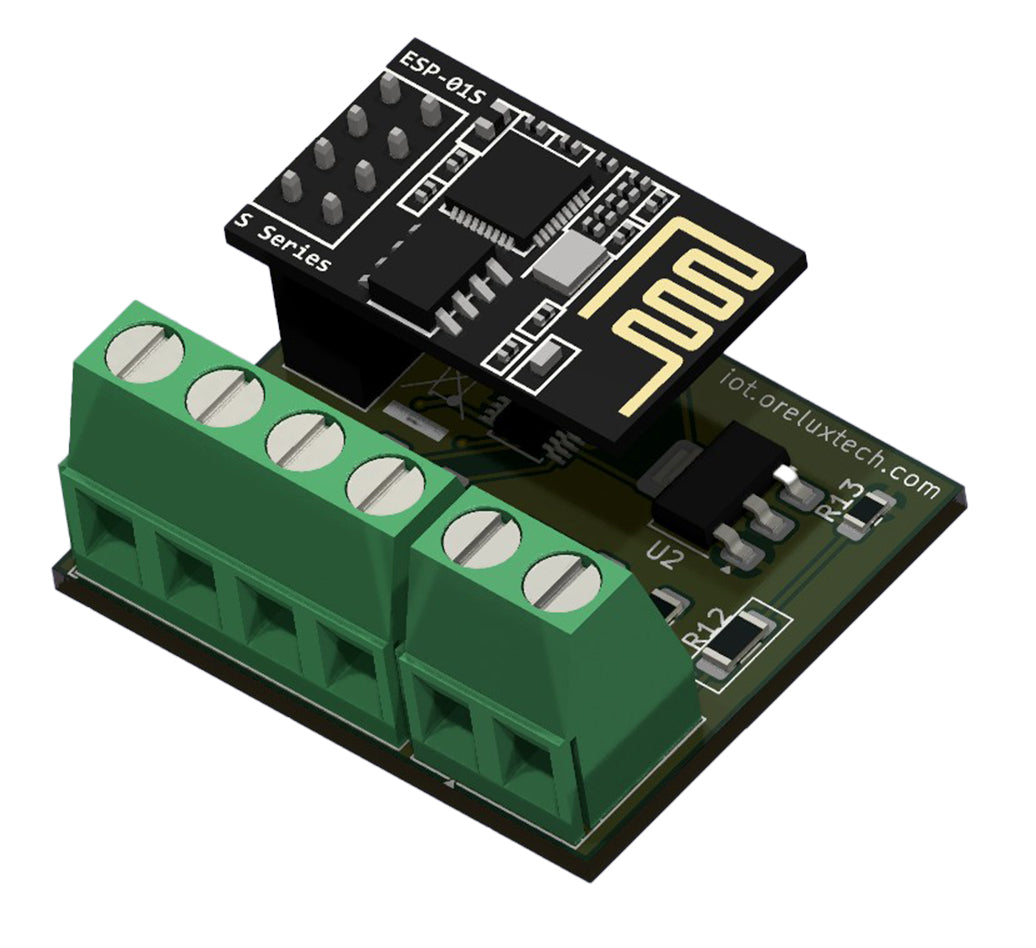

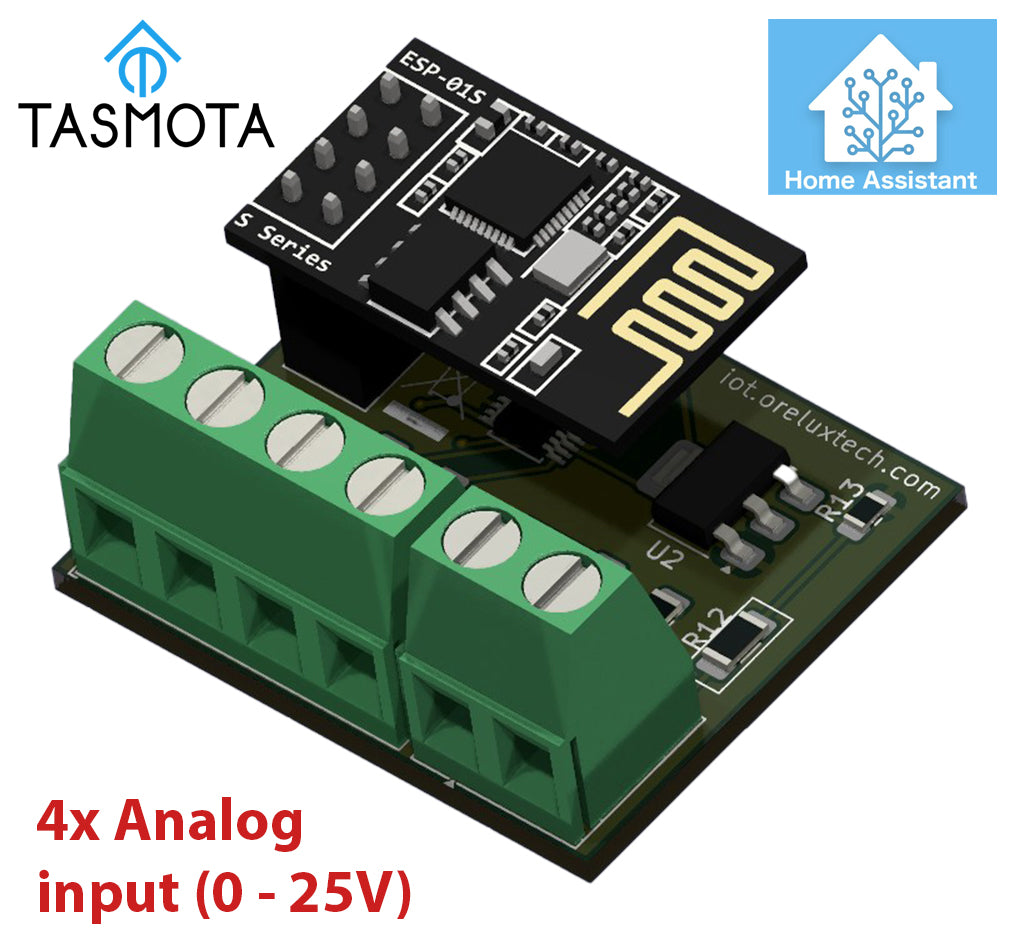

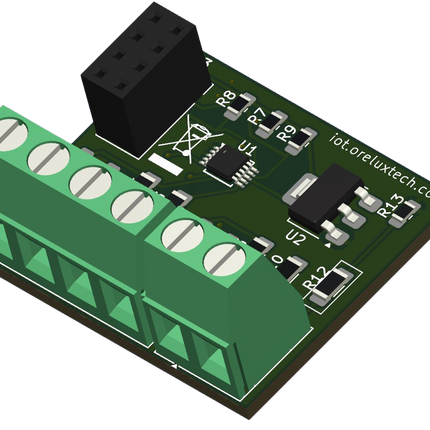

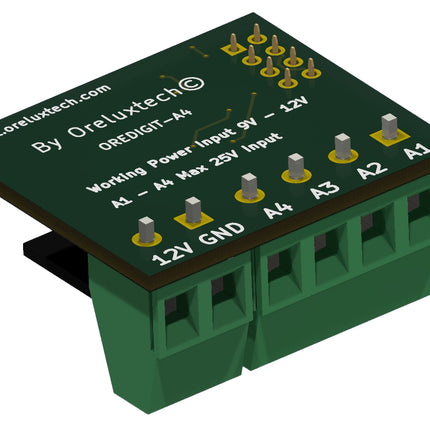

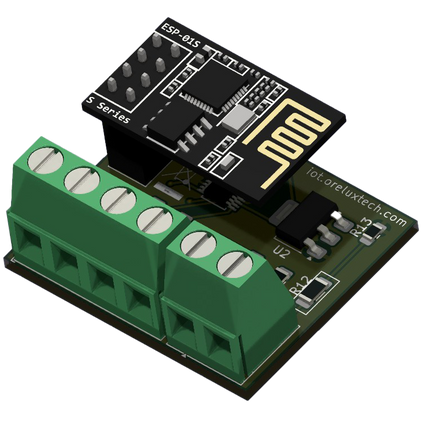

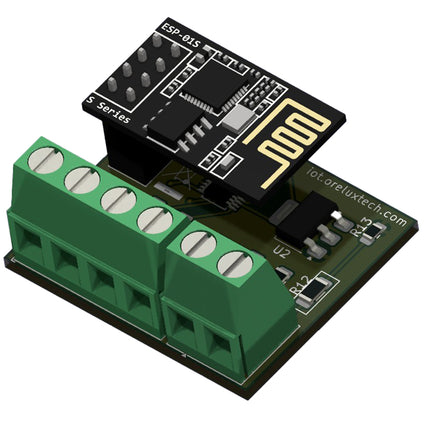

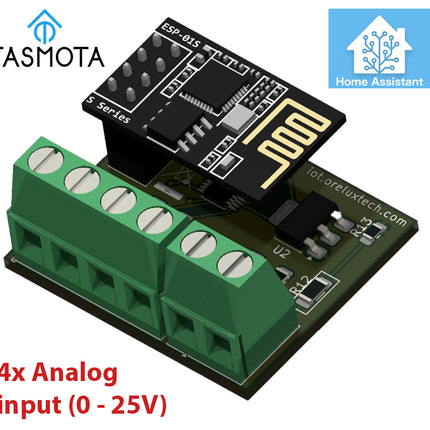

Das Digit4 Analog Input Modul wurde speziell für präzise Spannungsmessungen und einfache Integration in Smart-Home-Systeme entwickelt.
Mit vier analogen Eingängen (0–25V DC), einer 16-Bit Auflösung und der vorinstallierten Tasmota-Firmware liefert es exakte Messdaten in Echtzeit – perfekt für Projekte in der Hausautomation, Energieüberwachung oder Sensorintegration.
⚙️ Technische Daten
| Parameter |
Beschreibung |
| Modell |
Digit4 Analog Input Modul |
| Kanäle |
4 analoge Eingänge |
| Messbereich |
DC 0–25V (max. 30V toleriert) |
| Signalauflösung |
16 Bit |
| Board |
ESP01S |
| Firmware |
Tasmota (vorinstalliert) |
| Kommunikation |
WLAN / Wi-Fi |
| Betriebsspannung |
DC 9–12V |
| Abmessungen |
35 × 30 × 20 mm |
| Kompatibilität |
Home Assistant, MQTT, Node-RED, IoT-Plattformen |
🌍 Funktionen & Vorteile
-
📡 Wi-Fi-Übertragung in Echtzeit – drahtlose Spannungsmessung direkt im Smart-Home-System
-
🧠 Tasmota vorinstalliert – sofort einsatzbereit mit Home Assistant & MQTT
-
🎯 Hohe Präzision (16 Bit ADC) – zuverlässige Signalverarbeitung auch bei kleinen Spannungen
-
⚙️ 4 unabhängige Kanäle (0–25V) – ideal für Solar-, Batterie- oder Sensorsignale
-
💻 Kompakt & platzsparend – einfache Integration in bestehende Installationen
-
🔧 Offene Plattform – ideal für DIY-, Maker- und IoT-Projekte
🔋 Anwendungsbereiche
-
☀️ Solarüberwachung: Exakte Messung der Spannung Ihrer Solarpanels (bis 25V DC)
-
🔋 Batterie-Monitoring: Überwachen Sie den Ladezustand Ihrer Akkus und Netzteile
-

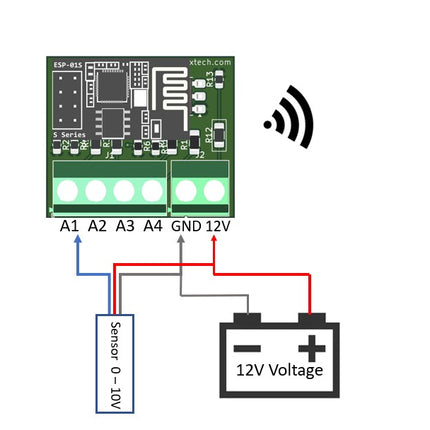

🌡️ Sensorerfassung: Kompatibel mit analogen Sensoren (z. B. Spannungsteiler, Wandler, Drucksensoren)
-
🏠 Smart Home Integration: Direkt an Home Assistant oder Tasmota-Systeme anschließbar
-
⚙️ Industrielle Anwendungen: Spannungsanalyse und Prozessüberwachung in Steuerungsumgebungen
🧠 Besonderheiten
✔ Wi-Fi-Datenübertragung mit Tasmota
✔ 4 unabhängige Eingangskanäle
✔ Hohe Auflösung (16 Bit) für präzise Spannungsmessungen
✔ Einfache Integration in Home Assistant, Node-RED oder MQTT
✔ Kompakte Bauform (nur 35×30×20 mm)
✔ Inklusive Tutorials & Schaltplänen
📦 Lieferumfang
🔎 Kurzbeschreibung
✔ 4-Kanal Analog Input Modul (0–25V DC)
✔ 16-Bit Auflösung, ESP01S, Tasmota vorinstalliert
✔ Wi-Fi & Home Assistant Integration
✔ Ideal für Solar-, Batterie- & Sensormonitoring
✔ Plug & Play – direkt einsatzbereit
