AC dimmer for smart home systems The AC dimmer is a versatile device designed to control AC voltage and allow a maximum transfer of 8A to 16A/24A (using the BTA16 TRIAC, rated for 600V/16A-24A). However, we do not recommend loading the dimmer to its maximum specification. Typically, the dimmer is used to turn the power of lamps or heating elements on and off. It can also be used in applications such as fans, pumps, and air purifiers. Recently, dimmers have become a popular choice for smart home systems. For example, if you want to gently adjust the brightness, a dimmer allows you to switch lamps on and off slowly, creating a pleasant atmosphere. Dimmers are particularly effective with filament lamps. While they are less stable at low brightness levels with LED lamps, they work reliably at moderate and high brightness levels. It's important to note that fluorescent lamps (gas discharge lamps) are not dimmable. ### Technical aspects The dimmer's power section is isolated from the control section to eliminate the possibility of high-current interruptions in the microcontroller. The dimmer's logic level is tolerant to 5V and 3.3V, allowing microcontrollers to be easily connected. The `RBDdimmer.h` library is used to control the dimmer with an Arduino. This library utilizes external interrupts and process time interrupts, simplifying programming and allowing more processing time for the main code. This allows multiple dimmers to be controlled from a single microcontroller. The `RBDDimmer.h` library and some examples can be downloaded from the "Documents" or on GitHub. We continuously update our library, so we recommend checking our website regularly for updates or subscribing to our newsletter. ### Connecting the dimmer The dimmer is connected to the Arduino controller via two digital pins. The first pin is used to initiate the signal at AC phase zero, which triggers the interrupt signal. The second pin (DIM/PSM) controls the dimming current. Please note that the zero pin must be connected to specific microcontroller pins, the assignment of which may vary depending on the model (Uno, Nano, Leonardo, Mega), as these are tied to the microcontroller's interrupts. With all these features and options, the AC dimmer is an excellent choice for anyone who wants flexible and convenient control of their electrical devices.  **Topic: Theory of Dimming by Pulse Skip Modulation** Dimming of light sources and other electrical loads can be achieved in various ways, particularly through pulse-skipping modulation (PWM). In this context, three main methods for implementing dimming are presented. ### Method 1: Cyclic blocking This method involves transmitting one or more cycles of a sine wave signal while blocking the load during subsequent cycles. By selectively controlling the time intervals during which the signal is applied, the effective power to the load is reduced. This technique is relatively simple to implement and requires only a dimmer and appropriate programming code to control the timing of the signal. ### Method 2: Partial transferrence of sine waves This method involves controlling the transmission of portions of each sine wave to the load. Instead of transmitting the entire wave, only a portion of the signal is used, which in turn reduces the average power to the load. This also requires a dimmer, as well as a circuit that detects zero-crossing and is capable of controlling a TRIAC. It's important to note that the use of dimmers with LED lights, fluorescent lamps, or other lamps that already have built-in brightness controls is not recommended. These types of lamps are often incompatible with conventional dimmers and may cause unwanted effects or damage. specification power Up to 250V (8A) AC frequency 50/60Hz TRIAC BTA16 - 600B / BTA24 - 600B isolation Optocoupler Logic-level 3.3V/5V/12V Zero point Logic-level Modulation (DIM/PWM) Logic-level ON/OFF TRIAC Signal current > 10mA Environment: For indoor and outdoor use Operating temperatures: − 20 °C to 80 °C Operating humidity: Dry environment only ROHS3 Compliant

Read more less

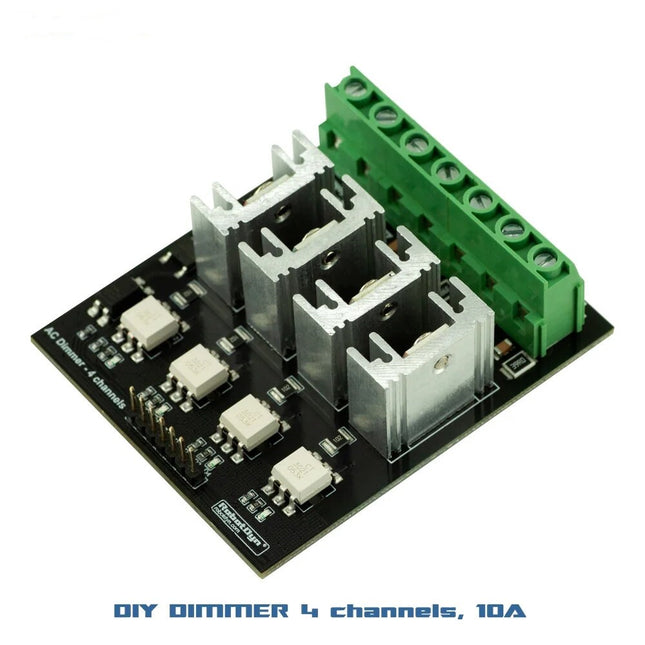

AC dimmer for smart home systems The AC Dimmer is a versatile device designed to control AC voltage and allow maximum transfer from 8A to 16A/24A (using the TRIAC BTA16, rated for 600V/16A-24A). However, we do not recommend loading the dimmer to its maximum specification (maximum 10A per channel ). Typically, the dimmer is used to turn the power of lamps or heating elements on and off. It can also be used in applications such as fans, pumps, and air purifiers. Recently, dimmers have become a popular choice for smart home systems. For example, if you want to gently adjust the brightness, a dimmer allows you to switch lamps on and off slowly, creating a pleasant atmosphere. Dimmers are particularly effective with filament lamps. While they are less stable at low brightness levels with LED lamps, they work reliably at moderate and high brightness levels. It's important to note that fluorescent lamps (gas discharge lamps) are not dimmable. ### Technical aspects The dimmer's power section is isolated from the control section to eliminate the possibility of high-current interruptions in the microcontroller. The dimmer's logic level is tolerant to 5V and 3.3V, allowing microcontrollers to be easily connected. The `RBDdimmer.h` library is used to control the dimmer with an Arduino. This library utilizes external interrupts and process time interrupts, simplifying programming and allowing more processing time for the main code. This allows multiple dimmers to be controlled from a single microcontroller. The `RBDDimmer.h` library and some examples can be downloaded from the "Documents" or on GitHub. We continuously update our library, so we recommend checking our website regularly for updates or subscribing to our newsletter. ### Connecting the dimmer The dimmer is connected to the Arduino controller via two digital pins. The first pin is used to initiate the signal at AC phase zero, which triggers the interrupt signal. The second pin (DIM/PSM) controls the dimming current. Please note that the zero pin must be connected to specific microcontroller pins, the assignment of which may vary depending on the model (Uno, Nano, Leonardo, Mega), as these are tied to the microcontroller's interrupts. With all these features and options, the AC dimmer is an excellent choice for anyone who wants flexible and convenient control of their electrical devices.  **Topic: Theory of Dimming by Pulse Skip Modulation** Dimming of light sources and other electrical loads can be achieved in various ways, particularly through pulse-skipping modulation (PWM). In this context, three main methods for implementing dimming are presented. ### Method 1: Cyclic blocking This method involves transmitting one or more cycles of a sine wave signal while blocking the load during subsequent cycles. By selectively controlling the time intervals during which the signal is applied, the effective power to the load is reduced. This technique is relatively simple to implement and requires only a dimmer and appropriate programming code to control the timing of the signal. ### Method 2: Partial transferrence of sine waves This method involves controlling the transmission of portions of each sine wave to the load. Instead of transmitting the entire wave, only a portion of the signal is used, which in turn reduces the average power to the load. This also requires a dimmer, as well as a circuit that detects zero-crossing and is capable of controlling a TRIAC. ### Important NOTE It's important to note that the use of dimmers with LED lights, fluorescent lamps, or other lamps that already have built-in brightness controls is not recommended. These types of lamps are often incompatible with conventional dimmers and may cause unwanted effects or damage. specification power Up to 250V (10A per channel) AC frequency 50/60Hz TRIAC BTA16 - 600B / BTA24 - 600B isolation Optocoupler Logic-level 3.3V/5V/12V Zero point Logic-level Modulation (DIM/PWM) Logic-level ON/OFF TRIAC Signal current > 10mA Environment: For indoor and outdoor use Operating temperatures: − 20 °C to 80 °C Operating humidity: Dry environment only ROHS3 Compliant Scope of delivery : 1 x piece

Read more less

Der 24A AC Dimmer mit Strom- und Temperatursensorik ist ein Premium DIY-Modul – kein fertiges Gerät – das sich in Ihr Projekt integriert, indem es an einen Mikrocontroller angeschlossen wird. Entwickelt für Hochleistungsanwendungen, kann es sicher bis zu 24A handhaben, was es ideal für Industrie- und Hausautomatisierungsprojekte macht, die eine sanfte Regelung von Heizgeräten, leistungsstarken Einphasenmotoren, Pumpen und großen Belüftungssystemen erfordern. Hochleistungs-AC-Dimmer mit Echtzeit-Stromerkennung für Heizgeräte, Lüfter, Pumpen und Motoren. Stufenlose AC-Spannungsregelung für Feinsteuerung, nicht nur einfaches Ein/Aus-Schalten. Eingebauter Hochpräzisions-Stromsensor für genaue Echtzeit-Leistungsüberwachung. Energiemanagement-Funktionen: Echtzeit-Überwachung, Kostenerfassung, geplanter Betrieb und Strombegrenzung. Integrierter Temperatursensor mit intelligenter Lüftersteuerung für aktives Wärmemanagement. Dynamisches Kühlsystem mit intelligenter Lüftergeschwindigkeitsregelung basierend auf der Lasttemperatur. Mikrocontroller-freundlich: unterstützt 5V/3.3V Logikpegel (Arduino, ESP32, STM32 und mehr). Direkte Integration mit ESPHome, Tasmota oder benutzerdefinierten Automatisierungslösungen. Erweiterte Steuerung mit Arduino-Bibliotheken rbdimmerESP32 und rbpowerESP32 für Energieverfolgung und Systemüberwachung. Vollständige elektrische Isolation zwischen AC-Last und Steuerelektronik für sichere Integration. Intelligentes Thermomanagement-System Dieser fortschrittliche Dimmer verfügt über einen integrierten Temperatursensor, der kontinuierlich die TRIAC-Temperatur überwacht. Die rbpowerESP32-Bibliothek steuert aktiv die Kühlventilatorgeschwindigkeit basierend auf Echtzeit-Thermalbedingungen: Bei niedrigen Temperaturen reduziert der Lüfter automatisch seine Geschwindigkeit oder schaltet sich komplett ab, um Energie zu sparen Während des normalen Betriebs passt sich die Lüftergeschwindigkeit intelligent an, um optimale Temperatur zu halten Wenn kritische Temperaturschwellen erreicht werden, alarmiert das System Sie, um die Dimmerstufen zu reduzieren oder abzuschalten, wodurch TRIAC-Schäden verhindert werden Dieses intelligente Kühlsystem gewährleistet maximale Komponentenlebensdauer bei minimiertem Energieverbrauch und Geräuschentwicklung. Integrierter Hochpräzisions-Stromsensor Der eingebaute Stromsensor eliminiert den Bedarf an externen Überwachungsgeräten und bietet umfassende Energiemanagement-Funktionen: Echtzeit-Stromverbrauchsüberwachung mit hoher Genauigkeit Energieverbrauchsverfolgung nach Minute, Stunde, Tag, Monat und Jahr Kostenberechnung in Ihrer lokalen Währung für präzise Ausgabenverfolgung Strombegrenzungsfunktionalität zur Verhinderung von Überlastungen Historische Nutzungsdaten zur Generierung von Verbrauchsdiagrammen und Analysen Technische Daten Max. Last: 24A / 600V AC Dimension: 80mm x 40mm x  45mm Stufenlose Spannungsregelung (Dimmer-Funktion) Stromsensor integriert → Echtzeit-Stromüberwachung Temperatursensor integriert → intelligente Lüftersteuerung Logikpegel: 5V / 3.3V (kompatibel mit Arduino, ESP32, STM32) Vollständig elektrisch isoliert zwischen AC-Last & Steuerelektronik Vielseitige Automatisierung & Steuerung Mit unserer umfassenden Dokumentation und Tutorials können Sie Ihr Automatisierungssystem vollständig anpassen. Mögliche Anwendungen umfassen: Präzise Temperatursteuerung – Kombinieren Sie mit zusätzlichen Temperatursensoren zur Regelung von Heizelementen bei gleichzeitiger Überwachung der internen Systemtemperatur. Energieüberwachung und -optimierung – Verfolgen Sie den Stromverbrauch von Heizgeräten, Motoren oder anderen Hochlastgeräten in Echtzeit. Industrieautomatisierung – Passen Sie Motorgeschwindigkeiten für Pumpen, Kompressoren oder Belüftungssysteme mit integrierter Stromüberwachung an. Smart-Home-Integration – Verbinden Sie mit Cloud-Plattformen wie Home Assistant oder steuern Sie ferngesteuert über ESPHome oder Tasmota. Fortschrittliches Energiemanagement – Planen Sie Betriebszeiten, setzen Sie Stromgrenzen und optimieren Sie den Stromverbrauch, um Kosten zu reduzieren. Nahtlose Mikrocontroller-Integration Das Design des Dimmers gewährleistet eine vollständige Isolation des Hochleistungs-AC-Bereichs vom Niederspannungs-Steuerkreis, was Ihren Mikrocontroller schützt. Er unterstützt 5V- und 3.3V-Logikpegel, was ihn kompatibel mit Arduino, ESP32 und anderen Plattformen macht. Die rbdimmerESP32- & rbpowerESP32-Bibliotheken vereinfachen die Steuerung durch Verwaltung von: Dimmfunktionen mit präzisem Timing Temperatursensorwerten und Lüftersteuerung Stromsensorik und Leistungsberechnungen Energienutzungsstatistiken und -speicherung Ob Sie ein Industriesystem automatisieren, die Heimenergienutzung optimieren oder ein benutzerdefiniertes Automatisierungsprojekt entwickeln, unsere detaillierten Anleitungen, Beispielprojekte und technischer Support werden Ihnen bei jedem Schritt helfen. Bauen Sie intelligentere Systeme mit integrierter Leistungsüberwachung und Thermomanagement in einem einzigen, robusten Paket. Universalbibliothek für ESP32 Die AC Dimmer-Bibliothek rbdimmerESP32 ist eine effiziente Lösung zur Steuerung der Helligkeit von Wechselstromgeräten (AC) mit einem ESP32-Mikrocontroller. Die Bibliothek nutzt die Hardwarefähigkeiten des ESP32, wie GPIO-Unterbrechungsverarbeitung und Hochpräzisionstimer, um den TRIAC-Aktivierungsmoment in jedem Halbzyklus des Wechselstroms präzise zu steuern. Bibliotheksanleitung und Download:  Universal library for ESP32 | RBDIMMER Kompatibel mit Arduino-, ESP-IDF- und ESPHome-Frameworks Kompatibel mit Mehrphasensystemen Unterstützung für mehrere unabhängige Dimmkanäle Minimale Prozessorressourcennutzung dank Hardware-Unterbrechungen und ESP-Timer Hochpräzise Helligkeitssteuerung für AC-Geräte Verschiedene Helligkeitsregelungskurven (linear, RMS, logarithmisch) Automatische Erkennung der Netzfrequenz (50/60 Hz und andere) Sanfte Übergänge zwischen Helligkeitsstufen Unterstützung von Callback-Funktionen für die Synchronisation mit anderen Ereignissen Lieferumfang: 1 x Stück Module 24A with Current sensor, 3.3V/5V logic, temperature control

Read more less

Der 40A AC Dimmer mit Strom- und Temperatursensorik ist ein Premium DIY-Modul – kein fertiges Gerät – das sich in Ihr Projekt integriert, indem es an einen Mikrocontroller angeschlossen wird. Entwickelt für Hochleistungsanwendungen, kann es sicher bis zu 40A handhaben, was es ideal für Industrie- und Hausautomatisierungsprojekte macht, die eine sanfte Regelung von Heizgeräten, leistungsstarken Einphasenmotoren, Pumpen und großen Belüftungssystemen erfordern. Hochleistungs-AC-Dimmer mit Echtzeit-Stromerkennung für Heizgeräte, Lüfter, Pumpen und Motoren. Stufenlose AC-Spannungsregelung für Feinsteuerung, nicht nur einfaches Ein/Aus-Schalten. Eingebauter Hochpräzisions-Stromsensor für genaue Echtzeit-Leistungsüberwachung. Energiemanagement-Funktionen: Echtzeit-Überwachung, Kostenerfassung, geplanter Betrieb und Strombegrenzung. Integrierter Temperatursensor mit intelligenter Lüftersteuerung für aktives Wärmemanagement. Dynamisches Kühlsystem mit intelligenter Lüftergeschwindigkeitsregelung basierend auf der Lasttemperatur. Mikrocontroller-freundlich: unterstützt 5V/3.3V Logikpegel (Arduino, ESP32, STM32 und mehr). Direkte Integration mit ESPHome, Tasmota oder benutzerdefinierten Automatisierungslösungen. Erweiterte Steuerung mit Arduino-Bibliotheken rbdimmerESP32 und rbpowerESP32 für Energieverfolgung und Systemüberwachung. Vollständige elektrische Isolation zwischen AC-Last und Steuerelektronik für sichere Integration. Intelligentes Thermomanagement-System Dieser fortschrittliche Dimmer verfügt über einen integrierten Temperatursensor, der kontinuierlich die TRIAC-Temperatur überwacht. Die rbpowerESP32-Bibliothek steuert aktiv die Kühlventilatorgeschwindigkeit basierend auf Echtzeit-Thermalbedingungen: Bei niedrigen Temperaturen reduziert der Lüfter automatisch seine Geschwindigkeit oder schaltet sich komplett ab, um Energie zu sparen Während des normalen Betriebs passt sich die Lüftergeschwindigkeit intelligent an, um optimale Temperatur zu halten Wenn kritische Temperaturschwellen erreicht werden, alarmiert das System Sie, um die Dimmerstufen zu reduzieren oder abzuschalten, wodurch TRIAC-Schäden verhindert werden Dieses intelligente Kühlsystem gewährleistet maximale Komponentenlebensdauer bei minimiertem Energieverbrauch und Geräuschentwicklung. Integrierter Hochpräzisions-Stromsensor Der eingebaute Stromsensor eliminiert den Bedarf an externen Überwachungsgeräten und bietet umfassende Energiemanagement-Funktionen: Echtzeit-Stromverbrauchsüberwachung mit hoher Genauigkeit Energieverbrauchsverfolgung nach Minute, Stunde, Tag, Monat und Jahr Kostenberechnung in Ihrer lokalen Währung für präzise Ausgabenverfolgung Strombegrenzungsfunktionalität zur Verhinderung von Überlastungen Historische Nutzungsdaten zur Generierung von Verbrauchsdiagrammen und Analysen Vielseitige Automatisierung & Steuerung Mit unserer umfassenden Dokumentation und Tutorials können Sie Ihr Automatisierungssystem vollständig anpassen. Mögliche Anwendungen umfassen: Präzise Temperatursteuerung – Kombinieren Sie mit zusätzlichen Temperatursensoren zur Regelung von Heizelementen bei gleichzeitiger Überwachung der internen Systemtemperatur. Energieüberwachung und -optimierung – Verfolgen Sie den Stromverbrauch von Heizgeräten, Motoren oder anderen Hochlastgeräten in Echtzeit. Industrieautomatisierung – Passen Sie Motorgeschwindigkeiten für Pumpen, Kompressoren oder Belüftungssysteme mit integrierter Stromüberwachung an. Smart-Home-Integration – Verbinden Sie mit Cloud-Plattformen wie Home Assistant oder steuern Sie ferngesteuert über ESPHome oder Tasmota. Fortschrittliches Energiemanagement – Planen Sie Betriebszeiten, setzen Sie Stromgrenzen und optimieren Sie den Stromverbrauch, um Kosten zu reduzieren. Nahtlose Mikrocontroller-Integration Das Design des Dimmers gewährleistet eine vollständige Isolation des Hochleistungs-AC-Bereichs vom Niederspannungs-Steuerkreis, was Ihren Mikrocontroller schützt. Er unterstützt 5V- und 3.3V-Logikpegel, was ihn kompatibel mit Arduino, ESP32 und anderen Plattformen macht. Die rbdimmerESP32- & rbpowerESP32-Bibliotheken vereinfachen die Steuerung durch Verwaltung von: Dimmfunktionen mit präzisem Timing Temperatursensorwerten und Lüftersteuerung Stromsensorik und Leistungsberechnungen Energienutzungsstatistiken und -speicherung Ob Sie ein Industriesystem automatisieren, die Heimenergienutzung optimieren oder ein benutzerdefiniertes Automatisierungsprojekt entwickeln, unsere detaillierten Anleitungen, Beispielprojekte und technischer Support werden Ihnen bei jedem Schritt helfen. Bauen Sie intelligentere Systeme mit integrierter Leistungsüberwachung und Thermomanagement in einem einzigen, robusten Paket. Universalbibliothek für ESP32 Die AC Dimmer-Bibliothek rbdimmerESP32 ist eine effiziente Lösung zur Steuerung der Helligkeit von Wechselstromgeräten (AC) mit einem ESP32-Mikrocontroller. Die Bibliothek nutzt die Hardwarefähigkeiten des ESP32, wie GPIO-Unterbrechungsverarbeitung und Hochpräzisionstimer, um den TRIAC-Aktivierungsmoment in jedem Halbzyklus des Wechselstroms präzise zu steuern. Bibliotheksanleitung und Download:  Universal library for ESP32 | RBDIMMER Kompatibel mit Arduino-, ESP-IDF- und ESPHome-Frameworks Kompatibel mit Mehrphasensystemen Unterstützung für mehrere unabhängige Dimmkanäle Minimale Prozessorressourcennutzung dank Hardware-Unterbrechungen und ESP-Timer Hochpräzise Helligkeitssteuerung für AC-Geräte Verschiedene Helligkeitsregelungskurven (linear, RMS, logarithmisch) Automatische Erkennung der Netzfrequenz (50/60 Hz und andere) Sanfte Übergänge zwischen Helligkeitsstufen Unterstützung von Callback-Funktionen für die Synchronisation mit anderen Ereignissen Lieferumfang: 1 x Stück

Read more less

Embedded Dimmer Module for PSM(PWM) control of AC power  3.3V/5V logic, AC Max 600V/16A Product Overview Das AC-Dimmer-Modul ist speziell dafür entwickelt worden, die Wechselspannung zu steuern. Es kann Ströme bis zu 220V (5A~10A) übertragen. Das zugrunde liegende TRIAC BTA16 ist für 600V/16A ausgelegt, jedoch empfehlen wir nicht, diese Leistungseinschränkung zu überschreiten. In der Regel wird das Dimmer-Modul verwendet, um die AC-Leistung für Lampen oder Heizgeräte zu regulieren; es findet jedoch auch Anwendung in Ventilatoren, Pumpen, Luftreinigern usw.In der heutigen Zeit ist der Einsatz von Dimmerschaltungen in Smart Home-Systemen weit verbreitet. Beispielsweise ermöglicht es eine sanfte Anpassung der Lichthelligkeit, indem eine Lampe langsam ein- oder ausgeschaltet wird, was zur Schaffung einer angenehmen Atmosphäre beiträgt. Das Dimmer-Modul funktioniert am effektivsten mit Glühlampen. Bei niedrigen Helligkeitsstufen von LED-Lampen kann es weniger stabil sein, jedoch liefert es bei moderater bis hoher Helligkeit gute Ergebnisse. Zu beachten ist, dass Leuchtstofflampen (Gasentladungslampen) nicht gedimmt werden können.Ein wichtiges Merkmal des Dimmer-Moduls ist die galvanische Trennung zwischen der Leistungs- und der Steuerungseinheit. Dies schützt den Mikrocontroller vor Störungen durch hohe Ströme.Das Modul unterstützt sowohl 3,3V als auch 5V Logikpegel und kann somit einfach mit Mikrocontrollern wie Arduino verbunden werden. Die Steuerung erfolgt über die RBDdimmer.h-Bibliothek, die zeitgesteuerte Interrupts nutzt und so die Programmierung erleichtert. Dadurch können mehrere Dimmer von einem Mikrocontroller gesteuert werden.Die Verbindung zum Arduino erfolgt über zwei digitale Pins: Der erste (Zero) steuert den Phasennullpunkt der AC-Spannung zur Auslösung des Interruptsignals, während der zweite (DIM/PSM) für die Dimmung des Stroms zuständig ist. Wichtig ist, dass der Zero-Pin an spezifische Mikrocontroller-Pins angeschlossen wird, da dieser mit Interrupts verbunden ist.Für weiterführende Informationen und Beispiele kann die RBDDimmer.h-Bibliothek im Abschnitt „Dokumente“ oder auf GitHub heruntergeladen werden. Specification for 16A Power up to 600V/16A AC frequency TRIAC BTA16 — 600B Isolation Optocoupler Logic level 3.3V/5V Zero point Logic level Modulation (DIM/PSM) logic level ON/OFF TRIAC Signal current >10mA Environment: For indoor and outdoor use Operating temperatures: −20°C to 80°C Operating humidity: Dry environment only ROHS3 Compliant Specification for 4A Power up to 600V/4A AC frequency TRIAC BT136-600 Isolation Optocoupler Logic level 3.3V/5V Zero point Logic level Modulation (DIM/PSM) logic level ON/OFF TRIAC Signal current >10mA Environment: For indoor and outdoor use Operating temperatures: −20°C to 80°C Operating humidity: Dry environment only ROHS3 Compliant   Lieferumfang: 1 x  Stück mit Heatsink

Read more less

Der DimmerLink AC-Dimmer ist ein intelligentes 1-Kanal-TRIAC-Dimmermodul zur elektronischen Leistungsregelung von geeigneten AC-Verbrauchern mit 110–240 V AC / 50–60 Hz. Im Gegensatz zu einfachen AC-Dimmermodulen übernimmt bei der DimmerLink-Version ein integrierter Controller die zeitkritische Phasensteuerung. Der externe Mikrocontroller muss daher nicht selbst Nulldurchgang, Interrupts und TRIAC-Timing berechnen. Die gewünschte Leistung wird einfach über UART oder I²C übertragen. Dadurch eignet sich DimmerLink besonders für ESP32, Arduino, Raspberry Pi, Linux-SBCs, Smart-Home-Systeme und eigene Automatisierungssteuerungen. Dieses Angebot umfasst ausschließlich: 4A DimmerLink – UART / I²C 8A DimmerLink – UART / I²C   📦 Varianten Variante Max. Strom Leistung bei 230 V* Schnittstelle 4A DimmerLink 4 A ca. 920 W UART / I²C 8A DimmerLink 8 A ca. 1840 W UART / I²C * Rechnerischer Maximalwert bei 230 V. Die tatsächlich zulässige Dauerlast hängt unter anderem von Verbraucherart, Kühlung, Umgebungstemperatur und Einbausituation ab. 📊 Technische Daten Eigenschaft Spezifikation Produkttyp AC TRIAC DimmerLink Modul Kanäle 1 Varianten 4 A / 8 A Netzspannung 110–240 V AC Netzfrequenz 50 / 60 Hz Regelverfahren Phasensteuerung / TRIAC Kommunikation UART oder I²C UART Baudrate 115200 Baud Logikpegel DimmerLink 1,8 V / 3,3 V / 5 V Galvanische Trennung der Steuersignale Optokoppler Steuerung Integrierter DimmerLink-Controller MCU-seitiges Zero-Cross-Timing Nicht erforderlich Umgebungstemperatur ca. −20 bis +80 °C Einsatzumgebung Trocken RoHS Konform 🔌 DimmerLink UART / I²C Der entscheidende Vorteil der DimmerLink-Version ist die vereinfachte digitale Kommunikation. Anschlüsse der Steuerschnittstelle Pin UART-Modus I²C-Modus VCC Versorgung Logik Versorgung Logik GND Masse Masse TX / SDA UART TX I²C SDA RX / SCL UART RX I²C SCL Der Mikrocontroller übermittelt lediglich den gewünschten Steuerwert. Die zeitkritische AC-Phasensteuerung übernimmt das Modul selbst. ⚡ 4A vs. 8A DimmerLink Merkmal 4A DimmerLink 8A DimmerLink Max. Strom 4 A 8 A bei 110 V bis ca. 440 W bis ca. 880 W bei 220 V bis ca. 880 W bis ca. 1760 W bei 230 V bis ca. 920 W bis ca. 1840 W UART ✅ ✅ I²C ✅ ✅ 1,8-V-Logik ✅ ✅ 3,3-V-Logik ✅ ✅ 5-V-Logik ✅ ✅ Integrierte Phasensteuerung ✅ ✅ Externes Zero-Cross-Timing nötig ❌ ❌ 🧠 Warum DimmerLink? Bei einem klassischen AC-Dimmer muss der Mikrocontroller den Nulldurchgang des Wechselstromnetzes erkennen und anschließend den TRIAC mit einem exakt berechneten Zeitversatz auslösen. Das erfordert: Nulldurchgang → Interrupt → Timer → Verzögerung → TRIAC Gate Trigger DimmerLink übernimmt diese Aufgabe intern. Die Steuerung reduziert sich damit im Wesentlichen auf: ESP32 / Arduino / Raspberry Pi → UART oder I²C → DimmerLink → AC-Verbraucher Das erleichtert insbesondere komplexere IoT- und Automatisierungsprojekte. 🚀 Vorteile der DimmerLink-Version ✔ Integrierter Controller für die Phasensteuerung ✔ UART- und I²C-Kommunikation ✔ Kein eigenes Zero-Cross-Interrupt-Timing erforderlich ✔ Keine zeitkritische TRIAC-Ansteuerung im eigenen Programm ✔ Geeignet für 1,8-V-, 3,3-V- und 5-V-Logik ✔ Einfache Integration mit ESP32 und Arduino ✔ Auch für Raspberry Pi und andere SBCs geeignet ✔ 50-Hz- und 60-Hz-Netze ✔ Wahlweise 4 A oder 8 A ✔ Optokoppler-Trennung der Steuerschnittstelle 💡 Typische steuerbare Verbraucher Das Modul kann – sofern der jeweilige Verbraucher für Phasensteuerung geeignet ist – beispielsweise verwendet werden für: Glühlampen Halogenlampen Heizwiderstände Heizelemente Heizplatten geeignete AC-Lüfter geeignete AC-Pumpen geeignete Universalmotoren Leistungsregelungen Smart-Home-Projekte Labor- und Prüfaufbauten ⚠️ Motorsteuerung – wichtiger Hinweis Nicht jeder AC-Motor kann mit einem TRIAC-Phasenanschnittdimmer geregelt werden. Besonders geeignet sind Verbraucher, deren Konstruktion ausdrücklich eine Phasensteuerung zulässt. Bei Induktionsmotoren, Kondensatormotoren, elektronisch kommutierten Motoren oder Geräten mit eigener Elektronik muss vor dem Anschluss geprüft werden, ob eine TRIAC-Phasensteuerung zulässig ist. Das Modul ist kein Frequenzumrichter (VFD). 🏠 Smart Home & IoT DimmerLink eignet sich insbesondere für eigene Steuerungssysteme mit: ESP32 ESP8266 Arduino Raspberry Pi Orange Pi Linux-SBC Home Assistant ESPHome Tasmota eigener SPS-/MCU-Steuerung Durch UART bzw. I²C lässt sich die AC-Leistung direkt aus der eigenen Anwendung heraus steuern. 🎯 Einsatzbereiche Lichtsteuerungen Heizungsregelungen Temperaturregelungen Smart Home Gebäudeautomation IoT-Systeme Lüfterregelungen geeignete Pumpen Laborgeräte Prüfstände Prototypen Maschinenbau Automatisierung DIY-Elektronik ⚠️ Sicherheitshinweise Achtung: Das Modul arbeitet direkt mit gefährlicher Netzspannung. Installation ausschließlich durch entsprechend qualifizierte Personen. Vor Arbeiten am Modul die Netzspannung vollständig trennen. Das Modul ist ein Einbaumodul und kein berührungssicheres Fertiggerät. Für ein geeignetes isoliertes und berührungssicheres Gehäuse sorgen. Passende Sicherungen und Schutzmaßnahmen entsprechend der Anwendung vorsehen. Leiterquerschnitt und Anschlusskomponenten entsprechend der Belastung dimensionieren. Ausreichende Kühlung sicherstellen. Die angegebene Maximalleistung ist nicht automatisch als zulässige Dauerleistung unter allen Bedingungen zu verstehen. Nur Verbraucher verwenden, die für TRIAC-/Phasensteuerung geeignet sind. 📦 Lieferumfang Je nach Auswahl: 1 × 4A DimmerLink AC-Dimmer mit UART / I²C oder 1 × 8A DimmerLink AC-Dimmer mit UART / I²C       Arduino Example (I2C): #include <Wire.h>void setup() {Wire.begin();}void loop() {Wire.beginTransmission(0x50);Wire.write(0x10); // Brightness registerWire.write(50); // 50%Wire.endTransmission();delay(1000);} Python Example (Raspberry Pi): from smbus2 import SMBusbus = SMBus(1)bus.write_byte_data(0x50, 0x10, 50) # Set 50% Even from Terminal (Linux): i2cset -y 1 0x50 0x10 50 # Set brightness to 50% DimmerLink Key Advantages 🔇 FLICKER-FREE Hardware handles timing — impossible to flicker 📚 NO LIBRARIES Works with ANY programming language 🌐 UNIVERSAL Arduino, ESP32, Raspberry Pi, STM32, PIC, anything! ⚡ 1.8V-5V Logic Direct connection to any MCU 📊 3 Dimming Curves LINEAR, RMS (incandescent), LOG (LED) 🔄 Auto Frequency Detects 50/60Hz automatically 🔌 Dual Interface Switch between UART and I2C anytime Supported Platforms (ALL of them!) Platform UART I2C Logic Level Arduino Uno/Nano/Mega ✅ ✅ 5V ESP32 / ESP8266 ✅ ✅ 3.3V Raspberry Pi 3/4/5 ✅ ✅ 3.3V Orange Pi / Banana Pi ✅ ✅ 3.3V STM32 Blue Pill ✅ ✅ 3.3V Raspberry Pi Pico ✅ ✅ 3.3V ATtiny / nRF52 / MSP430 ✅ ✅ 1.8V USB-UART adapter (PC) ✅ — Any 💡 APPLICATION EXAMPLES 🏠 Smart Home Both versions work with HomeAssistant. Standard uses ESPHome dimmer component, DimmerLink uses simpler I2C/UART component. 💡 Lighting Incandescent (RMS curve), Dimmable LED (LOG curve), Halogen (RMS curve) 🔥 Heating Boilers, water heaters, 3D printer heated beds, industrial heating elements ⚙️ Motors Universal/brush motors (drills, mixers), fans. ⚠️ NOT for induction motors!

Read more less

Dieses SSR Solid State Relais (AC Schalter) ermöglicht die sichere Steuerung von Wechselstrom-Geräten (bis 400V/600V) über Mikrocontroller wie Arduino, ESP32 oder Raspberry Pi. Dank integriertem Optokoppler (MOC3042) ist dein Steuerkreis zuverlässig von Hochspannung getrennt. Der verbaute Thyristor (BTA16-600B) sorgt für stabile Leistung auch bei anspruchsvollen Anwendungen. Ideal für Smart Home, Automatisierung, DIY-Projekte und industrielle Steuerungen. ⚙️ Technische Daten 🔹 10A Version (mit Kühlkörper) Lastspannung: AC bis 400V Dauerstrom: 10A (Peak: 16A) Steuerspannung: 3,3V / 5V Signal-Level: DC 1,2–24V (10mA) Thyristor: BTA16-600B Optokoppler: MOC3042 PCB Größe: 22 × 46 mm 🔹 16A Version (Embedded) Lastspannung: AC bis 600V Dauerstrom: 16A Steuerspannung: 3,3V / 5V Signal-Level: DC 3,3V / 5V (10mA) Thyristor: BTA16-600B Optokoppler: MOC3042 PCB Größe: 27 × 34 mm 🚀 Vorteile Sichere Trennung durch Optokoppler Steuerung von Hochspannung mit Low-Power Signalen Kompatibel mit Arduino, ESP, Raspberry Pi Geräuschloses Schalten (kein mechanisches Relais) Hohe Lebensdauer ohne Verschleiß 🎯 Einsatzbereiche Smart Home Automatisierung Lichtsteuerung (AC Lampen) Haushaltsgeräte steuern Industrie & Maschinensteuerung DIY Elektronikprojekte 🔌 Hinweise Kühlung empfohlen bei Dauerlast (insbesondere 10A Version) Nur für AC (Wechselstrom) geeignet Fachgerechte Installation erforderlich (Hochspannung!) 📦 Lieferumfang 1 × SSR Solid State Relais Modul (Variante wählbar: 10A oder 16A)
