AC Licht Dimmer Modul eingebettet, 1 Kanal, 3,3 V/5V logic, 16A, 600V +Heatsink

Description

Embedded Dimmer Module for PSM(PWM) control of AC power  3.3V/5V logic, AC Max 600V/16A

Product Overview

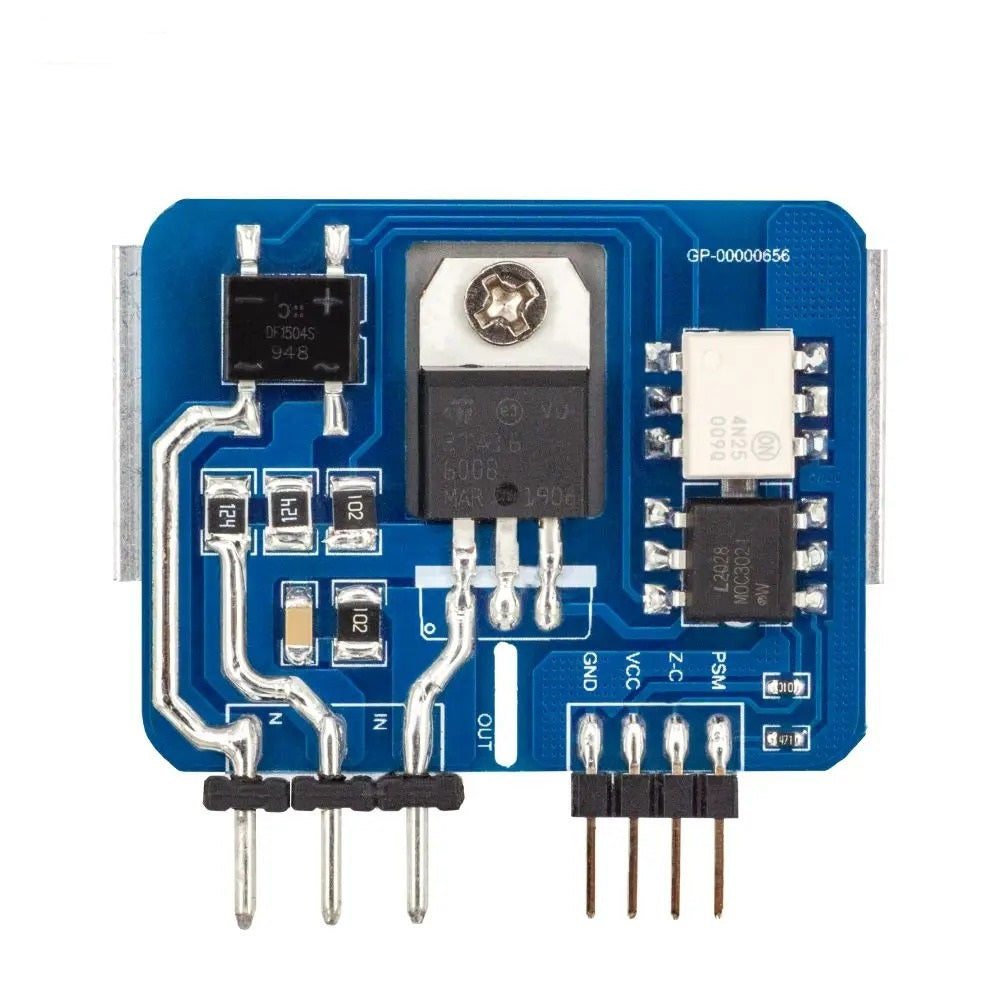

Das AC-Dimmer-Modul ist speziell dafür entwickelt worden, die Wechselspannung zu steuern. Es kann Ströme bis zu 220V (5A~10A) übertragen. Das zugrunde liegende TRIAC BTA16 ist für 600V/16A ausgelegt, jedoch empfehlen wir nicht, diese Leistungseinschränkung zu überschreiten. In der Regel wird das Dimmer-Modul verwendet, um die AC-Leistung für Lampen oder Heizgeräte zu regulieren; es findet jedoch auch Anwendung in Ventilatoren, Pumpen, Luftreinigern usw.

In der heutigen Zeit ist der Einsatz von Dimmerschaltungen in Smart Home-Systemen weit verbreitet. Beispielsweise ermöglicht es eine sanfte Anpassung der Lichthelligkeit, indem eine Lampe langsam ein- oder ausgeschaltet wird, was zur Schaffung einer angenehmen Atmosphäre beiträgt. Das Dimmer-Modul funktioniert am effektivsten mit Glühlampen. Bei niedrigen Helligkeitsstufen von LED-Lampen kann es weniger stabil sein, jedoch liefert es bei moderater bis hoher Helligkeit gute Ergebnisse. Zu beachten ist, dass Leuchtstofflampen (Gasentladungslampen) nicht gedimmt werden können.

Ein wichtiges Merkmal des Dimmer-Moduls ist die galvanische Trennung zwischen der Leistungs- und der Steuerungseinheit. Dies schützt den Mikrocontroller vor Störungen durch hohe Ströme.

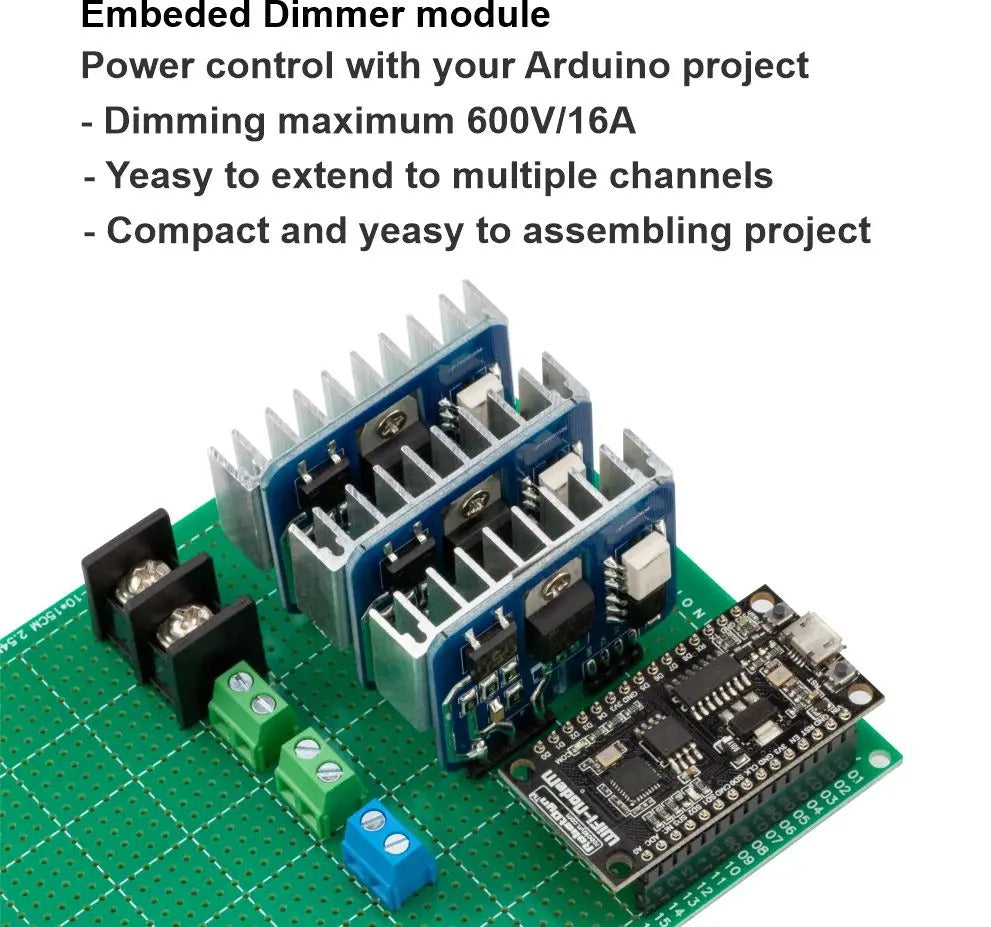

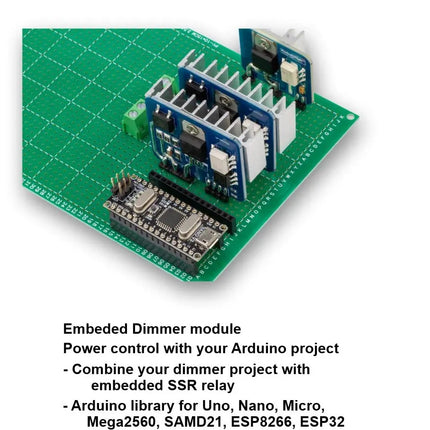

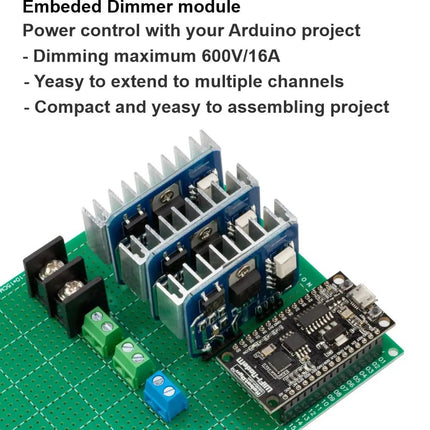

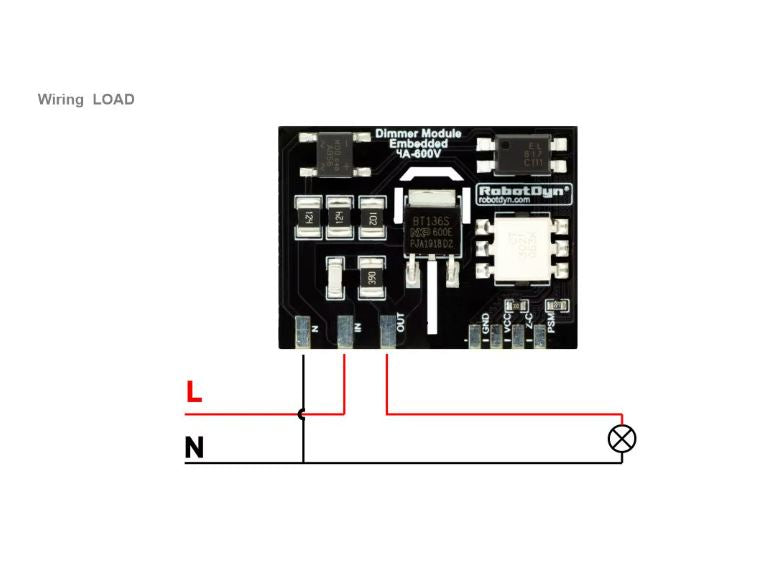

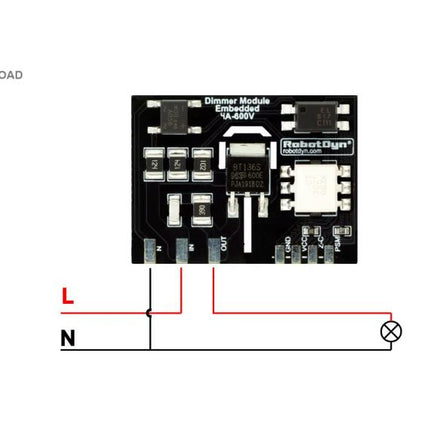

Das Modul unterstützt sowohl 3,3V als auch 5V Logikpegel und kann somit einfach mit Mikrocontrollern wie Arduino verbunden werden. Die Steuerung erfolgt über die RBDdimmer.h-Bibliothek, die zeitgesteuerte Interrupts nutzt und so die Programmierung erleichtert. Dadurch können mehrere Dimmer von einem Mikrocontroller gesteuert werden.

Die Verbindung zum Arduino erfolgt über zwei digitale Pins: Der erste (Zero) steuert den Phasennullpunkt der AC-Spannung zur Auslösung des Interruptsignals, während der zweite (DIM/PSM) für die Dimmung des Stroms zuständig ist. Wichtig ist, dass der Zero-Pin an spezifische Mikrocontroller-Pins angeschlossen wird, da dieser mit Interrupts verbunden ist.

Für weiterführende Informationen und Beispiele kann die RBDDimmer.h-Bibliothek im Abschnitt „Dokumente“ oder auf GitHub heruntergeladen werden.

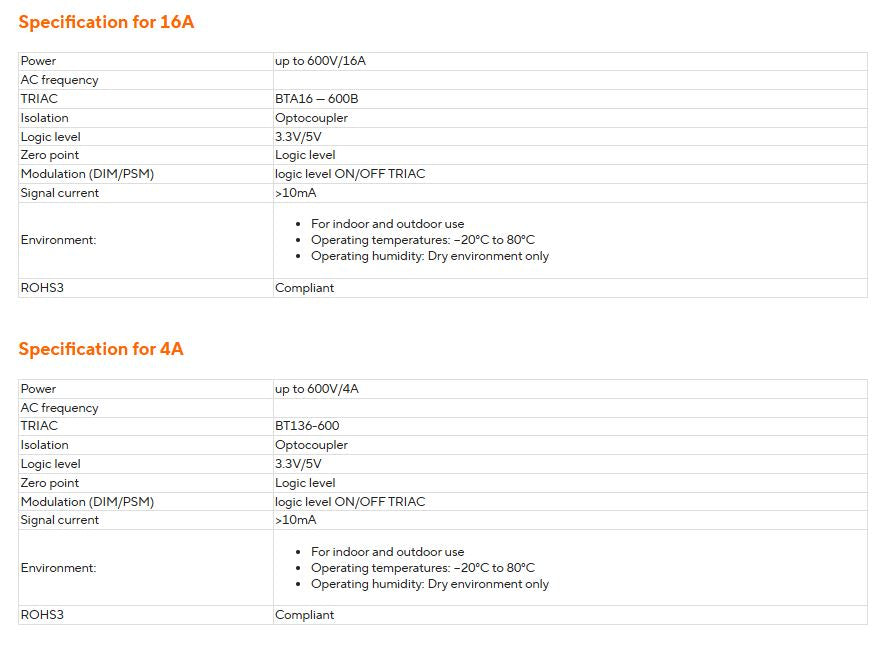

Specification for 16A

Power

up to 600V/16A

AC frequency


TRIAC

BTA16 — 600B

Isolation

Optocoupler

Logic level

3.3V/5V

Zero point

Logic level

Modulation (DIM/PSM)

logic level ON/OFF TRIAC

Signal current

>10mA

Environment:

  • For indoor and outdoor use

  • Operating temperatures: −20°C to 80°C

  • Operating humidity: Dry environment only

ROHS3

Compliant


Specification for 4A

Power

up to 600V/4A

AC frequency


TRIAC

BT136-600

Isolation

Optocoupler

Logic level

3.3V/5V

Zero point

Logic level

Modulation (DIM/PSM)

logic level ON/OFF TRIAC

Signal current

>10mA

Environment:

  • For indoor and outdoor use

  • Operating temperatures: −20°C to 80°C

  • Operating humidity: Dry environment only

ROHS3

Compliant



Lieferumfang:

  • 1 x  Stück mit Heatsink
