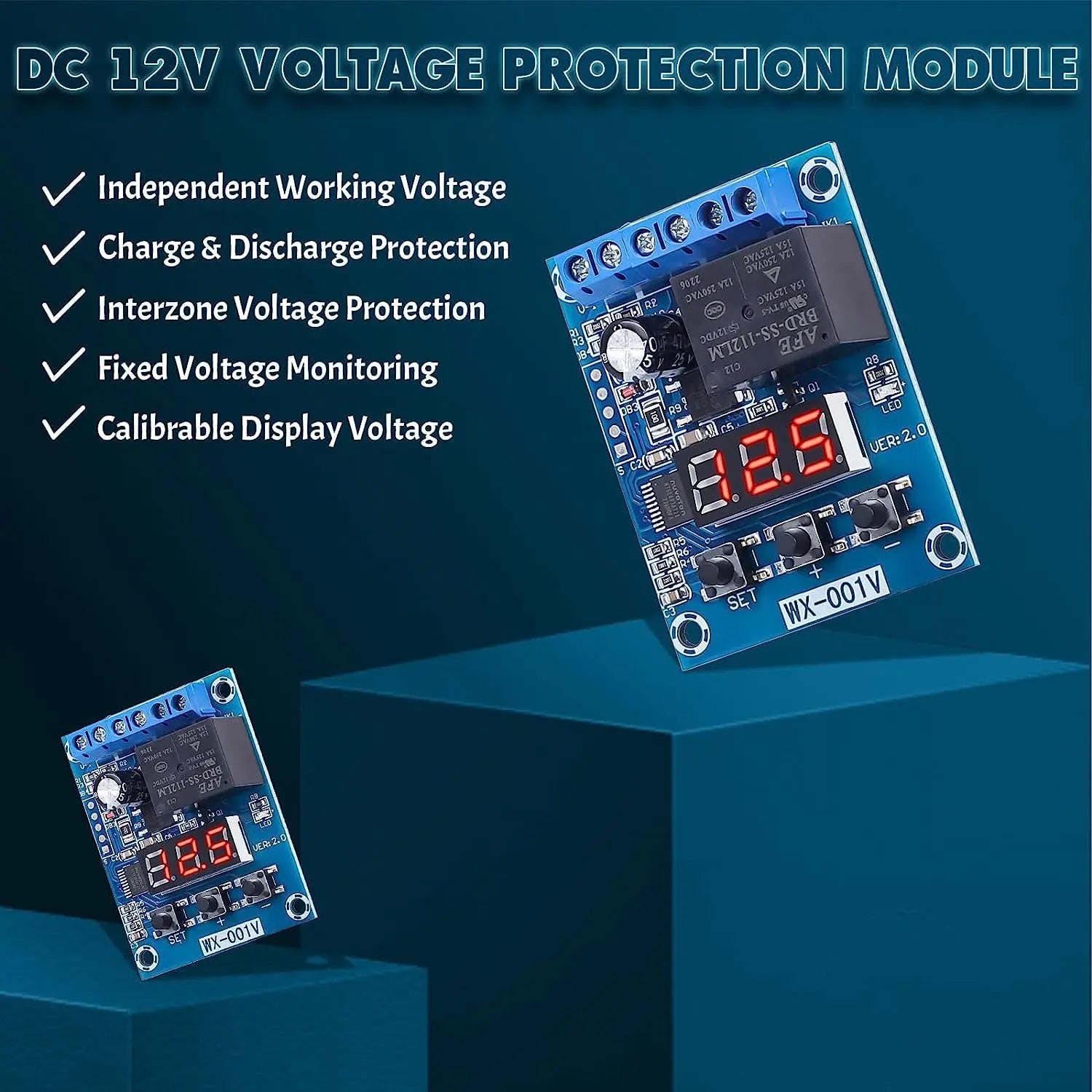

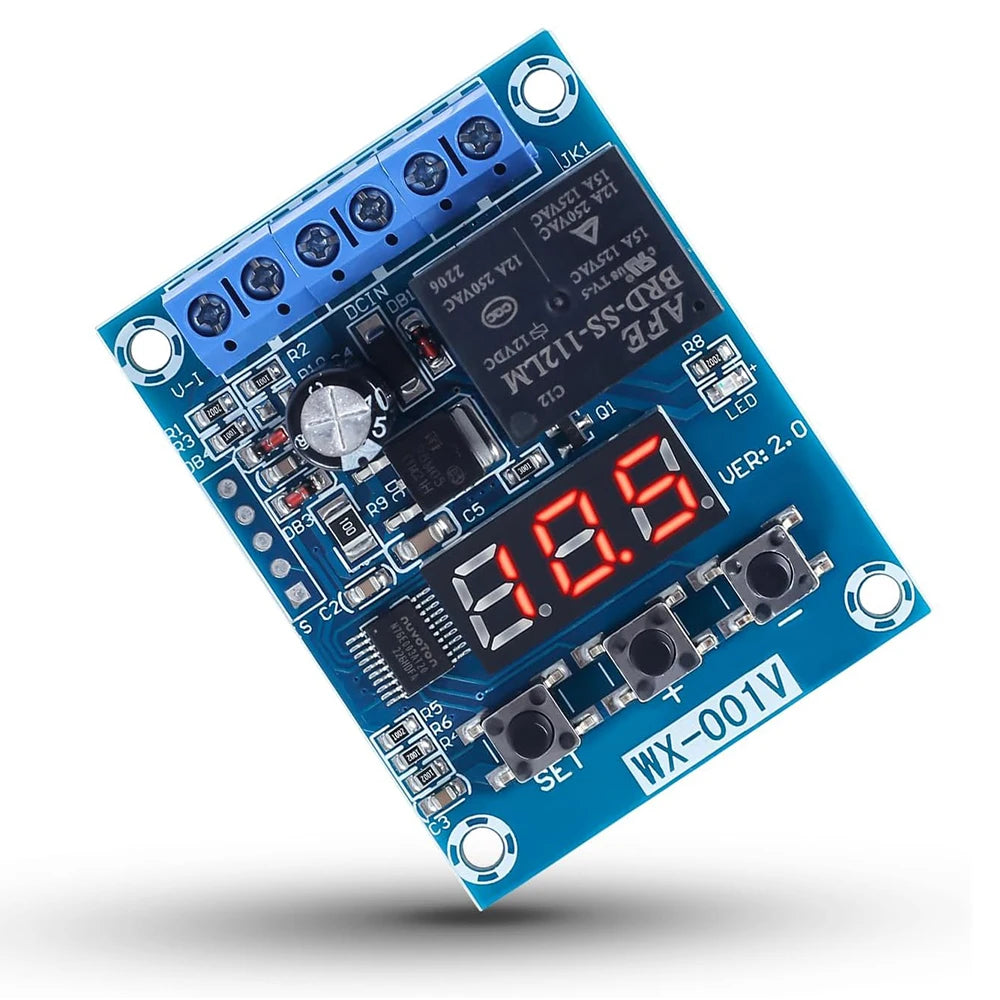

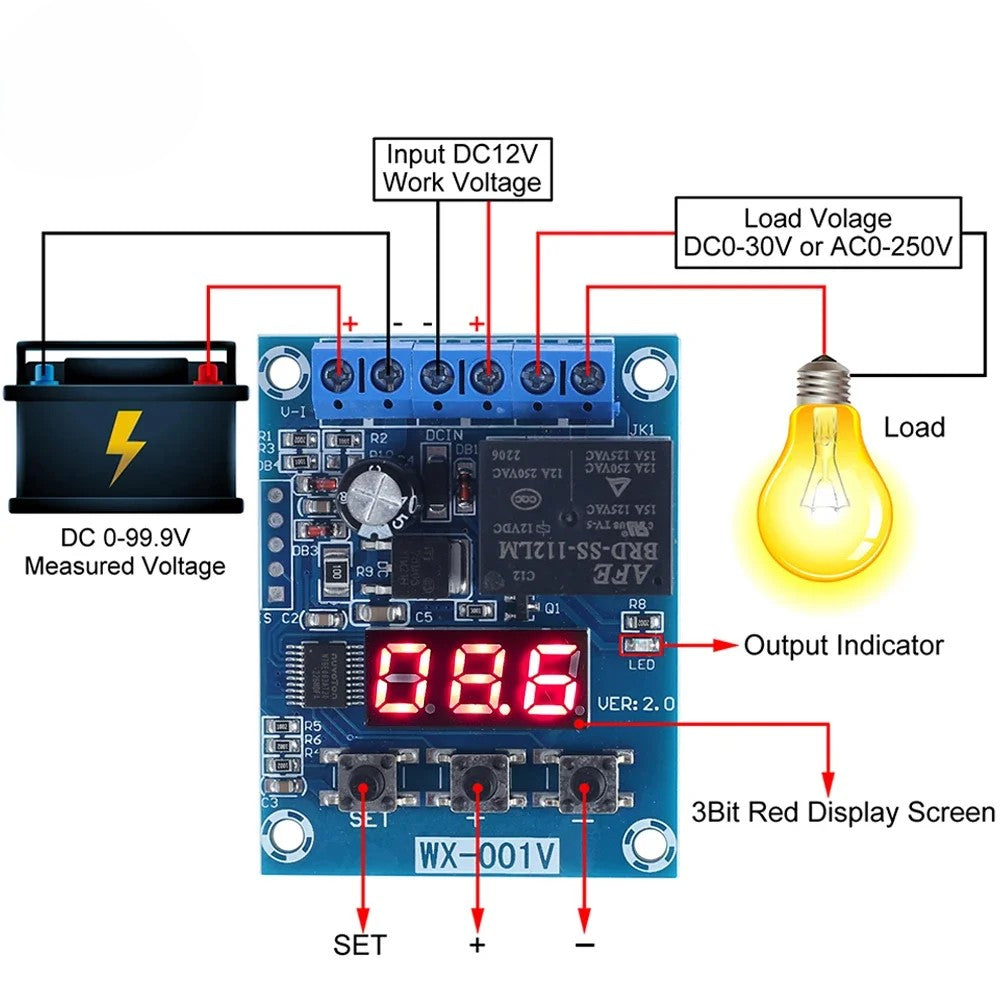

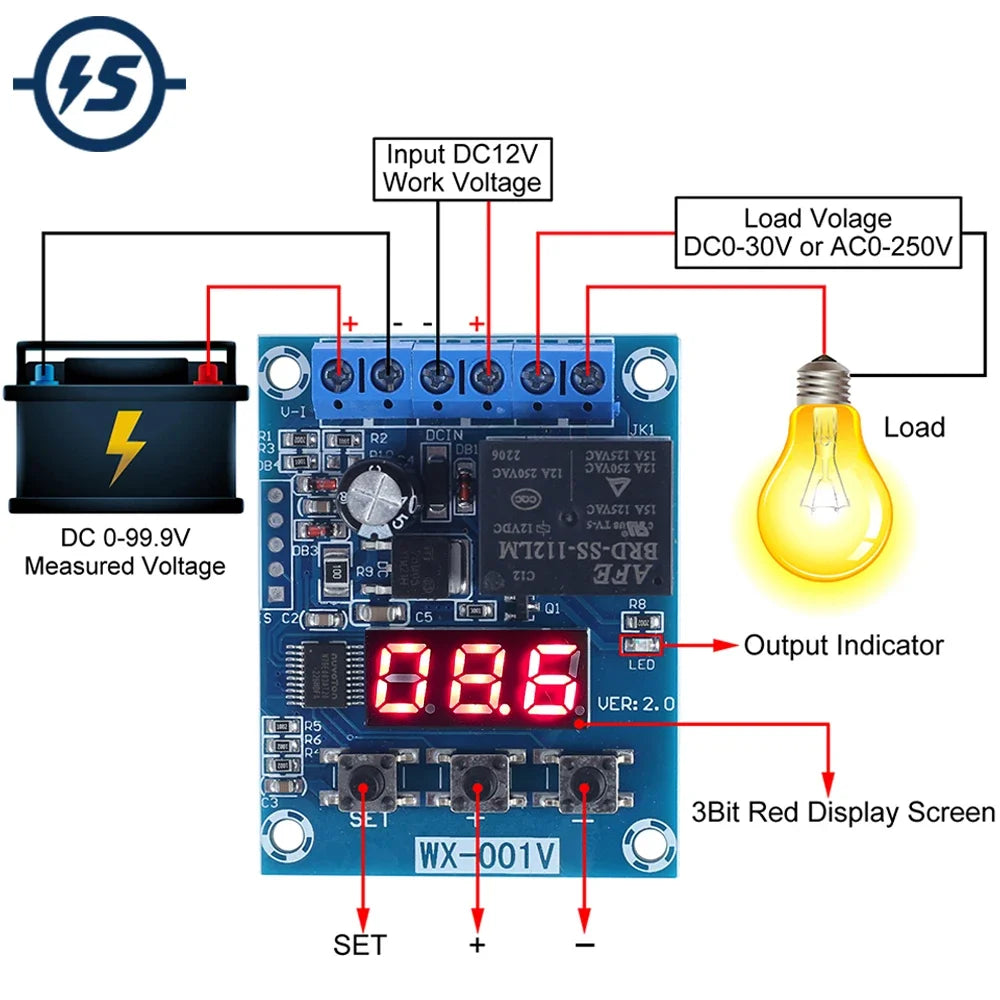

Description
Dieses DC-Batteriespannungs-Überwachungsmodul dient zur automatischen Überwachung, Steuerung und Absicherung von Batterien im Spannungsbereich von 0 bis 99,9 V.
Es eignet sich für Blei-Säure-, Lithium-, LiFePO₄- und andere DC-Batteriesysteme.
Das Modul schützt Batterien zuverlässig vor Überladung, Tiefentladung, Über- und Unterspannung und steuert Lade- oder Lastkreise über ein integriertes 12A-Relais.
⭐ Hauptfunktionen
-
✔ Spannungsüberwachung von 0–99,9 V
-
✔ Lade- und Entladeschutz
-
✔ Über- & Unterspannungsschutz
-
✔ Mehrere Betriebsmodi (F1–F8)
-
✔ Einstellbare obere & untere Grenzspannung
-
✔ Relaisausgang bis 12 A
-
✔ Digitale Spannungsanzeige
-
✔ Display abschaltbar (Energiesparmodus)

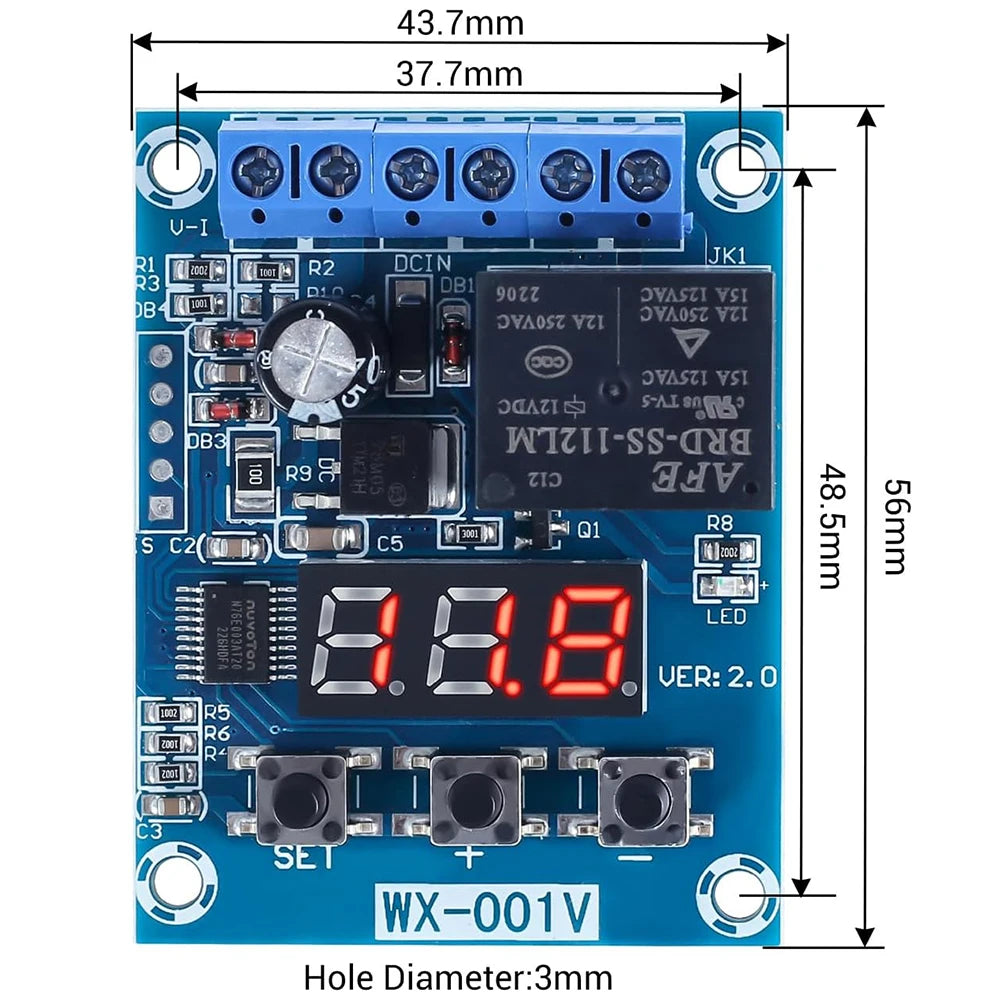

⚙️ Technische Daten
| Parameter |
Wert |
| Versorgungsspannung |
DC 12 V |
| Erfassungsbereich |
0 – 99,9 V |
| Startspannung |
0,1 V |
| Relaiskontakt |
max. 12 A |
| Messgenauigkeit |
0,1 V |
| Batterietypen |
Blei-Säure, Lithium, LiFePO₄ |
| Anzeige |
Digitales LED-Display |
| Schutzfunktionen |
Über-/Unterspannung |
| Stromsparmodus |
Display ein/aus schaltbar |

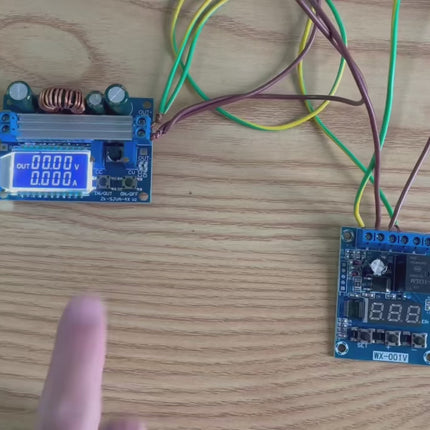

🔧 Einstellung der Grenzwerte (V1 / V2)
-
SET-Taste einmal drücken → Anzeige „F1“
-
SET-Taste erneut drücken → Untere Grenzspannung V1 blinkt
-
SET-Taste erneut drücken → Obere Grenzspannung V2 blinkt
-
SET-Taste erneut drücken → Werte speichern & zurückkehren
💡 Display ausschalten:

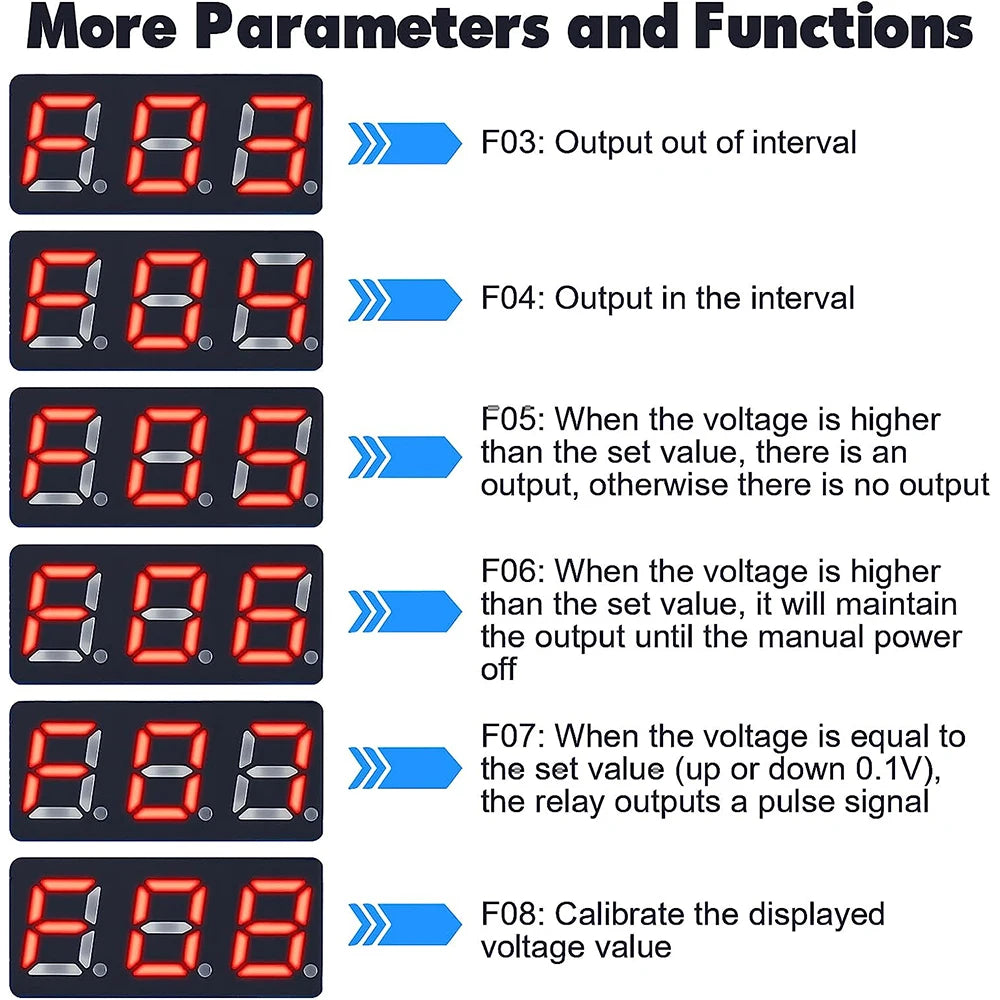

🧠 Funktionsmodi (F1 – F8)
| Modus |
Funktion |
| F1 |
Ladeüberwachung (Relais EIN < V1, AUS > V2) |
| F2 |
Entladeüberwachung (Relais EIN > V2, AUS < V1) |
| F3 |
Relais AUS im Bereich V1–V2 |
| F4 |
Relais EIN im Bereich V1–V2 |
| F5 |
Festpunktüberwachung (Relais EIN > V1) |
| F6 |
Selbsthaltender Festpunktmodus |
| F7 |
Impulsmodus (Relaisimpuls bei Erreichen von V1 ±0,1 V) |
| F8 |
Spannungs-Kalibrierung (±5,0 V) |
👉 Funktionsauswahl:
🛡️ Schutz & Sicherheit
-
Schutz vor Überladung & Tiefentladung
-
Relais trennt automatisch bei Grenzwertüberschreitung
-
Geeignet für Dauerbetrieb
-
Verpolung & Kurzschluss vermeiden
🧠 Typische Anwendungen
-
Batterie-Ladeüberwachung
-
Solar- & Inselanlagen
-
12V / 24V / 48V Batteriesysteme
-
Wohnmobil, Boot, Off-Grid
-
DIY-Energiespeicher
-
Industrie- & Automationsprojekte
📦 Lieferumfang
