Dieses hochwertige M12 (S-Mount) Festbrennweiten-Objektiv wurde speziell für Kameramodule mit M12-Gewinde entwickelt und eignet sich hervorragend für Anwendungen mit hoher Bildqualität und großer Reichweite.
Die Objektive verfügen über eine IR-korrigierte Glasoptik (IR Corrected) und liefern sowohl bei Tageslicht als auch in Verbindung mit 850 nm oder 940 nm IR-Beleuchtung ein scharfes Bild.
⭐ Highlights
✅ M12 (S-Mount) Standardgewinde
✅ 5 MP hochauflösende Glasoptik
✅ IR-korrigiert für Tag- und Nachtsicht
✅ Brennweiten: 16 mm, 25 mm, 35 mm oder 50 mm
✅ Manuell fokussierbar
✅ Ideal für ESP32-CAM, OV2640, OV5640, Raspberry Pi und industrielle Kameras
Durch die verschiedenen Brennweiten lässt sich das Objektiv optimal an den jeweiligen Einsatzbereich anpassen – von mittleren Entfernungen bis hin zu Teleanwendungen wie Kennzeichenerkennung oder Industrieüberwachung.
📦 Varianten
Variante
Brennweite
Sensorgröße
Auflösung
Typischer Einsatz
16 mm
16 mm
1/2"
5 MP
Mittlere Entfernung
25 mm
25 mm
1/2"
5 MP
Teleobjektiv
35 mm
35 mm
1/2"
5 MP
Große Entfernungen
50 mm
50 mm
1/2"
5 MP
Sehr große Entfernungen
📊 Technische Daten
Eigenschaft
Wert
Objektivtyp
Festbrennweite
Gewinde
M12 × 0,5 (S-Mount)
Varianten
16 mm / 25 mm / 35 mm / 50 mm
Sensorgröße
1/2"
Maximale Auflösung
5 Megapixel
IR-Korrektur
Ja (IR Corrected)
Fokus
Manuell
Material
Metallgehäuse
Farbe
Schwarz
🔍 Vergleich der Varianten
Brennweite
Sichtfeld*
Reichweite
Empfehlung
16 mm
ca. 18–22°
Mittel
Überwachung, Robotik
25 mm
ca. 12–15°
Hoch
Kennzeichenerkennung, Maschinen
35 mm
ca. 9–11°
Sehr hoch
Industrie, Teleüberwachung
50 mm
ca. 6–8°
Extrem hoch
Weit entfernte Objekte
*Das tatsächliche Sichtfeld hängt von der Sensorgröße der verwendeten Kamera ab.
🔌 Kompatibilität
Kompatibel mit allen Kameras mit M12 (S-Mount) Gewinde, z. B.:
ESP32-CAM (M12-Version)
OV2640 Kameramodule
OV5640 Kameramodule
Raspberry Pi Kamera mit M12-Halter
USB-Kameramodule
Industrial Vision Kameras
Machine Vision Systeme
CCTV Überwachungskameras
🚀 Vorteile
✔ Hochwertige 5 MP Glasoptik
✔ IR-korrigierte Linse für Tag- und Nachtsicht
✔ Robustes Metallgehäuse
✔ Präzise manuelle Fokussierung
✔ Standard M12 (S-Mount)
✔ Hohe Bildschärfe
✔ Ideal für große Aufnahmeentfernungen
🎯 Einsatzbereiche
Kennzeichenerkennung (ANPR)
Überwachungssysteme
Industrieautomation
Robotik
Smart Home
ESP32-CAM Projekte
Raspberry Pi Vision
Bildverarbeitung
CNC- und Maschinenkameras
Forschung & Entwicklung
💡 Welche Brennweite passt zu Ihrer Anwendung?
Anwendung
Empfehlung
Allgemeine Überwachung
16 mm
Robotik & Industrie
16 mm
Kennzeichenerkennung (5–15 m)
25 mm
Kennzeichenerkennung (10–25 m)
35 mm
Teleüberwachung (>20 m)
50 mm
📦 Lieferumfang
1 × M12 Objektiv (Brennweite nach Auswahl)
10 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Dieses hochwertige M12 (S-Mount) Zoomobjektiv eignet sich ideal für Kameramodule mit M12-Gewinde und ist kompatibel mit zahlreichen Embedded-Kameras wie OV2640, OV5640, ESP32-CAM, Raspberry Pi Kameramodulen (M12-Versionen) sowie industriellen Bildverarbeitungssystemen.
⭐ Highlights
✅ M12 (S-Mount) Standardgewinde
✅ 2.8–12 mm oder 6–22 mm Zoom
✅ Manueller Fokus und Zoom
✅ IR-korrigierte Optik für Tag- und Nachtsicht
✅ Kompatibel mit OV2640, OV5640, ESP32-CAM und Raspberry Pi
✅ Hochwertiges Metallgehäuse und Glaslinsen
Durch den manuellen Zoom- und Fokusring kann das Sichtfeld flexibel an die jeweilige Anwendung angepasst werden. Die integrierte IR-Korrektur (IR Corrected) sorgt sowohl bei Tageslicht als auch in Verbindung mit IR-Beleuchtung (z. B. 850 nm oder 940 nm) für ein scharfes Bild.
Je nach Anwendung stehen zwei Brennweitenbereiche zur Verfügung.
📦 Varianten
Variante
Brennweite
Blende
Sensorgröße
Auflösung
Einsatzbereich
2.8–12 mm
2.8–12 mm
F2.5
1/4"
3 MP
Weitwinkel bis mittlere Entfernung
6–22 mm
6–22 mm
F1.6
1/2.5"
5 MP
Mittlere bis große Entfernungen
📊 Technische Daten
Eigenschaft
2.8–12 mm
6–22 mm
Objektivtyp
Zoomobjektiv
Zoomobjektiv
Gewinde
M12 × 0,5 (S-Mount)
M12 × 0,5 (S-Mount)
Brennweite
2.8–12 mm
6–22 mm
Blende
F2.5
F1.6
Sensorgröße
1/4"
1/2.5"
Maximale Auflösung
3 MP
5 MP
IR-Korrektur
Ja
Ja
Fokus
Manuell
Manuell
Zoom
Manuell
Manuell
Material
Metall
Metall
Farbe
Schwarz
Schwarz
🔍 Sichtfeld (ca.)
Brennweite
Typisches Sichtfeld
2.8 mm
ca. 95–110°
6 mm
ca. 45–55°
12 mm
ca. 20–25°
22 mm
ca. 10–15°
Das tatsächliche Sichtfeld hängt von der Sensorgröße der verwendeten Kamera ab.
✅ Kompatibel mit
ESP32-CAM (M12-Version)
OV2640 Kameramodule
OV5640 Kameramodule
Raspberry Pi Kameramodule mit M12-Halter
USB-Kameramodule
Industrial Vision Kameras
Machine Vision Systeme
CCTV Kameras
Smart Home Kameras
🚀 Vorteile
✔ Hochwertige Glaslinsen
✔ M12 Standardgewinde (S-Mount)
✔ Manueller Fokus
✔ Manueller Zoom
✔ IR-korrigierte Optik
✔ Scharfes Bild bei Tag und Nacht
✔ Robustes Metallgehäuse
🎯 Einsatzbereiche
Überwachungskameras
Kennzeichenerkennung (ANPR)
Robotik
Smart Home
Industrieautomation
Bildverarbeitung
Raspberry Pi Projekte
ESP32-CAM Projekte
IoT-Systeme
Labor- und Forschungsanwendungen
💡 Welche Variante eignet sich für mich?
Anwendung
Empfehlung
Innenräume
2.8–12 mm
Überwachung
2.8–12 mm
Robotik
2.8–12 mm
Kennzeichenerkennung
6–22 mm
Große Entfernungen
6–22 mm
Industrie & Machine Vision
6–22 mm
📦 Lieferumfang
1 × M12 Zoomobjektiv (Variante nach Auswahl)
20 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Kompakter M6 Schlauchanschluss für 4 × 6 mm Schlauch zur Verwendung in Wasserkühlungen, Flüssigkeitskreisläufen, Elektronik-Kühlsystemen und DIY-Projekten.
Der Anschluss ist passend für Schläuche mit 4 mm Innendurchmesser (ID) und 6 mm Außendurchmesser (OD).
Erhältlich als gerader M6-Anschluss oder als 90° Winkelanschluss.
Varianten
Variante
Gewinde
Passender Schlauch
Schlauch-Ø außen
Ausführung
M6 Straight Fitting
M6
4 × 6 mm
6 mm OD
Gerade
M6 90° Fitting
M6
4 × 6 mm
6 mm OD
90° Winkel
Technische Daten
Eigenschaft
Spezifikation
Produkttyp
Schlauchanschluss / Fitting
Gewinde
M6
Schlauchgröße
4 × 6 mm
Innendurchmesser Schlauch
4 mm ID
Außendurchmesser Schlauch
6 mm OD
Varianten
Gerade / 90° Winkel
Anwendung
Wasser- und Flüssigkeitskühlung
Einsatzbereiche
Ideal für Aluminium-Wasserkühlplatten, Mini-Radiatoren, Pumpen, CPU-/GPU-Kühlungen, LED-Kühlung, Laser-Kühlung, Elektronik und individuelle Flüssigkeitskreisläufe.
Die gerade Variante eignet sich für Installationen mit ausreichend Platz oberhalb des Anschlusses. Der 90° Winkelanschluss ermöglicht eine seitliche Schlauchführung und ist besonders praktisch bei geringer Einbauhöhe.
Lieferumfang
1 × M6 Fitting in gewählter Variante
M6 Gerade – für 4 × 6 mm Schlauch
M6 90° Winkel – für 4 × 6 mm Schlauch
4 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Produktbeschreibung
Das magnetische Levitationsmodul ermöglicht das berührungslose Schweben und automatische Drehen geeigneter Objekte mittels elektromagnetischer Regelung.
Das Modul eignet sich ideal für den Bau von schwebenden Displays, Dekorationsobjekten, Topfpflanzen, Lautsprechern, Produktpräsentationen und individuellen DIY-Projekten.
Durch die integrierte elektronische Regelung wird der mitgelieferte bzw. geeignete Schwebemagnet in einer Höhe von etwa 18–35 mm unterhalb des Moduls stabilisiert. Während des Schwebens kann sich das Objekt frei drehen.
Je nach benötigter Tragfähigkeit stehen zwei Varianten zur Auswahl:
max. 550 g
max. 1000 g
Die integrierten 12 LED-Leuchten sorgen zusätzlich für eine attraktive Beleuchtung des schwebenden Objekts.
⭐ Highlights
Magnetisches Schweben ohne mechanischen Kontakt
Zwei Varianten: 550 g oder 1000 g Tragfähigkeit
Schwebehöhe ca. 18–35 mm
Automatische Rotation des schwebenden Objekts
Integrierte 12 LED-Leuchten
Spulen aus reinem Kupfer
Elektronisch geregelte magnetische Stabilisierung
Geringer Stromverbrauch
Geräuscharmer Betrieb
Robuste Metallkonstruktion
Vier Montagebohrungen
Ideal für individuelle DIY-Aufbauten und Displays
📦 Varianten
Variante
Maximale Tragfähigkeit
Anwendung
550 g
bis ca. 550 g
Kleine Displays, Dekorationen, Modelle, leichte Pflanzgefäße
1000 g
bis ca. 1000 g
Größere Displays, Lautsprecher, Modelle und schwerere Aufbauten
Hinweis: Für einen zuverlässigen Schwebezustand sollte das Gewicht des kompletten schwebenden Aufbaus innerhalb der zulässigen Tragfähigkeit liegen.
📊 Technische Daten
Eigenschaft
Spezifikation
Produkttyp
Magnetisches Levitationsmodul
Funktionsprinzip
Elektromagnetische Levitation
Tragfähigkeit
max. 550 g oder 1000 g, je nach Variante
Betriebsspannung
DC 12 V
Empfohlenes Netzteil
12 V / 2 A
Arbeitsstrom
ca. 0,2 A
Schwebehöhe
ca. 18–35 mm
Max. Magnetdurchmesser
ca. 50 mm
Modulgröße
ca. 100 × 100 × 20 mm
Montagebohrungen
4 × Ø 3 mm
Beleuchtung
12 LEDs
Rotation
Automatische / freie Rotation
Spulenmaterial
Reines Kupfer
Ausführung
Metall
Farbe
Metall / Schwarz, abhängig von Ausführung
🧲 Magnetische Levitation
Das System arbeitet mit einer elektronisch geregelten elektromagnetischen Aufhängung. Die Elektronik überwacht die Position des Magneten und passt das Magnetfeld entsprechend an.
Dadurch kann ein geeignetes Objekt ohne mechanische Verbindung sichtbar in der Luft schweben.
Die typische Schwebehöhe beträgt:
ca. 1,8 bis 2,5 cm
Der maximale Durchmesser des verwendeten Schwebemagneten beträgt ca. 50 mm.
🔄 Automatische Rotation
Neben der magnetischen Aufhängung unterstützt das Modul die Rotation des schwebenden Objekts.
Dadurch eignet es sich besonders für Präsentations- und Dekorationsanwendungen, bei denen ein Produkt oder Modell von mehreren Seiten sichtbar sein soll.
💡 Integrierte LED-Beleuchtung
Das Modul verfügt über 12 integrierte LEDs.
Die Beleuchtung setzt das schwebende Objekt optisch in Szene und eignet sich besonders für:
Produktpräsentationen
Ausstellungsstücke
Modelle
Dekoration
schwebende Pflanzen
technische Demonstratoren
🏗️ Montage und Abmessungen
Das Modul besitzt eine kompakte Grundfläche von etwa:
100 × 100 mm
Die Bauhöhe beträgt etwa:
20 mm
Zur mechanischen Befestigung stehen vier Montagebohrungen mit ca. 3 mm Durchmesser zur Verfügung.
Dadurch kann das Modul beispielsweise in ein eigenes Gehäuse, einen Rahmen oder einen Präsentationsständer integriert werden.
⚙️ Eigenschaften
Hohe Tragfähigkeit
Berührungsloses Schweben
Elektronische Positionsregelung
Automatische Rotation
12 integrierte LEDs
Kupferspulen
Geringer Stromverbrauch
Geräuscharmer Betrieb
Kompakte Abmessungen
Robuste Konstruktion
Für individuelle Gehäuse geeignet
Ideal für Prototypen und DIY-Projekte
🎯 Einsatzbereiche
Das Magnetschwebemodul eignet sich beispielsweise für:
Schwebende Topfpflanzen
Produktdisplays
Präsentationsständer
Schwebende Lautsprecher
Figuren und Modelle
Modellbau
Dekorationsobjekte
Messe- und Verkaufsdisplays
Werbeaufsteller
Schaufenster
Technische Demonstratoren
Physik- und STEM-Projekte
DIY-Projekte
Magnetische Experimente
⚠️ Hinweise zur Verwendung
Die maximale Tragfähigkeit bezieht sich auf den gesamten schwebenden Aufbau einschließlich Magnet und befestigtem Objekt.
Für eine stabile Levitation muss das Objekt möglichst gut ausbalanciert und der Schwerpunkt passend zum Schwebemagneten positioniert werden.
Magnetische Levitationssysteme reagieren empfindlich auf die Positionierung. Beim Einsetzen des Magneten sollte dieser vorsichtig an den stabilen Schwebezustand herangeführt werden.
Starke Magnete können elektronische Geräte, magnetische Datenträger und andere magnetempfindliche Gegenstände beeinflussen. Entsprechenden Abstand einhalten.
📦 Lieferumfang
1 × Magnetisches Levitationsmodul
Variante nach Auswahl:
max. 550 g Tragfähigkeit
max. 1000 g Tragfähigkeit
2 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Der MH-Z19B ist ein kompakter digitaler CO₂-Sensor zur Messung der Kohlendioxidkonzentration in der Umgebungsluft. Er arbeitet nach dem NDIR-Prinzip (Non-Dispersive Infrared) und bestimmt die CO₂-Konzentration über die charakteristische Infrarotabsorption von Kohlendioxid.
Im Gegensatz zu einfachen Luftqualitätssensoren misst der MH-Z19B CO₂ direkt über ein optisches Infrarotverfahren. Dadurch eignet er sich hervorragend für Raumluftüberwachung, Lüftungssteuerungen, HVAC-Systeme, Smart Home, Gewächshäuser, Schulen und eigene ESP32-/Arduino-Messgeräte.
Diese Ausführung besitzt einen Messbereich von 0–5000 ppm und bietet unter anderem UART- und PWM-Ausgänge zur einfachen Integration in Mikrocontroller- und Automatisierungssysteme.
⭐ Highlights
MH-Z19B CO₂ Sensor
Messbereich: 0–5000 ppm
Echtes NDIR-Infrarot-Messprinzip
Selektive CO₂-Messung
Digitale UART-Schnittstelle
PWM-Ausgang
Analogausgang vorhanden
Versorgung mit 4,5–5,5 V DC
Integrierte Temperaturkompensation
Gute Langzeitstabilität
Lange Sensorlebensdauer
Kompakte Bauform
Anschlusskabel inklusive
Ideal für Arduino, ESP32 und Raspberry Pi
📊 Technische Daten
Eigenschaft
Spezifikation
Modell
MH-Z19B
Messgas
Kohlendioxid (CO₂)
Messprinzip
NDIR – nichtdispersive Infrarotmessung
Messbereich dieser Variante
0–5000 ppm CO₂
Versorgungsspannung
4,5–5,5 V DC
Empfohlene Versorgung
5 V DC
Durchschnittliche Stromaufnahme
< 20 mA bei 5 V
Spitzenstrom
ca. 150 mA
Logikpegel
3,3 V, 5-V-kompatibel
Schnittstellen
UART / PWM / analog
Aufwärmzeit
ca. 3 Minuten
Reaktionszeit
T90 < 120 s
Betriebstemperatur
0 bis +50 °C
Luftfeuchtigkeit
0–95 % RH, nicht kondensierend
Temperaturkompensation
Ja
Anwendung
CO₂-/Raumluftmessung
🌬️ Echte CO₂-Messung mit NDIR-Technologie
Der MH-Z19B verwendet eine Infrarot-Lichtquelle und eine optische Messkammer.
CO₂ absorbiert Infrarotstrahlung in einem charakteristischen Wellenlängenbereich. Aus der gemessenen Absorption kann der Sensor die vorhandene Kohlendioxidkonzentration bestimmen.
Vorteile des NDIR-Verfahrens
✔ Direkte CO₂-Erfassung
✔ Gute Selektivität
✔ Keine elektrochemische Verbrauchsreaktion
✔ Gute Langzeitstabilität
✔ Geringe Abhängigkeit vom Sauerstoffgehalt
✔ Für kontinuierliche Raumluftmessungen geeignet
📈 Messbereich 0–5000 ppm
Diese Variante ist für einen CO₂-Messbereich von:
0 bis 5000 ppm
ausgelegt.
Damit eignet sie sich besonders für die Überwachung der Luftqualität in Innenräumen.
Typische Orientierung für Innenräume
CO₂-Konzentration
Allgemeine Einordnung
ca. 400–500 ppm
Typischer Bereich frischer Außenluft
< 800 ppm
Sehr gute Raumluft
800–1000 ppm
Gute bis akzeptable Raumluft
1000–1500 ppm
Erhöhter CO₂-Wert
> 1500 ppm
Lüftung häufig sinnvoll
> 2000 ppm
Deutlich erhöhte CO₂-Konzentration
Die konkrete Bewertung hängt von Anwendung, Raum und geltenden Anforderungen ab.
🔌 Schnittstellen
Der MH-Z19B bietet mehrere Möglichkeiten zur Signalauswertung.
UART
Über die serielle UART-Schnittstelle können CO₂-Messwerte digital ausgelesen werden.
Ideal für:
ESP32
Arduino
STM32
Raspberry Pi
Mikrocontroller
Embedded-Systeme
Die digitale Übertragung erleichtert die Weiterverarbeitung und Anzeige der Messwerte.
PWM
Alternativ kann die CO₂-Konzentration über das PWM-Ausgangssignal ausgewertet werden.
Die Pulsweite des Signals repräsentiert dabei den gemessenen CO₂-Wert.
Dies ist besonders praktisch, wenn keine UART-Kommunikation verwendet werden soll.
Analogausgang
Der Sensor stellt außerdem einen Vo-Analogausgang zur Verfügung.
Je nach Anwendung und Sensorversion kann dieser zur analogen Signalauswertung verwendet werden.
📌 Anschluss / Pinbelegung
Pin / Bezeichnung
Funktion
Vin
Positive Versorgungsspannung
GND
Masse / Versorgung Minus
Vo
Analogausgang
PWM
PWM-Ausgang
HD
Kalibrier-/Zero-Funktion
RX
UART RX – Dateneingang
TX
UART TX – Datenausgang
Weitere Pinangaben
Pin
Funktion
Pin 1
Analog Output – Vo
Pin 2
Nicht belegt
Pin 3
GND
Pin 4
Vin
Pin 5
UART RX
Pin 6
UART TX
Pin 7
Nicht belegt
Vor dem Verdrahten sollte die Beschriftung am tatsächlich gelieferten Sensor bzw. Anschlusskabel kontrolliert werden.
💻 Verwendung mit ESP32 & Arduino
Der MH-Z19B ist besonders beliebt für eigene CO₂-Messgeräte.
Ein typisches System kann beispielsweise so aufgebaut werden:
MH-Z19B → UART → ESP32 → Display / WLAN / MQTT / Datenlogger
Damit lassen sich unter anderem realisieren:
CO₂-Anzeige
Ampelsystem
Lüftungsalarm
Datenlogger
WLAN-Monitoring
Smart-Home-Integration
automatische Lüftungssteuerung
🏠 Ideal für Raumluftüberwachung
Ein erhöhter CO₂-Wert kann als Indikator dafür dienen, dass in einem belegten Raum mehr Frischluft benötigt wird.
Der Sensor kann daher beispielsweise eine Steuerung auslösen:
CO₂ steigt → Mikrocontroller erkennt Grenzwert → Lüfter / Relais / Lüftungsanlage wird aktiviert
Damit eignet sich das Modul sehr gut für automatische Lüftungs- und Raumluftprojekte.
🌡️ Integrierte Temperaturkompensation
Der Sensor besitzt eine interne Temperaturkompensation, um den Einfluss wechselnder Umgebungstemperaturen auf die CO₂-Messung zu reduzieren.
Dies verbessert die Stabilität der Messwerte innerhalb des vorgesehenen Betriebstemperaturbereichs.
🚀 Vorteile
✔ Echtes NDIR-Messverfahren
✔ CO₂-Messbereich bis 5000 ppm
✔ UART-Ausgang
✔ PWM-Ausgang
✔ Analogausgang
✔ Integrierte Temperaturkompensation
✔ Gute Selektivität für CO₂
✔ Gute Langzeitstabilität
✔ Geringer durchschnittlicher Stromverbrauch
✔ Einfache Mikrocontroller-Integration
✔ Für kontinuierliche Messungen geeignet
✔ Anschlusskabel inklusive
🎯 Einsatzbereiche
CO₂-Messgeräte
Raumluftüberwachung
Smart Home
HVAC
Lüftungssteuerung
Luftreiniger
Frischluftanlagen
Schulen & Unterrichtsräume
Büros
Werkstätten
Gewächshäuser
Gebäudeautomation
IoT-Projekte
Arduino
ESP32
Raspberry Pi
Datenlogger
Umweltmesstechnik
DIY-Messgeräte
⚙️ Hinweise zur Stromversorgung
Obwohl die durchschnittliche Stromaufnahme relativ gering ist, kann der Sensor kurzzeitig einen deutlich höheren Strom benötigen.
Die 5-V-Stromversorgung sollte daher mindestens den angegebenen Spitzenstrom von ca. 150 mA zuverlässig bereitstellen können.
Für stabile Messungen empfiehlt sich:
stabile 5-V-Versorgung
saubere Masseverbindung
ausreichende Stromreserve
keine stark störende Versorgung durch Motoren oder Relais
⏱️ Aufwärmzeit
Nach dem Einschalten benötigt der MH-Z19B eine Aufwärmphase.
Aufwärmzeit: ca. 3 Minuten
Für möglichst stabile und vergleichbare Messungen sollte der Sensor nach dem Einschalten ausreichend Zeit zur Stabilisierung erhalten.
⚠️ Kalibrierung
Für zuverlässige Langzeitmessungen ist die korrekte Kalibrierung des Sensors wichtig.
Die Kalibrierfunktion sollte nur unter geeigneten Bedingungen verwendet werden. Insbesondere sollte eine Null-/Frischluftkalibrierung nicht einfach in einem unbekannten Innenraum durchgeführt werden, da ein falscher Referenzwert die folgenden CO₂-Messungen verfälschen kann.
⚠️ Hinweise
Sensor nicht mit Wasser oder Kondenswasser in Kontakt bringen.
Luftöffnungen des Sensors nicht verschließen.
Für ausreichenden Luftaustausch um den Sensor sorgen.
Versorgungsspannung von 4,5–5,5 V beachten.
Beim Anschluss RX/TX nicht vertauschen.
Nach dem Einschalten die Aufwärmzeit berücksichtigen.
Für sicherheitskritische Gaswarnsysteme nur entsprechend zugelassene Geräte verwenden.
📦 Lieferumfang
1 × MH-Z19B NDIR CO₂ Sensor 0–5000 ppm
1 × Anschlusskabel
5 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Produktbeschreibung

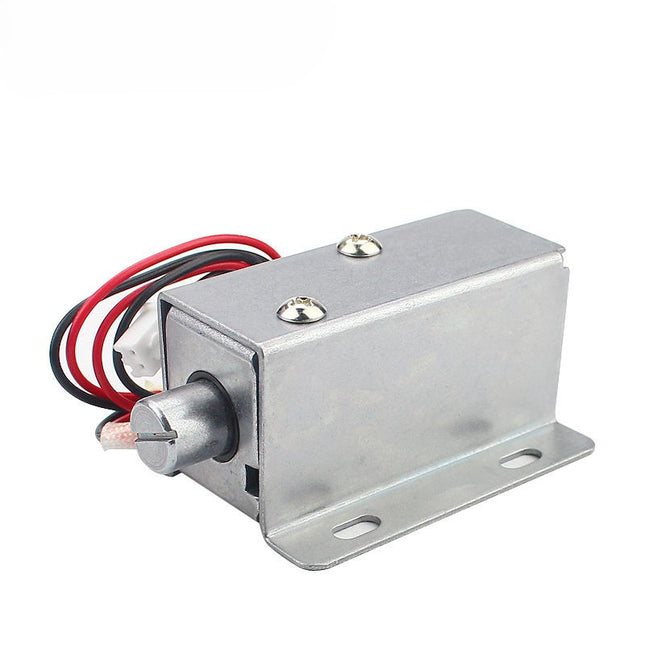

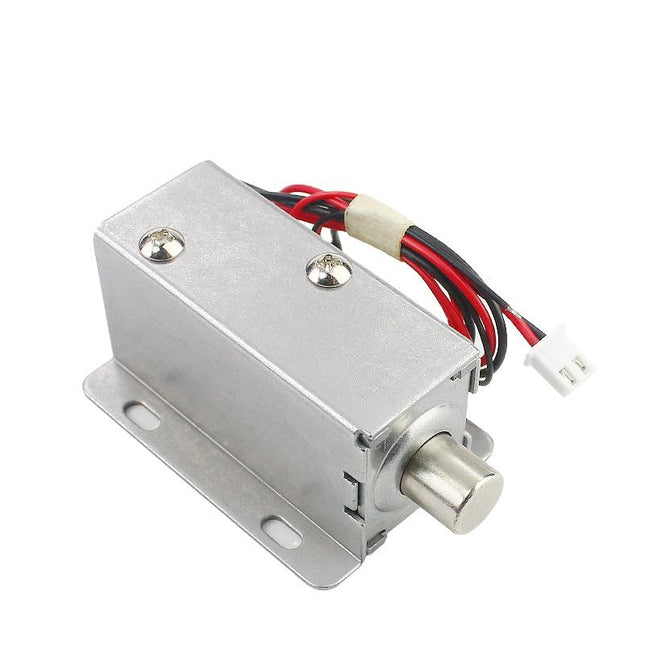

Das kompakte 12V DC Mini-Bolzenschloss ist ein elektromagnetisch betätigtes Verriegelungssystem für Schränke, Boxen, Automaten, Zugangssysteme und elektronische Steuerungen.
Das Schloss arbeitet nach dem Prinzip „Power-on Lock / Power-off Unlock“:
Spannung EIN → Schloss verriegeltSpannung AUS → Schloss entriegelt
Mit einer Leistungsaufnahme von nur 3,6 W, einem Arbeitsstrom von ca. 0,3 A und einem 9 mm Hub eignet sich das Magnetschloss besonders für kompakte elektronische Verriegelungslösungen.
⭐ Eigenschaften
Betriebsspannung: 12 V DC
Arbeitsstrom: 0,3 A
Leistungsaufnahme: 3,6 W
9 mm Bolzenhub
Elektrische Verriegelung
Verriegelt bei anliegender Spannung
Entriegelt bei abgeschalteter Spannung
Haltekraft: ca. 5 N
Kompakte Metallkonstruktion
Für längere Einschaltdauer ausgelegt
Ideal für Arduino, ESP32, Relais- und SPS-Steuerungen
📊 Technische Daten
Eigenschaft
Spezifikation
Produkttyp
Elektronisches Mini-Bolzenschloss
Funktionsprinzip
Elektromagnetisch
Betriebsspannung
DC 12 V
Arbeitsstrom
0,3 A
Leistungsaufnahme
3,6 W
Hub
9 mm
Anfangskraft
ca. 0,5 N
Haltekraft
ca. 5 N
Betriebsart
Power-on Lock / Power-off Unlock
Bei Spannung EIN
Verriegelt
Bei Spannung AUS
Entriegelt
Max. Einschaltdauer
< 24 Stunden
Betriebstemperatur
−10 bis +60 °C
Gewicht
ca. 160 g
Gehäuse
Metall
🔐 Funktionsweise
Stromversorgung
Zustand
12 V EIN
🔒 Verriegelt
12 V AUS
🔓 Entriegelt
Damit eignet sich das Schloss für Anwendungen, bei denen die Verriegelung durch Anlegen der Versorgungsspannung aktiviert werden soll.
⚡ Geringe Leistungsaufnahme
Im Vergleich zu leistungsstärkeren Hubmagneten benötigt dieses Modell lediglich:
12 V DC
0,3 A
3,6 W
Dadurch lässt es sich gut in kompakte Steuerungs- und Automatisierungssysteme integrieren.
🔌 Steuerung mit ESP32 / Arduino
Das Schloss darf aufgrund seiner Stromaufnahme von 300 mA nicht direkt über einen GPIO-Pin betrieben werden.
Eine typische Ansteuerung erfolgt über:
ESP32 / Arduino → MOSFET oder Relais → 12V Bolzenschloss
Bei Verwendung eines Transistors oder MOSFETs sollte eine geeignete Freilaufdiode zum Schutz der Steuerelektronik vorgesehen werden.
🛠️ Einsatzbereiche
Elektronische Schließsysteme
Schrankverriegelungen
Paketboxen
Aufbewahrungsboxen
Automaten
Elektronikgehäuse
Zugangskontrollen
Smart-Home-Projekte
Arduino und ESP32
Raspberry Pi
SPS-Steuerungen
Robotik
DIY-Automatisierung
⚠️ Wichtige Hinweise
Das Modell arbeitet nach dem Prinzip „Power-on Lock“. Ohne Versorgungsspannung befindet sich das Schloss im entriegelten Zustand.
Die angegebene Einschaltdauer beträgt unter 24 Stunden. Die zulässige Betriebsdauer sowie die Erwärmung sollten bei der konkreten Anwendung berücksichtigt werden.
Für Mikrocontroller ist eine externe Treiberstufe erforderlich.
📦 Lieferumfang
1 × Mini elektronisches Bolzenschloss 12V DC
5 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link

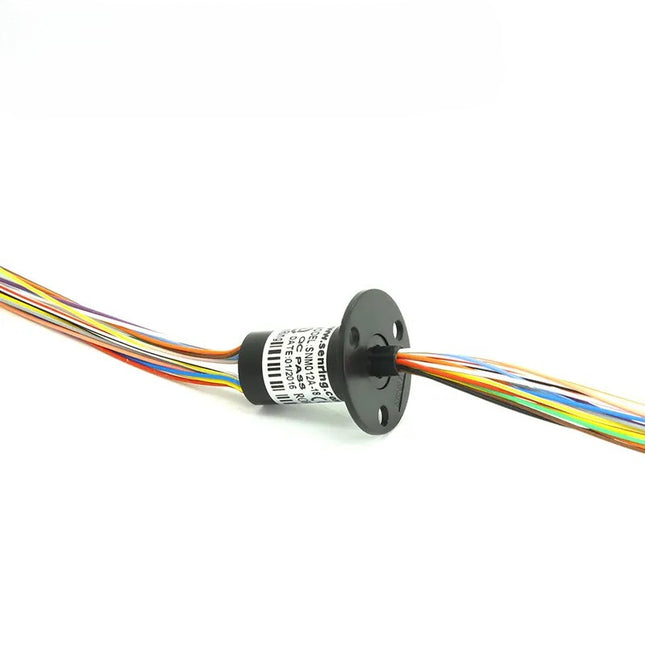

Der SNM012 Mini-Kapsel-Schleifring ist eine kompakte elektrische Drehdurchführung zur zuverlässigen Übertragung von Strom und elektrischen Signalen zwischen einem feststehenden und einem rotierenden Bauteil.
Mit einem Außendurchmesser von nur 12,5 mm eignet sich der Schleifring besonders für Anwendungen mit begrenztem Bauraum, beispielsweise in Robotik, Modellbau, Sensorik, Kamerasystemen und kleinen Dreheinheiten.
Die angebotene Variante verfügt über 6 Leitungen / 6 Kanäle.
⭐ Eigenschaften
Miniatur-Kapsel-Schleifring
Modell: SNM012
6 Kanäle / 6 Leitungen
Außendurchmesser: 12,5 mm
Stromübertragung bei kontinuierlicher Rotation
Für Strom- und Signalleitungen geeignet
Kompakte Bauform
Flansch zur einfachen Montage
Ideal für rotierende elektrische Baugruppen
Strombelastbarkeit je nach Ausführung: 1 A / 2 A

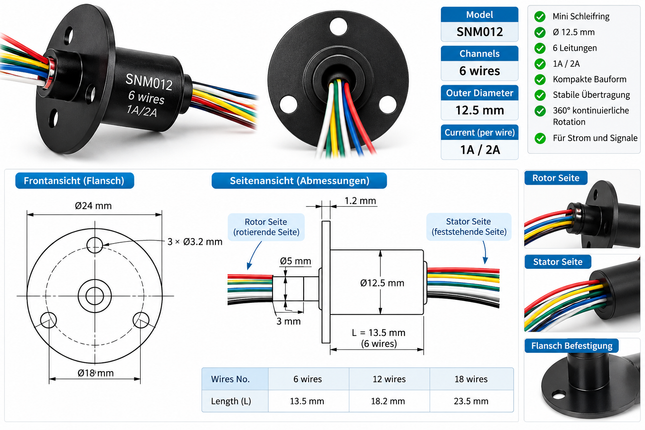

📐 Abmessungen – 6-Kanal-Version
Parameter
Wert
Modell
SNM012 / M125 Serie
Anzahl Leitungen
6
Außendurchmesser
Ø 12,5 mm
Gehäuselänge L
13,5 mm
Flanschdurchmesser
Ø 24 mm
Lochkreis
Ø 18 mm
Befestigungsbohrungen
3 × Ø 3,2 mm
Rotoransatz
Ø 5 mm
Rotoransatz Länge
ca. 3 mm
Flanschstärke
ca. 1,2 mm
Hinweis: Die Maße beziehen sich auf die abgebildete 6-Leiter-Version.
⚙️ Funktion
Ein Schleifring ermöglicht die elektrische Verbindung zwischen:
Stator → feststehende SeiteRotor → rotierende Seite
Dadurch können Leitungen über eine rotierende Verbindung geführt werden, ohne dass sich die Kabel bei kontinuierlicher Drehbewegung aufwickeln.
🛠️ Typische Anwendungen
Robotik
RC-Modellbau
Drehteller
Pan-/Tilt-Systeme
Kamerasysteme
Sensorplattformen
kleine Roboterarme
Messgeräte
Automatisierung
rotierende Displays
DIY-Projekte
elektrische Drehdurchführungen
📦 Lieferumfang
1 × SNM012 Mini-Kapsel-Schleifring, 6 Leitungen
10 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Das KT02 Schrittmotor-Test- und Steuerungsmodul ist ein kompaktes und leistungsfähiges Werkzeug zur Ansteuerung, Prüfung und Parametrierung von Schrittmotor-Treibern.Es erzeugt STEP-Impulse (Puls/Frequenz) sowie Richtungs-Signale (DIR) und eignet sich ideal zum Testen von Schrittmotoren, Endstufen und CNC-Treibern ohne Mikrocontroller.
Dank stufenloser Frequenzregelung lassen sich Drehzahl und Laufruhe des Motors präzise einstellen. Das Modul ist perfekt für Labor, Werkstatt, Service, Entwicklung und DIY-Projekte.
⭐ Hauptmerkmale & Vorteile
✔ Erzeugt STEP- / Impuls- & PWM-Signale
✔ Stufenlose Frequenzregelung zur Drehzahlsteuerung
✔ Richtungsumschaltung (CW / CCW)
✔ Ideal als Schrittmotor-Tester
✔ Keine Programmierung erforderlich
✔ Kompatibel mit gängigen Stepper-Treibern (z. B. A4988, DRV8825, TB6600, DM542 usw.)
✔ Kompakte Bauform
✔ Sofort einsatzbereit – Plug & Play
✔ Geeignet für NEMA-Motoren & CNC-Anwendungen
⚙️ Funktionen
Frequenzerzeugung:Erzeugt präzise Impulse zur Steuerung der Motordrehzahl
PWM/STEP-Signal:Sauberes Rechtecksignal für externe Motortreiber
Richtungssteuerung:Umschaltung der Drehrichtung per Schalter/Taste
Motor-Testbetrieb:Ideal zum Prüfen von Motor, Treiber und Verkabelung
📊 Technische Daten
Parameter
Wert
Produkttyp
Schrittmotor Tester & PWM-Impuls-Generator
Modell
KT02
Signalarten
STEP / PWM / DIR
Frequenzregelung
Stufenlos
Steuerfunktionen
Drehzahl & Richtung
Anwendung
Schrittmotor-Test & Steuerung
Kompatible Treiber
A4988, DRV8825, TB6600, DM542 u. a.
Betrieb
Standalone (kein MCU nötig)
Bauform
Mini / kompakt
Montage
Labor / Test / DIY
(Hinweis: Das Modul steuert Treiber, nicht direkt den Motor.)
🔌 Typischer Anschluss
STEP / PUL → Eingang des Motortreibers
DIR → Richtungseingang des Treibers
GND → Masse
VCC → Versorgung des Moduls (je nach Version)
🧠 Typische Anwendungen
Test von Schrittmotor-Treibern
CNC-Achsentests
3D-Drucker-Service
Labor- & Entwicklungsarbeiten
Ausbildung & Schulung
DIY-Mechanik & Automation
Fehlersuche in Motion-Systemen
📦 Lieferumfang
1× KT02 Mini Schrittmotor Tester & PWM-Generator Modul
16 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Dieser Mini Servo Tester / PWM Signal Generator ist ein kompaktes Tool zur Steuerung, Prüfung und Kalibrierung von Servos, ESCs und bürstenlosen Motorreglern.
✔ PWM Signal Generator optional auf 500–2500 µs erweitert✔ Servo & ESC Test✔ 3–8V kompatibel✔ Ultra kompakt
Das Modul erzeugt ein präzises PWM-Signal (1000–2000 µs, 50 Hz) – identisch mit dem Signal einer RC-Fernsteuerung. Damit eignet es sich perfekt für RC Flugzeuge, Drohnen, Lüftersteuerung und DIY-Projekte.
Über Lötpads kann der Signalbereich optional auf 500–2500 µs erweitert werden, um auch Servos mit erweitertem Bewegungsbereich zu nutzen.
📊 Technische Daten
Eigenschaft
Wert
Funktion
Servo Tester / PWM Generator
Signaltyp
PWM
Signalbereich
1000 – 2000 µs (Standard)
Erweiterung
500 – 2500 µs (per Lötpad)
Frequenz
50 Hz
Betriebsspannung
3V – 8V
Größe
ca. 15 × 23 × 28 mm
Anzeige
LED Statusanzeige
⚙️ Funktionen
Steuerung von Servos (Position testen)
ESC / Motorregler testen
PWM Signal generieren (Fernsteuerungsersatz)
Feinjustierung von Bewegungen
Erweiterbarer Signalbereich
🔌 Anschluss
Doppel-Pin Anschluss (Signal / VCC / GND)
Einfaches Anschließen von Servo oder ESC
Stromversorgung über gleiche Pins möglich
🚀 Vorteile
Sehr kompakt und leicht
Präzises PWM Signal
Ideal für Werkstatt & Testaufbau
Unterstützt Servos & ESCs
Erweiterbar auf größeren Winkelbereich
🎯 Einsatzbereiche
RC Flugzeuge
FPV Drohnen
Servo Tests
ESC Kalibrierung
DIY Projekte
⚠️ Hinweise
Standard PWM = 1000–2000 µs
Erweiterung auf 500–2500 µs nur per Lötmodifikation
Spannung beachten (3–8V)
Für Hochvolt-Servos passende Versorgung nutzen
📦 Lieferumfang
1 × Mini Servo Tester / PWM Modul
5 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
sortyp
6-Achsen IMU
Beschleunigungssensor
3 Achsen – X, Y, Z
Gyroskop
3 Achsen – X, Y, Z
Messgrößen
Beschleunigung & Winkelgeschwindigkeit
Kommunikation
I²C
Anschluss
PH2.0
Technologie
MEMS
Beschleunigungsbereiche
±2 / ±4 / ±8 / ±16 g
Gyroskopbereiche
±250 / ±500 / ±1000 / ±2000 °/s
Ausgang
Digital
Anwendung
Bewegung, Neigung, Rotation, Stabilisierung
Anschlusskabel
PH2.0 Kabel inklusive
🔄 6-Achsen Bewegungserfassung
Der MPU6050 enthält zwei Sensoren in einem IC:
Sensor
Achsen
Erfasst
Accelerometer
X / Y / Z
Lineare Beschleunigung & Neigung
Gyroscope
X / Y / Z
Winkelgeschwindigkeit / Rotation
Dadurch stehen insgesamt 6 Messachsen zur Verfügung.
📐 3-Achsen Beschleunigungssensor
Der integrierte Accelerometer erfasst Beschleunigungen entlang der drei Raumachsen:
X-Achse
Y-Achse
Z-Achse
Der Messbereich kann je nach Anwendung eingestellt werden:
±2 g
±4 g
±8 g
±16 g
Damit können beispielsweise Bewegungen, Lageänderungen, Neigungen und Erschütterungen erkannt werden.
🔃 3-Achsen Gyroskop
Das integrierte Gyroskop misst die Winkelgeschwindigkeit um die drei Achsen.
Einstellbare Messbereiche:
±250 °/s
±500 °/s
±1000 °/s
±2000 °/s
Ein kleiner Messbereich bietet eine höhere Empfindlichkeit für langsame Bewegungen, während größere Bereiche für schnelle Rotationen geeignet sind.
🔌 PH2.0 Schnittstelle
Das Modul verfügt über einen kompakten PH2.0-Steckanschluss.
Dadurch ist keine aufwendige Einzelverdrahtung direkt am Sensor erforderlich. Das mitgelieferte Anschlusskabel ermöglicht eine schnelle Integration in eigene Elektronik- und Robotikprojekte.
Vorteile
✔ Kompakter Anschluss
✔ Sichere Steckverbindung
✔ Schneller Ein- und Ausbau
✔ Weniger Verdrahtungsaufwand
✔ Ideal für kompakte Robotikprojekte
Vor dem Anschluss unbedingt die tatsächliche Pinbelegung des PH2.0-Steckers prüfen. Die Reihenfolge der Leitungen sollte nicht ausschließlich anhand der Kabelfarben angenommen werden.
💻 Kompatibel mit Mikrocontrollern
Durch die digitale I²C-Schnittstelle kann der MPU6050 mit zahlreichen Entwicklungsplattformen verwendet werden, beispielsweise:
Arduino Uno
Arduino Nano
Arduino Mega
ESP32
ESP8266
STM32
Raspberry Pi
Raspberry Pi Pico
eigene Mikrocontroller-Platinen
Für viele Plattformen stehen bereits MPU6050-Bibliotheken zur Verfügung.
🤖 Ideal für Robotik
Durch die Kombination von Beschleunigungs- und Drehratensensor eignet sich der MPU6050 besonders für bewegliche Systeme.
Typische Projekte:
Roboter
Self-Balancing Robot
RC-Fahrzeuge
Lageerkennung
Bewegungssensoren
Neigungserkennung
Stabilisierungssysteme
Telemetrie
Messsysteme
🧠 Sensorfusion
Accelerometer und Gyroskop ergänzen sich bei der Bestimmung von Bewegung und Orientierung.
Das Gyroskop reagiert sehr schnell auf Drehbewegungen, während der Beschleunigungssensor unter anderem die Richtung der Erdbeschleunigung erfassen kann.
Durch Software und geeignete Filterverfahren können beide Messwerte kombiniert werden, beispielsweise mit:
Complementary Filter
Kalman Filter
DMP-Funktionen des MPU6050
Damit lassen sich stabilere Werte für Lage und Bewegung berechnen.
🚀 Vorteile
✔ 6-Achsen IMU in einem Modul
✔ Beschleunigung + Gyroskop
✔ Digitale I²C-Kommunikation
✔ Einstellbare Messbereiche
✔ Schnelle Bewegungserfassung
✔ Kompakte Abmessungen
✔ PH2.0-Steckverbindung
✔ Anschlusskabel inklusive
✔ Geringer Stromverbrauch
✔ Ideal für Embedded-Systeme
✔ Große Software- und Bibliotheksunterstützung
🎯 Einsatzbereiche
Arduino Projekte
ESP32 Projekte
Robotik
STEM
DIY-Elektronik
RC-Fahrzeuge
Modellbau
Balancierroboter
Bewegungserkennung
Neigungsmessung
Stabilisierung
Telemetrie
Fahrzeugsteuerung
Lageerkennung
Prototypenentwicklung
Embedded Systems
⚠️ Hinweise
Der MPU6050 ist ein 6-Achsen-Sensor und besitzt keinen integrierten 3-Achsen-Magnetometer. Für einen vollständigen 9-Achsen-Aufbau ist ein zusätzlicher Magnetfeldsensor erforderlich.
Die Versorgungsspannung des konkreten Moduls muss vor dem Anschluss geprüft werden.
Bei Verwendung mit 3,3-V-Logik die elektrischen Eigenschaften des jeweiligen Boards beachten.
Die PH2.0-Pinbelegung vor dem Anschließen kontrollieren.
Für präzise Messungen empfiehlt sich eine Kalibrierung von Gyroskop und Beschleunigungssensor.
📦 Lieferumfang
1 × MPU6050 6-Achsen Gyroskop-/Beschleunigungssensor Modul
1 × PH2.0 Anschlusskabel
10 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link

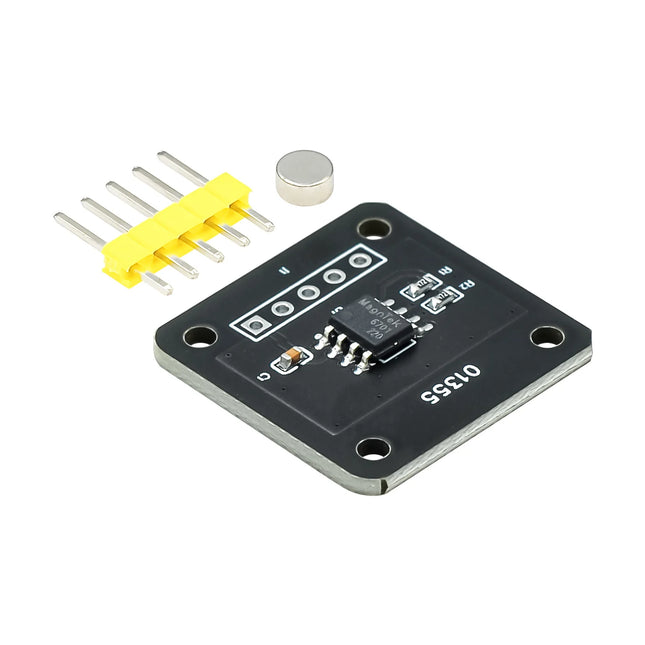

Das MT6701 Magnetic Rotary Encoder Sensor Module ist ein kompakter, hochauflösender magnetischer Drehwinkelsensor zur berührungslosen Erfassung von Winkelpositionen und Drehbewegungen.
Der integrierte MT6701-Sensor basiert auf differenzieller Hall-Technologie und ermöglicht eine absolute Winkelmessung über 360° mit 14-Bit-Auflösung. Dadurch stehen 16.384 digitale Winkelpositionen pro Umdrehung zur Verfügung.
Das Standardmodul verfügt über fünf Anschlüsse und unterstützt die digitale Winkelabfrage über I²C sowie einen Analog/PWM-Ausgang.
Im Vergleich zum AS5600 bietet der MT6701 eine viermal feinere digitale Winkelauflösung und eine besonders schnelle interne Signalverarbeitung.
Das Modul eignet sich für Arduino, ESP32, STM32, elektronische Drehknöpfe, Robotik und Positionsmesssysteme.
Hauptmerkmale
14-Bit absolute Winkelmessung
360° Messbereich
16.384 Winkelpositionen pro Umdrehung
Differenzielle Hall-Sensortechnologie
Berührungslose und verschleißarme Messung
Versorgungsspannung: DC 3,3–5,0 V
I²C-Schnittstelle für digitale Winkelwerte
Analog/PWM-Ausgang für alternative Winkelausgabe
Kompakte Platine mit fünf Anschlüssen
Typische Linearitätsabweichung unter ±1°
Sensorchip für Drehzahlen bis 55.000 U/min spezifiziert
Betriebstemperatur des Sensorchips: −40 bis +125 °C
Geeignet für Arduino, ESP32 und STM32
Hochauflösende Alternative zum AS5600
Technische Daten
Eigenschaft
Spezifikation
Produkt
MT6701 Magnetic Encoder Module
Sensorchip
MT6701
Messprinzip
Differenzielle Hall-Technologie
Messbereich
0–360°
Digitale Winkelauflösung
14 Bit
Winkelpositionen
16.384
Rechnerische Winkelschrittweite
Ca. 0,022°
Betriebsspannung
DC 3,3–5,0 V
I²C
Ja
Analog/PWM-Ausgang
Ja, konfigurationsabhängig
PWM-Auflösung des Chips
12 Bit
Analogauflösung des Chips
12-Bit-DAC
Typische Linearitätsabweichung
Unter ±1°
Linearitätsabweichung über Temperatur
Unter ±1,5°
Minimale Systemverzögerung des Chips
5 µs
Maximale unterstützte Drehzahl des Chips
55.000 U/min
Betriebstemperatur des Chips
−40 bis +125 °C
Anschlüsse
5
Magnet
Externer Permanentmagnet erforderlich

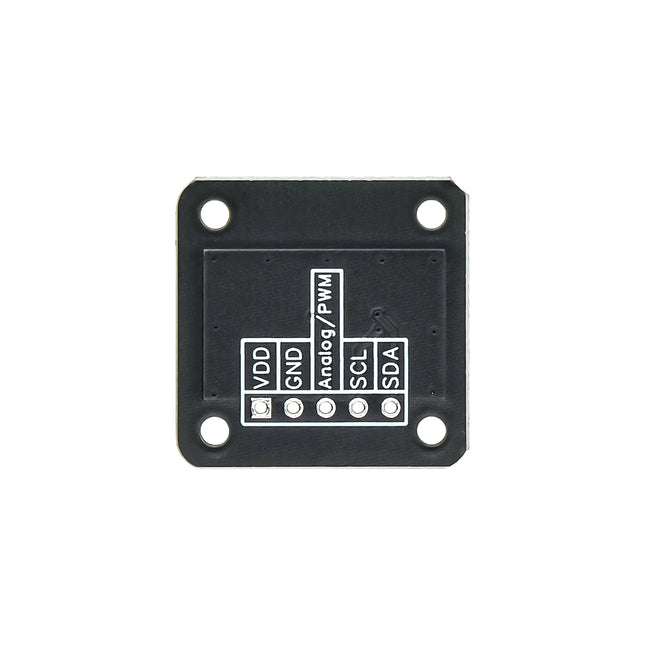

Anschlussbelegung
Die fünf Anschlüsse sind auf der Platine beschriftet.
Pin
Bezeichnung
Funktion
1
VDD
Versorgungsspannung 3,3–5,0 V
2
GND
Masse
3
Analog/PWM
Analoger oder PWM-Winkelausgang
4
SCL
I²C-Taktleitung
5
SDA
I²C-Datenleitung
I²C – Digitale Winkelmessung mit 14 Bit
Über die I²C-Schnittstelle kann ein Mikrocontroller die absolute Winkelposition digital auslesen.
Der Messwert wird mit einer Auflösung von 14 Bit bereitgestellt.
Winkel
Digitalwert, ungefähr
0°
0
90°
4.096
180°
8.192
270°
12.288
Knapp unter 360°
16.383
Die digitale Winkelposition beginnt nach jeder vollständigen Umdrehung erneut bei null.
Analog/PWM – Alternative Winkelausgabe
Der zusätzliche Ausgang kann abhängig von der Sensorkonfiguration eine analoge Spannung oder ein PWM-Signal ausgeben.
Analogmodus: Die Winkelposition wird über den integrierten 12-Bit-Digital-Analog-Wandler als Spannung bereitgestellt.
PWM-Modus: Die Winkelinformation wird durch das Tastverhältnis eines digitalen PWM-Signals dargestellt.
Beide Ausgabearten besitzen eine Auflösung von 12 Bit.
Die konkrete Ausgangsart ist abhängig von der Modulkonfiguration.
Vergleich: MT6701 vs. AS5600
Eigenschaft
MT6701
AS5600
Winkelbereich
360°
360°
Digitale Auflösung
14 Bit
12 Bit
Positionen/Umdrehung
16.384
4.096
Winkelschrittweite
0,022°
0,088°
I²C
Ja
Ja
Analogausgang
Ja
Ja
PWM-Ausgang
Ja
Ja
Berührungslose Messung
Ja
Ja
Typische Anwendung
Hochauflösende Winkelmessung
Einfache Winkelmessung
Der MT6701 bietet gegenüber dem AS5600 eine viermal feinere digitale Winkelauflösung. Dadurch eignet er sich besonders für Anwendungen, bei denen kleine Winkeländerungen erfasst werden sollen.
Funktionsweise
Ein geeigneter, diametral magnetisierter Permanentmagnet wird oberhalb des Sensors auf einer rotierenden Achse montiert.
Während der Drehung verändert sich die Magnetfeldrichtung. Der MT6701 erfasst diese Änderung und berechnet daraus die absolute Winkelposition.
Die Messung erfolgt ohne mechanischen Kontakt zwischen Sensor und Magnet.
Für zuverlässige Messergebnisse müssen Magnettyp, Magnetposition und Luftspalt zur Anwendung passen.
Typische Anwendungen
Elektronische Drehknöpfe
Arduino- und ESP32-Projekte
Winkel- und Positionsmessung
Robotik
Servo-Positionsüberwachung
Drehwinkelsensorik
Automatisierung
DIY-Elektronik
Mess- und Regelungstechnik
Wichtige Hinweise
Für die Winkelmessung wird ein geeigneter Magnet benötigt.
Der Magnet sollte möglichst mittig über dem Sensor positioniert werden.
Die 14-Bit-Auflösung entspricht nicht einer absoluten Genauigkeit von 0,022°.
Der Analog/PWM-Ausgang ist konfigurationsabhängig.
ABZ- und UVW-Signale sind bei dieser 5-Pin-Platine nicht herausgeführt.
Die angegebenen Grenzwerte für Drehzahl, Temperatur und Verzögerung beziehen sich auf den Sensorchip und setzen geeignete Betriebsbedingungen voraus.
Lieferumfang
1 × MT6701 Magnetischer Drehencoder Sensor Module
10 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link

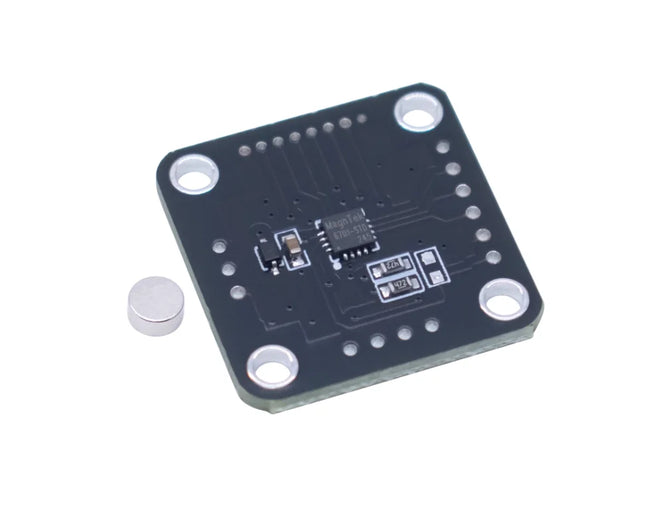

Das MT6701QT Magnetic Rotary Encoder Module ist ein vielseitiges magnetisches Drehencoder-Modul für hochauflösende Winkelmessung, Motorpositionsüberwachung und industrielle Steuerungsanwendungen.
Der Sensor arbeitet nach dem differenziellen Hall-Prinzip und erfasst die absolute Winkelposition über 360° mit einer Auflösung von 14 Bit.
Im Unterschied zur kompakten MT6701-Standardplatine verfügt das MT6701QT-Modul über zusätzliche herausgeführte Anschlüsse für ABZ-Inkrementalsignale und UVW-Kommutierungssignale.
Damit eignet sich die QT-Modulvariante besonders für BLDC-Motorsteuerungen, Motorfeedback, CNC-Systeme, Robotik und anspruchsvolle Positionierungsanwendungen.
Neben der digitalen Winkelmessung über I²C unterstützt der MT6701-Sensorchip weitere Ausgangsarten wie SSI, PWM und Analog.
Die Verfügbarkeit und Konfiguration dieser Schnittstellen hängt von der Modulbeschaltung und dem gewählten Betriebsmodus ab.
Hauptmerkmale
14-Bit absolute Winkelmessung
360° Winkelmessbereich
16.384 digitale Winkelpositionen pro Umdrehung
Differenzielle Hall-Sensortechnologie
Versorgungsspannung: DC 3,3–5,0 V
I²C-Schnittstelle
Zusätzliche A/B/Z-Encoderanschlüsse
U/V/W-Kommutierungsausgänge
Separater OUT-Anschluss
ABZ-Auflösung des Chips: 1–1024 Linien
UVW-Konfiguration für 1–16 Polpaare
12-Bit-PWM- oder Analogausgabe durch den Sensorchip
Minimale Signalverzögerung des Chips: 5 µs
Unterstützte Drehzahlen bis 55.000 U/min
Typische Linearitätsabweichung unter ±1°
Integrierter EEPROM zur Konfiguration
Ideal für Motorfeedback und Positionsregelung
Abmessung 23 x 23 x 3 mm
Technische Daten
Eigenschaft
Spezifikation
Produkt
MT6701QT Magnetic Encoder Module
Sensorfamilie
MT6701
Messprinzip
Differenzielle Hall-Technologie
Winkelmessbereich
0–360°
Digitale Auflösung
14 Bit
Positionen/Umdrehung
16.384
Rechnerische Winkelschrittweite
Ca. 0,022°
Betriebsspannung
DC 3,3–5,0 V
Digitale Winkelabfrage
I²C
SSI
Vom Sensorchip unterstützt
Inkrementelle Signale
A, B, Z
Kommutierungssignale
U, V, W
Weitere Anschlüsse
OUT, M, G
ABZ-Auflösung des Chips
1–1024 Linien
UVW-Polpaarzahl
1–16
PWM-Ausgabe des Chips
12 Bit
Analoge Ausgabe des Chips
12-Bit-DAC
Minimale Signalverzögerung
5 µs
Maximale Drehzahl des Chips
55.000 U/min
Typische Linearitätsabweichung
Unter ±1°
Linearitätsabweichung über Temperatur
Unter ±1,5°
Betriebstemperatur des Chips
−40 bis +125 °C
Konfigurationsspeicher
EEPROM
EEPROM-Programmierzyklen
Über 1.000 laut Herstellerangabe

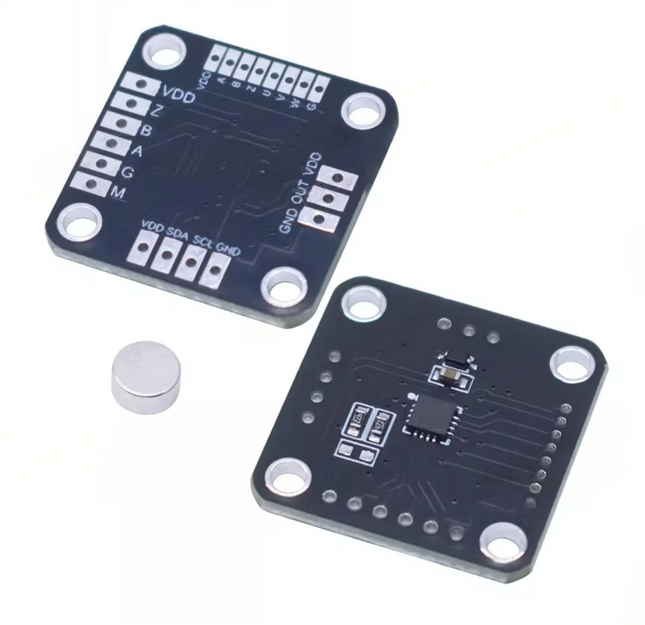

Anschlussbelegung des MT6701QT-Moduls
Die abgebildete Platine besitzt mehrere Anschlussgruppen.
Versorgung und digitale Kommunikation
Anschluss
Funktion
VDD
Versorgungsspannung
GND
Masse
SCL
I²C-Takt
SDA
I²C-Daten
Inkrementelle Encoder-Signale
Anschluss
Funktion
A
Encoder-Kanal A
B
Encoder-Kanal B
Z
Encoder-Indexsignal
BLDC-Kommutierung
Anschluss
Funktion
U
Kommutierungssignal U
V
Kommutierungssignal V
W
Kommutierungssignal W
Weitere Platinenanschlüsse
Anschluss
Beschreibung
OUT
Zusätzlicher Signalausgang; Modus abhängig von der Konfiguration
M
Zusatzanschluss; Funktion anhand der Modulunterlagen prüfen
G
Zusatzanschluss; Funktion anhand der Modulunterlagen prüfen
Hinweis: Die sichtbaren Beschriftungen erlauben eine Zuordnung der grundlegenden Signalgruppen. Die genaue Funktion und elektrische Beschaltung der Zusatzanschlüsse sowie mögliche Schnittstellenumschaltungen müssen anhand der Dokumentation dieser Platinenversion geprüft werden.
Schnittstellen und Signale im Detail
1. I²C – Absolute Winkelmessung
Über I²C wird die absolute Winkelposition digital mit 14-Bit-Auflösung übertragen.
Die Schnittstelle eignet sich für Mikrocontroller wie Arduino, ESP32 und STM32.
Der Winkel wird als digitaler Positionswert von 0 bis 16.383 ausgegeben.
2. SSI – Synchrone serielle Schnittstelle
Der MT6701-Sensorchip unterstützt SSI zur taktsynchronen Übertragung digitaler Winkelwerte.
Diese Schnittstelle ist insbesondere für zeitkritische Positionserfassung und Motorregelung interessant.
Die tatsächliche Nutzbarkeit über die Anschlüsse des QT-Moduls muss anhand der Pinbelegung und Konfiguration geprüft werden.
3. ABZ – Inkrementeller Drehencoder
Die drei Encoder-Ausgänge liefern klassische Positionssignale.
A: Rechtecksignal für die inkrementelle Positionserfassung.
B: Um 90° elektrisch phasenverschobenes Rechtecksignal zur Erkennung der Drehrichtung.
Z: Indexsignal zur Referenzierung einer Umdrehung.
Der Sensorchip unterstützt konfigurierbare Auflösungen von 1 bis 1024 Linien pro Umdrehung.
Bei 1024 Linien sind durch Vierfachauswertung der A/B-Flanken theoretisch 4096 Zählschritte pro Umdrehung möglich.
Typische Anwendungen:
CNC-Achsen
Motor-Drehgeber
Closed-Loop-Regelung
Robotik
Positioniersysteme
4. UVW – BLDC-Motorkommutierung
Die Ausgänge U, V und W liefern digitale Rotorpositionssignale zur Kommutierung bürstenloser Gleichstrommotoren.
Der Sensorchip unterstützt eine konfigurierbare Polpaarzahl von 1 bis 16.
Die UVW-Signale können von einem geeigneten Motorcontroller ausgewertet werden.
Typische Anwendungen:
BLDC-Motorcontroller
Rotorpositionsüberwachung
Elektronische Kommutierung
Servoantriebe
5. PWM / Analog – Absolute Winkelausgabe
Der MT6701-Sensorchip unterstützt außerdem eine absolute Winkelausgabe über PWM oder einen analogen Spannungsausgang.
PWM: 12-Bit-Auflösung mit 4096 Stufen.
Analog: Winkelabhängige Spannung über einen 12-Bit-Digital-Analog-Wandler.
Die Zuordnung des OUT-Anschlusses und die Auswahl des Signalmodus hängen von der Modulkonfiguration ab.
6. PUSH – Magnetische Druckerkennung
Der MT6701-Sensorchip verfügt über eine Funktion zur Erkennung einer Änderung des Abstands zwischen Magnet und Sensor.
Damit können kombinierte Dreh- und Druckbedienelemente realisiert werden.
Die Verfügbarkeit eines entsprechenden PUSH-Signals am QT-Modul muss anhand der konkreten Beschaltung geprüft werden.
Vergleich: MT6701 Standardmodul vs. MT6701QT
Eigenschaft
MT6701 Standard
MT6701QT
Winkelbereich
360°
360°
Digitale Auflösung
14 Bit
14 Bit
I²C
Ja
Ja
Analog/PWM
Anschluss vorhanden
OUT vorhanden, Modus prüfen
ABZ
Nicht herausgeführt
A, B, Z herausgeführt
UVW
Nicht herausgeführt
U, V, W herausgeführt
Anschlussumfang
5 Pins
Erweiterte Anschlussgruppen
Einfache Winkelmessung
Sehr gut geeignet
Sehr gut geeignet
Motor-Encoder-Feedback
Eingeschränkt
Besonders geeignet
BLDC-Kommutierung
Keine UVW-Pins
UVW-Pins vorhanden
Arduino / ESP32
Ja
Ja
Welche Variante wählen?
MT6701 Standardmodul: Ideal für einfache, hochauflösende Winkelmessungen, Drehknöpfe und Mikrocontrollerprojekte.
MT6701QT: Die passende Variante, wenn zusätzlich inkrementelle ABZ-Signale oder UVW-Kommutierungssignale benötigt werden.
Vergleich mit AS5600
Eigenschaft
MT6701QT
AS5600
Winkelauflösung
14 Bit
12 Bit
Winkelpositionen
16.384
4.096
I²C
Ja
Ja
ABZ
Ja, am QT-Modul
Nein
UVW
Ja, am QT-Modul
Nein
PWM
Vom Sensorchip unterstützt
Ja
Analog
Vom Sensorchip unterstützt
Ja
Typische Anwendung
Motorsteuerung und Encoder-Feedback
Einfache Winkelmessung
Der MT6701QT bietet gegenüber dem AS5600 eine höhere digitale Winkelauflösung und zusätzliche Anschlüsse für die Motorregelung.
Funktionsweise
Ein geeigneter, diametral magnetisierter Permanentmagnet wird auf einer rotierenden Achse über dem Sensor positioniert.
Während der Drehung erfasst der MT6701 die Änderung des Magnetfeldes und berechnet die absolute Winkelposition.
Die Messung erfolgt berührungslos und ohne mechanischen Kontakt.
Typische Anwendungen
BLDC-Motorsteuerungen
Closed-Loop-Schrittmotoren
Motor-Feedback-Systeme
CNC-Maschinen
Robotik und Servoantriebe
Industrielle Positionsregelung
Drehgeber und Drehzahlmessung
Automatisierungstechnik
Arduino-, ESP32- und STM32-Projekte
Elektronische Drehknöpfe und Steuerungen
Wichtige Hinweise
Für die Winkelmessung wird ein geeigneter Magnet benötigt.
Der Magnet muss korrekt zum Sensor ausgerichtet werden.
Die 14-Bit-Auflösung entspricht nicht einer absoluten Messgenauigkeit von 0,022°.
Die verfügbaren Signalmodi hängen von der Sensor- und Modulkonfiguration ab.
Nicht alle Schnittstellen und Ausgangsarten können gleichzeitig verwendet werden.
Der Sensorchip besitzt zusätzliche Funktionen, die nicht zwangsläufig auf jeder Platinenvariante nutzbar sind.
Vor der Inbetriebnahme müssen Pinbelegung, Versorgungsspannung und Logikpegel geprüft werden.
Lieferumfang
1 × MT6701QT Magnetischer Drehencoder Sensor Module + Magnet
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Die Na2 Wägezellen sind hochpräzise Sensoren, die in elektronischen Waagen eingesetzt werden und verschiedene Kapazitäten von 200 kg, 350 kg bis hin zu 500 kg abdecken. Diese Wägezellen bieten eine beeindruckende Genauigkeit mit einem umfassenden Fehler von nur 0,02 % des vollen Skalenbereichs (F.S), was sie ideal für Anwendungen macht, bei denen höchste Präzision erforderlich ist.
Technische Spezifikationen:
- **Empfindlichkeit**: 1,0 ± 0,1 mV/V
- **Nichtlinearität**: 0,02 % F.S
- **Hysterese**: 0,02 % F.S
- **Wiederholbarkeit**: 0,02 % F.S
- **Kriechen**: 0,02 %/10 min
- **Null-Ausgang**: ± 2 %
- **Eingangsimpedanz**: 405 ± 10 Ohm
- **Ausgangsimpedanz**: 350 ± 3 Ohm
- **Isolationswiderstand**: ≥ 5000 MΩ (100 VDC)
- **Erregungsspannung**: 5 VDC bis 12 VDC
Die Wägezellen sind für den Betrieb in einem Temperaturbereich von -20 °C bis +60 °C geeignet und verfügen über einen Temperaturkompensationsbereich von 10 °C bis +40 °C. Der Einfluss der Nulltemperatur beträgt 0,03 % pro 10 °C und der temperatureinfluss auf die Empfindlichkeit liegt bei 0,02 % pro 10 °C.
Überlast- und Schutzmerkmale
Diese Wägezellen sind äußerst robust und sicher, mit einem sicheren Überlastbereich von 120 % und einem Grenzüberlastbereich von 150 %. Mit der Schutzart IP65 sind sie gegen das Eindringen von Staub und Wasser geschützt, was ihre Langlebigkeit in verschiedenen Umgebungen gewährleistet.
Material und Design
Die Wägezellen sind aus einer Aluminiumlegierung gefertigt und präsentieren sich in einem eleganten Silber. Dies sorgt nicht nur für eine ansprechende Optik, sondern auch für ein geringes Gewicht und eine hohe mechanische Stabilität.
Insgesamt stellen die Na2 Wägezellen eine hervorragende Wahl für Anwendungen dar, die sowohl Präzision als auch Zuverlässigkeit erfordern. Sie sind ideal für industrielle Waagen, Laboranwendungen und jede andere Situation, in der genaue Gewichtsmessungen unabdingbar sind.
Signal Anschluss:
[+EXC]: Red
[+SIG]: Green
[-EXC]: Black
[-SIG]: White
Beschreibung der Tasten
Taste 1: OK Taste
Taste 2: Shift Taste um Ziffer auszuwählen
Taste 3: + Ziffer Inkrementieren
Taste 4: - Ziffer Dekrementieren
Tara Null Kalibrierung:
• Setzen Sie kein Gewicht auf der Waage
• Drücken und halten Sie die Taste 4 für 3 Sekunden, der Bildschirm zeigt -PL-, dann lassen Sie Taste 4 los
• Benutzen Sie Tasten 2, 3 und 4 um den Nullpunkt zu kalibrieren.
• Drücken Sie die Taste1 um zu speichern. Somit ist Null-punkt Kalibrierung abgeschlossen.
Full-Skala Kalibrierung:
• Drücken und halten Sie die Taste 3 für 3 Sekunden, der Bildschirm zeigt -PH-, dann lassen Sie die Taste 3 los.
• Setzen Sie auf die Waage eine Masse von 1 ~ 20 kg, je nach Sensor Grenze.
• Geben Sie den Wert der Masse auf dem Modul mithilfe von Tasten 2 , 3 und 4 ein
• Drücken Sie die Taste 1. Somit ist voll Skala Kalibrierung abgeschlossen.
Lieferumfang:
1 x Stuck +HX711 Display
4 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
🧩 Produktbeschreibung
Der NerdQaxe++ Rev6.1 ist ein kompakter, leistungsstarker Open-Source Bitcoin ASIC Miner auf Basis des BM1370 ASIC-Chips.
Mit einer Hashrate von bis zu 6 TH/s bei einer Leistungsaufnahme von ca. 100 W erreicht der Miner eine Energieeffizienz von ungefähr 16,5 J/TH.
Der NerdQaxe++ arbeitet mit dem SHA-256 Algorithmus und eignet sich insbesondere für Bitcoin (BTC) Solo Mining, Mining-Experimente, Home-Mining sowie für Anwender, die sich mit Open-Source-ASIC-Hardware beschäftigen möchten.
⚠️ LIEFERZEIT für Hydrocooling :
Die Variante Hydrocooling Artikel hat eine Lieferzeit von ca. 1–3 Wochen.Die Lieferung erfolgt inklusive EU-Netzteil.
Zur Auswahl stehen zwei Kühlvarianten:
Aircooling – klassische aktive Luftkühlung mit Lüfter
Hydrocooling – kompakte Wasserkühlung für eine effiziente Wärmeabfuhr
⭐ Highlights
Bis zu 6 TH/s Hashrate
Nur ca. 100 W Leistungsaufnahme
Effizienz ca. 16,5 J/TH
BM1370 ASIC-Chip
SHA-256 Algorithmus
Für Bitcoin (BTC) Mining
Besonders interessant für Solo Mining
Open-Source-Plattform
WiFi-Verbindung
Kompakte Desktop-Bauform
Wahlweise Air- oder Hydrocooling
Vergleichsweise niedriger Geräuschpegel
EU-Netzteil im Lieferumfang
📊 Varianten im Vergleich
Eigenschaft
Aircooling
Hydrocooling
Hashrate
6 TH/s
6 TH/s
Leistungsaufnahme
ca. 100 W
ca. 100 W
Effizienz
ca. 16,5 J/TH
ca. 15,5 J/TH
ASIC-Chip
BM1370
BM1370
Algorithmus
SHA-256
SHA-256
Kühlung
Aktive Luftkühlung
Wasserkühlung
Lüfter
1
–
Geräuschpegel
ca. 40 dB
ca. 20–30 dB
Abmessungen
ca. 200 × 100 × 50 mm
ca. 205 × 115 × 58,5 mm
Nettogewicht
–
ca. 0,86 kg
Betriebstemperatur
ca. 5–40 °C
ca. -5 bis +30 °C
Schnittstelle
WiFi
WiFi
Netzteil
EU-Netzteil inklusive
EU-Netzteil inklusive
🌬️ Variante 1 – Aircooling
Die Aircooling-Version verwendet einen aktiven Lüfter zur Kühlung der ASIC-Hardware.
Sie eignet sich besonders für Anwender, die einen unkomplizierten Aufbau ohne zusätzlichen Wasserkühlkreislauf bevorzugen.
Technische Daten Aircooling
Eigenschaft
Wert
Modell
NerdQaxe++ Rev6.1
Hashrate
6 TH/s
Leistungsaufnahme
ca. 100 W
Effizienz
ca. 16,5 J/TH
ASIC
BM1370
Algorithmus
SHA-256
Kühlung
Luftkühlung
Lüfter
1
Geräuschpegel
ca. 40 dB
Verbindung
WiFi
Abmessungen
ca. 20 × 10 × 5 cm
Betriebstemperatur
ca. 5–40 °C
Netzteil
EU-Netzteil inklusive
💧 Variante 2 – Hydrocooling
Die Hydrocooling-Version setzt auf Wasserkühlung zur Wärmeabfuhr. Sie bietet eine interessante Alternative für Nutzer, die eine kompakte Mining-Anlage mit wasserbasierter Kühlung aufbauen möchten.
Technische Daten Hydrocooling
Eigenschaft
Wert
Modell
NerdQaxe++ Rev6.1 Hydro
Hashrate
6 TH/s
Leistungsaufnahme
ca. 100 W
Effizienz
ca. 15,5 J/TH
ASIC
BM1370
Algorithmus
SHA-256
Kühlung
Hydrocooling / Wasserkühlung
Geräuschpegel
ca. 20–30 dB
Abmessungen Gerät
205 × 115 × 58,5 mm
Nettogewicht
ca. 0,86 kg
Verpackungsgröße
ca. 241 × 150 × 125 mm
Bruttogewicht
ca. 1,33 kg
Betriebstemperatur
ca. -5 bis +30 °C
Netzteil
EU-Netzteil inklusive
⚙️ Mining-Leistung
Der NerdQaxe++ Rev6.1 verwendet den SHA-256 Algorithmus, der unter anderem beim Bitcoin-Netzwerk eingesetzt wird.
Mit:
6 TH/s bei ca. 100 W
ergibt sich rechnerisch eine Energieeffizienz von ungefähr:
16,7 J/TH
Die tatsächliche Hashrate und Leistungsaufnahme können abhängig von Firmware, Einstellungen, Kühlung, ASIC-Qualität und Umgebungstemperatur geringfügig variieren.
₿ Bitcoin Solo Mining
Der NerdQaxe++ eignet sich insbesondere als kompakter Bitcoin Solo Miner.
Beim Solo Mining arbeitet der Miner daran, selbst einen gültigen Bitcoin-Block zu finden. Dabei sollte beachtet werden:
Solo Mining garantiert keine regelmäßigen Erträge. Aufgrund der Bitcoin-Netzwerkschwierigkeit ist die Wahrscheinlichkeit, mit 6 TH/s einen Block zu finden, sehr gering. Das Gerät eignet sich daher insbesondere für Hobby-, Lern-, Entwicklungs- und „Lottery Mining“-Anwendungen.
🚀 Vorteile
✔ Hohe Hashrate für ein kompaktes Gerät✔ Nur ca. 100 W Leistungsaufnahme✔ Effizienter BM1370 ASIC✔ Open-Source-orientierte Plattform✔ WiFi-Verbindung✔ Keine große industrielle Mining-Infrastruktur erforderlich✔ Aircooling oder Hydrocooling wählbar✔ Kompakte Desktop-Abmessungen✔ Geeignet für Bitcoin Solo Mining✔ EU-Netzteil bereits enthalten
🎯 Einsatzbereiche
Bitcoin Solo Mining
Home Mining
Lottery Mining
SHA-256 Mining
ASIC Experimente
Open-Source Mining Projekte
Blockchain- und Bitcoin-Schulungsprojekte
Mining-Labor
Technik- und Entwicklungsprojekte
Energieeffiziente kleine Mining-Setups
⚠️ Wichtige Hinweise
Die angegebene Hashrate ist ein technischer Leistungswert und keine Ertragsgarantie.
Mining-Erträge und die Wahrscheinlichkeit eines erfolgreichen Solo-Blocks hängen unter anderem von der aktuellen Bitcoin-Netzwerkschwierigkeit, Netzwerk-Hashrate und Geräteleistung ab.
Für ausreichende Belüftung bzw. bei der Hydro-Version für einen ordnungsgemäßen Betrieb des Kühlsystems sorgen.
📦 Lieferumfang
1 × NerdQaxe++ Rev6.1 6 TH/s Bitcoin Miner
1 × EU-Netzteil
Kühlvariante entsprechend der Auswahl:
Aircooling
Hydrocooling
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Optoelectronic Encoder: Optical Rotary Encoder NPN Open Circuit Incremental Encoder
The optoelectronic encoder is a high-precision optical encoder that uses light beams to convert rotary motion into digital signals. This encoder is available in various resolutions, including 1024 pulses per revolution (p/r), 600 p/r, and 360 p/r. The single-phase version with 600 pulses per revolution is particularly noteworthy. Using two phases, A and B, enables frequency doubling, allowing for up to 2400 pulses per revolution.
Technical details:
- Power supply: The encoder requires a DC voltage in the range of 5 to 24 volts, which makes it flexible for different applications.
- Shaft: The shaft has a size of 6 x 13 mm (0.23 x 0.51 inches), perfect for use in compact machines.
- Encoder size: With dimensions of 38 x 35.5 mm (1.49 x 1.39 inches), the encoder offers a compact solution for many applications.
- Output: The encoder features an AB 2-phase output provided as a rectangular orthogonal pulse circuit. The outputs are designed as NPN open collectors and require careful handling to avoid damage to the triode outputs.
- Maximum mechanical speed: The encoder can reach up to 5000 rpm and thus supports high speeds.
- Response frequency: It offers a response frequency of 0 to 20 kHz, which enables fast signal processing.
- Cable length: With a cable length of 1.5 meters, the encoder offers sufficient space for installation.
Important note : The A and B phase outputs must not be connected directly to VCC as this may damage the triode outputs.
Overall, this optoelectronic encoder provides a reliable and precise solution for applications requiring accurate rotary positioning.
Power source: DC5-24V
Shaft: 6 * 13 mm/0.23*0.51"
Size: 38 * 35.5 mm/1.49*1.39"
Output: AB 2 phase output rectangular orthogonal pulse circuit, the output for the NPN open collector output type
Maximum mechanical speed: 5000 rpm
Response Frequency: 0-20kHz
Cable length: 1.5 meters
Connection:
Green = A phase,
White = B phase,
Red = Vcc Power +
Black = V0
Scope of delivery :
1 x piece
15 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Anwendung
Der optoelektronische Inkremental-Encoder mit Modbus-Adapter ist ein vielseitig einsetzbarer Sensor zur präzisen Messung von Drehgeschwindigkeit, Winkel, Beschleunigung, Längen und Positionen.Er findet Anwendung in:
automatischen Schneide- oder Guillotine-Maschinen
Höhenmesssystemen von Robotern oder Menschen
industriellen Steuerungs- und Automatisierungsprozessen
Durch die Kombination mit dem Modbus-Adapter (TCP) lässt sich das Signal direkt in SPS-, Industrie- und IoT-Steuerungen integrieren.
Technische Merkmale Encoder
Parameter
Wert
Auflösung
1024 p/r · 600 p/r · 360 p/r (Einzelphase = 600 Impulse/R → 2 Phasen = 2400 Impulse)
Versorgungsspannung
DC 5 – 24 V
Ausgang
A / B 2-Phasen rechteckig, NPN Open Collector
Wellendurchmesser
6 mm
Wellenlänge
13 mm
Gehäusedurchmesser
Ø 38 mm
Gehäuselänge
35,5 mm
Maximale Drehzahl
5000 U/min
Ausgangsfrequenz
0 – 20 kHz
Kabellänge
1,5 m
Anschlussfarben
Grün = A-Phase · Weiß = B-Phase · Rot = Vcc · Schwarz = GND
Hinweis
A/B-Ausgang nicht direkt mit VCC verbinden – Gefahr von Bauteilschaden
Technische Merkmale Modbus-Adapter
Parameter
Wert
Protokoll
Modbus TCP
Kanäle
2 Eingänge (für 2 Encoder)
Eingangsspannung
0 – 5 V DC
Kommunikationsschnittstelle
Ethernet RJ45
Versorgungsspannung
6 – 24 V DC
Stromaufnahme
ca. 80 mA
Abtastrate
40 kHz
Gehäusematerial
Acryl
Montageart
Schraubbefestigung
Abmessungen
80 × 71 × 25 mm
Gewicht
102 g
Betriebstemperatur
–20 °C … +60 °C
Lieferumfang
2 × Encoder-Modul
1 × Modbus-Adapter mit Gehäuse
💡 Besonderheiten
✔ Einfache Integration über Modbus TCP✔ Hohe Signalauflösung bis 2400 Impulse / Umdrehung✔ Zwei Encoder-Kanäle für simultane Erfassung✔ Robustes, präzises und montagefreundliches Design
4 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Der LC220 Gewichtssensor-Anzeiger ist ein professionelles Load Cell Display für 1–4 Wägezellen und bietet höchste Präzision bei der Gewichtsmessung. Mit Ausgängen 4–20 mA, 0–10 V und RS485 (Modbus RTU) sowie einem Relaisausgang eignet er sich ideal für Waagen, Dosieranlagen, Füllsysteme und industrielle Automatisierungen. Dank robustem Gehäuse, einfacher Schalttafelmontage und zuverlässiger Messgenauigkeit ist der LC220 die perfekte Lösung für alle Anwendungen, die einen präzisen Gewichtssensor mit Anzeige und Steuerungsfunktion erfordern.
⚙️ Technische Daten – LC220 Gewichtsanzeige
Parameter
Wert
Modell
LC220 Gewichtsanzeige / Load Cell Display
Eingang
1–4 Wägezellen, mV-Signal
Anzeige
LED-Digitaldisplay, hohe Ablesegenauigkeit
Versorgungsspannung
AC 85–265 V
Ausgänge
4–20 mA, 0–10 V, RS485 (Modbus RTU)
Relaisausgang
3 × programmierbarer Relaisausgang
Genauigkeit
1/100.000 interne Auflösung
Funktionen
Tara, Null, Spitzenwert, Alarm, Grenzwertsteuerung
Kommunikation
RS485, Modbus RTU
Umgebungstemperatur
–10 °C bis +60 °C
Abmessungen
ca. 96 × 48 × 95 mm (Einbaugehäuse für Schalttafelmontage)
Material
Robustes ABS-Gehäuse
Montage
Schalttafel-Einbau (Frontmaß: 96×48 mm, Einbautiefe ca. 95 mm)
Lieferumfang:
1 × LC220 Gewichtsanzeige (Load Cell Display)
1 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Product description: PLC control module EC311-CPU2A310G1616D from LicOS
Discover the powerful PLC control module EC311-CPU2A310G1616D, specially designed for automation systems with RS485 communication.
Product Name
PLC control module
Model
EC311-CPU2A310G1616D
fire
LicOS
Place of Origin
Condition
100% Original
Series
EC300 series
Product Function
Complete the execution of user program and logic control.
Application
Small and medium-sized PLC applications, such as process control, edge data acquisition, logic control, etc.
Core Points
1. Support IEC61131-3 programming language (LD, FBD, IL, ST, SFC, CFC).
2. The CPU module supports a variety of industrial field buses, such as CAN bus, RS485 bus, industrial Ethernet bus, etc.
3.The CPU module supports a variety of industrial fieldbus protocols: CANopen, Modbus TCP master-slave, Modbus RTU/ASCII master-slave, Profinet/IO master-slave, EtherNet/IP, EtherCAT, etc. 4. Can communicate with the host computer through multiple network protocols: support MQTT protocol and OPC UA Server protocol. 5. 16m of program storage space, 32m of data storage space, 51m of power-off data retention and 32g of expandable storage space. 6. Instruction speed of 4 ns/basic instruction.
7. CPU supports Webvisu (Web version HMI).
8. Network information can be configured through the Web.
9.The standard backplane bus is integrated locally, and the body supports up to 16 GL100 I/O modules (16 * 32 = 512 points), and the head and tail refresh time is less than 5ms.
10. 16 racks can be extended via fieldbus.
Technical consulting support
Yes
Warranty
1 year
Product Feature
1. Ethernet speed reaches 10m/100Mbps self-adaptation.
2. A standard backplane bus is integrated locally. The body supports up to 16 I/O modules (16 * 32 = 512 points), and the head and tail refresh time is less than 5ms.
3. The body integrates 16-channel digital input (source/drain type) and 16-channel digital output (drain type).
4. Maximum capacity of IO point: 4096 digital channels and 1024 analog channels.
5. The switch network port can be configured as Modbus TCP or Profinet, EtherNet/IP according to the configuration.
6. It can indicate the normal operation of the program, the stop of the program, the system error indication and the bus status indication through the CPU panel.
Communication Port
★3 independent RS485:, Modbus RTU/ASCII master/slave protocol, free protocol.
★1-way CAN bus.
★2-way Ethernet interface RJ45.
Network Type
★1.Profinet ★2.Modbus TCP ★3.EtherNET/IP ★4.MQTT ★5.OPC UA Server ★6.EterCAT
Product model
EC310-CPU1A310G1616D
EC311-CPU2A310G1616D
EC312-CPU3A310G1616D
Main frequency of processor
Memory
Used in programs
16M
16M
16M
16M
For data
32M + 1M power-down holdover
32m + 51m power-down holdover
32M + 1M power-down holdover
Expandable memory
32G, SD card pluggable
32G, SD card pluggable
32G, SD card pluggable
Storage mode
Nand Flash permanent storage, no battery backup required.
Programming mode
IEC61131-3 Programming Language (LD/FBD/IL/ST/SFC/CFC)
Program execution mode
Compile and execute
Instruction processing speed
4 ns/Basic Instruction
4 ns/Basic Instruction
4 ns/Basic Instruction
Maximum capacity of IO point
Remote IO site
64
64
64
Number of I/O modules
1024
1024
1024
CPU body module integrated IO input
Number of channels
16
16
16
Contact type
Source/Drain Input with High Speed Input Interrupt Function
Source/Drain Input with High Speed Input Interrupt Function
Source/Drain Input with High Speed Input Interrupt Function
CPU body module integrated IO output
Number of channels
16
16
16
16
Contact type
Drain type output
Drain type output
Drain type output
Communication interface
RS485
2
2
2
2
RS422
0
0
0
0
RS232
1
1
1
1
CAN
1
1
1
1
RJ45
1
2
3
Communication protocol
EtherNet
√
√
√
√
EtherCAT
×
√
√
√
profinet
√
√
√
√
MQTT
√
√
√
√
OPC UA Server
√
√
√
√
Modbus TCP
√
√
√
√
Canopic
√
√
√
√
Modbus RTU/ASCLL
√
√
√
√
Free agreement
√
√
√
√
Network transmission
√
√
√
√
EtherCAT motion control parameters
/
/
/
/
WebVisu
√
√
√
√
Supply voltage
24VDC(-15%~20%)
24VDC(-15%~20%)
24VDC(-15%~20%)
24VDC(-15%~20%)
Scope of delivery :
1 x module
10 in stock
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Parameter:
Modell: BFB1012VH
Größe: 97*94*33mm
Spannung: DC 12V
Spannung bereich: 7,0-12,6 V
Strom: 1,80 A
Leistung: 31,6 watt
Geschwindigkeit: 5300RPM
Wind: 46CFM
Druck: 2,814 zoll von wasser
Lärm: 64d-BA
Features: Unterstützung geschwindigkeit control funktion, intelligente PWM speed control funktion
Merkmale Wartung-freies doppel kugellager, lange lebensdauer, und ausreichende kühlung luftstrom und wind
Lieferumfang:
1 x Lüfter
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
The NEO-M9N module is based on the robust u-blox M9 GNSS chip, which provides exceptional sensitivity and acquisition times for all L1 GNSS systems. The u-blox M9 standard precision GNSS platform, offering meter-level accuracy, is the successor to the renowned u-blox M8 product line. The NEO-M9N supports simultaneous reception of four GNSS signals. The high number of visible satellites allows the receiver to select the best signals. This maximizes positioning accuracy, especially in challenging conditions such as deep urban canyons. The NEO-M9N detects jamming and spoofing events and reports them to the host, allowing the system to respond to such events. Advanced filtering algorithms mitigate the effects of RF interference and jamming, enabling the product to operate as intended. The NEO-M9N module integrates a SAW filter combined with an LNA in the RF path. This design enables normal operation even in the presence of strong RF interference, such as when a cellular modem is coupled to the NEO-M9N. The NEO-M9N offers backward pin-to-pin compatibility with previous u-blox generations, saving developers time and money when upgrading their designs. Software migration requires minimal effort thanks to continuous support for UBX messages across product generations.
parameter
Product variants NEO-M9N
GNSS features
GNSS BeiDou, Galileo, GLONASS, GPS/QZSS
Number of concurrent GNSS 4
Oscillators TCXO
Interfaces
UART ✓
USB ✓
SPI ✓
I2C ✓
Electrical data
Maximum supply [V] 3.6
Minimum supply [V] 2.7
Environmental data,
quality & reliability
Maximum temperature [°C] 85
Minimum temperature [°C] -40
Features
Antenna supervisor ✓
Data logging ✓
FW update via serial interface ✓
Internal oscillator ✓
RTC crystal ✓
Dimensions
Dimensions [mm] 12.2 x 16.0 x 2.4
Services
AssistNow ✓
Scope of delivery :
1 x piece
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
Das OV2640 Kamera Modul ist die ideale Erweiterung für das ESP32-CAM AI Thinker Board und eignet sich perfekt für Überwachungs-, KI-, Robotik- und Smart-Home-Projekte.Dank der 120° Weitwinkel-Linse liefert die Kamera ein großes Sichtfeld mit klaren, verzerrungsarmen Bildern.
Das Modul ist IR-850 nm-fähig und damit optimal für Nachtsicht-Anwendungen in Kombination mit IR-LEDs. Über das 75 mm Flexkabel lässt sich die Kamera flexibel positionieren, auch bei beengten Einbausituationen.
⭐ Hauptmerkmale
✔ Kompatibel mit ESP32-CAM AI Thinker
✔ OV2640 Bildsensor
✔ 120° Weitwinkel-Linse (verzerrungsarm)
✔ Night-Vision-fähig (IR 850 nm Unterstützung)
✔ 75 mm Flexkabel für flexible Montage
✔ DVP-Interface mit 24-Pin Anschluss
✔ Kompakt & leicht integrierbar
✔ Ideal für Überwachung, KI, IoT & DIY-Projekte
⚙️ Technische Daten
Parameter
Wert
Modell
OV2640
Bildsensor
OV2640 CMOS
Sichtfeld
120° Weitwinkel
Verzerrung
Gering / verzerrungsarm
Nachtsicht
IR 850 nm kompatibel
Anschluss
DVP, 24-Pin
Kabel
Flexkabel, 75 mm
Kompatibilität
ESP32-CAM AI Thinker
Anwendung
Kamera- & Vision-Projekte
🧠 Typische Anwendungen
ESP32-CAM Überwachungskameras
Smart-Home & IoT-Projekte
Nachtsicht-Anwendungen mit IR-LED
KI- & Bilderkennungsprojekte
Robotik & Automatisierung
DIY-Video- & Streaming-Projekte
📦 Lieferumfang
1 × OV2640 Kamera Modul
1 × 75 mm Flexkabel
120° Weitwinkel-Linse (IR-850 nm-fähig)
🔎 Kurzbeschreibung
✔ OV2640 Kamera für ESP32-CAM✔ 120° Weitwinkel✔ IR-Night-Vision Ready✔ 75 mm Flexkabel✔ DVP 24-Pin Anschluss
Next-day delivery
Midweeks Monday to Friday we offer next day delivery if the product is on stock and exceptions on holidays.
Weekends We do not offer deliveries on the weekends.
International Depending on where you're located, we offer next day delivery. Check status on this link
The OV2640 camera module is a powerful solution for a wide range of applications. Here are its outstanding features:
2 Megapixel Resolution : Provides razor-sharp images and videos with brilliant clarity.
Autofocus function : Guarantees sharp images at all times, regardless of the distance to the subject.
Flexible viewing angles : Choose between 160 degrees or 120 degrees to adapt your shots to the specific needs of your project.
Compact design : Ideal for applications with limited space, such as IoT devices and surveillance systems.
Cable length of 75 mm : Allows easy integration into your projects without additional complications.
Compatible with ESP32 CAM : Specially designed for use with the popular ESP32 CAM to ensure a seamless connection.
Versatile applications : Perfect for IoT applications, security monitoring or creative photography.
The OV2640 camera module combines versatility and high performance to meet all your needs. Take advantage of the possibilities this module offers for your project!
Scope of delivery :
1 x piece
