Description
Produktbeschreibung

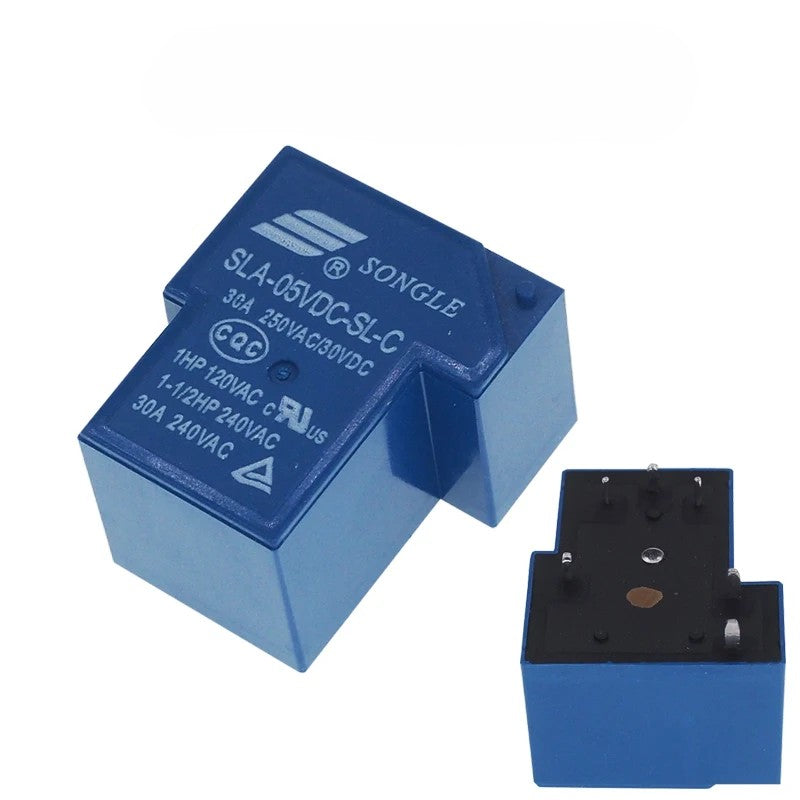

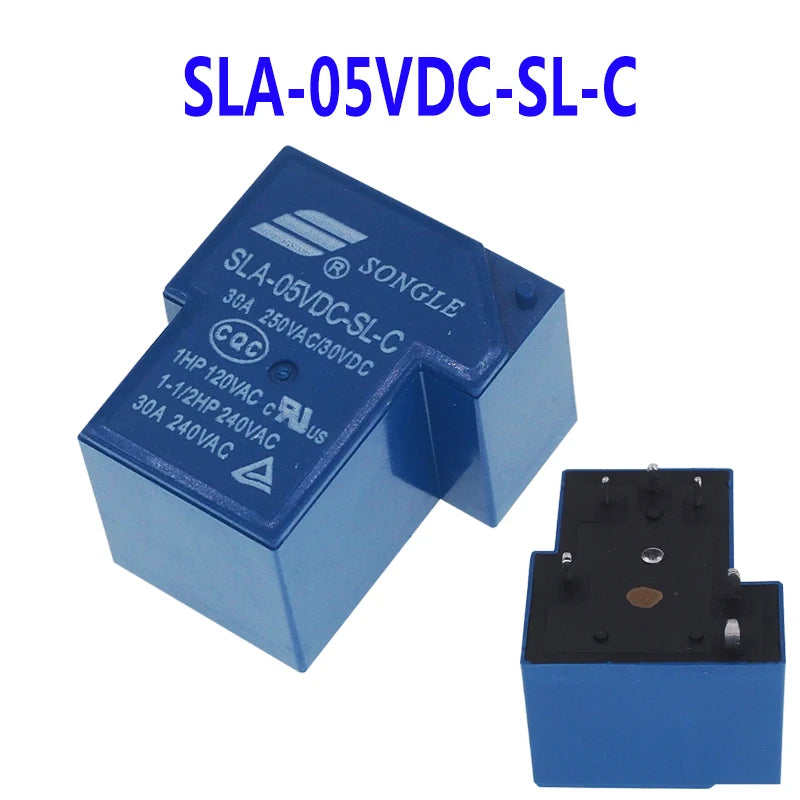

Das SLA-05VDC-SL-C ist ein leistungsstarkes elektromechanisches Relais mit einer 5V-DC-Spule und hoher Kontaktbelastbarkeit. Es eignet sich für Schalt-, Steuerungs- und Automatisierungsprojekte, bei denen größere Lasten über ein galvanisch getrenntes Schaltelement angesteuert werden sollen.
Durch die kompakte PCB-Bauform lässt sich das Relais auf Leiterplatten oder eigenen Steuerungsmodulen einsetzen.
⭐ Eigenschaften
-
Modell: SLA-05VDC-SL-C
-
Spulenspannung: 5 V DC
-
Hohe Schaltleistung bis 30 A je nach Last und Betrieb
- Elektromechanisches Leistungsrelais
- PCB-/THT-Montage
- Geeignet für Mikrocontroller-Steuerungen mit entsprechender Treiberstufe
- Für Schalt-, Automatisierungs- und DIY-Anwendungen
- Kompakte Bauform
📊 Technische Daten
| Eigenschaft |
Spezifikation |
| Hersteller/Serie |
SONGLE SLA |
| Modell |
SLA-05VDC-SL-C |
| Spulenspannung |
5 V DC |
| Relaistyp |
Elektromechanisches Leistungsrelais |
| Kontaktkonfiguration |
1 × Wechsler (SPDT / 1 Form C) |
| Max. Kontaktstrom |
bis 30 A |
| Kontaktbelastbarkeit laut Gehäuseaufdruck |
30 A / 240 V AC |
| Weitere Kontaktangabe |
30 A / 28 V DC |
| Montage |
PCB / Durchsteckmontage (THT) |
| Gehäuse |
Kunststoff |
| Farbe |
Blau |
🔌 Ansteuerung mit Arduino / ESP32
Das Relais besitzt eine 5V-Spule, sollte jedoch nicht direkt an einem GPIO-Pin eines Arduino oder ESP32 betrieben werden.
Für eine Mikrocontroller-Ansteuerung wird typischerweise eine Treiberstufe benötigt, beispielsweise mit:
GPIO → Widerstand → Transistor/MOSFET → Relaisspule
Zusätzlich sollte eine Freilaufdiode parallel zur Relaisspule eingesetzt werden, um die Elektronik vor der induktiven Abschaltspannung zu schützen.
Beim ESP32 ist außerdem zu beachten, dass die GPIOs mit 3,3-V-Logik arbeiten.
⚡ Typische Anwendungen
- Arduino- und ESP32-Projekte
- Maschinensteuerungen
- Leistungssteuerungen
- Motorsteuerungen
- Pumpen
- Beleuchtung
- Lüfter
- Netzteile
- Automatisierung
- DIY-Schaltungen
- Schaltplatinen
- Fernsteuerungen
⚠️ Sicherheitshinweise
Die Angabe 30 A ist die maximale Kontaktbelastbarkeit unter definierten Bedingungen und bedeutet nicht, dass jede Last dauerhaft mit 30 A geschaltet werden kann. Insbesondere Motoren, Transformatoren, Netzteile und andere induktive oder kapazitive Verbraucher können beim Einschalten erheblich höhere Ströme verursachen.
Bei Netzspannung sind ausreichende Leiterbahnabstände, Berührungsschutz, Sicherungen, geeignete Leiterquerschnitte und ein entsprechend ausgelegtes Gehäuse erforderlich.
📦 Lieferumfang
1 × SLA-05VDC-SL-C 5V 30A Leistungsrelais
