Description
Die 8mm LED Signalleuchte mit Metallgehäuse ist eine kompakte und robuste Kontrollleuchte zur optischen Anzeige von Betriebszuständen, Spannungsversorgung, Schaltvorgängen und Warnmeldungen.
Dank der Schutzart IP65 eignet sich die LED-Kontrollleuchte für den Einbau in Bedienpanels, Maschinengehäuse, Schaltschränke und elektronische Steuerungen, bei denen Schutz gegen Staub und Strahlwasser erforderlich ist.

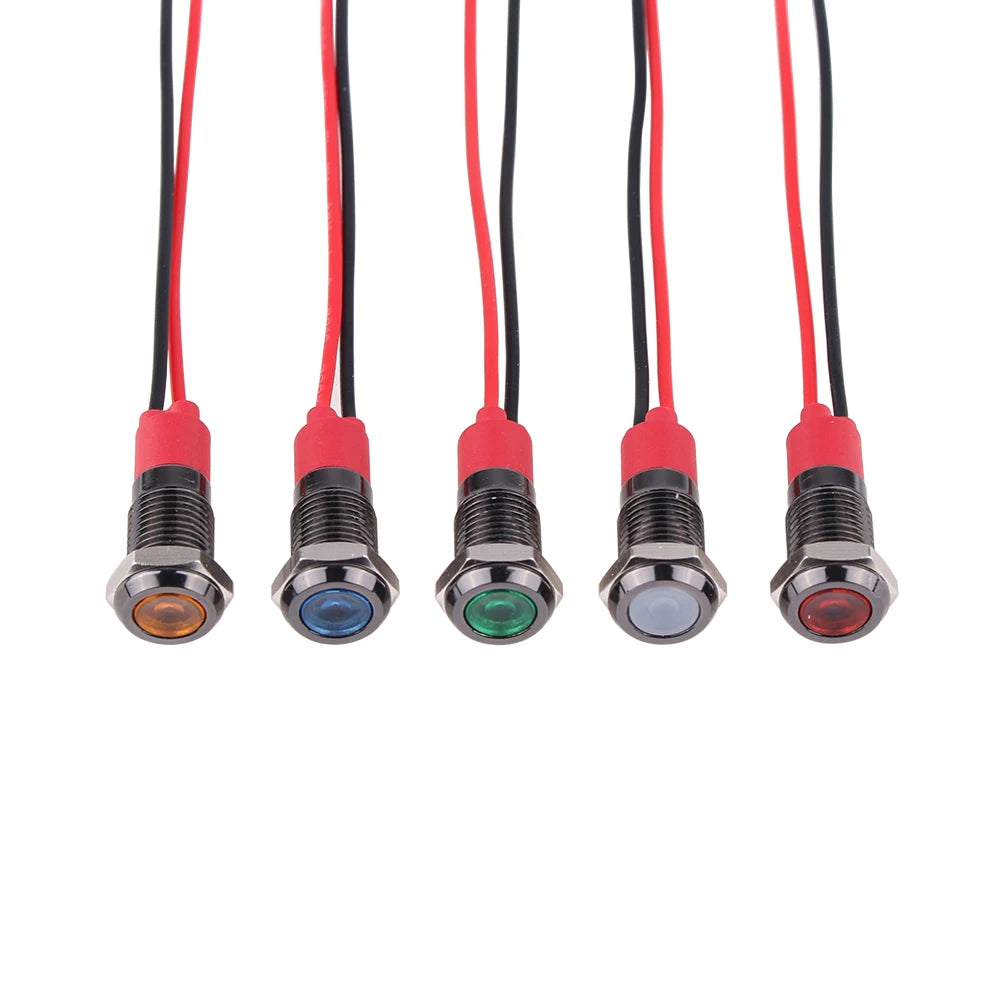

Die Signalleuchte wird in einer 8mm-Montagebohrung befestigt und besitzt ein hochwertiges Metallgehäuse. Je nach Variante besteht das Gehäuse aus vernickeltem Messing in Silber oder schwarz eloxiertem Aluminium.

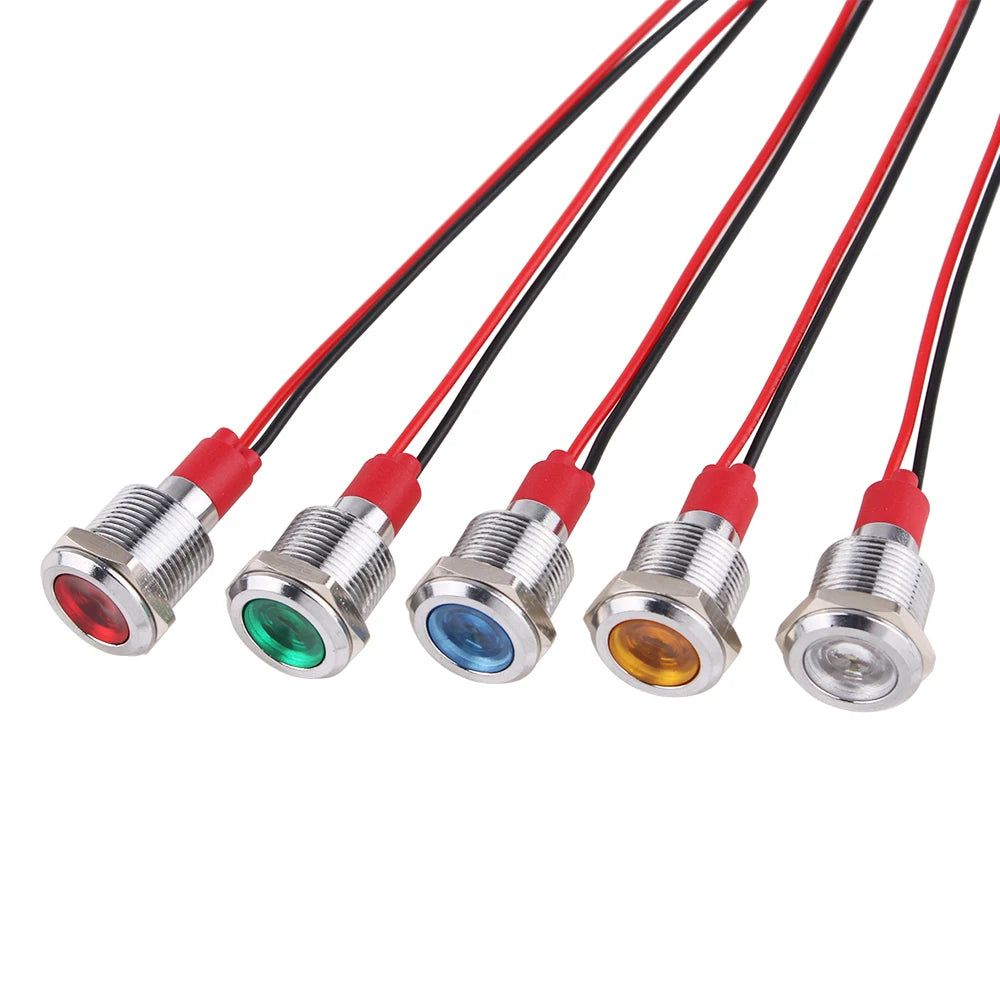

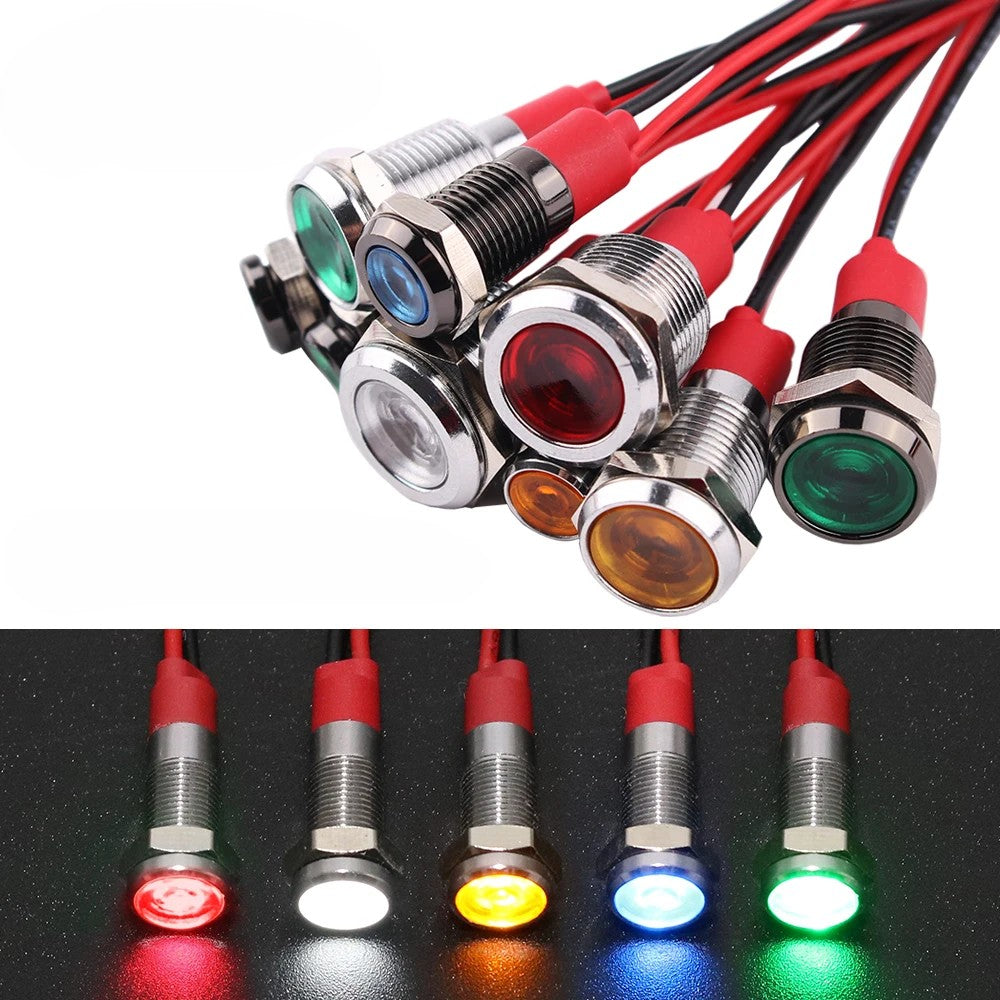

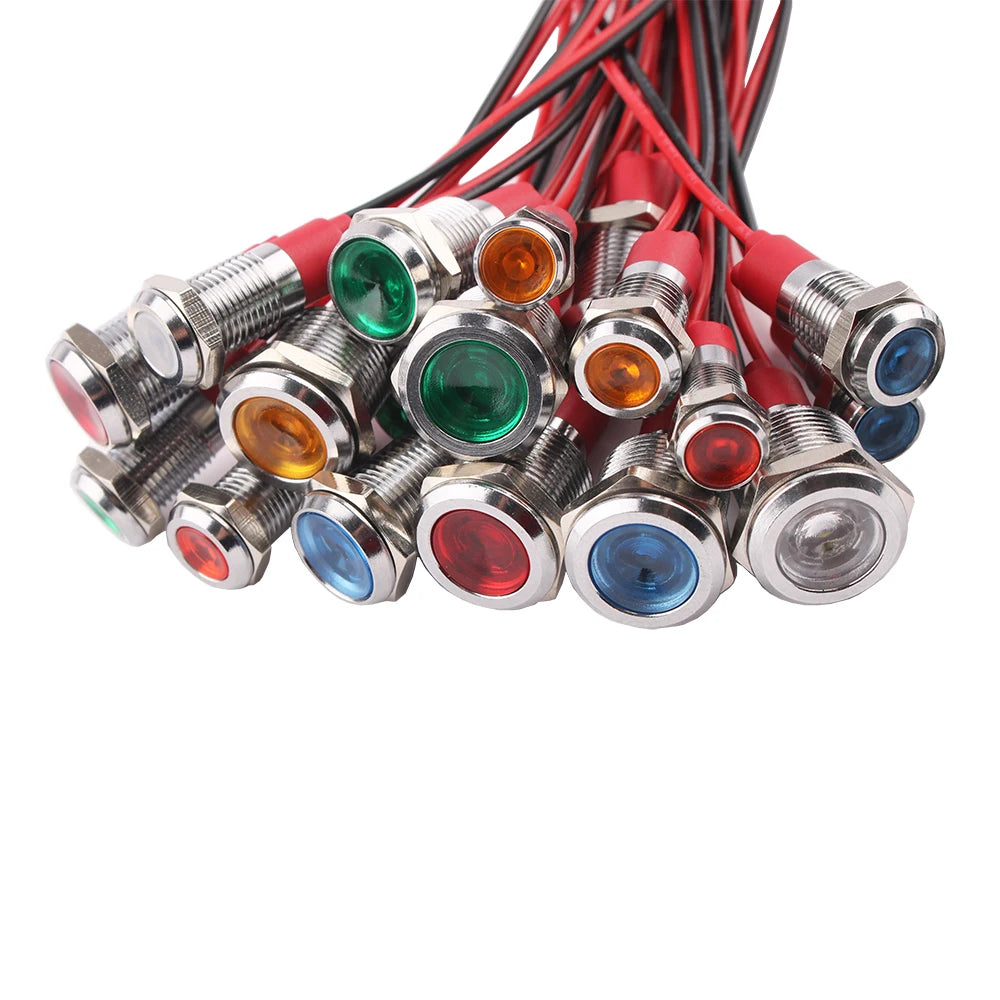

Die LED ist in fünf verschiedenen Leuchtfarben erhältlich: Rot, Grün, Gelb, Blau und Weiß.
Zusätzlich stehen zwei Spannungsvarianten zur Auswahl: 3–6V DC und 12–24V DC.
Die bereits angeschlossenen Leitungen ermöglichen eine einfache Integration in eigene Elektronikprojekte, Steuergeräte und industrielle Anwendungen.
Hauptmerkmale
-
LED Signalleuchte mit 8mm Einbaudurchmesser
-
Robustes Metallgehäuse
-
Schutzart IP65
-
Fünf LED-Farben: Rot, Grün, Gelb, Blau und Weiß
-
Zwei Spannungsvarianten: 3–6V und 12–24V DC
-
Nennstrom: ca. 15mA
-
Lange LED-Lebensdauer: bis zu 40.000 Stunden laut Herstellerangabe
-
Bereits angeschlossene Anschlussleitungen
-
Einfache Montage in Bedienpanels und Gehäusen
-
Kompakte Bauform
-
Für Maschinen, Steuerungen und DIY-Elektronik
-
Silberne oder schwarze Gehäuseausführung, je nach Variante
-
Geeignet als Betriebs-, Status- und Warnanzeige
Technische Daten
| Eigenschaft |
Spezifikation |
| Produkttyp |
LED Signalleuchte / Kontrollleuchte |
| Einbaudurchmesser |
8mm |
| Montageart |
Panelmontage |
| LED-Farben |
Rot, Grün, Gelb, Blau, Weiß |
| Spannungsvariante 1 |
DC 3–6V |
| Spannungsvariante 2 |
DC 12–24V |
| Nennstrom |
Ca. 15mA |
| Schutzart |
IP65 |
| Gehäusematerial Silber |
Vernickeltes Messing |
| Gehäusematerial Schwarz |
Eloxiertes Aluminium |
| Gehäusefarbe |
Silber / Schwarz, je nach Variante |
| LED-Lebensdauer |
Bis zu 40.000 Stunden |
| Anschluss |
Zwei vorinstallierte Leitungen |
| Angegebene Länge |
165mm |
| Befestigung |
Gewinde mit Befestigungsmutter |
| Anwendung |
Status-, Betriebs- und Warnanzeige |

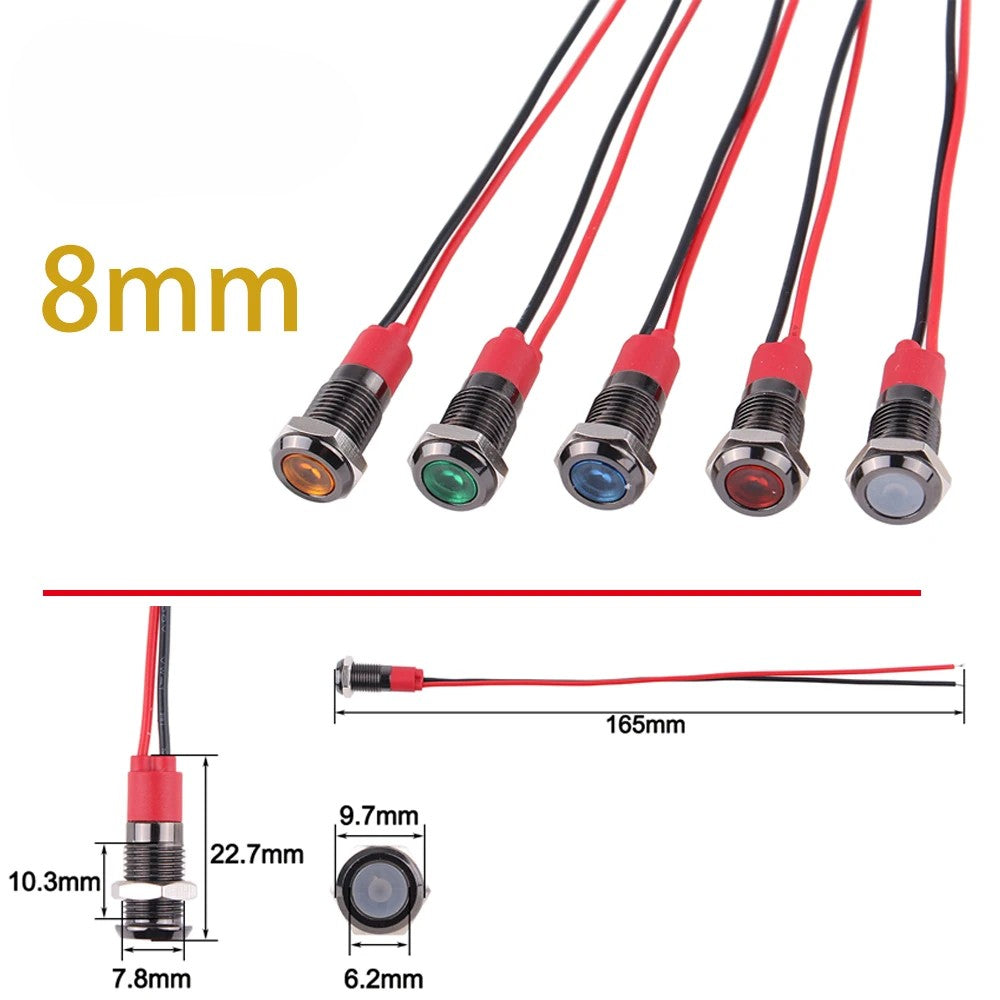

Hinweis: Die angegebene Länge von 165mm bezieht sich auf die Produktangabe einschließlich Anschlussleitung. Die exakten Gehäuse- und Einbautiefenmaße hängen von der jeweiligen Ausführung ab.
Verfügbare Varianten
LED-Farben
| Farbe |
Typische Verwendung |
| Rot |
Störung, Alarm, Warnung |
| Grün |
Betrieb, Freigabe, Aktiv |
| Gelb |
Bereitschaft, Hinweis |
| Blau |
Sonderfunktion, Betriebsmodus |
| Weiß |
Allgemeine Statusanzeige |
Die Farben können frei entsprechend der gewünschten Anwendung eingesetzt werden.
Spannungsvarianten
| Variante |
Betriebsspannung |
Typische Anwendung |
| 3–6V DC |
3–6V |
Arduino, 5V-Steuerungen, Elektronikprojekte |
| 12–24V DC |
12–24V |
12V-Systeme, 24V-Steuerungen, Maschinenpanels |
Wichtig: Die beiden Spannungsvarianten sind nicht beliebig austauschbar. Die Betriebsspannung muss zur ausgewählten LED-Version passen.
Anschluss und Verdrahtung
Die Signalleuchte besitzt zwei Anschlussleitungen für die Gleichspannungsversorgung.
| Leitung |
Funktion |
| Rot |
Plus (+) |
| Schwarz |
Minus (−) / GND |
Anschlussbeispiel – 5V
Bei Verwendung der 3–6V-Version:
-
Rote Leitung an +5V DC
-
Schwarze Leitung an GND
Anschlussbeispiel – 24V
Bei Verwendung der 12–24V-Version:
-
Rote Leitung an +24V DC
-
Schwarze Leitung an GND
Die LED-Leuchten sind für den jeweiligen angegebenen Spannungsbereich vorgesehen. Bei einer passenden Ausführung ist normalerweise kein zusätzlicher externer Vorwiderstand erforderlich.
Vor dem Anschluss muss die gewählte Spannungsvariante überprüft werden.
IP65 – Schutz gegen Staub und Wasser
Die Schutzart IP65 bedeutet:
Dadurch eignet sich die Signalleuchte für viele Anwendungen in Werkstätten, Maschinengehäusen und geschützten Außeninstallationen.
Die Schutzwirkung setzt eine fachgerechte Montage und geeignete Abdichtung der Einbauöffnung voraus.
Hinweis: IP65 bedeutet nicht, dass die Leuchte dauerhaft unter Wasser betrieben werden darf. Außerdem muss die gesamte Einbaukonstruktion einschließlich Leitungsanschlüssen entsprechend geschützt sein.
Einfache Montage
Die LED-Signalleuchte ist für den Einbau in eine 8mm-Bohrung vorgesehen.
Montageschritte
-
Eine passende 8mm-Montagebohrung im Bedienpanel herstellen.
-
Die Signalleuchte von der Vorderseite einsetzen.
-
Die Leuchte mit der Befestigungsmutter fixieren.
-
Die Anschlussleitungen mit der passenden Gleichspannungsversorgung verbinden.
-
Die Funktion überprüfen.
Die Leuchte eignet sich für Metall-, Kunststoff- und andere geeignete Bedienpanels.
Typische Anwendungen
-
Maschinensteuerungen
-
Schaltschränke und Bedienpanels
-
Arduino- und ESP32-Projekte
-
SPS-Steuerungen
-
CNC-Maschinen
-
3D-Drucker und DIY-Geräte
-
Netzteil- und Spannungsanzeigen
-
Betriebs- und Störmeldungen
-
Fahrzeug- und 12V-Elektronik
-
24V-Automatisierungssysteme
-
Laborgeräte und Prüfstände
-
Individuelle Steuerpulte
-
Modellbau und Elektronikentwicklung
Vorteile der Metallausführung
Im Vergleich zu einfachen Kunststoff-Kontrollleuchten bietet das Metallgehäuse eine robuste mechanische Ausführung und eine hochwertige Optik.
Durch die kompakte 8mm-Bauform lassen sich mehrere Kontrollleuchten platzsparend nebeneinander in einem Bedienpanel anordnen.
Die unterschiedlichen LED-Farben ermöglichen eine übersichtliche und eindeutige Darstellung verschiedener Betriebszustände.
Wichtige Hinweise
-
Ausschließlich mit der zur Variante passenden Gleichspannung betreiben.
-
Die Polarität der Anschlussleitungen beachten.
-
Die 3–6V-Version darf nicht direkt an 12V oder 24V angeschlossen werden.
-
Die 12–24V-Version ist nicht für den direkten Betrieb an 230V AC geeignet.
-
Der Nennstrom beträgt laut Produktangabe ca. 15mA.
-
Die Lebensdauer von 40.000 Stunden ist eine Herstellerangabe und hängt von den Betriebsbedingungen ab.
-
Die Schutzart IP65 setzt eine korrekte Montage und Abdichtung voraus.
-
Die Leuchte dient der optischen Signalisierung und ist kein sicherheitsgerichtetes Warnsystem.
Lieferumfang
1 × LED Signalleuchte 8mm mit Metallgehäuse und Anschlusskabel
Farbe, Spannungsbereich und Gehäuseausführung entsprechend der ausgewählten Variante.
