Description
Der 16mm Bicolor LED-Metalldrucktaster kombiniert einen mechanischen Ein/Aus-Schalter mit einer zweifarbigen LED-Beleuchtung in Rot und Grün.
Im Unterschied zu herkömmlichen LED-Drucktastern mit nur einer Leuchtfarbe kann dieser Schalter zwei unterschiedliche Betriebszustände durch einen Farbwechsel anzeigen.
Beispielsweise kann die LED im Ruhezustand rot leuchten und beim Betätigen des Tasters auf Grün wechseln. Durch eine entsprechende Verdrahtung lässt sich die Farbreihenfolge auch umkehren.
Der Drucktaster besitzt einen 7-poligen Anschluss mit einem mechanischen Wechslerkontakt (COM, NO, NC) und separaten Anschlüssen für die zweifarbige LED.
Das robuste Metallgehäuse eignet sich für Bedienpanels, Maschinensteuerungen, Fahrzeuge, Boote, Netzteile und elektronische DIY-Projekte.
Der Schalter ist wahlweise als Momentary (tastend) oder Latching (rastend) sowie für die LED-Spannungsbereiche 3–6V DC und 12–24V DC erhältlich.
Hauptmerkmale
-
16mm Bicolor LED-Drucktaster mit Metallgehäuse
-
Zweifarbige LED-Beleuchtung: Rot und Grün
-
Farbwechsel durch entsprechende Verdrahtung möglich
-
7-poliger Anschluss
-
Mechanischer Wechslerkontakt: COM, NO und NC
-
Zwei LED-Farbkanäle mit separaten Anschlüssen
-
LED-Spannungsvarianten: 3–6V oder 12–24V DC
-
Wahlweise tastende oder rastende Schaltfunktion
-
Runde Metallfront mit beleuchtetem LED-Ring
-
Einbaudurchmesser: 16mm
-
Spritzwassergeschützte Ausführung laut Anbieter
-
Geeignet für Statusanzeigen, Start-/Stop-Funktionen und Steuerpanels
-
Kompakte Bauform für den Schalttafeleinbau
Technische Daten
| Eigenschaft |
Spezifikation |
| Produkttyp |
Zweifarbiger LED-Drucktaster |
| Bauform |
Runder Metalldrucktaster |
| Einbaudurchmesser |
16mm |
| LED-Farben |
Rot und Grün |
| LED-Anzeige |
Zweifarbiger Leuchtring |
| LED-Spannungsvariante 1 |
DC 3–6V |
| LED-Spannungsvariante 2 |
DC 12–24V |
| Schaltfunktionen |
Momentary / Latching |
| Kontaktart |
Wechslerkontakt |
| Schaltkontakte |
COM, NO, NC |
| Anschlussanzahl |
7 Pins |
| Gewinde |
M16 × 0,75 |
| Gewindelänge laut Zeichnung |
Ca. 16mm |
| Gesamtlänge laut Zeichnung |
Ca. 35mm |
| Länge bis Anschlusskörper |
Ca. 28,2mm |
| Frontdurchmesser laut Zeichnung |
Ca. 17,8mm |
| Gehäusematerial |
Metall |
| Montage |
Schalttafeleinbau |
| Schutzart |
Nicht konkret angegeben |
| Maximale Kontaktbelastbarkeit |
Nicht angegeben |
Die angegebenen LED-Spannungen gelten ausschließlich für die Beleuchtung. Die zulässige elektrische Belastung der mechanischen Schaltkontakte muss separat berücksichtigt werden.
Verfügbare Varianten
| LED-Farbe |
LED-Spannung |
Schaltfunktion |
| Rot / Grün |
3–6V DC |
Momentary – tastend |
| Rot / Grün |
3–6V DC |
Latching – rastend |
| Rot / Grün |
12–24V DC |
Momentary – tastend |
| Rot / Grün |
12–24V DC |
Latching – rastend |
Insgesamt 4 Produktvarianten.
Zweifarbige LED – Rot und Grün
Die integrierte Bicolor-LED ermöglicht die Anzeige unterschiedlicher Betriebszustände.
Beispiel 1 – Rot im Ruhezustand, Grün bei Betätigung
-
Ruhezustand: LED leuchtet Rot.
-
Taster betätigt: LED wechselt auf Grün.
-
Bei der tastenden Ausführung wechselt die Anzeige nach dem Loslassen wieder auf Rot.
-
Bei der rastenden Ausführung bleibt der neue Schaltzustand bis zur nächsten Betätigung erhalten.
Beispiel 2 – Grün im Ruhezustand, Rot bei Betätigung
Durch eine andere Verdrahtung kann die Anzeige umgekehrt werden.
Dadurch lässt sich der Drucktaster flexibel als Betriebs-, Bereitschafts- oder Warnanzeige verwenden.
Hinweis: Der Farbwechsel wird durch die elektrische Beschaltung realisiert. Der Schalter besitzt keine automatisch programmierte Farbwechselsteuerung.

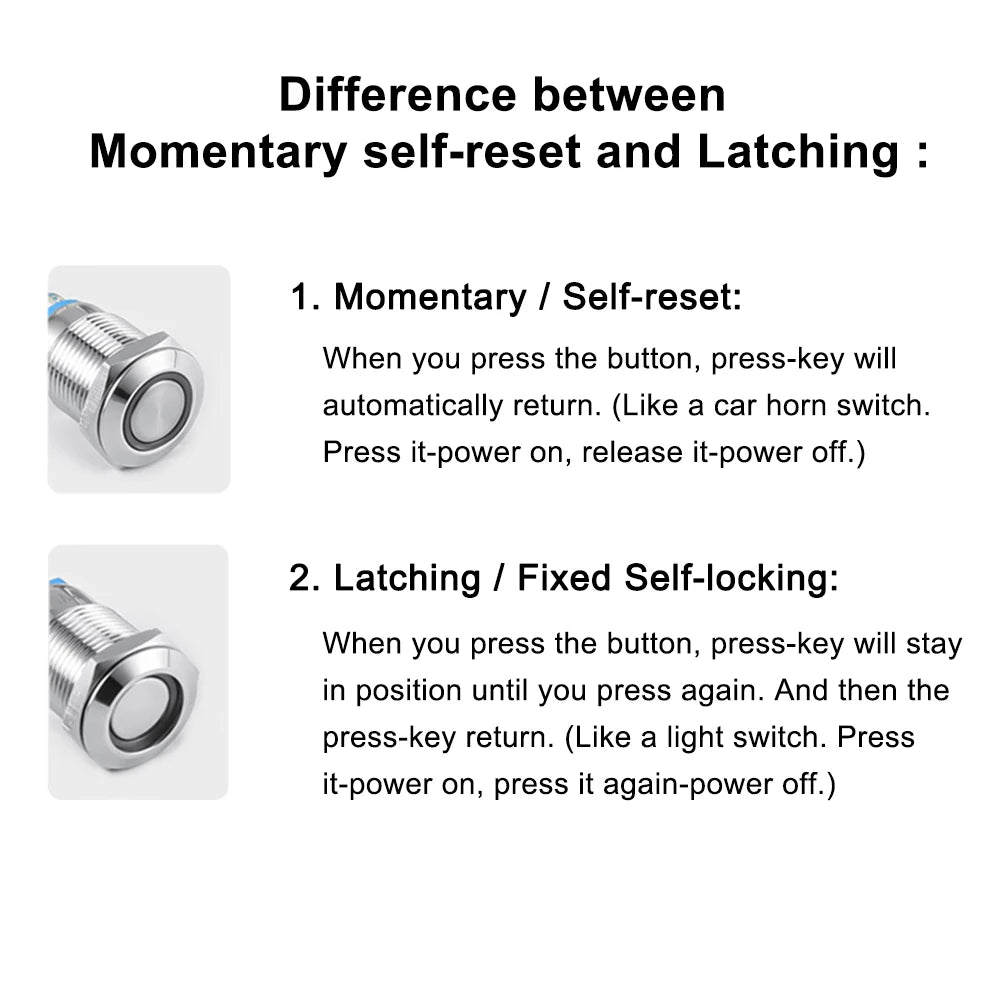

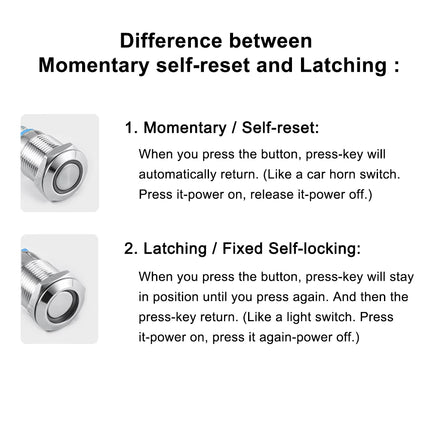

Momentary vs. Latching
Momentary – Tastend / Selbstrückstellend
Der Kontaktzustand verändert sich nur, solange der Taster gedrückt wird.
Nach dem Loslassen kehrt der Taster automatisch in seine Ausgangsstellung zurück.
Geeignet für:
-
Start- und Stoppsignale
-
Reset-Funktionen
-
Impulssteuerungen
-
Mikrocontroller-Eingänge
-
Menübedienung
Latching – Rastend / Selbsthaltend
Beim ersten Drücken wechselt der Schalter seinen Zustand und bleibt eingerastet.
Beim erneuten Drücken kehrt er in die ursprüngliche Stellung zurück.
Geeignet für:
Anschlussbelegung – 7 Pins
Der Schalter besitzt drei mechanische Schaltkontakte und vier LED-Anschlüsse.
| Anschlussgruppe |
Funktion |
| C / COM |
Gemeinsamer mechanischer Schaltkontakt |
| NO |
Normally Open – Schließer |
| NC |
Normally Closed – Öffner |
| LED Rot + / − |
Versorgung des roten LED-Kanals |
| LED Grün + / − |
Versorgung des grünen LED-Kanals |
Die tatsächliche Zuordnung der vier LED-Pins ist anhand der Kennzeichnung am gelieferten Schalter zu prüfen.
Bedeutung von COM, NO und NC
| Kontaktpaar |
Nicht betätigt, Momentary |
Betätigt |
| COM – NO |
Offen |
Geschlossen |
| COM – NC |
Geschlossen |
Offen |
Bei der rastenden Ausführung bleibt der jeweilige Schaltzustand nach dem Loslassen bestehen.

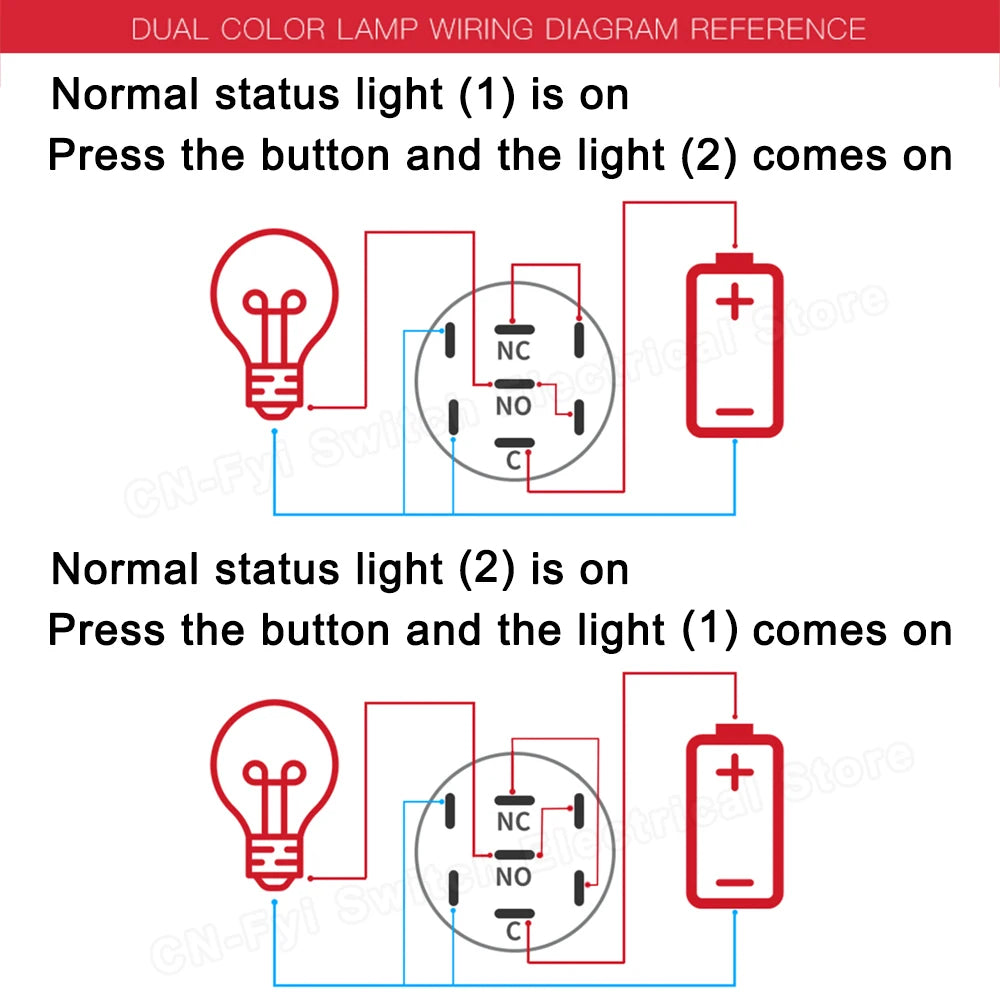

Verdrahtung für automatischen Farbwechsel
Mit dem integrierten Wechslerkontakt können die beiden LED-Farben abhängig von der Schalterstellung angesteuert werden.
Rot → Grün
-
Versorgungsspannung Plus mit COM verbinden.
-
NC mit dem positiven Anschluss der roten LED verbinden.
-
NO mit dem positiven Anschluss der grünen LED verbinden.
-
Die negativen LED-Anschlüsse mit dem Minuspol der Versorgung verbinden.
Damit leuchtet im Ruhezustand Rot und bei Betätigung Grün.
Grün → Rot
Für die umgekehrte Farbreihenfolge werden die positiven LED-Anschlüsse an NO und NC vertauscht.
Damit leuchtet im Ruhezustand Grün und bei Betätigung Rot.
Wichtig: Die Schaltung setzt voraus, dass die LED-Anschlüsse entsprechend der konkreten Schalterversion identifiziert wurden und die Versorgungsspannung zur gewählten LED-Variante passt.
Verwendung mit Arduino und ESP32
Der mechanische Schaltkontakt kann als digitaler Eingang verwendet werden.
Beispielsweise wird COM mit GND und NO mit einem GPIO-Eingang verbunden, der über einen Pull-up-Widerstand auf HIGH gehalten wird.
Die beiden LED-Farben können bei geeigneter Beschaltung separat über Mikrocontroller-Ausgänge gesteuert werden.
Dadurch sind auch softwaregesteuerte Statusanzeigen möglich.
Typische Funktionen:
-
Rot: Fehler oder Stopp
-
Grün: Betrieb oder Freigabe
-
Farbwechsel bei Tastendruck
-
Anzeige von Relaiszuständen
-
Statusanzeige von IoT-Geräten
-
Bedienung von Maschinen und Steuerungen
Bei der LED-Ansteuerung müssen Strombedarf und Spannung der jeweiligen Variante berücksichtigt werden. Gegebenenfalls sind geeignete Transistor-Treiber erforderlich.

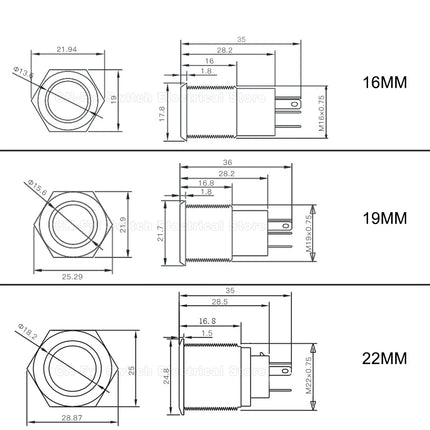

Abmessungen und Montage
| Maß |
Wert laut Zeichnung |
| Montagegewinde |
M16 × 0,75 |
| Einbaudurchmesser |
16mm |
| Gewindelänge |
Ca. 16mm |
| Gesamtlänge |
Ca. 35mm |
| Länge bis Anschlusskörper |
Ca. 28,2mm |
| Frontdurchmesser |
Ca. 17,8mm |
Die Montage erfolgt durch Einsetzen in eine passende 16mm-Bohrung und anschließendes Befestigen mit der Gewindemutter.
Typische Anwendungen
-
Maschinensteuerungen
-
Start-/Stop-Bedienpanels
-
CNC-Maschinen
-
Arduino- und ESP32-Projekte
-
Netzteile und Laborgeräte
-
Fahrzeug- und Bootselektronik
-
Smart-Home-Systeme
-
Prüfstände
-
Automatisierungstechnik
-
DIY-Elektronik
-
Simulator- und Gaming-Panels
-
Individuelle Steuergeräte
Wichtige Hinweise
-
Die LED-Spannungsvariante muss zur Versorgungsspannung passen.
-
Die 3–6V-Version darf nicht direkt mit 12V oder 24V betrieben werden.
-
Die mechanischen Schaltkontakte sind elektrisch von den LED-Anschlüssen zu unterscheiden.
-
Die maximale Kontaktbelastbarkeit ist in den vorliegenden Daten nicht angegeben.
-
Der Schalter sollte ohne entsprechende Freigabe nicht direkt für hohe Lastströme oder Netzspannung verwendet werden.
-
Die genaue Pinbelegung vor dem Anschluss überprüfen.
-
Eine bestimmte IP-Schutzklasse ist nicht nachgewiesen.
-
Der Taster ist kein zertifizierter Not-Aus-Schalter.
Lieferumfang
1 × 16mm Bicolor LED-Metalldrucktaster Rot/Grün, 7-Pin
Spannungsbereich und Schaltfunktion entsprechend der ausgewählten Variante.
