Description
Das XT90 auf DC 5,5 × 2,1 mm Adapterkabel ermöglicht die einfache Verbindung zwischen XT90-Stecksystemen und weit verbreiteten DC5521-Hohlsteckverbindern.
Das Kabel eignet sich ideal für Akkus, Ladegeräte, Netzteile, RC-Anwendungen, Solarsysteme, Elektronik und DIY-Projekte.
Die Leitung besteht aus 18AWG Reinkupfer mit ca. 0,75 mm² Querschnitt und besitzt eine robuste PVC-Isolierung. Mit einer Kabellänge von ca. 30 cm bietet der Adapter ausreichend Flexibilität für verschiedene Installationen.

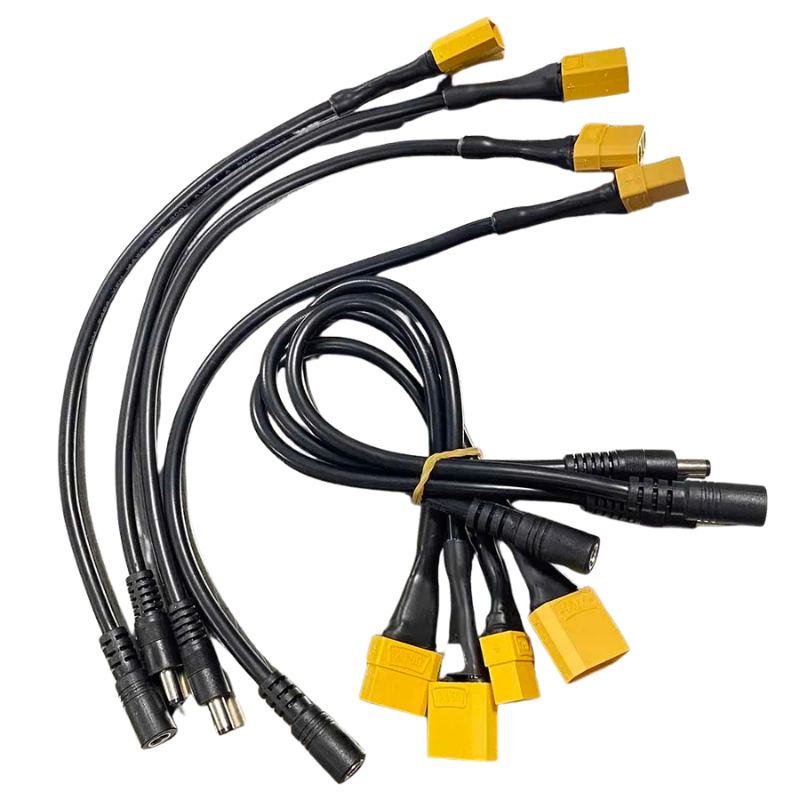

Vier unterschiedliche Stecker-/Buchsenkombinationen stehen zur Auswahl.
📦 Varianten
| Variante |
XT90-Seite |
DC-Seite |
| Variante 1 |
XT90 Buchse
|
DC 5,5 × 2,1 mm Stecker
|
| Variante 2 |
XT90 Stecker
|
DC 5,5 × 2,1 mm Buchse
|
| Variante 3 |
XT90 Buchse
|
DC 5,5 × 2,1 mm Buchse
|
| Variante 4 |
XT90 Stecker
|
DC 5,5 × 2,1 mm Stecker
|
📊 Technische Daten
| Eigenschaft |
Wert |
| Produkttyp |
DC Stromadapter / Adapterkabel |
| Anschluss 1 |
XT90 Stecker oder Buchse |
| Anschluss 2 |
DC5521 Stecker oder Buchse |
| DC-Steckermaß |
5,5 × 2,1 mm |
| Kabellänge |
ca. 30 cm
|
| Kabelstärke |
18AWG |
| Leiterquerschnitt |
ca. 0,75 mm²
|
| Leitermaterial |
Reinkupfer |
| Isolierung |
PVC |
| Leiteranzahl |
2-polig |
| Varianten |
4 Anschlusskombinationen |
| Farbe |
typischerweise Rot / Schwarz |

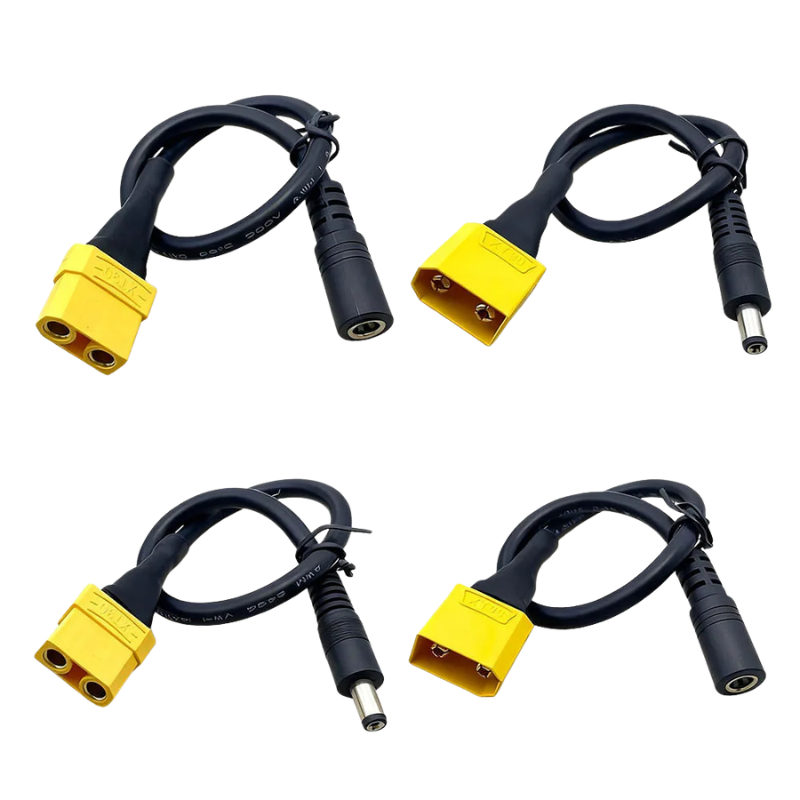

🔌 Die 4 Varianten im Überblick

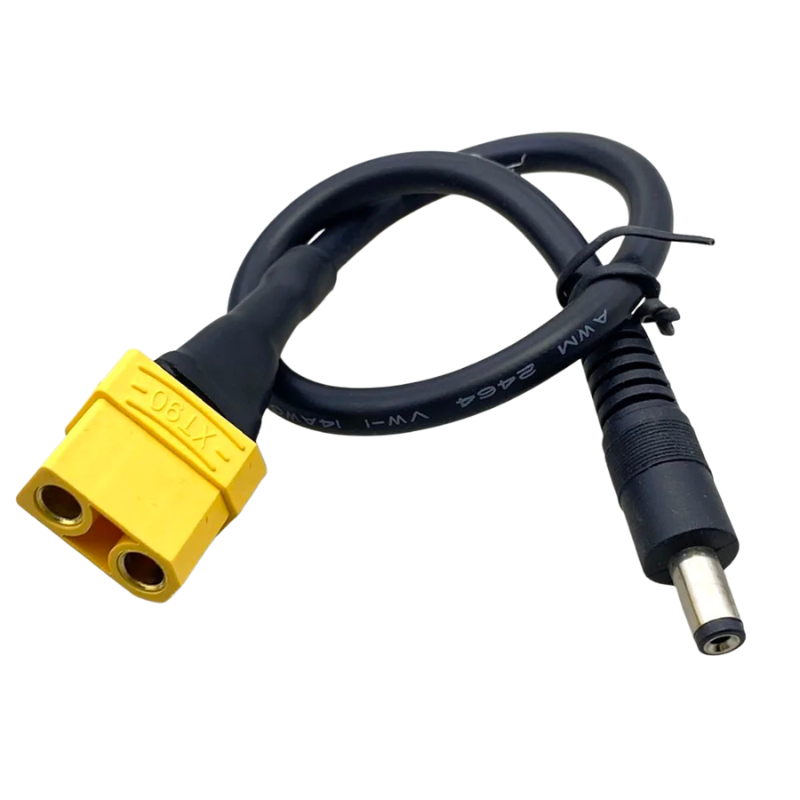

Variante 1 – XT90 Buchse → DC5521 Stecker
XT90 Buchse → 18AWG Kabel → DC 5,5 × 2,1 mm Stecker
Ideal zur Versorgung eines Gerätes mit DC5521-Buchse über eine Stromquelle bzw. ein Akkusystem mit passendem XT90-Anschluss.

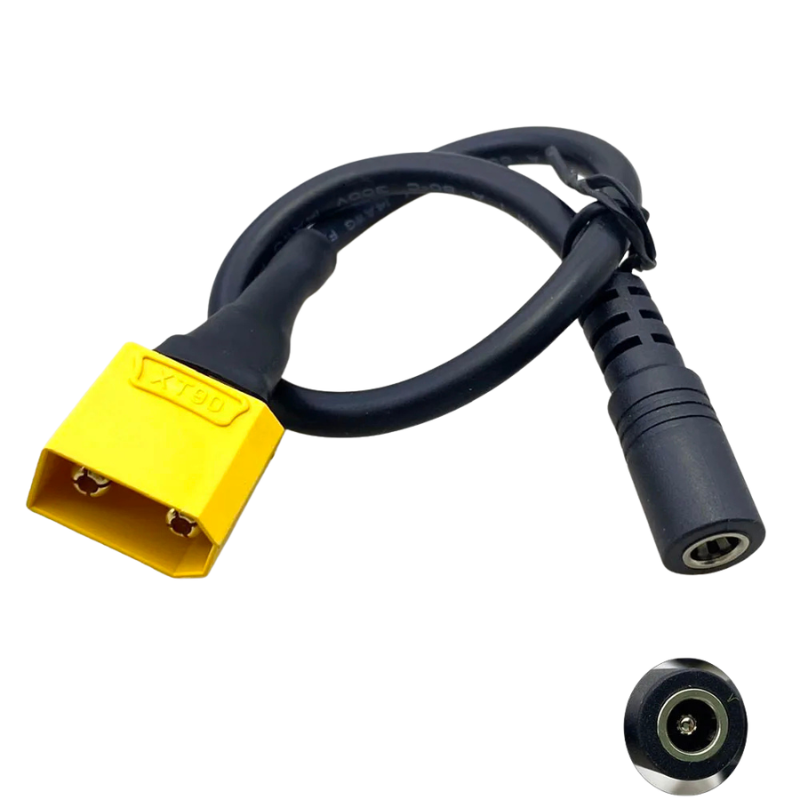

Variante 2 – XT90 Stecker → DC5521 Buchse
XT90 Stecker → 18AWG Kabel → DC 5,5 × 2,1 mm Buchse
Praktisch zur Adaptierung eines XT90-Anschlusses auf einen vorhandenen DC5521-Stecker.

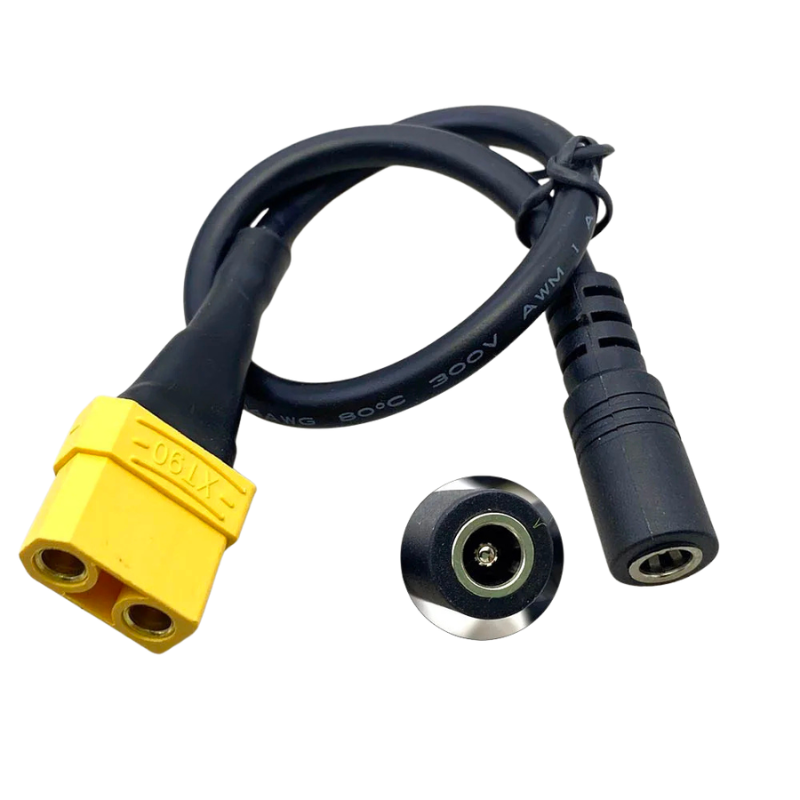

Variante 3 – XT90 Buchse → DC5521 Buchse
XT90 Buchse → 18AWG Kabel → DC 5,5 × 2,1 mm Buchse
Ausführung mit Buchsenanschluss auf beiden Seiten.

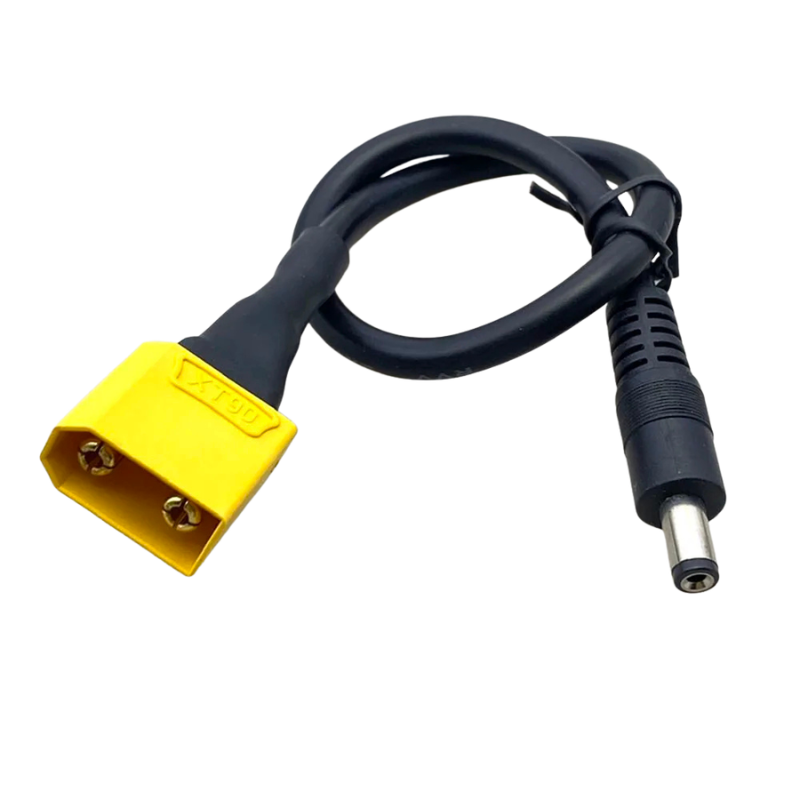

Variante 4 – XT90 Stecker → DC5521 Stecker
XT90 Stecker → 18AWG Kabel → DC 5,5 × 2,1 mm Stecker
Ausführung mit Steckern auf beiden Seiten.
⚡ 18AWG Reinkupferleitung
Das Adapterkabel verwendet eine 18AWG-Leitung mit ca. 0,75 mm² Querschnitt.
Eigenschaften
- Reinkupfer-Leiter
- Gute Leitfähigkeit
- Niedriger Leitungswiderstand
- Flexible PVC-Isolierung
- Robuste Konstruktion
- Ca. 30 cm Kabellänge
- Für zahlreiche DC-Niederspannungsanwendungen geeignet
🔋 XT90 Stecksystem
XT90-Steckverbinder werden häufig bei leistungsstärkeren DC- und Akkusystemen eingesetzt und bieten eine robuste mechanische Verbindung.
Der Adapter ermöglicht die Verbindung solcher Systeme mit dem weit verbreiteten DC5521-Anschluss.
Typische Anwendungen
- RC-Akkus
- Lithium-Akkupacks
- Modellbau
- Portable Stromversorgung
- Ladegeräte
- Solarsysteme
- Prüf- und Laboraufbauten
🔌 DC5521 Anschluss
Der verwendete DC-Hohlsteckverbinder besitzt folgende Abmessungen:
| Maß |
Wert |
| Außendurchmesser |
5,5 mm |
| Innendurchmesser |
2,1 mm |
Hinweis: Einige Geräte verwenden optisch sehr ähnliche 5,5 × 2,5-mm-Anschlüsse. Vor der Bestellung sollte deshalb der Innendurchmesser des benötigten Anschlusses geprüft werden.
🚀 Vorteile
✔ XT90 auf DC5521 Adapter
✔ Vier Anschlussvarianten
✔ XT90 Stecker oder Buchse wählbar
✔ DC5521 Stecker oder Buchse wählbar
✔ 18AWG / ca. 0,75 mm² Leitung
✔ Reinkupfer-Kabel
✔ Ca. 30 cm Länge
✔ Robuste PVC-Isolierung
✔ Kein Löten für die Adapterverbindung erforderlich
✔ Ideal für Akku-, Lade- und Stromversorgungsprojekte
🎯 Einsatzbereiche
- RC-Modellbau
- Akkupacks
- Ladegeräte
- DC-Netzteile
- Power Stations
- Solarprojekte
- Batteriesysteme
- LED-Systeme
- Kameratechnik
- Elektronik
- Prüfstände
- DIY-Projekte
- Mobile Stromversorgung
- Laboraufbauten
⚠️ Wichtig zur Strombelastbarkeit
Der XT90-Steckverbinder ist für wesentlich höhere Ströme ausgelegt als ein typischer DC5521-Hohlstecker.
Die Verwendung eines XT90-Steckers bedeutet daher nicht, dass über dieses Adapterkabel die volle Strombelastbarkeit eines XT90-Anschlusses übertragen werden kann.
Die maximal zulässige Belastung wird durch das schwächste Bauteil bestimmt, insbesondere:
- DC5521-Steckverbinder
- 18AWG-Leitung
- Kontaktqualität
- angeschlossenes Gerät
Bei hohen Strömen sollte ein entsprechend dimensionierter Steckverbinder anstelle von DC5521 verwendet werden.
⚠️ Anschluss- und Sicherheitshinweise
- Vor Verwendung Polarität prüfen.
- Betriebsspannung des angeschlossenen Gerätes beachten.
- Maximal zulässigen Strom des DC-Anschlusses nicht überschreiten.
- Nicht an beschädigten Kabeln oder Steckern verwenden.
- Stecker vollständig verbinden.
- Bei Akkuanwendungen Kurzschlüsse unbedingt vermeiden.
- Die Polarität sollte vor der ersten Verwendung mit einem Multimeter kontrolliert werden.
📦 Lieferumfang
1 × XT90 auf DC 5,5 × 2,1 mm Adapterkabel
Ausführung entsprechend der ausgewählten Variante.
