Description
✔ 0–10V → 3.3V
✔ Galvanische Trennung
✔ DIN-Schiene
✔ Industriequalität
✔ Ausgang = 0–3.3V (für MCU/ESP32 optimiert)

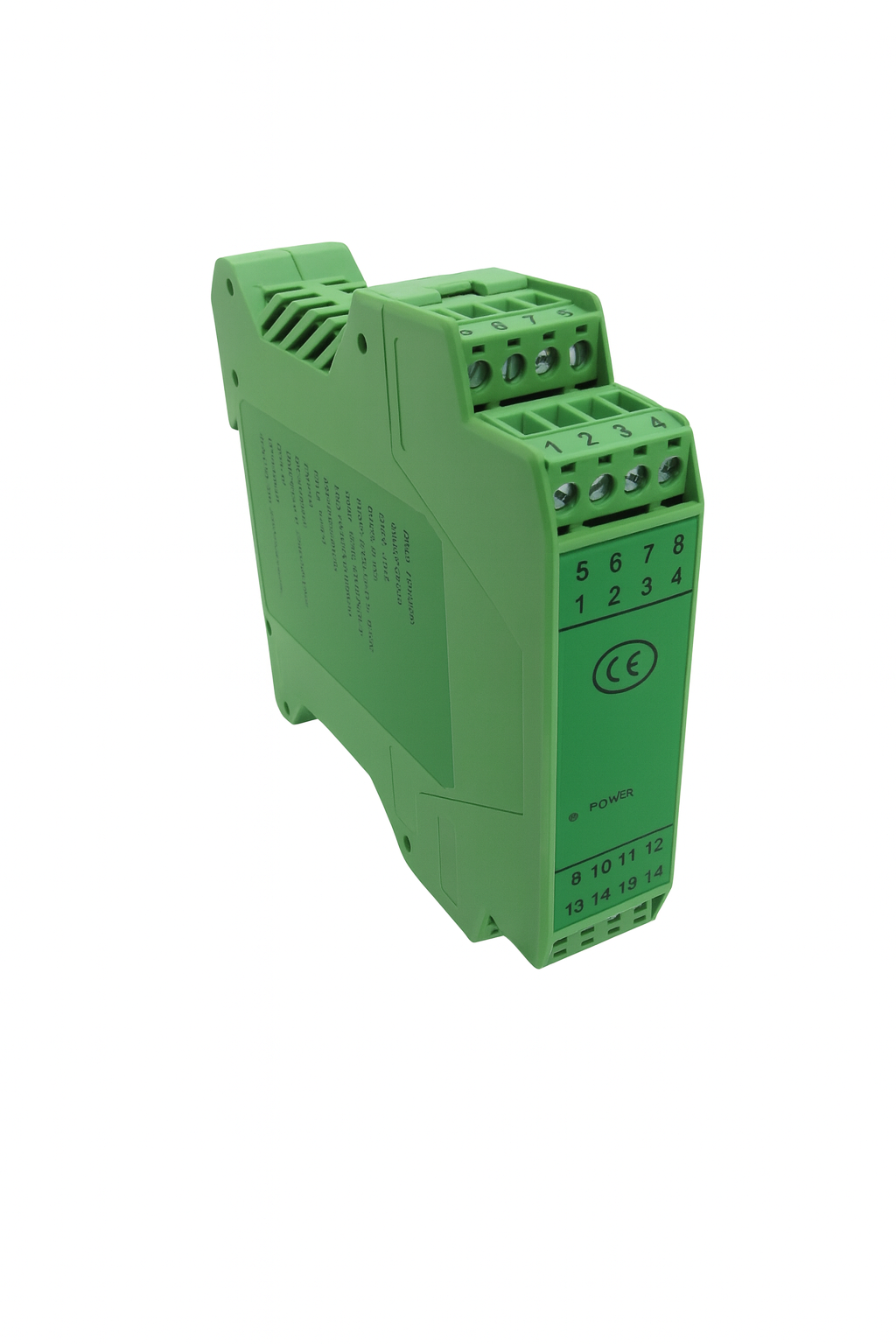

Der HDH-21 Spannungs-Transmitter ist ein präziser Signalwandler mit galvanischer Trennung, der 0–10V Eingangssignale sicher in 0–3.3V Ausgangssignale umsetzt.
Ideal für die Anpassung industrieller Signale an Mikrocontroller, SPS (PLC), DCS-Systeme oder Embedded-Anwendungen.
Durch die hochwertige Isolation (2500VAC) schützt das Modul zuverlässig vor Störungen, Masseschleifen und Überspannungen.
Erhältlich in zwei Varianten:
👉 1 Eingang / 1 Ausgang
👉 2 Eingänge / 2 Ausgänge
📊 Varianten
| Variante |
Beschreibung |
| 1 IN / 1 OUT |
Einzelkanal Signalwandler |
| 2 IN / 2 OUT |
Zweikanal Version |
📊 Technische Daten
| Eigenschaft |
Wert |
| Modell |
HDH-21 |
| Eingangssignal |
0 – 10V DC |
| Ausgangssignal |
0 – 3.3V DC |
| Versorgung |
12V / 24V DC |
| Eingangswiderstand |
≥ 300 kΩ |
| Ausgangslast (Spannung) |
≥ 10 kΩ |
| Ausgangslast (Strom) |
≤ 500 Ω |
| Stromverbrauch |
≤ 30 mA |
| Genauigkeit |
0.1 % F.S. |
| Reaktionszeit |
≤ 10 ms |
| Temperaturdrift |
0.005 % F.S./°C |
| Isolation |
2500 VAC / 1 min |
| Isolationswiderstand |
≥ 100 MΩ |
| Betriebstemperatur |
-20°C bis +55°C |
| Montage |
DIN-Schiene |
📐 Abmessungen
| Variante |
Größe |
| 1 IN / 1 OUT |
103 × 25 × 45 mm |
| 2 IN / 2 OUT |
110 × 117 × 22 mm |
⚙️ Funktionen
- Galvanische Trennung zwischen Ein- und Ausgang
- Präzise Spannungsumwandlung 0–10V → 0–3.3V
- Schutz vor Störungen & Überspannung
- Schnelle Signalverarbeitung
- DIN-Schienenmontage
🚀 Vorteile
- Ideal für Mikrocontroller (3.3V Systeme)
- Industrietaugliche Isolation (2500VAC)
- Hohe Genauigkeit (0.1%)
- Stabile und rauscharme Signalübertragung
- Einfache Integration in Steuerungssysteme
🎯 Einsatzbereiche
- PLC / SPS Systeme
- Industrieautomation
- Prozesssteuerung
- Sensor-Signalumwandlung
- IoT & Embedded Systeme
⚠️ Wichtige Hinweise
- Nur für DC Signale (0–10V) geeignet
- Ausgang ist max. 3.3V (nicht für 5V Systeme ohne Anpassung)
- Versorgungsspannung korrekt anschließen (12V / 24V)
📦 Lieferumfang
- 1 × HDH-21 Spannungswandler
