Produktbeschreibung

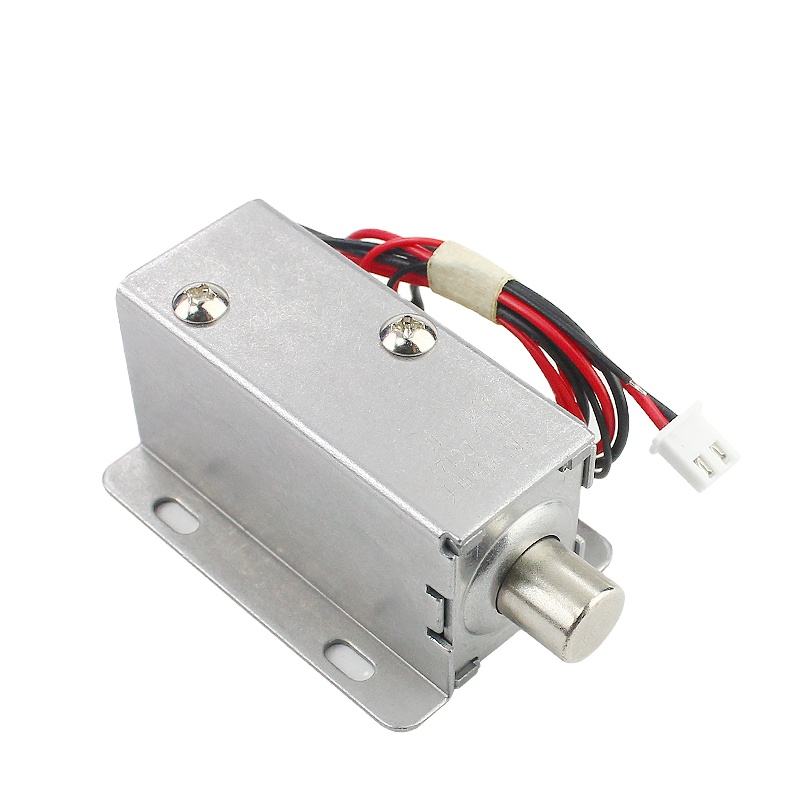

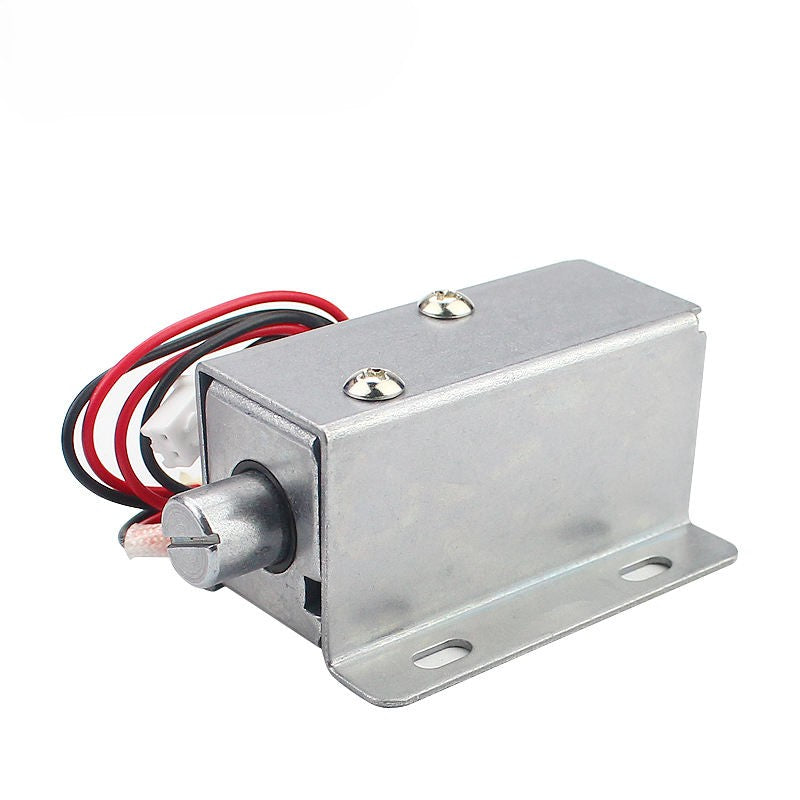

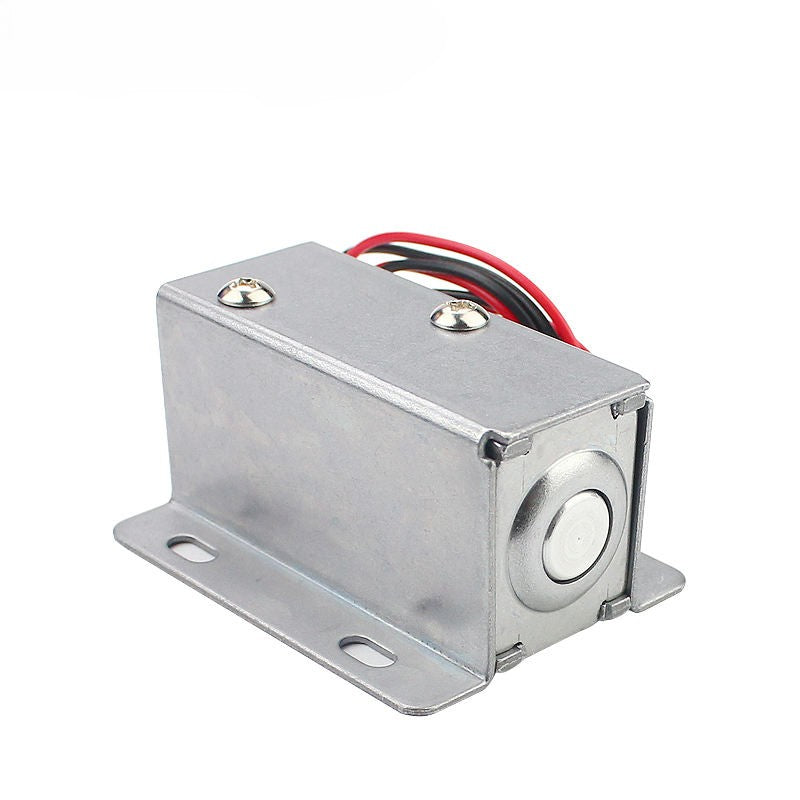

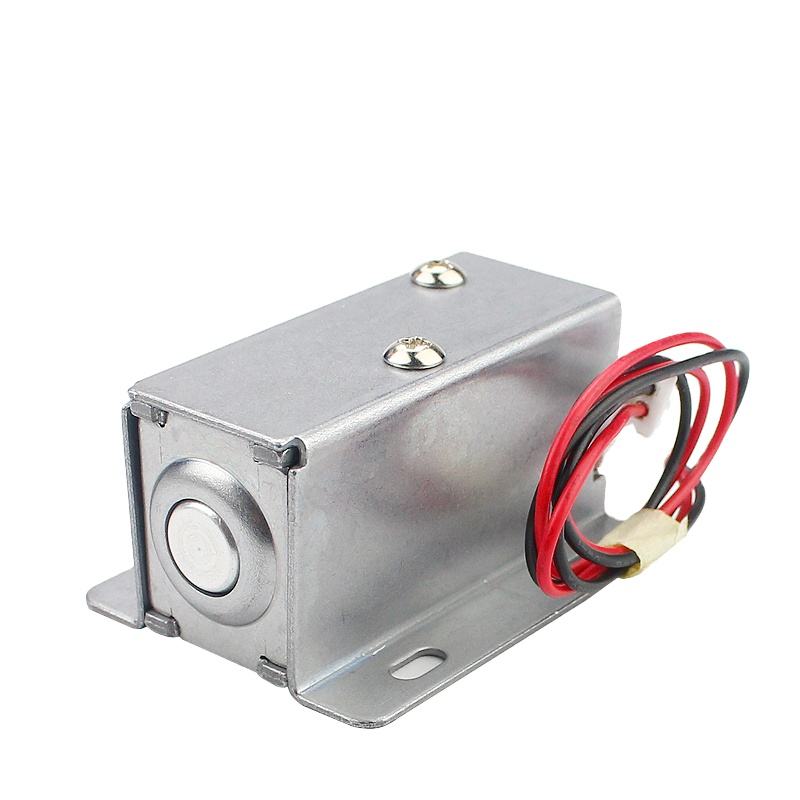

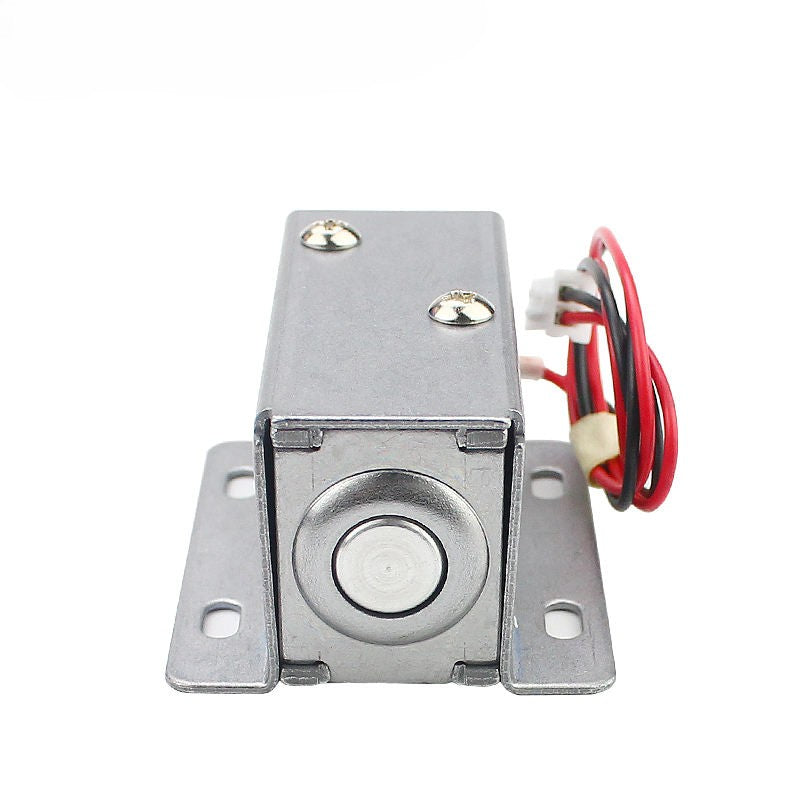

Das kompakte 12V DC Mini-Bolzenschloss ist ein elektromagnetisch betätigtes Verriegelungssystem für Schränke, Boxen, Automaten, Zugangssysteme und elektronische Steuerungen.
Das Schloss arbeitet nach dem Prinzip „Power-on Lock / Power-off Unlock“:
Spannung EIN → Schloss verriegelt
Spannung AUS → Schloss entriegelt
Mit einer Leistungsaufnahme von nur 3,6 W, einem Arbeitsstrom von ca. 0,3 A und einem 9 mm Hub eignet sich das Magnetschloss besonders für kompakte elektronische Verriegelungslösungen.
⭐ Eigenschaften
-
Betriebsspannung: 12 V DC
-
Arbeitsstrom: 0,3 A
-
Leistungsaufnahme: 3,6 W
- 9 mm Bolzenhub
- Elektrische Verriegelung
- Verriegelt bei anliegender Spannung
- Entriegelt bei abgeschalteter Spannung
-
Haltekraft: ca. 5 N
- Kompakte Metallkonstruktion
- Für längere Einschaltdauer ausgelegt
- Ideal für Arduino, ESP32, Relais- und SPS-Steuerungen

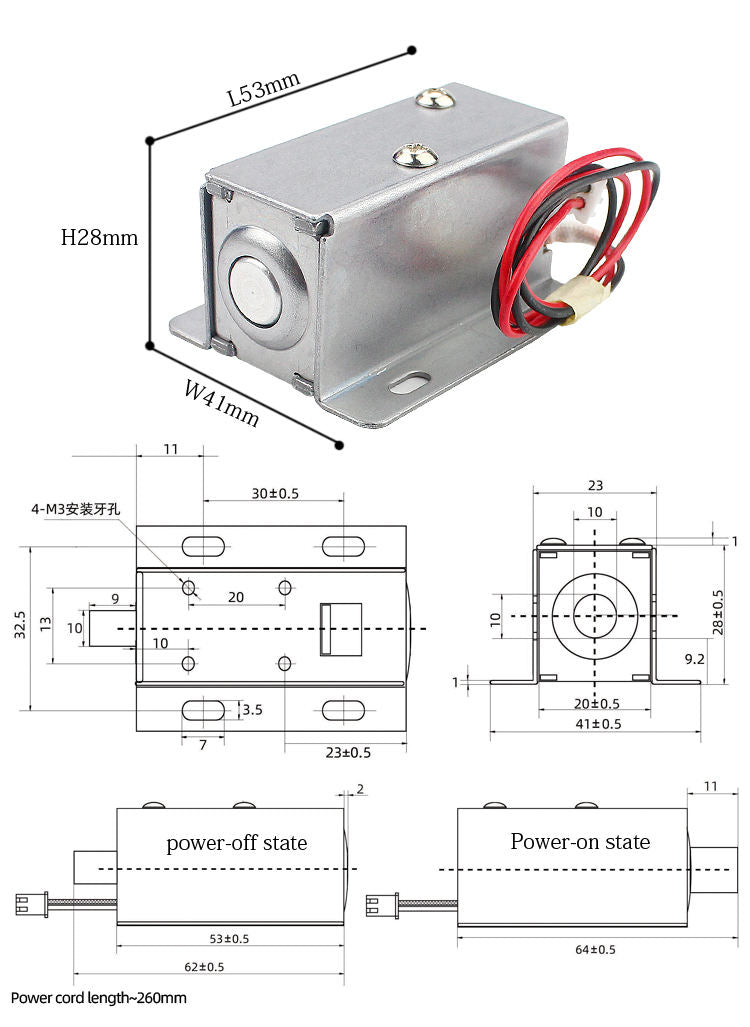

📊 Technische Daten
| Eigenschaft |
Spezifikation |
| Produkttyp |
Elektronisches Mini-Bolzenschloss |
| Funktionsprinzip |
Elektromagnetisch |
| Betriebsspannung |
DC 12 V |
| Arbeitsstrom |
0,3 A |
| Leistungsaufnahme |
3,6 W |
| Hub |
9 mm |
| Anfangskraft |
ca. 0,5 N
|
| Haltekraft |
ca. 5 N
|
| Betriebsart |
Power-on Lock / Power-off Unlock |
| Bei Spannung EIN |
Verriegelt |
| Bei Spannung AUS |
Entriegelt |
| Max. Einschaltdauer |
< 24 Stunden |
| Betriebstemperatur |
−10 bis +60 °C |
| Gewicht |
ca. 160 g
|
| Gehäuse |
Metall |
🔐 Funktionsweise
| Stromversorgung |
Zustand |
| 12 V EIN |
🔒 Verriegelt |
| 12 V AUS |
🔓 Entriegelt |
Damit eignet sich das Schloss für Anwendungen, bei denen die Verriegelung durch Anlegen der Versorgungsspannung aktiviert werden soll.
⚡ Geringe Leistungsaufnahme
Im Vergleich zu leistungsstärkeren Hubmagneten benötigt dieses Modell lediglich:
Dadurch lässt es sich gut in kompakte Steuerungs- und Automatisierungssysteme integrieren.
🔌 Steuerung mit ESP32 / Arduino
Das Schloss darf aufgrund seiner Stromaufnahme von 300 mA nicht direkt über einen GPIO-Pin betrieben werden.
Eine typische Ansteuerung erfolgt über:
ESP32 / Arduino → MOSFET oder Relais → 12V Bolzenschloss
Bei Verwendung eines Transistors oder MOSFETs sollte eine geeignete Freilaufdiode zum Schutz der Steuerelektronik vorgesehen werden.
🛠️ Einsatzbereiche
- Elektronische Schließsysteme
- Schrankverriegelungen
- Paketboxen
- Aufbewahrungsboxen
- Automaten
- Elektronikgehäuse
- Zugangskontrollen
- Smart-Home-Projekte
- Arduino und ESP32
- Raspberry Pi
- SPS-Steuerungen
- Robotik
- DIY-Automatisierung
⚠️ Wichtige Hinweise
Das Modell arbeitet nach dem Prinzip „Power-on Lock“. Ohne Versorgungsspannung befindet sich das Schloss im entriegelten Zustand.
Die angegebene Einschaltdauer beträgt unter 24 Stunden. Die zulässige Betriebsdauer sowie die Erwärmung sollten bei der konkreten Anwendung berücksichtigt werden.
Für Mikrocontroller ist eine externe Treiberstufe erforderlich.
📦 Lieferumfang
1 × Mini elektronisches Bolzenschloss 12V DC
