Description
Der 16mm LED-Drucktaster mit beleuchtetem Power-Symbol ist ein kompakter Metalltaster für die Bedienung elektrischer und elektronischer Geräte.
Der Taster kombiniert eine mechanische Schaltfunktion mit einer integrierten LED-Beleuchtung und eignet sich für Bedienpanels, Maschinensteuerungen, DIY-Elektronik, Netzteile und individuelle Steuergeräte.
Dank des robusten Metallgehäuses und der kompakten Bauform lässt sich der Schalter in einer 16mm-Montagebohrung installieren.
Der Drucktaster ist in zwei Schaltvarianten erhältlich:
-
Momentary (tastend): Der Schaltkontakt kehrt nach dem Loslassen automatisch in seine Ausgangsstellung zurück.
-
Latching (rastend): Der Schaltzustand bleibt nach dem Loslassen erhalten und wird durch erneutes Drücken geändert.
Die integrierte LED ist wahlweise in Rot oder Grün erhältlich. Je nach Variante ist die LED für 3–6V DC oder 12–24V DC ausgelegt.
Der Anschluss erfolgt über die mitgelieferten Anschlussleitungen.
Hauptmerkmale
-

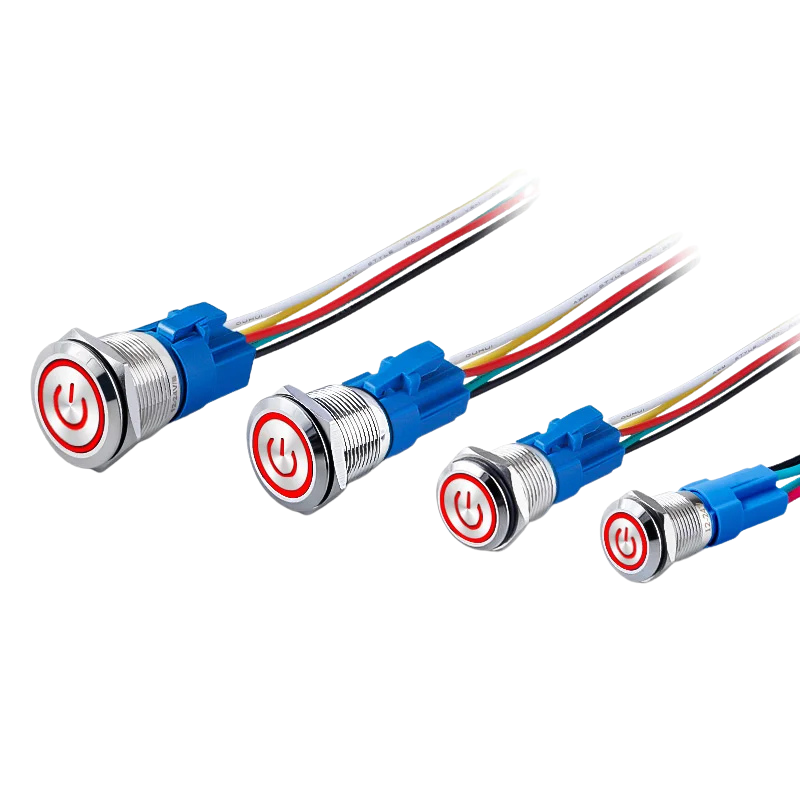

16mm LED-Drucktaster mit beleuchtetem Power-Symbol
-
Robustes Metallgehäuse
-
Runde Tasterfront
-

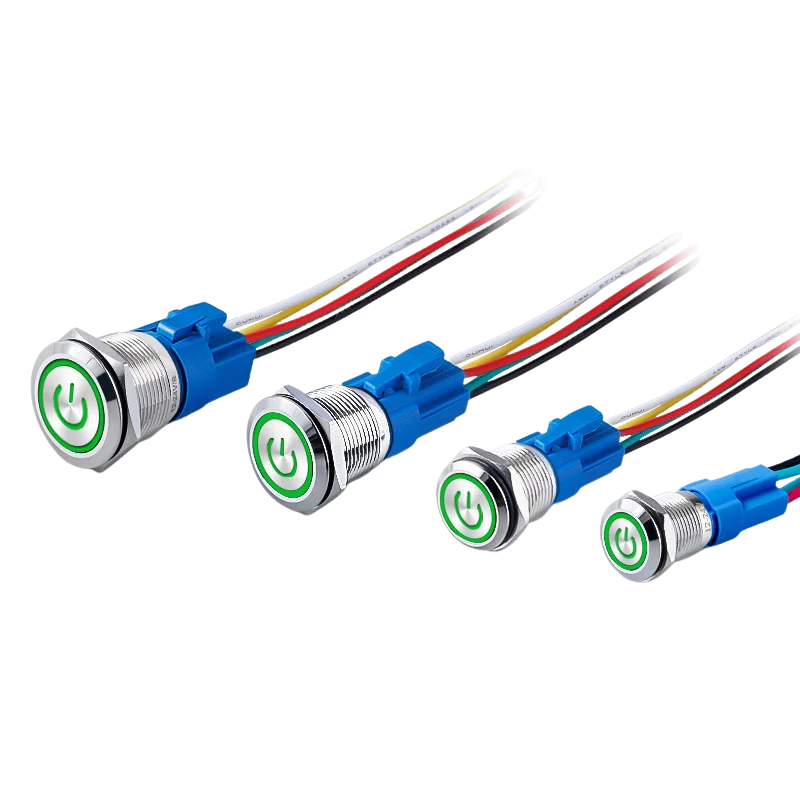

LED-Farben: Rot oder Grün
-
Zwei LED-Spannungsvarianten: 3–6V und 12–24V DC
-
Wahlweise tastende oder rastende Schaltfunktion
-
Wechselkontakt mit COM, NO und NC
-
Separater LED-Anschluss
-
LED unabhängig vom Schaltkontakt ansteuerbar
-

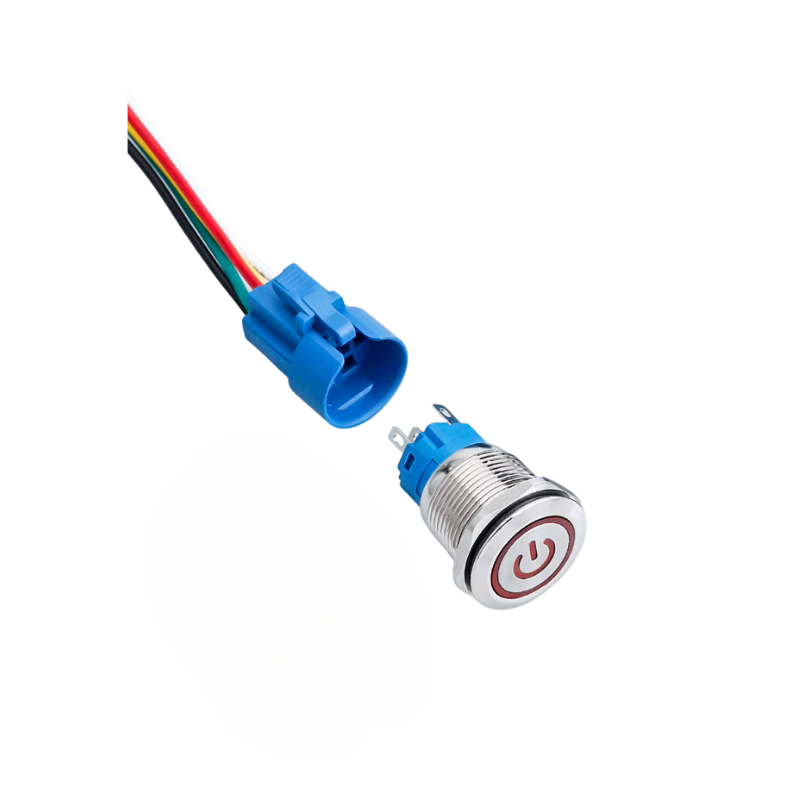

Anschluss über Kabel
-
Für den Einbau in Bedienpanels und Gehäuse
-
Spritzwassergeschützte Bauform laut Anbieter
-
Geeignet für Arduino, ESP32, Maschinensteuerungen und DIY-Projekte
Technische Daten
| Eigenschaft |
Spezifikation |
| Produkttyp |
LED-Drucktaster / Power-Schalter |
| Bauform |
Rund |
| Einbaudurchmesser |
16mm |
| Gehäusematerial |
Metall |
| Symbol |
Beleuchtetes Power-Symbol |
| LED-Farben |
Rot / Grün |
| LED-Spannungsvariante 1 |
DC 3–6V |
| LED-Spannungsvariante 2 |
DC 12–24V |
| Schaltfunktion |
Momentary / Latching |
| Kontaktart |
Wechslerkontakt |
| Schaltkontakte |
COM, NO, NC |
| LED-Anschlüsse |
LED+ / LED− |
| Elektrischer Anschluss |
Anschlussleitungen |
| Montageart |
Panelmontage |
| Schaltspannung und Kontaktstrom |
Nicht angegeben |
| Schutzart |
Nicht spezifiziert |
Hinweis: Die angegebenen Spannungen beziehen sich auf die integrierte LED. Die maximal zulässige Spannung und Strombelastbarkeit der mechanischen Schaltkontakte sind davon unabhängig und müssen anhand der Kontaktdaten bestimmt werden.
Verfügbare Varianten
| LED-Farbe |
LED-Spannung |
Schaltfunktion |
| Rot |
3–6V |
Momentary |
| Rot |
12–24V |
Momentary |
| Grün |
3–6V |
Momentary |
| Grün |
12–24V |
Momentary |
| Rot |
3–6V |
Latching |
| Rot |
12–24V |
Latching |
| Grün |
3–6V |
Latching |
| Grün |
12–24V |
Latching |
Insgesamt stehen 8 Varianten zur Auswahl.
Momentary vs. Latching – Unterschied
Momentary – Tastend / Selbstrückstellend
Bei einem tastenden Drucktaster verändert sich der Kontaktzustand nur während der Betätigung.
Sobald der Taster losgelassen wird, kehrt er automatisch in seine Ausgangsstellung zurück.
Beispiel:
-
Taster nicht gedrückt: NO-Kontakt geöffnet
-
Taster gedrückt: NO-Kontakt geschlossen
-
Taster losgelassen: NO-Kontakt wieder geöffnet
Typische Anwendungen:
Latching – Rastend / Selbsthaltend
Bei der rastenden Ausführung bleibt der Schaltzustand nach dem Drücken erhalten.
Erst durch erneutes Betätigen wird der ursprüngliche Zustand wiederhergestellt.
Beispiel:
Typische Anwendungen:
Anschlussbelegung
Der Drucktaster besitzt einen mechanischen Wechselkontakt und zwei separate LED-Anschlüsse.
| Bezeichnung |
Funktion |
| C / COM |
Gemeinsamer Schaltkontakt |
| NO |
Normally Open – Schließerkontakt |
| NC |
Normally Closed – Öffnerkontakt |
| LED+ / A+ |
Positiver LED-Anschluss |
| LED− |
Negativer LED-Anschluss |
NO – Normally Open
Der Kontakt zwischen COM und NO ist beim nicht betätigten, tastenden Schalter geöffnet.
Bei Betätigung wird der Kontakt geschlossen.
Diese Anschlussart wird häufig für Start- und Einschaltfunktionen verwendet.

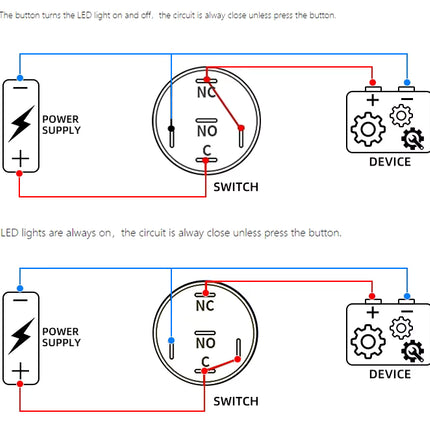

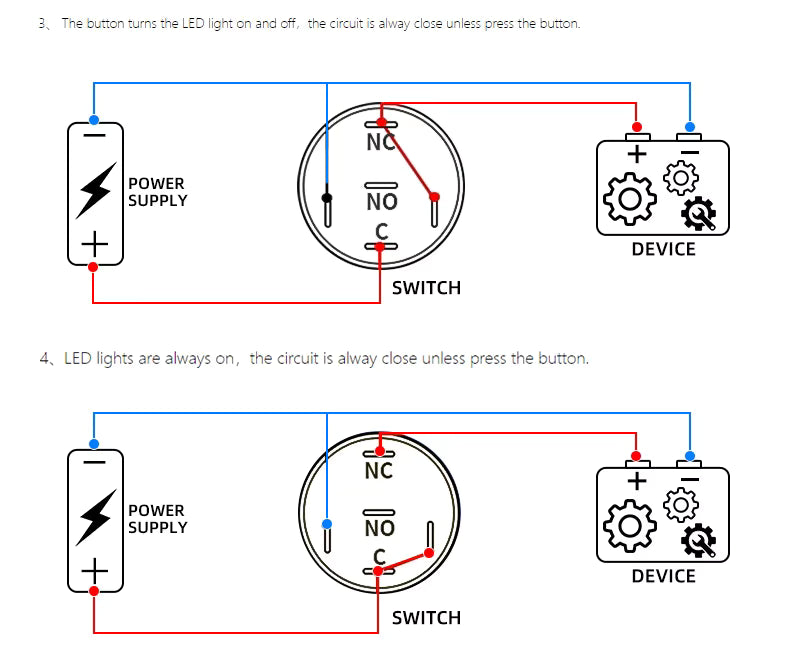

NC – Normally Closed
Der Kontakt zwischen COM und NC ist beim nicht betätigten, tastenden Schalter geschlossen.
Bei Betätigung wird der Kontakt geöffnet.
Diese Anschlussart eignet sich beispielsweise für Signale, die bei Betätigung unterbrochen werden sollen.
COM – Common
COM ist der gemeinsame Kontakt, der abhängig von der Schalterstellung mit NO oder NC verbunden wird.
LED-Beleuchtung – Unabhängig vom Schaltkontakt
Die integrierte LED besitzt eine eigene Stromversorgung und ist elektrisch von der mechanischen Schaltfunktion getrennt.
Dadurch kann die Beleuchtung unterschiedlich verwendet werden.
Variante A – LED dauerhaft eingeschaltet
Die LED wird direkt mit der passenden Gleichspannungsversorgung verbunden.
Sie leuchtet unabhängig davon, ob der Taster betätigt wird.
Variante B – LED leuchtet bei eingeschaltetem Verbraucher
Die LED wird so angeschlossen, dass sie nur dann Spannung erhält, wenn der Schaltkontakt geschlossen ist.
Bei einem rastenden Taster kann die Beleuchtung damit den eingeschalteten Zustand anzeigen.
Variante C – LED über Mikrocontroller steuern
Die LED wird separat über eine geeignete Treiberstufe oder einen passenden Ausgang gesteuert.
Dadurch kann die Beleuchtung beispielsweise als Betriebs-, Fehler- oder Statusanzeige verwendet werden.
Wichtig: Die LED-Spannungsvariante muss zur angelegten Spannung passen. Eine 3–6V-LED darf nicht direkt an 12V oder 24V angeschlossen werden.

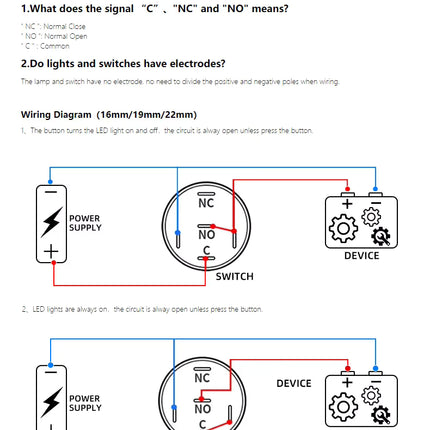

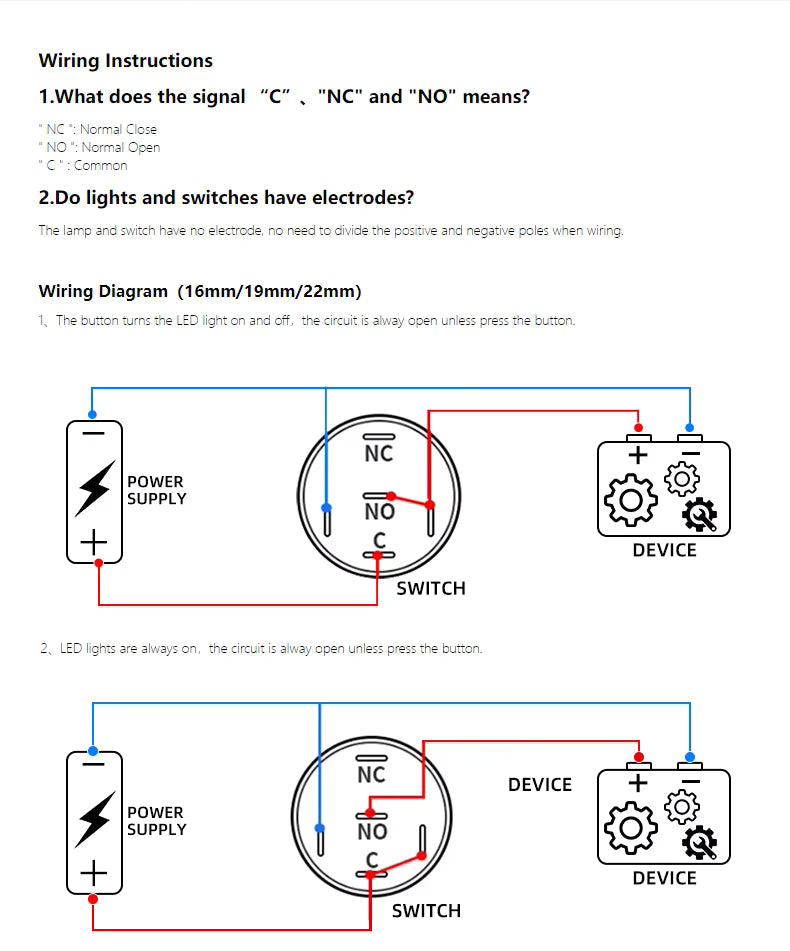

Anschlussbeispiel – Ein/Aus-Schalter mit LED
Bei einem rastenden Taster kann ein Verbraucher über COM und NO geschaltet werden.
Der Pluspol der Versorgung wird mit COM verbunden.
NO führt zur positiven Versorgungsleitung des Verbrauchers.
Der Minuspol des Verbrauchers wird mit dem Minuspol der Stromversorgung verbunden.
Soll die LED nur bei eingeschaltetem Verbraucher leuchten, kann LED+ mit dem geschalteten Ausgang NO und LED− mit dem Minuspol verbunden werden, sofern die Versorgungsspannung zur LED-Variante passt.
Damit zeigt das beleuchtete Power-Symbol den Schaltzustand an.
Hinweis: Dieses Anschlussprinzip gilt nur, wenn Spannung und Strom des Verbrauchers innerhalb der zulässigen Kontaktbelastbarkeit des Schalters liegen.
Verwendung mit Arduino und ESP32
Der mechanische Schaltkontakt kann als digitaler Eingang verwendet werden.
Hierfür wird beispielsweise COM mit GND und NO mit einem GPIO-Eingang verbunden.
Der Mikrocontroller aktiviert einen internen oder externen Pull-up-Widerstand.
Bei Betätigung des Tasters wird der Eingang auf LOW gezogen.
Die integrierte LED wird separat versorgt.
Typische Funktionen

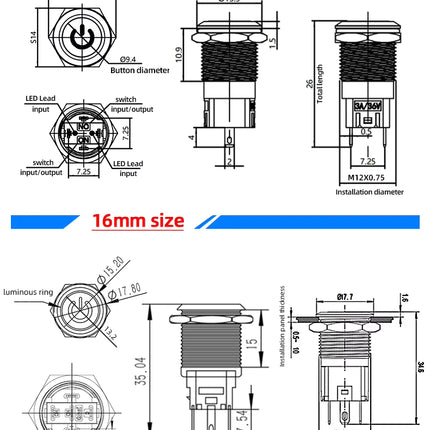

Montage
Der Taster wird in eine passende 16mm-Montageöffnung eingesetzt.
Montageschritte
-
Eine 16mm-Bohrung im Bedienpanel herstellen.
-
Den Drucktaster von der Vorderseite einsetzen.
-
Mit der Befestigungsmutter sichern.
-
Anschlussleitungen entsprechend der gewünschten Funktion verbinden.
-
LED-Spannung und Schaltfunktion prüfen.
Die genaue Einbautiefe und die Abmessungen des Anschlusssteckers sind abhängig von der konkreten Ausführung.
Typische Anwendungen
-
Maschinenbedienpanels
-
Netzteile und Stromversorgungen
-
Arduino- und ESP32-Projekte
-
CNC-Steuerungen
-
3D-Drucker
-
DIY-Elektronik
-
Smart-Home-Steuerungen
-
Fahrzeug- und 12V-Elektronik
-
Industrielle Bediengeräte
-
Prüfstände
-
Simulator- und Gaming-Panels
-
Individuelle Steuergehäuse
Wichtige Hinweise
-
Die LED-Betriebsspannung und die zulässige Kontaktbelastbarkeit sind unterschiedliche technische Eigenschaften.
-
Die LED muss mit der passenden Spannungsvariante betrieben werden.
-
Die maximal zulässige Schaltleistung der Kontakte ist in den vorliegenden Produktdaten nicht angegeben.
-
Der Taster sollte ohne entsprechende Kontaktfreigabe nicht zum direkten Schalten von 230V-Netzspannung oder hohen Lastströmen verwendet werden.
-
Die genaue Zuordnung der Kabelfarben muss anhand der Anschlusskennzeichnung geprüft werden.
-
Die LED ist unabhängig vom mechanischen Schaltkontakt anschließbar.
-
Die Schutzart ist nicht konkret angegeben. Eine wasserdichte Ausführung allein bestätigt keine bestimmte IP-Schutzklasse.
-
Der Taster ist kein zertifizierter Not-Aus-Schalter.
Lieferumfang
1 × LED-Metall-Drucktaster 16mm mit Anschlusskabel
LED-Farbe, Spannungsbereich und Schaltfunktion entsprechend der ausgewählten Variante.
