Description

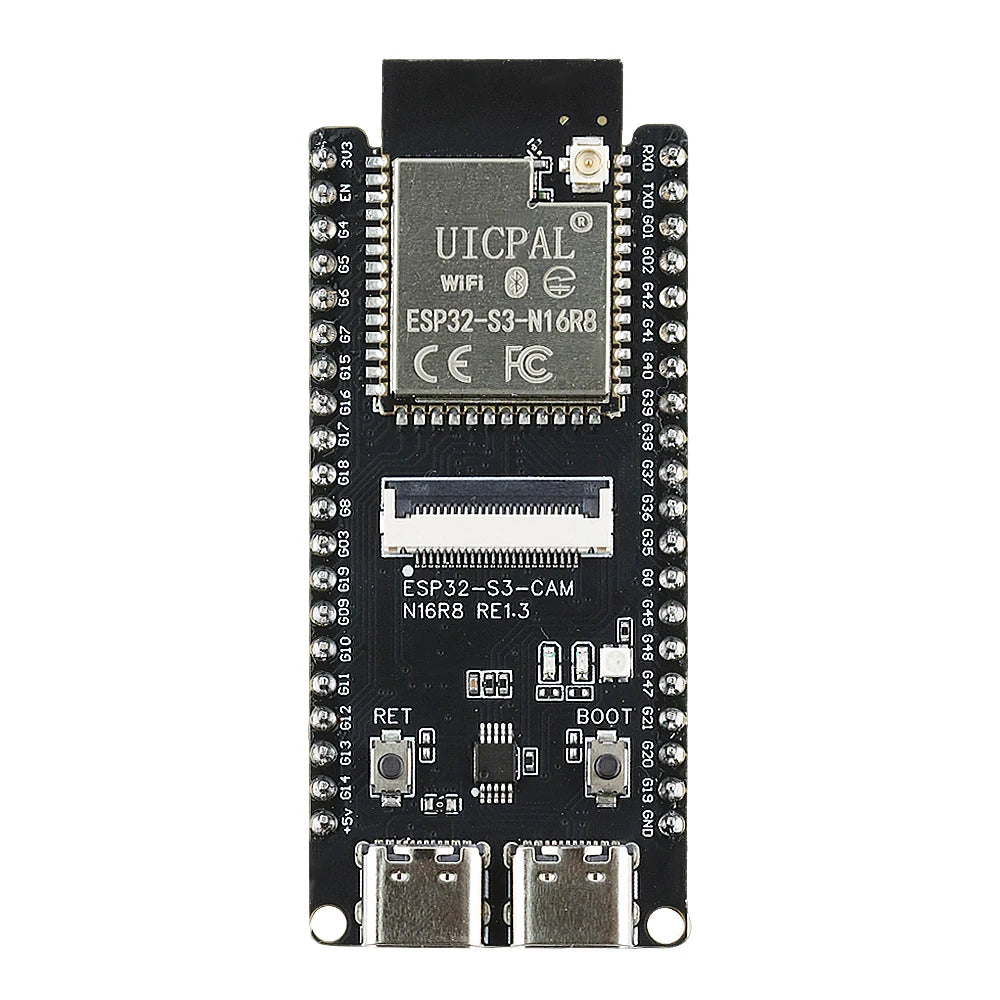

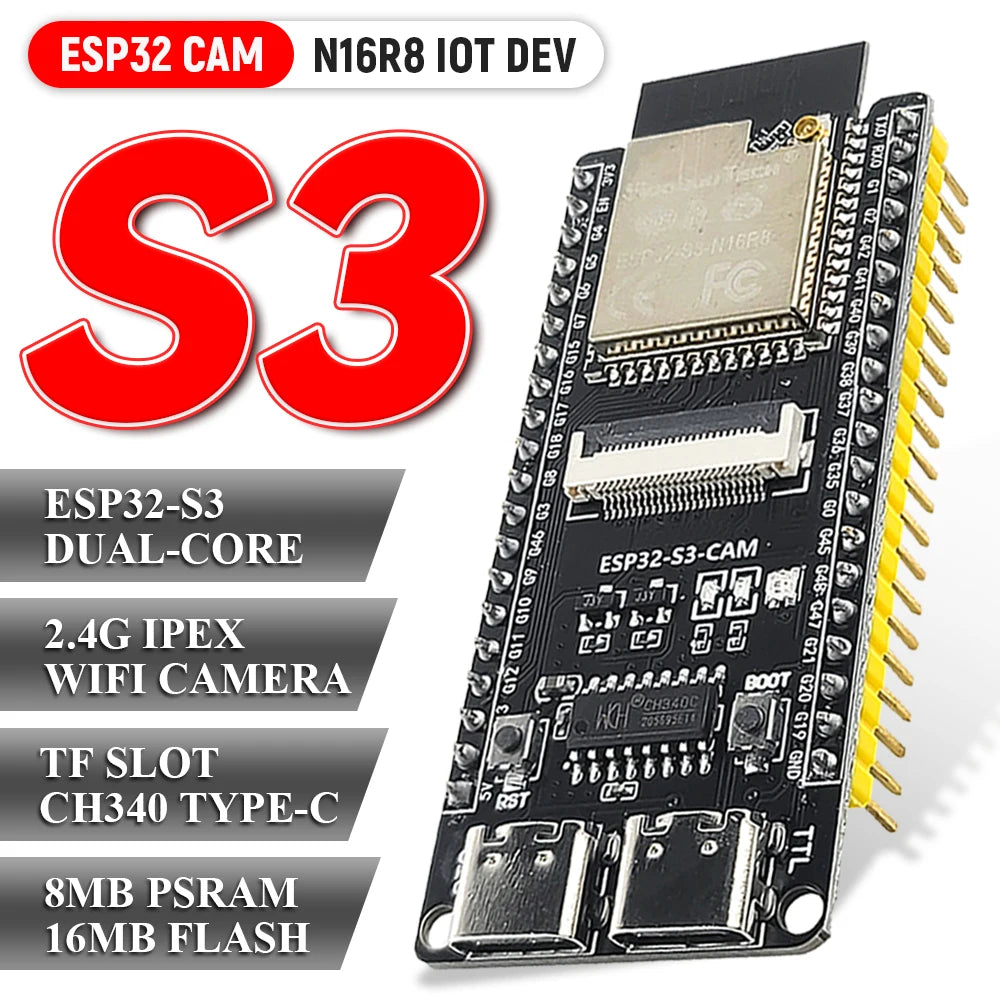

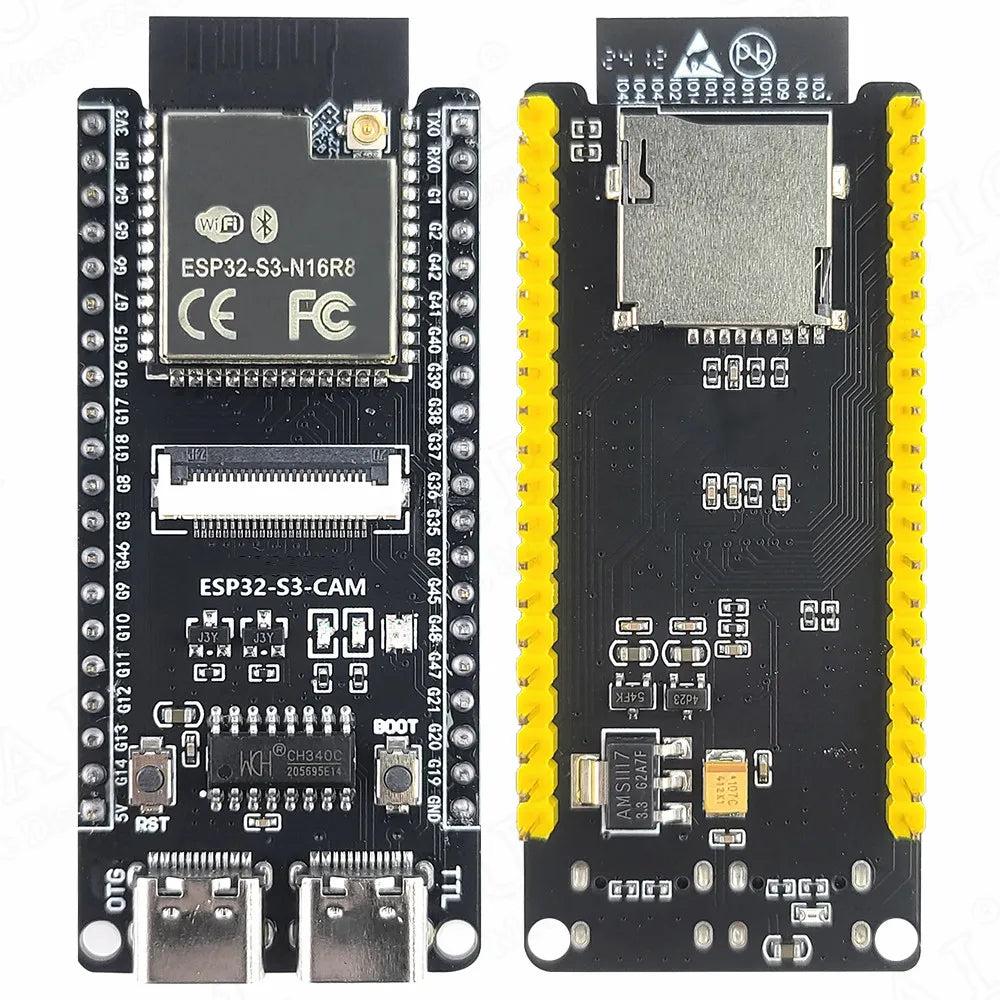

Das ESP32-S3 N16R8 CAM Development Board ist ein leistungsfähiges Entwicklungsboard für Kamera-, IoT-, Bildverarbeitungs- und Wireless-Projekte.

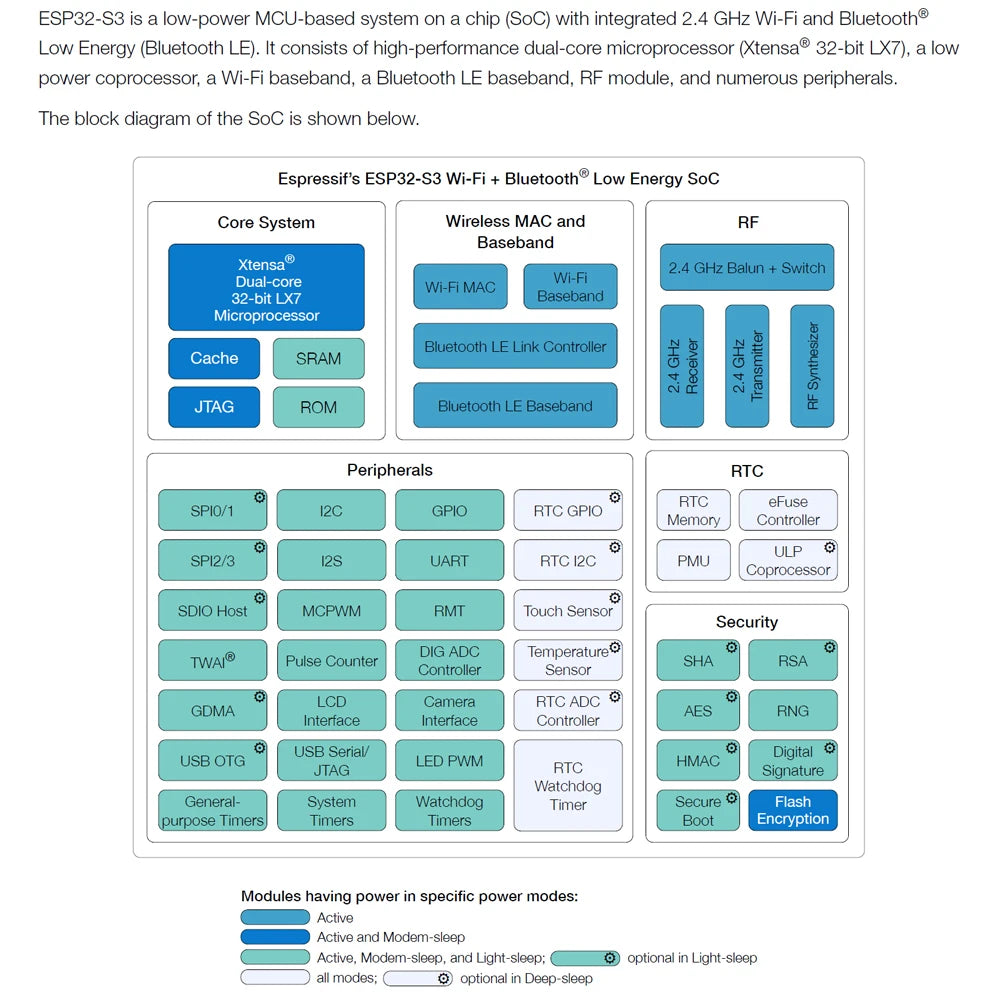

Das Board basiert auf dem ESP32-S3 und verfügt über 16 MB Flash sowie 8 MB PSRAM. Der zusätzliche PSRAM-Speicher ist insbesondere bei Kameraanwendungen von Vorteil, da größere Bildpuffer und höhere Auflösungen verarbeitet werden können.
Über den integrierten FPC-Kameraanschluss können kompatible Kameramodule wie OV2640 und OV5640 angeschlossen werden.
Zwei USB-C-Schnittstellen ermöglichen sowohl die klassische Programmierung über USB-to-Serial (TTL) als auch die Nutzung der nativen USB-/OTG-Funktionen des ESP32-S3.
Wichtig: Dieses Angebot umfasst ausschließlich das ESP32-S3 Development Board. Eine Kamera ist nicht im Lieferumfang enthalten.
⭐ Highlights
- ESP32-S3 N16R8
- 16 MB Flash
- 8 MB PSRAM
- Für OV2640 / OV5640 Kameramodule
- FPC-Kameraanschluss direkt auf dem Board
- 2,4-GHz WiFi
- Bluetooth Low Energy
- Zwei USB-C-Anschlüsse
- USB-to-Serial / TTL
- Native USB-OTG-Unterstützung
- GPIO-, ADC-, PWM-, Touch-, UART- und weitere Schnittstellen
- BOOT- und RESET-Taster
- Kompakte Entwicklungsplattform für Embedded-Vision-Projekte
📊 Technische Daten
| Eigenschaft |
Spezifikation |
| Produkttyp |
ESP32-S3 CAM Development Board |
| MCU |
ESP32-S3 |
| Speichervariante |
N16R8 |
| Flash |
16 MB |
| PSRAM |
8 MB |
| CPU |
Dual-Core Xtensa LX7 |
| CPU-Takt |
bis 240 MHz |
| WLAN |
2,4 GHz WiFi |
| Bluetooth |
Bluetooth Low Energy |
| Kamera-Unterstützung |
OV2640 / OV5640 |
| Kameraanschluss |
FPC |
| USB-Anschlüsse |
2 × USB Type-C |
| USB-to-Serial |
vorhanden |
| Native USB / OTG |
vorhanden |
| Logikpegel |
3,3 V |
| Versorgung |
5 V über USB / Board-Versorgung |
| GPIO |
herausgeführt |
| ADC |
vorhanden |
| Touch-Eingänge |
vorhanden |
| PWM |
vorhanden |
| UART |
vorhanden |
| SPI |
vorhanden |
| I²C |
software-/GPIO-konfigurierbar |
| BOOT-Taster |
vorhanden |
| RESET-Taster |
vorhanden |
| Betriebstemperatur |
ca. −20 bis +70 °C
|
🧠 N16R8 – 16 MB Flash + 8 MB PSRAM
Die Bezeichnung N16R8 beschreibt die Speicherkonfiguration:
| Bezeichnung |
Speicher |
| N16 |
16 MB Flash |
| R8 |
8 MB PSRAM |
Der große Speicher macht das Board besonders interessant für anspruchsvollere ESP32-S3-Projekte.
Vorteile bei Kameraanwendungen
✔ Größere Framebuffer möglich
✔ Mehr Speicher für Bilddaten
✔ Geeignet für höhere Kameraauflösungen
✔ Mehr Reserven für Webserver und Netzwerkfunktionen
✔ Bildaufnahme und Datenübertragung kombinierbar
✔ Umfangreichere Firmware möglich
📷 Unterstützung für OV2640 & OV5640
Das Board wurde speziell für die Verwendung mit kompatiblen Kameramodulen entwickelt.
OV2640
Der bekannte 2-Megapixel-CMOS-Sensor eignet sich hervorragend für:
- ESP32 Kamera-Streaming
- Überwachung
- Robotik
- IoT-Kameras
- Bilderfassung
- einfache Machine-Vision-Anwendungen
OV5640
Der 5-Megapixel-CMOS-Sensor bietet eine höhere native Auflösung und eignet sich für Anwendungen, bei denen mehr Bilddetails benötigt werden.
Typische Anwendungen:
- hochauflösendere Einzelbilder
- optische Überwachung
- Objekterfassung
- Embedded Vision
- Robotik
- experimentelle Bildverarbeitung
Die tatsächlich nutzbaren Auflösungen, Bildraten und Funktionen hängen von Kamera, Firmware, Bildformat und Konfiguration ab.

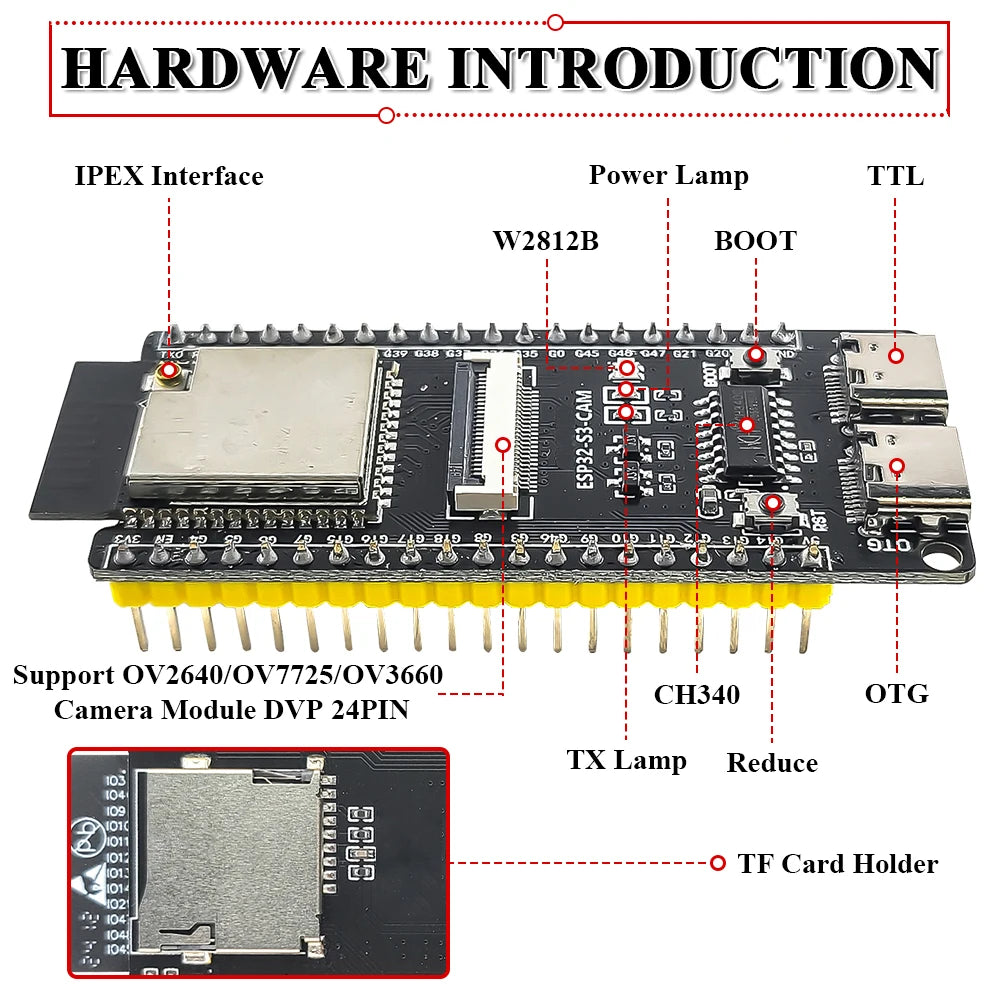

📌 Kamera-Schnittstelle
Das Board besitzt einen integrierten FPC-Kameraanschluss, wodurch ein kompatibles Kameramodul direkt mit dem ESP32-S3 verbunden werden kann.
Die Kameraanbindung verwendet unter anderem Signale für:
- CAM_SIOD
- CAM_SIOC
- CAM_VSYNC
- CAM_HREF
- CAM_XCLK
- CAM_PCLK
- CAM_Y2 – Y9
Damit ist das Board für parallele DVP-Kameramodule ausgelegt.

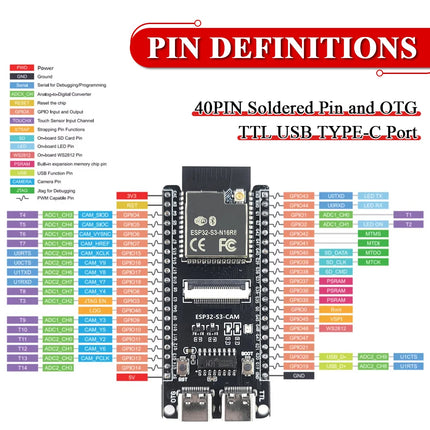

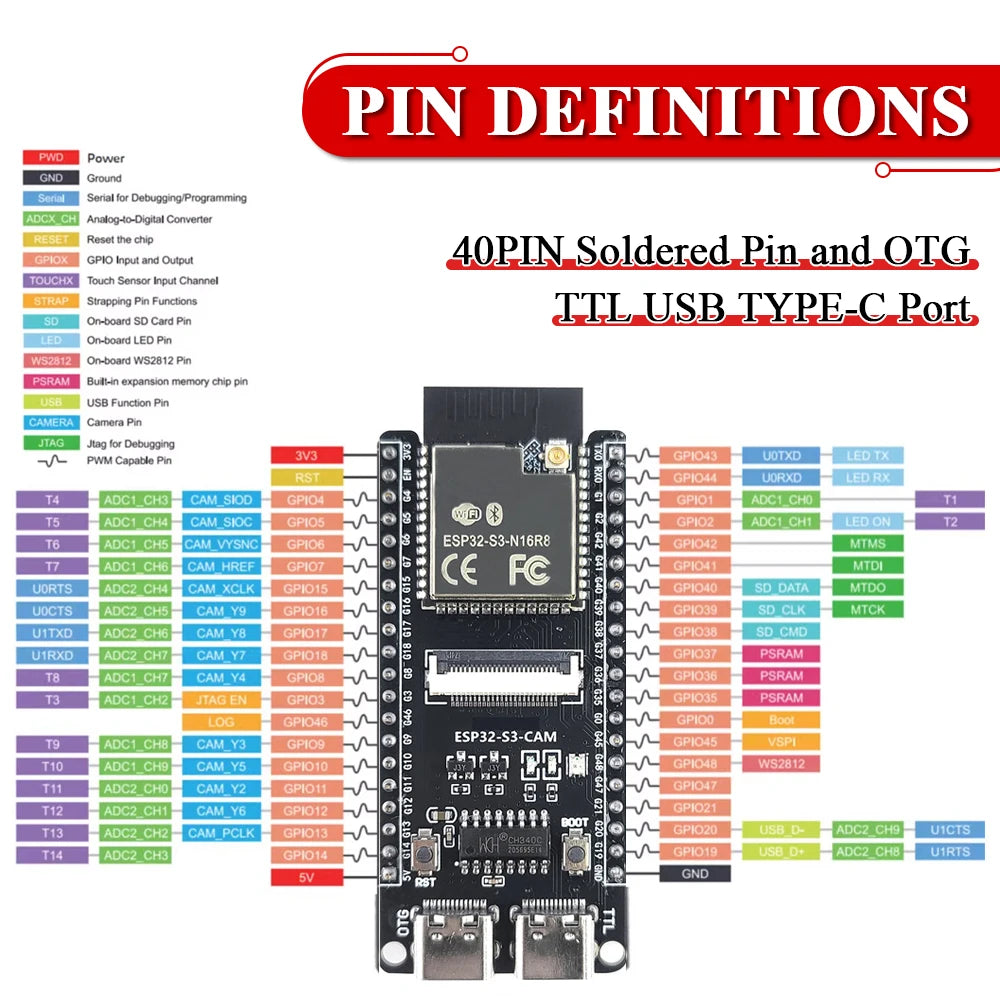

🔌 Pin- und Schnittstellenübersicht
Neben den Kamerasignalen stehen zahlreiche ESP32-S3-Funktionen zur Verfügung.
| Schnittstelle |
Anwendung |
| GPIO |
Digitale Ein-/Ausgänge |
| ADC |
Analoge Messsignale |
| PWM |
LED-, Motor- und Servosteuerung |
| UART |
Serielle Kommunikation |
| SPI |
Displays, Sensoren, Speicher |
| Touch |
Kapazitive Touch-Eingänge |
| USB |
Native USB-Funktionen |
| JTAG |
Debugging |
| Kamera |
OV2640 / OV5640 |
| PSRAM |
Erweiterter Arbeitsspeicher |
Hinweis: Einige Pins werden bei angeschlossener Kamera oder durch Boardfunktionen bereits verwendet und stehen dann nicht gleichzeitig frei für andere Anwendungen zur Verfügung.
🔌 Zwei USB-C-Anschlüsse
Das Board verfügt über zwei USB Type-C Ports.
TTL / USB-to-Serial
Dieser Anschluss dient insbesondere zum:
- Programmieren
- Flashen
- seriellen Debugging
- Anzeigen des Serial Monitors
USB / OTG
Der zweite Anschluss nutzt die nativen USB-Funktionen des ESP32-S3.
Je nach Firmware sind beispielsweise Anwendungen als:
- USB Device
- HID
- CDC
- USB-Kommunikationsgerät
- Embedded USB Device
möglich.
📡 WiFi & Bluetooth
Der ESP32-S3 integriert drahtlose Kommunikation für moderne IoT-Anwendungen.
2,4-GHz WiFi
Geeignet für:
- Webserver
- Kamera-Streaming
- MQTT
- REST API
- Smart Home
- Fernüberwachung
- Datenübertragung
- OTA Updates
Bluetooth Low Energy
BLE kann beispielsweise zur Konfiguration, Sensoranbindung oder Kommunikation mit mobilen Geräten verwendet werden.
🎥 Typische Kamera-Projekte
Das Board eignet sich besonders für:
- WiFi-Kameras
- IP-Kamera-Projekte
- MJPEG Streaming
- Snapshot-Kameras
- Robotik-Kameras
- RC-Kamerasysteme
- Maschinenüberwachung
- IoT-Kameras
- Zeitraffer-Systeme
- Bild-Datenlogger
- QR-/Barcode-Projekte
- Embedded Vision
- Smart-Home-Kameras
- optische Sensorik
💻 Programmierung
Das ESP32-S3 Board kann unter anderem mit folgenden Entwicklungsumgebungen verwendet werden:
- Arduino IDE
- ESP-IDF
- PlatformIO
Damit eignet sich das Board sowohl für schnelle Prototypen als auch für umfangreichere Embedded-Projekte.
⚠️ Wichtige Hinweise
- Kamera nicht im Lieferumfang enthalten.
- Das Angebot umfasst ausschließlich das abgebildete ESP32-S3 CAM Development Board.
- Für Kameraanwendungen muss ein elektrisch und mechanisch kompatibles OV2640- bzw. OV5640-Modul verwendet werden.
- GPIO-Signalpegel des ESP32-S3: 3,3 V.
- 5 V Versorgung bedeutet nicht, dass die GPIOs 5-V-tolerant sind.
- Pinbelegung und Kamerakonfiguration müssen in der verwendeten Firmware korrekt eingestellt werden.
- Bei Verwendung der Kamera sind verschiedene GPIOs bereits durch das Kamera-Interface belegt.
📦 Lieferumfang
1 × ESP32-S3 N16R8 CAM Development Board
Nicht enthalten:
Kameramodul, FPC-Kabel, Antenne und weiteres Zubehör, sofern nicht ausdrücklich abgebildet bzw. separat angegeben.
