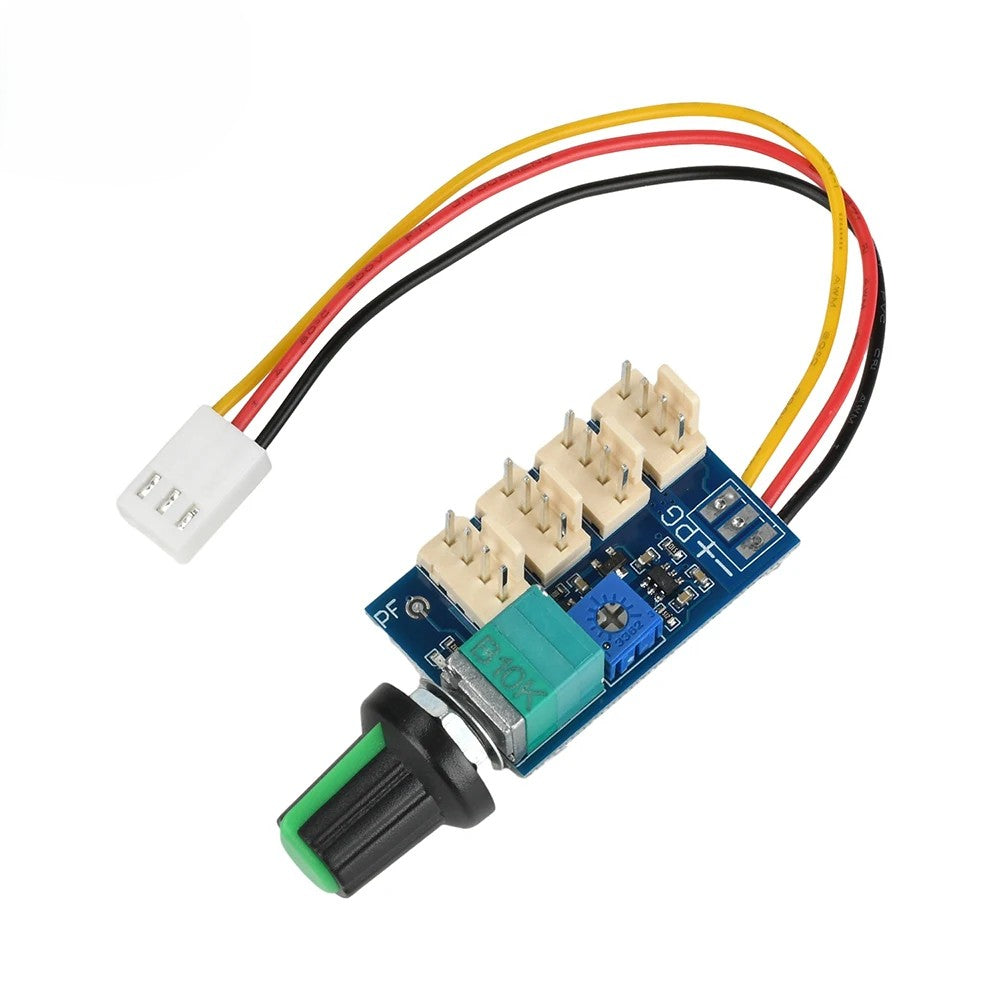

Description
Der 4-Kanal PWM-Lüftergeschwindigkeitsregler ermöglicht die gleichzeitige Drehzahlsteuerung von bis zu vier 12V 4-Pin PWM-Lüftern.
Die Lüftergeschwindigkeit wird komfortabel über einen manuellen Drehregler eingestellt. Das Modul erzeugt ein standardnahes 5V / 25kHz PWM-Steuersignal und eignet sich damit für viele 4-Draht-PC-, CPU-, Gehäuse- und Serverlüfter mit PWM-Eingang.
Alle vier Lüfterkanäle werden gemeinsam geregelt. Der maximale Gesamtstrom der angeschlossenen Lüfter beträgt 3 A.
Besonders praktisch ist die einstellbare Startgeschwindigkeit. Über einen kleinen Trimmer auf der Platine lässt sich der minimale PWM-Wert anpassen, sodass auch Lüfter zuverlässig anlaufen können, die bei sehr niedriger PWM-Ansteuerung nicht selbstständig starten.
⭐ Highlights
- Steuerung von bis zu 4 PWM-Lüftern
- Für 12V 4-Draht-Lüfter
- 4 Lüfteranschlüsse
- Maximaler Gesamtstrom: 3 A
- PWM-Signal: 5 V / 25 kHz
- Regelbereich: 0–100 % PWM
- Manuelle Einstellung über Drehknopf
- Einstellbare Startgeschwindigkeit
- Integrierte Ein-/Aus-Funktion
- PF-Lötbrücke für invertiertes PWM-Verhalten
- Standard 4-Pin-Lüfteranschlüsse
- Ideal für PC, Server, Elektronik und Kühlprojekte
📊 Technische Daten
| Eigenschaft |
Spezifikation |
| Produkttyp |
4-Kanal PWM-Lüftergeschwindigkeitsregler |
| Anzahl Lüfter |
bis zu 4 |
| Betriebsspannung |
DC 12 V |
| Zulässiger Spannungsbereich |
ca. DC 8–15 V
|
| Lüftertyp |
12V 4-Draht PWM-Lüfter |
| Max. Gesamtstrom |
3 A |
| Eigenverbrauch |
< 20 mA ohne angeschlossene Lüfter |
| PWM-Signalspannung |
5 V |
| PWM-Frequenz |
25 kHz |
| PWM-Ausgangsbereich |
0–100 % |
| Einstellbereich Start-PWM |
ca. 0–60 %
|
| Geschwindigkeitseinstellung |
Manueller Drehregler / Potentiometer |
| Startgeschwindigkeit |
Über Platinen-Trimmer einstellbar |
| Lüfteranschluss |
2510-4P, 2,54-mm-Raster |
| Steuerungsart |
PWM |
| Schalterfunktion |
Integriert |
🔌 4 Lüfter gleichzeitig steuern
Das Modul verfügt über vier Lüfterausgänge und ermöglicht damit die gemeinsame Steuerung mehrerer Lüfter über einen einzigen Drehregler.
Geeignet beispielsweise für:
- Servergehäuse
- PC-Gehäuse
- Elektronikgehäuse
- Netzwerkschränke
- Kühlkörper
- DIY-Kühlsysteme
Wichtig
Der Gesamtstrom aller vier Lüfter zusammen darf 3 A nicht überschreiten.
Für einen zuverlässigen Dauerbetrieb empfiehlt es sich, nicht dauerhaft an der maximalen Stromgrenze zu arbeiten.
🎛️ Manuelle PWM-Drehzahlregelung
Die Drehzahl wird über den integrierten Drehregler eingestellt.
Gegen den Uhrzeigersinn:
PWM bzw. Lüftergeschwindigkeit reduzieren.
Im Uhrzeigersinn:
PWM bzw. Lüftergeschwindigkeit erhöhen.
Der PWM-Ausgang kann im Bereich von 0 bis 100 % geregelt werden.
Die tatsächliche minimale und maximale Lüfterdrehzahl hängt vom angeschlossenen Lüfter ab.
⚡ 5V / 25kHz PWM-Signal
Die Lüftersteuerung arbeitet mit einem:
5V PWM-Signal bei 25 kHz
Dabei wird die Versorgungsspannung des Lüfters nicht einfach über einen Serienwiderstand reduziert. Stattdessen erhält ein kompatibler 4-Pin-PWM-Lüfter ein separates PWM-Steuersignal zur Vorgabe seiner Drehzahl.
Dies ermöglicht bei kompatiblen Lüftern eine effiziente und stabile Drehzahlsteuerung.

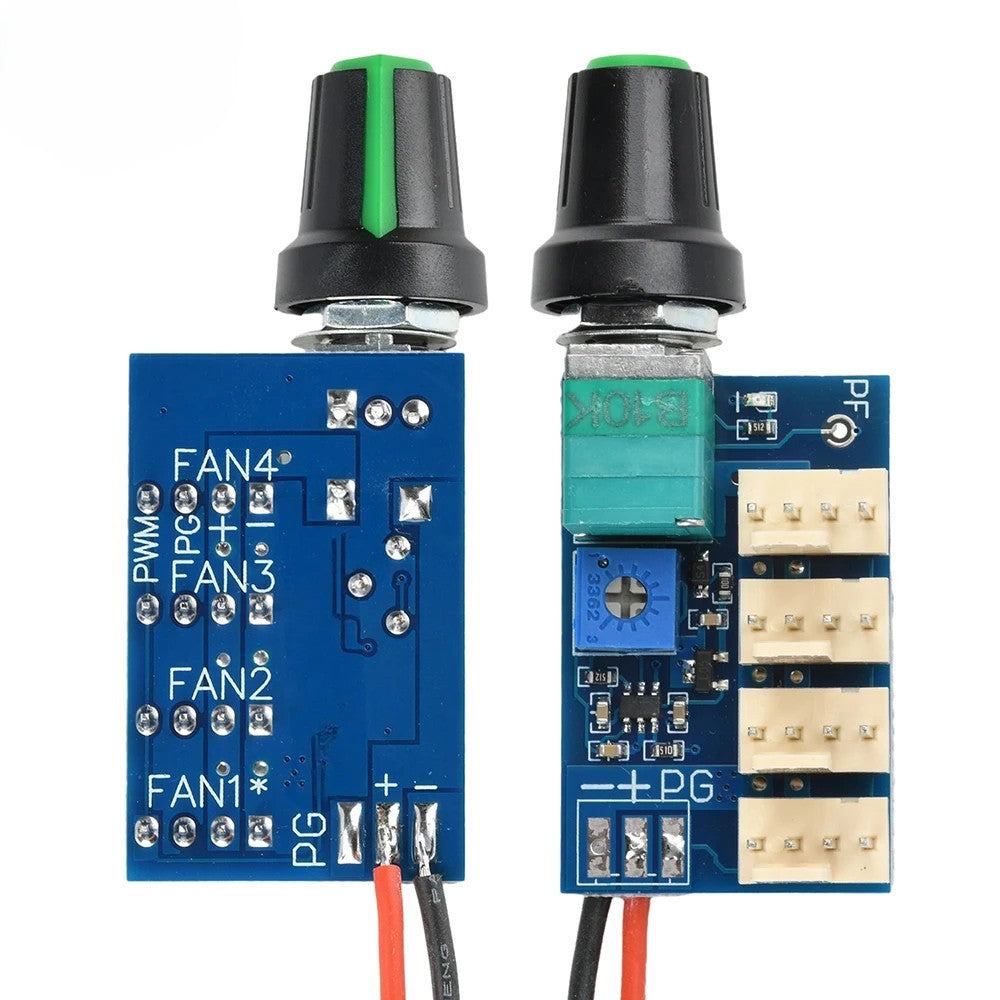

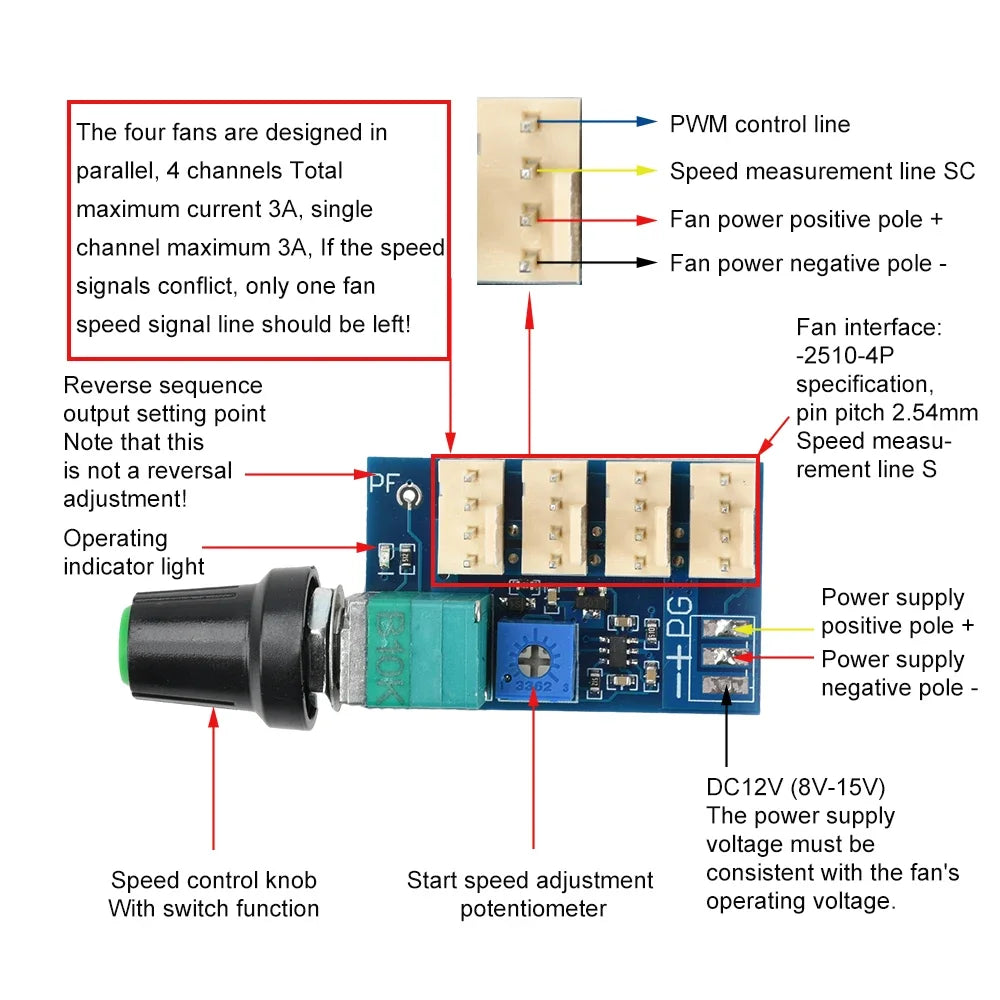

🔧 Einstellbare Startgeschwindigkeit
Auf der Platine befindet sich zusätzlich ein kleiner einstellbarer Widerstand bzw. Trimmer.
Dieser dient zur Einstellung der PWM-Startposition von ca. 0–60 %.
Das ist besonders hilfreich, wenn ein Lüfter bei sehr niedriger PWM-Vorgabe nicht zuverlässig anläuft.
So kann eine geeignete Mindestgeschwindigkeit für die verwendeten Lüfter eingestellt werden.

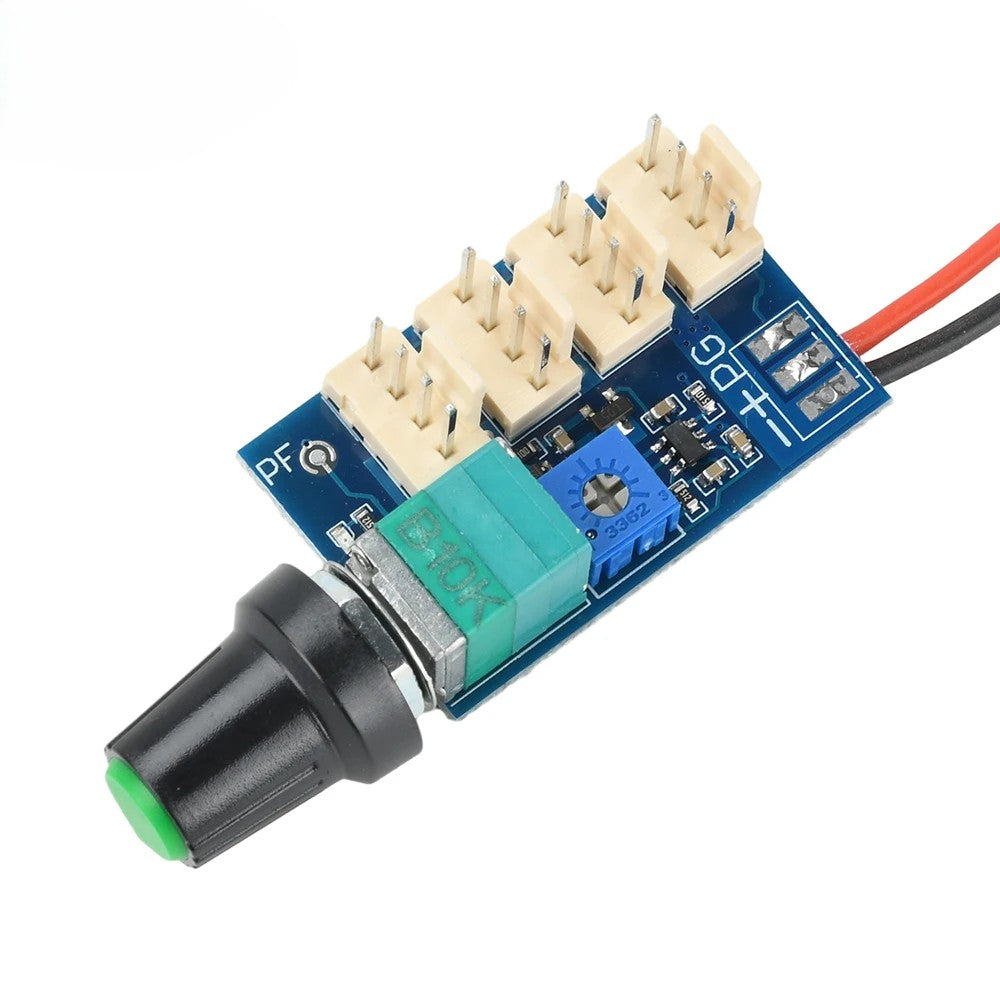

🔄 PF-Funktion für invertierte PWM-Lüfter
Falls sich die Lüftergeschwindigkeit entgegengesetzt zur Einstellung des Drehreglers verhält, kann die PF-Lötbrücke verwendet werden.
Durch Kurzschließen des entsprechenden PF-Pads wird die PWM-Regelrichtung invertiert.
⚠️ Wichtig
Die Stromversorgung muss vor Lötarbeiten vollständig getrennt werden.
Diese Funktion sollte nur verwendet werden, wenn der angeschlossene Lüfter tatsächlich ein umgekehrtes PWM-Regelverhalten zeigt.
🚨 Nur für 4-Draht PWM-Lüfter
Dieses Modul ist speziell für 4-Pin / 4-Draht PWM-Lüfter ausgelegt.
Geeignet:
✔ 12V 4-Pin PWM CPU-Lüfter
✔ 12V 4-Pin PWM Gehäuselüfter
✔ 12V 4-Pin PWM Serverlüfter
✔ Andere kompatible 4-Draht PWM-Lüfter
Nicht geeignet:
❌ 2-Draht-Lüfter
❌ 3-Draht-Lüfter ohne PWM-Eingang
Ein 2- oder 3-Draht-Lüfter lässt sich mit diesem Modul nicht wie vorgesehen über das PWM-Steuersignal regeln.

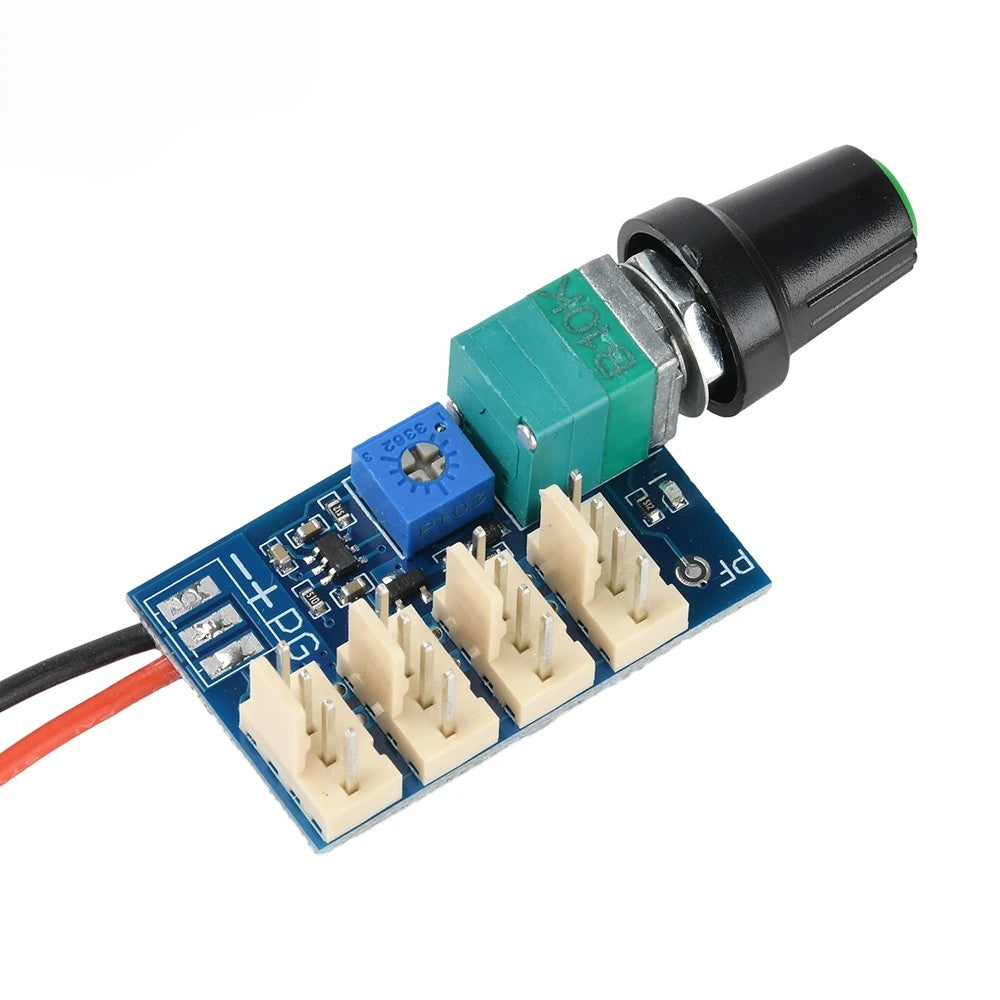

⚙️ Eigenschaften
- Bis zu vier Lüfter gleichzeitig
- Gemeinsame Drehzahlregelung
- Manuelle Bedienung
- 25-kHz-PWM-Signal
- Einstellbare Startgeschwindigkeit
- Invertierbares PWM-Signal
- Kompakte Platinenbauform
- Keine Programmierung erforderlich
- Kein Mikrocontroller notwendig
- Für PC- und Industriekühlung geeignet
🎯 Einsatzbereiche
Ideal für:
- Servergehäuse
- PC-Gehäuse
- CPU-Kühlung
- Elektronikgehäuse
- Netzwerkschränke
- Mini-Server
- NAS-Systeme
- Netzteile
- 3D-Drucker
- CNC-Elektronik
- LED-Kühlung
- Leistungselektronik
- DIY-Kühlsysteme
- Testaufbauten
- Laboranwendungen
⚠️ Wichtige Hinweise
- Nur für PWM-fähige 4-Draht-Lüfter verwenden.
- Die Lüfter sollten für 12 V DC ausgelegt sein.
- Der maximale Gesamtstrom aller angeschlossenen Lüfter beträgt 3 A.
- Auf korrekte Polarität der Stromversorgung achten.
- Die Betriebsspannung der Lüfter muss zur verwendeten Versorgung passen.
- Änderungen an der PF-Lötbrücke nur bei abgeschalteter Stromversorgung durchführen.
- Vor dem Anschluss leistungsstarker Serverlüfter deren Nenn- und Anlaufstrom prüfen.
📦 Lieferumfang
1 × 4-Kanal PWM-Lüftergeschwindigkeitsregler
Lüfter und Netzteil sind nicht im Lieferumfang enthalten.
